Name: Poziome centrum obróbkowe HDH-100S
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

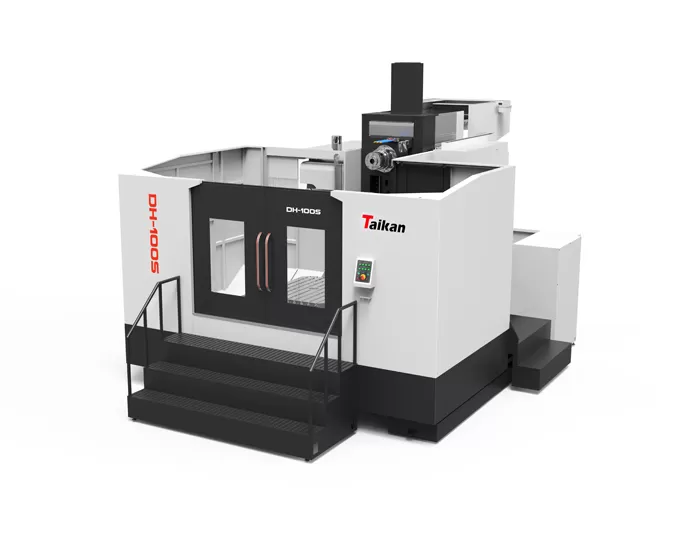

Charakterystyka DH-100S poziomego centrum obróbkowego

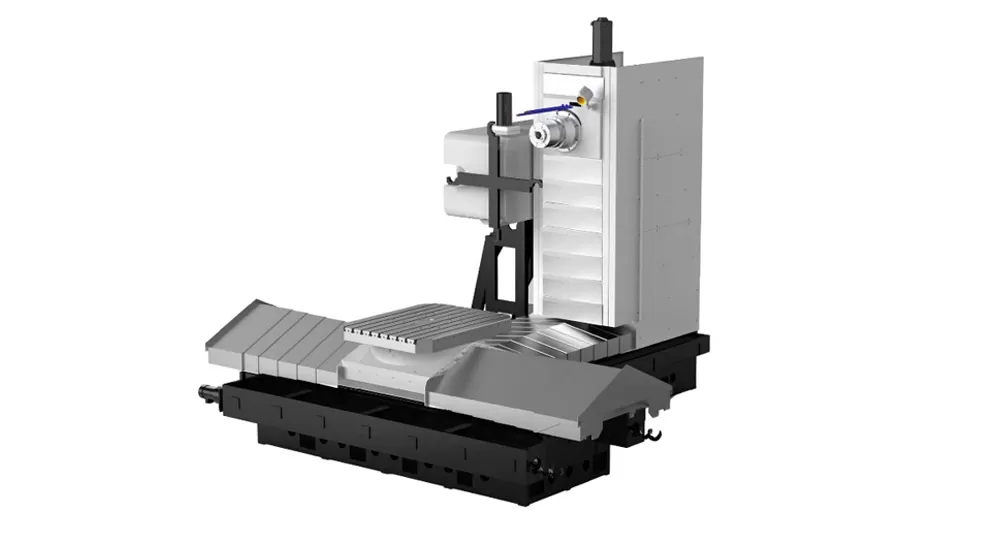

Projekt struktury dla dużych elementów typu pudełkowego

Konstrukcja w kształcie litery T z ruchem kolumny w osi Z zapewnia obrotownemu stole wyjątkowo dużą przestrzeń obrotową. Przy maksymalnej średnicy obrotu φ2000mm z łatwością radzi sobie z obróbką większości elementów typu pudełkowego.

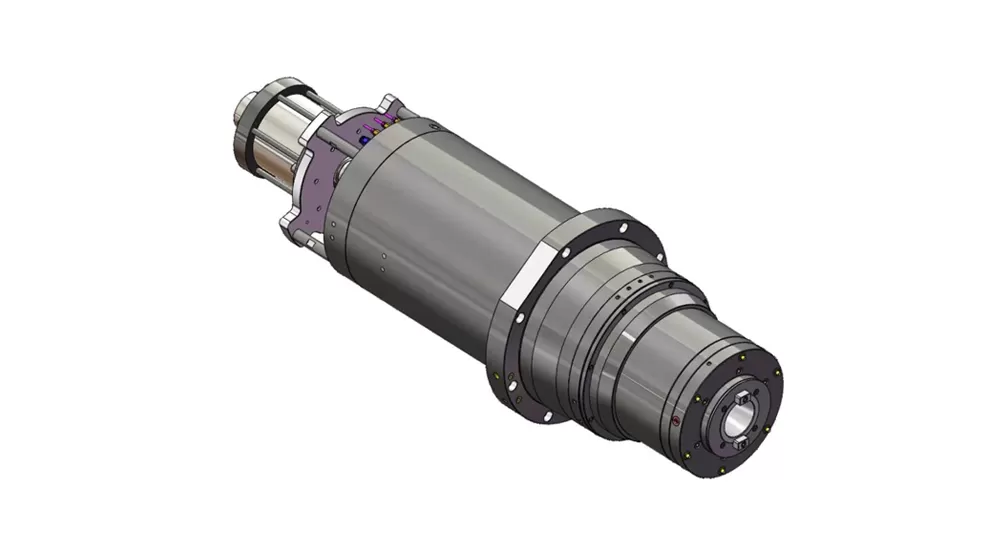

Elektryczny system wrzeciona o wysokim czasie obrotowego

Wyposażony w elektryczne wrzeciono BT50 o dużej mocy, z automatycznym przełączaniem podwójnego uzwojenia, zdolne do spełnienia różnych wymagań dotyczących dużej prędkości i wysokiego momentu obrotowego. Wrzeciono oferuje wysoką prędkość, wysoką precyzję i niski poziom hałasu.
Standardowy system chłodzenia z kontrolowaną temperaturą skutecznie obniża temperaturę wrzeciona, zapobiegając odkształceniom termicznym i utrzymując stabilną dokładność obróbki podczas dłuższych operacji.
Ponadto dostępne są różne opcje wrzecion do obsługi różnych warunków pracy, zapewniając wydajną i stabilną wydajność w różnych środowiskach produkcyjnych.

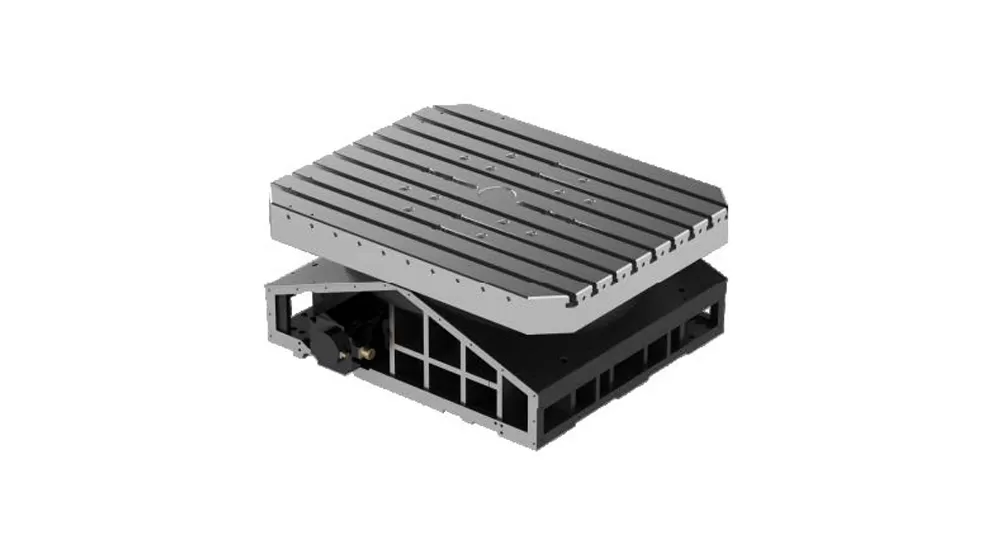

Stół obrotowy o wysokiej precyzji

System wykorzystuje precyzyjne kołki do pozycjonowania stożków w połączeniu z hydraulicznym mechanizmem blokującym doładowanie, aby zapewnić mocne zaciśnięcie stołu roboczego, zachowując stabilność i wydajność bez wibracji podczas obróbki.
Stół obrotowy CNC typu cam ma powierzchnię napędu o stałej prędkości zakrzywionej krzywki i wstępnie załadowaną przekładnię styku tocznego z łożyskami igiełkowymi na wieży, oferując wysoką precyzję, dużą prędkość i zerowy luz, i zdolność do obsługi ciężkich ładunków.
Dodatkowo, bardzo precyzyjny stół obrotowy z napędem bezpośrednim jest dostępny jako opcja, wyposażony w bezramkowy silnik z napędem bezpośrednim o wysokim momencie obrotowym, dedykowane łożyska stołu obrotowego o dużej średnicy, oraz okrągła krata Renishaw dla zwiększenia dokładności i stabilności.

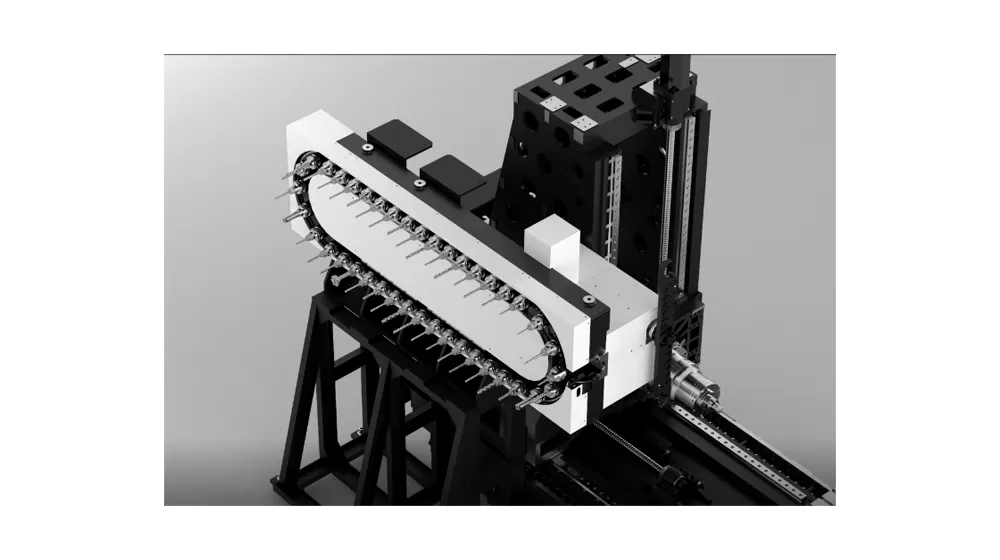

Magazyn narzędziowy 40t typu łańcuchowego montowany na podłodze

Projekt struktury dla dużych elementów typu pudełkowego

Elektryczny system wrzeciona o wysokim czasie obrotowego

Magazyn narzędziowy 40t typu łańcuchowego montowany na podłodze

Zastosowanie DH-100S poziomego centrum obróbkowego

Stosowany jest głównie do przetwarzania części w branżach takich jak maszyny budowlane, motoryzacja, energia, informacja i formy. Nadaje się do obróbki dużych elementów typu skrzynkowego i skorupy, szczególnie idealnych do przetwarzania złożonych i nieregularnych części.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Badanie przedmiotu obrabianego

Specyfikacja poziomego centrum obróbczego HDH-100S

Name			Unit	HDH-100S	Uwaga
Przesuwy	X/Y/Z		mm	2000/1300/1200
	Odległość od czoła wrzeciona do środka stołu		mm	350-1550
	Odległość od wrzeciona do powierzchni stołu		mm	150-1450
	Maks. wymiary przedmiotu obrabianego		mm	φ2000×1300
Stół	Size		mm	1000*1250
	Maks. obciążenie		kg	5000
	Rowki teowe (liczba rowków × szerokość rowka × rozstaw)		mm	9×22×100
	Min. jednostka nastawcza		°	0.001
Wrzeciono	Moc (S1/S6 15%)		kW	28/42
	Moment obrotowy (S1/S6 15%)		Nm	334/630
	Prędkość obrotowa		obr/min	10000
	Stożek		-	BT50
Prędkość	Moc silnika osi posuwu		kW	6.4/5.4/6.4/5.4
Prędkość	Szybki przesuw osi X, Y, Z		m/min	24/24/24
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	X/Y/Z: 0.012 (bez liniału), 0.01 (z liniałem) B: 10”, 8” (z liniałem)	VDI3441
Dokładność	Powtarzalność pozycjonowania (X/Y/Z)		mm	X/Y/Z: 0.008 (bez liniału), 0.006 (z liniałem) B: 8”, 6” (z liniałem)	VDI3441
Magazyn narzędzi	Pojemność		T	40
	Długość narzędzia		mm	500
	Średnica narzędzia		mm	125/250
	Masa narzędzia		kg	18
Inne	System		-	Siemens 828D
	Zasilanie pneumatyczne	flow	L/min	500 (ANR)
	Zasilanie pneumatyczne	Ciśnienie	MPa	0.6~0.8
	Całkowita moc elektryczna		KVA	65
	Wymiary (dł. × szer. × wys.)		mm	7130×4812×4125
	Masa całkowita		kg	19000

Informacje na tej stronie mają charakter wyłącznie poglądowy. Specyfikacje i dane techniczne mogą ulec zmianie w wyniku aktualizacji lub ulepszeń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
