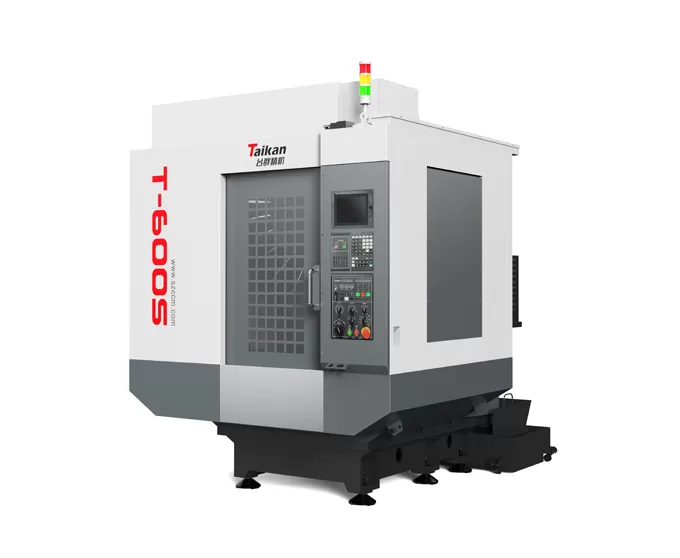

HT-600S Szybkoobrotowe i wysoko wydajne centrum obróbcze do piast kół

Zakresy ruchu

Zakres ruchu stołu (oś X)

mm

600

Zakres ruchu sani (oś Y)

mm

400

Zakres ruchu wrzeciennika (oś Z)

mm

320

Odległość od czoła wrzeciona do powierzchni stołu

mm

140-460

Odległość od osi wrzeciona do prowadnicy kolumny

mm

445

Stół

Wymiary stołu

mm

700*400

Maks. obciążenie

kg

250

Rowki teowe (liczba rowków - szerokość rowka * rozstaw)

mm

3-18*125

Wrzeciono

Moc silnika (znamionowa/chwilowa)

kW

3.7/5.5

Moment obrotowy silnika (znamionowy/chwilowy)

N.m

14.1/21

Prędkość obrotowa silnika wrzeciona

rpm

20-24000

Stożek wrzeciona

/

BT30

Prędkość obrotowa

Zakres prędkości posuwu roboczego

mm/min

1-15000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

48/48/48

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.006

GB/T 18400.4 (pełny zakres)

Powtarzalność (X/Y/Z)

mm

0.004

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

21

Maks. ciężar narzędzia

kg

3

Maks. długość narzędzia

mm

300

Maks. średnica narzędzia (magazyn pełny / sąsiednie gniazdo puste)

mm

Ф60/Ф80

Inne

System CNC

Mitsubishi M80VA

Źródło sprężonego powietrza

Flow

L/min

≥200 (ANR)

Ciśnienie powietrza

MPa

0.6-0.8

Moc urządzenia

kVA

15

Maks. pojemność zbiornika chłodziwa

L

145

Wymiary maszyny

mm

1800*2480*2330

Odpowiadające osiom X*Y*Z

Masa (ok.)

kg

2830
