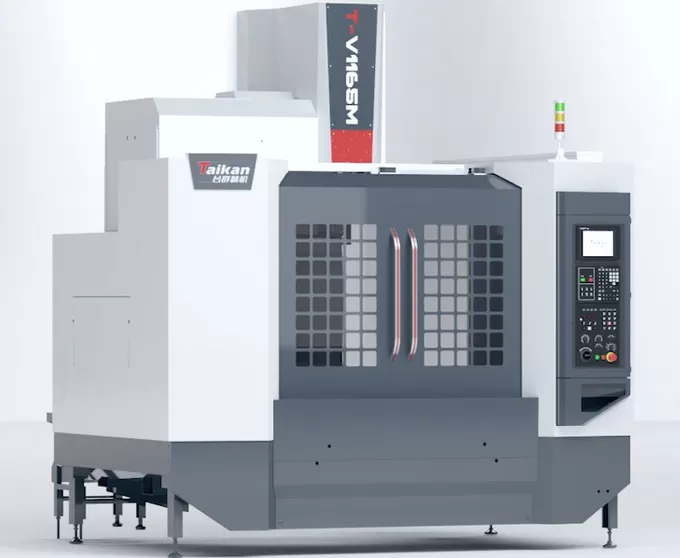

HT-V1165M Szybkie i wysokiej sztywności pionowe centrum obróbkowe

Przemieszczenia

Przesuw stołu (oś X)

mm

1100

Przesuw suportu (oś Y)

mm

650

Przesuw wrzeciennika (oś Z)

mm

600

Odległość od czoła wrzeciona do powierzchni stołu

mm

150～750

Odległość od środka wrzeciona do prowadnicy kolumny

mm

718

Stół roboczy

Wymiary stołu

mm

1200*650

Maks. obciążenie (równomierne)

kg

1000

Rowki teowe (liczba rowków - szerokość rowka × rozstaw)

mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

11/15

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

52.5/118

Zakres prędkości

r/min

50~8000 (pasek)

Średnica wrzeciona

mm

φ150

Stożek wrzeciona

/

BT40

Specyfikacja nitu

/

P40T-I (MAS403)

Prędkości

Zakres prędkości posuwu skrawającego

mm/min

1-10000

Szybki przesuw osi X/Y/Z

m/min

36/36/30

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.01

GB/T18400.4 (pełny przesuw)

Powtarzalność (X/Y/Z)

mm

0.007/0.007/0.008

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

24

Maks. masa narzędzia

kg

7

Maks. długość narzędzia

mm

250

Maks. średnica narzędzia (pełny magazyn / sąsiednie gniazdo puste)

mm

Φ75/Φ150

Inne

Wyważenie osi Z

/

Równoważenie azotowe

Układ CNC

/

Mitsubishi M80VB

Zasilanie sprężonym powietrzem

Flow

L/min

≥280 (ANR)

Ciśnienie powietrza

MPa

0.6~0.8

Moc przyłączeniowa

KVA

25

Pojemność zbiornika chłodziwa

L

300

Wymiary maszyny

mm

2700*3480*2970

Odpowiada osiom X*Y*Z

Masa (ok.)

Kg

7200
