Name: HG-BU2030 5-osiowe centrum obróbcze bramowe
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

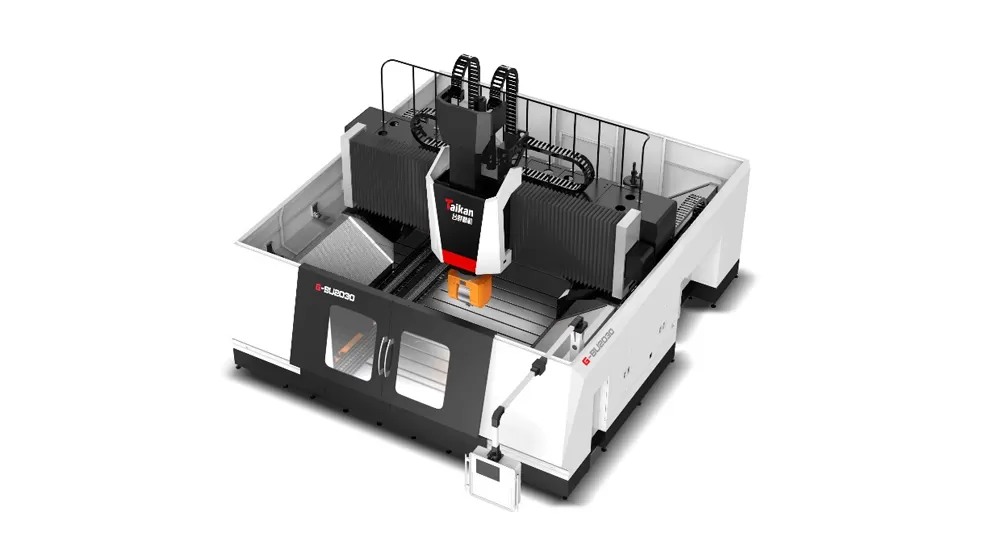

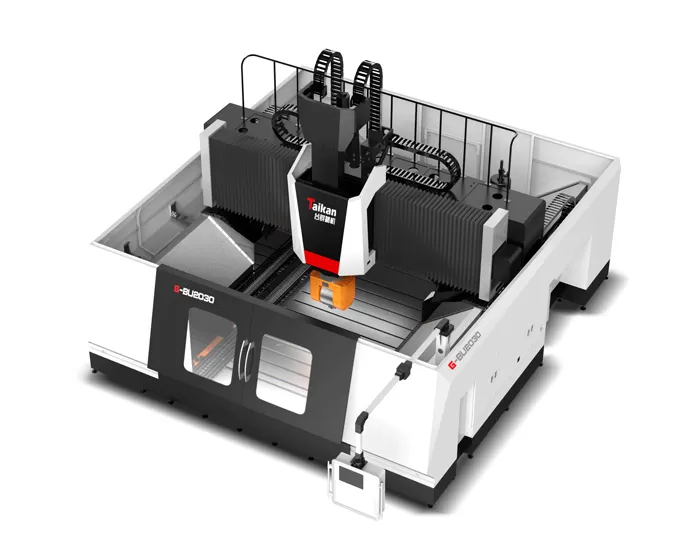

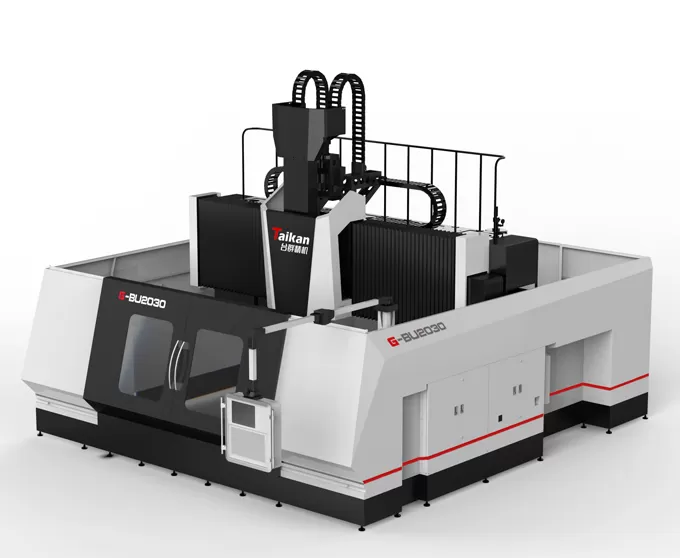

Charakterystyka G-BU2030 5-osiowego Gantry Machining Center

Struktura maszyny

Maszyna posiada górną konstrukcję ramy suwnicy ze stałym stołem roboczym.
Główne elementy wykonane są z żeliwa o wysokiej wytrzymałości.

Przewodnik

Wszystkie osie XYZ są wyposażone w prowadnice liniowe o dużej wytrzymałości,
Prowadnica belki poprzecznej o osi Y wykorzystuje układ schodkowy z szeroką rozpiętością prowadnicy, aby zwiększyć nośność.
Prowadnica siodłowa w osi Z ma 4 prowadnice zainstalowane pod kątem 90 ° z 12 blokami liniowymi, które wspierają prowadnice osi Z, zapewniając dużą sztywność wrzeciona i dobre osiągi przy dużych prędkościach.

Śruby kulowe

Osie XY wykorzystują dużą strukturę napędową z ołowiową śrubą kulową.

Oś Z wykorzystuje bezpośredni napęd śrubowo-kulkowy.

Jednostka wrzeciona

Jednostka wrzeciona wykorzystuje 5-osiową podwójną obrotową głowicę frezującą Zhongke Ibeg T70,5, która może osiągnąć 5-osiową obróbkę złożonych powierzchni.
Dzięki precyzyjnym enkoderom i hydraulicznemu systemowi mocowania osie A i C można zacisnąć pod dowolnym kątem w zakresie działania (oś C ± 360 °, oś A ± 110 °).
Standardowe wrzeciono zmotoryzowane 18000 obr./min, zdolne do precyzyjnego, szybkiego i ciągłego cięcia.
Niezależna hydrauliczna stacja pomp zapewnia bezpieczne i niezawodne mocowanie narzędzia.
Napędy zmotoryzowane i osi A/C są wyposażone w system chłodzenia z kontrolą temperatury.

Zastosowanie G-BU2030 5-osiowego Gantry Machining Center

Stosowany głównie do obróbki złożonych części, aluminium i jego stopów, a także materiałów trudnych do obróbki. Jest zdolny do precyzyjnej i wysokowydajnej obróbki złożonych powierzchni przestrzennych.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Specyfikacja centrum obróbczego bramowego 5-osiowego HG-BU2030

Item				Unit	HG-BU2030
Posuwy	Posuw stołu (oś X)			mm	3200
	Posuw siodełka (oś Y)			mm	2200
	Posuw suwaka (oś Z)			mm	1000
	Odległość od czoła wrzeciona do stołu			mm	100～1100
	Użyteczna szerokość bramy			mm	3200
Stół	Wymiary stołu			mm	2000*3000
	Maks. obciążenie			kg/m²	5000
	Rowki teowe			mm	28
Wrzeciono	Moc wrzeciona			KW	30
	Maks. prędkość obrotowa			obr./min	18000
	Moment obrotowy			Nm	72/85
	Przekrój suwaka			mm	420×420
	Stożek wrzeciona				HSK-A63
Prędkość	Zakres posuwów (obróbka)			mm/min	20/20/20
	Prędkość przesuwu szybkiego (osie X/Y/Z)			mm/min	24000/24000/24000
Dokładność	Dokładność pozycjonowania	Z liniałem		mm	0.020/0.015/0.01
		Bez liniału		mm	0.03/0.025/0.02
	Powtarzalność	Z liniałem		mm	0.013/0.011/0.009
		Bez liniału		mm	0.018/0. 015/0.012
Inne	Przeciwwaga osi Z				Wyważenie hydrauliczne + azotowe
	Układ CNC				SIEMENS ONE
	Zasilanie sprężonym powietrzem		Flow	L/min	500
			Ciśnienie	MPa	0.45~0.8
	Pojemność zbiornika chłodziwa			L	140
	Wymiary maszyny (dł. × szer. × wys.)			mm	8500×6600×5200
	Masa maszyny (ok.)			kg	35000

Informacje na tej stronie służą wyłącznie celom informacyjnym. Specyfikacje i szczegóły mogą ulec zmianie z powodu modernizacji lub ulepszeń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
