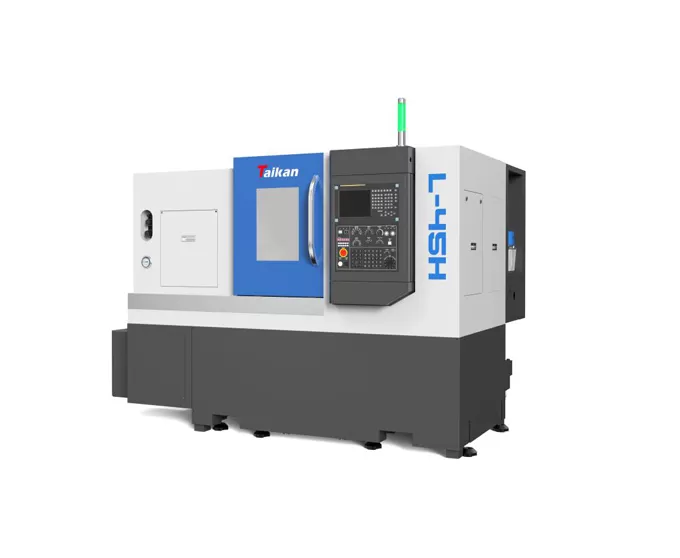

Name: HL-45H Wysokiej precyzji CNC tokarka pozioma
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka wysokoprecyzyjnej poziomej tokarki CNC HL-45H

Ogólnie

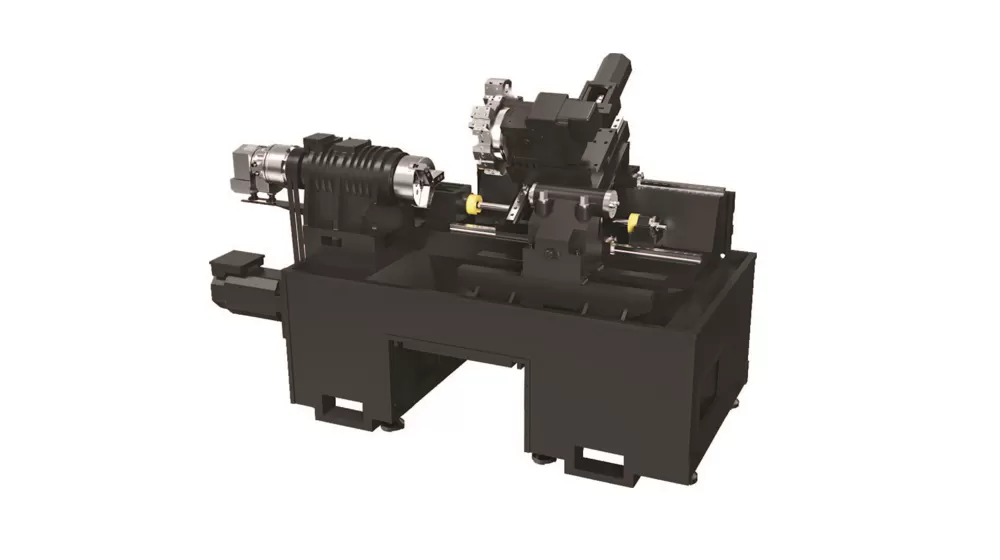

Ogólne pochyłe łóżko 30 ° ma zalety zwartej struktury, wysokiej sztywności, gładkiego usuwania wiórów i wygodnej obsługi;
Maszyna jest w pełni zamknięta w celu ochrony, automatycznego usuwania wiórów, automatycznego smarowania i automatycznego chłodzenia.

Wrzeciono

Zakres prędkości wrzeciona wynosi 0-2800r/min.
Przednie podparcie wrzeciona przyjmuje dwurzędowe cylindryczne łożyska wałeczkowe i dwurzędowe, precyzyjne łożyska kulkowe skośne, a tylna podpora przyjmuje dwurzędowe cylindryczne łożyska wałeczkowe, aby spełnić wymagania dotyczące osiowej i promieniowej siły skrawania.

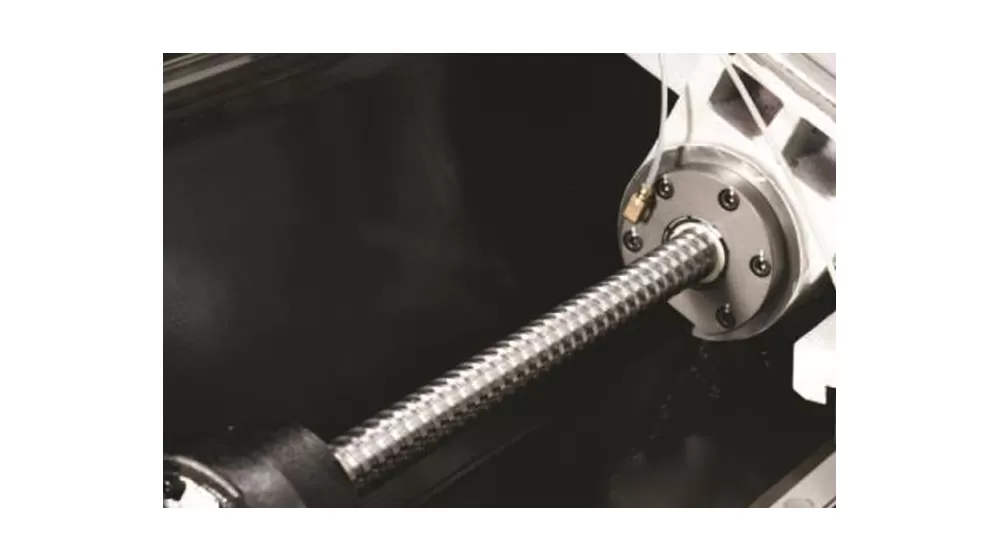

Szyna prowadząca

Przyjęcie konstrukcji prowadnicy toczenia i szybkiej cichej śruby kulowej, która ma zalety wysokiej prędkości, niskiego wytwarzania ciepła i wysokiej dokładności pozycjonowania;

Narzędzie

Ta obrabiarka przyjmuje wieżyczkę serwo, która ma szybką prędkość zmiany narzędzia i wysoką niezawodność.

Zastosowanie wysokoprecyzyjnej tokarki poziomej CNC HL-45H

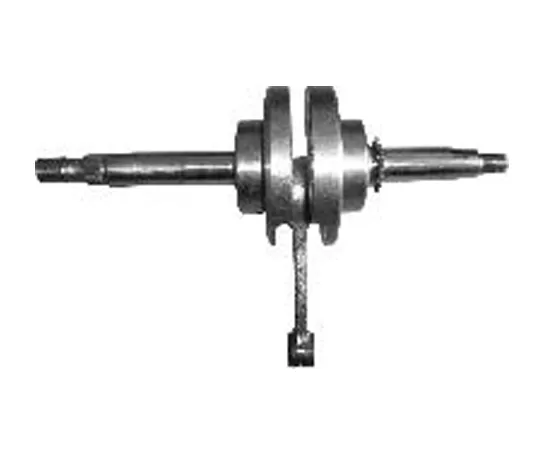

Przykład przedmiotu obrabianego 1

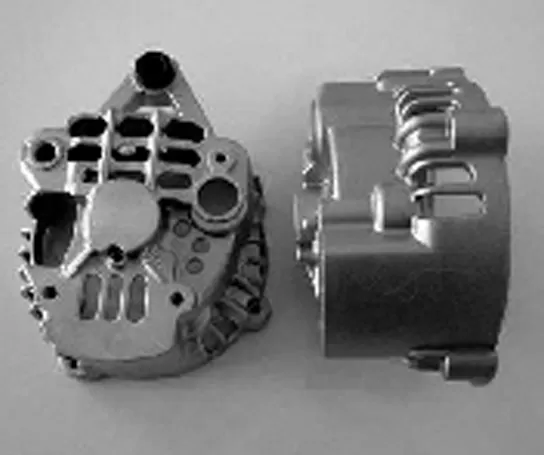

Przykład obrabianego przedmiotu 2

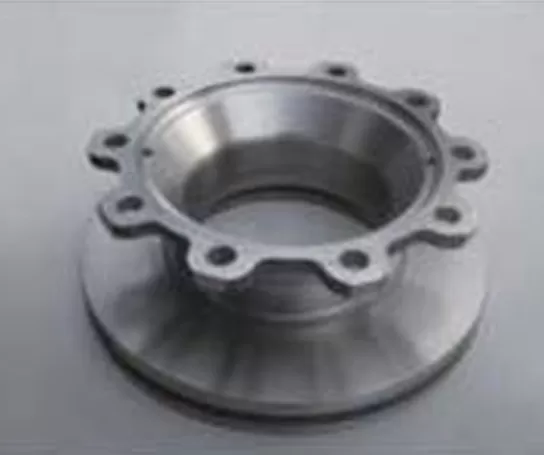

Przykład obrabianego przedmiotu 3

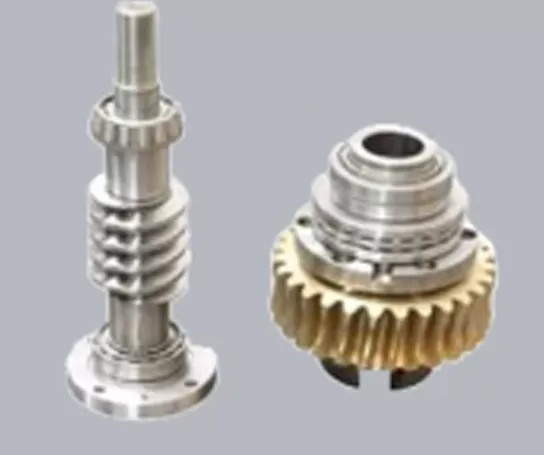

Przykład przedmiotu obrabianego 4

Specyfikacja tokarki poziomej CNC HL-45H o wysokiej precyzji

Name		Unit	HL-45H	Uwagi
Zakres obróbki	Maks. średnica toczenia nad łożem	mm	φ600
	Maks. średnica obróbki (wałek/tarcza)	mm	φ380/φ450
	Maks. długość obróbki	mm	450
	Maks. średnica pręta	mm	φ75
Przesuw	Przesuw osi X	mm	240
	Moc silnika/moment zatrzymania osi X	kW/Nm	1.8/11
	Przesuw osi Z	mm	500
	Moc silnika/moment zatrzymania osi Z	kW/Nm	1.8/11
Wrzeciono	Moc wyjściowa (S1/S6)	kw	15/18.5
	Forma końcówki wrzeciona		A2-8
	Prędkość obrotowa wrzeciona	obr./min	0-2800
	Średnica otworu przelotowego wrzeciona	mm	φ87
Uchwyt	Hydrauliczny uchwyt trójszczękowy	inch	10	Wydrążony
Konik	Średnica/skok tulei konika	mm	φ70/100	Opcja
Konik	Stożek tulei konika	Morse	Morse 4#	Kieł obrotowy
Prędkość	Szybki przesuw (oś X)	m/min	30
	Szybki przesuw (oś Z)	m/min	30
	Prędkość posuwu roboczego	mm/min	1~8000
Imak narzędziowy	Liczba narzędzi	T	12
	Czas indeksowania narzędzi	s/bit	0.5
	Wymiar korpusu narzędzia	mm	25×25
	Maks. średnica narzędzia do wytaczania	mm	40
Dokładność	Dokładność pozycjonowania (oś X)	mm	0.008
	Dokładność pozycjonowania (oś Z)	mm	0.01
	Powtarzalność (oś X)	mm	0.004
	Powtarzalność (oś Z)	mm	0.004
Inne	Moc maszyny	kVA	16
	Pojemność zbiornika chłodziwa	L	150
	Wymiary maszyny	mm	260017901750	Zbiornik chłodziwa z ręcznym usuwaniem wiórów
	Masa (około)	kg	3600

Informacje na tej stronie służą wyłącznie do celów referencyjnych. Specyfikacje i szczegóły mogą ulec zmianie w wyniku aktualizacji lub ulepszeń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
