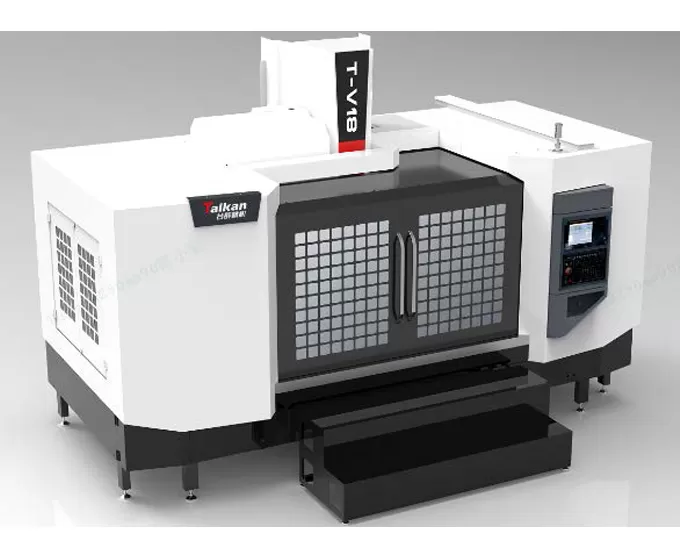

Pionowe centrum obróbcze HT-V18 do lekkiego cięcia

Przesuw

Przesuw stołu (oś X)

mm

1800

Przesuw sań (oś Y)

mm

650

Przesuw wrzecionnika (oś Z)

mm

590

Odległość od czoła wrzeciona do powierzchni stołu

mm

100-690

Odległość od osi wrzeciona do powierzchni prowadnicy kolumny

mm

707

Stół roboczy

Wymiary stołu

mm

1900*650

Maks. obciążenie (równomierne)

kg

800

Rowek teowy (liczba rowków – szerokość × rozstaw)

mm

5-18*125

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

7.5/11

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

35.8/95.5

Zakres prędkości

obr/min

20-12000

Średnica wrzeciona

mm

Ф150

Stożek wrzeciona

/

BT40

Specyfikacja nitów

/

1-15000

Prędkość

Zakres prędkości posuwu skrawającego

mm/min

30/36/36

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

0.015

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.008

GB/T18400.4（Pełny skok）

Powtarzalność (X/Y/Z)

mm

0.01

Magazyn narzędzi

Pojemność magazynu

pcs

0.006

Maks. masa narzędzia

kg

24

Maks. długość narzędzia

mm

7

Maks. średnica narzędzia (pełny / sąsiednie puste)

mm

250

Inne

Przeciwwaga osi Z

Ф75/Ф150

System CNC

/

Mitsubishi M80VB

Źródło powietrza

Flow

L/min

≥280（ANR）

Ciśnienie powietrza

MPa

0.6-0.8

Moc urządzenia

KVA

25

Pojemność zbiornika chłodziwa

L

400

Wymiary maszyny

mm

4400×3900 (w tym stopnie) ×2950

Odpowiadające osiom X×Y×Z

Masa (ok.)

Kg

8160
