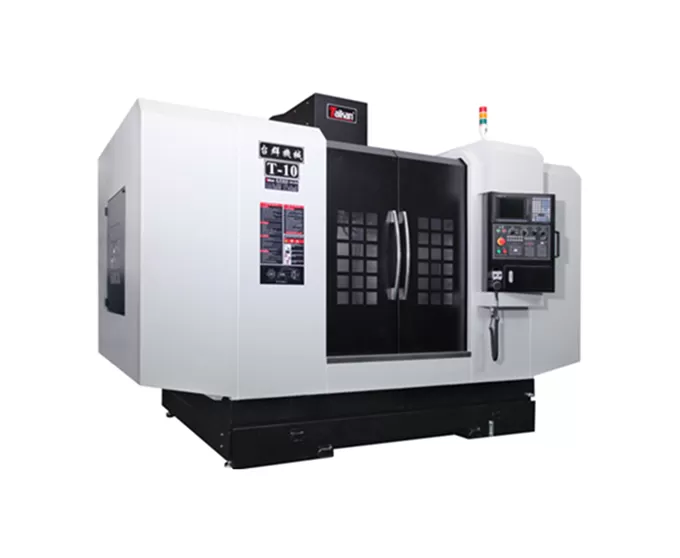

Name: HT-10 Pionowe Centrum Obróbcze z Prowadnicami Skrzynkowymi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka centrum obróbkowego pionowego HT-10 z prowadnicami skrzynkowymi

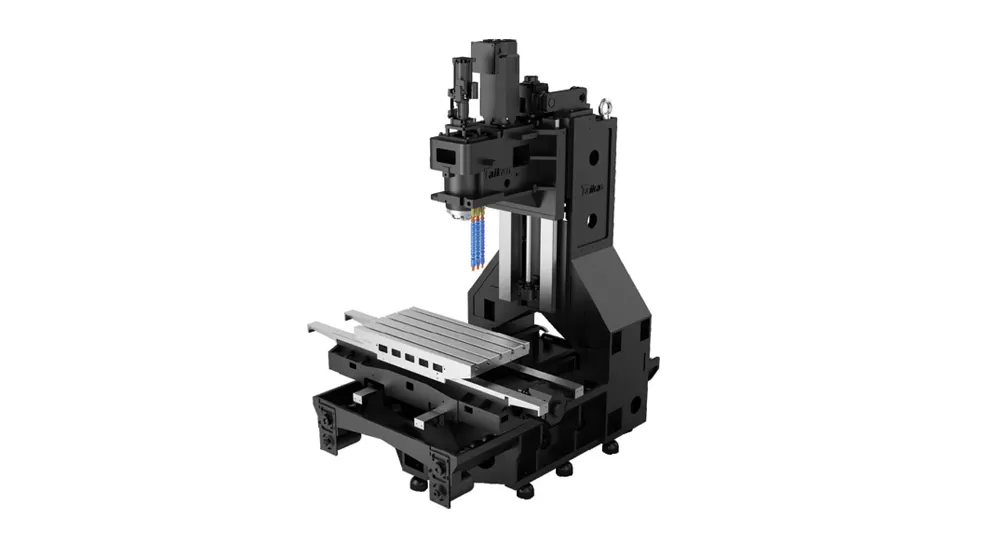

Struktura maszyny

Stała konstrukcja poprzeczna kolumny z ponadwymiarową stabilną podstawą zapewniającą wysoką nośność.

Wykonany z żeliwa o wysokiej wytrzymałości, zapewniający doskonałą sztywność i stabilną precyzję.

Trójosiowy prowadnik skrzynek

Osie X, Y i Z są wyposażone w precyzyjnie hartowane prowadniki z żeliwa szlifowanego, z kompozytem powierzchniowym połączonym powłoką PTFE (politetrafluoroetylenu).

Ta konstrukcja zapewnia wysoką sztywność i doskonałą amortyzację, dzięki czemu idealnie nadaje się do ciężkiego cięcia stali o wysokiej twardości.

Wrzeciono

Jednostka wrzeciona o dużej prędkości (BT40, 8000r/min) z konstrukcją labiryntową i osłoną kurtyny powietrznej, zapobiegająca przedostawaniu się płynu tnącego do łożysk wrzeciona.

Przeciwwaga osi Z

Przeciwwaga z centralną prowadnicą wspomaga ruch główki

Optymalizacja charakterystyki obciążenia osi Z

Zastosowanie pionowego centrum obróbczego HT-10 Boxway

Głównie stosowany w przemyśle produkcji form, znajduje również szerokie zastosowanie w lotnictwie, energetyce, motoryzacji, medycynie oraz innych branżach.

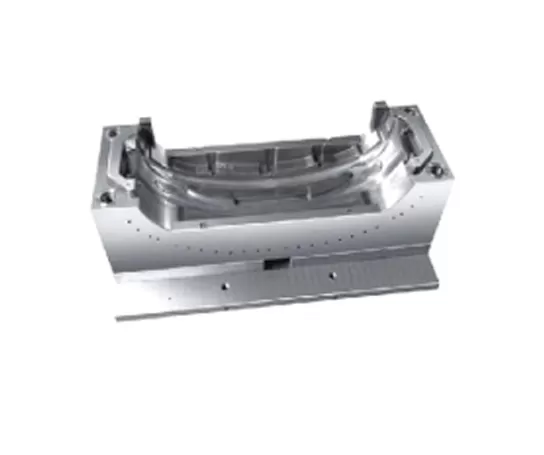

Przykład przedmiotu obrabianego 1

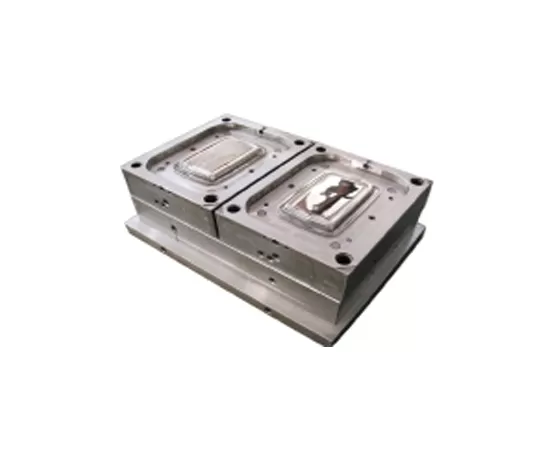

Przykład obrabianego przedmiotu 2

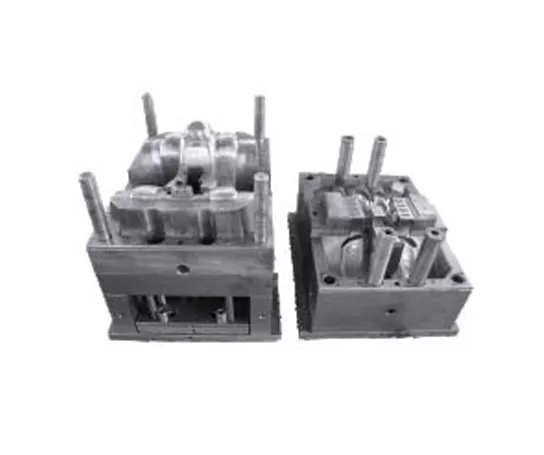

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacje pionowego centrum obróbczego z prowadnicami skrzynkowymi HT-10

Item			Unit	HT-10	Uwagi
Skoki	Skok stołu (oś X)		mm	1000
	Skok suportu (oś Y)		mm	600
	Skok wrzeciennika (oś Z)		mm	600
	Odległość od czoła wrzeciona do stołu		mm	180～780
	Odległość od osi wrzeciona do kolumny		mm	600
Stół	Wymiary stołu		mm	1300×600
	Dopuszczalne obciążenie stołu		kg	800
	Rowki teowe (ilość-szer.×podziałka)		mm	5-18×120
Wrzeciono	Moc silnika (ciągła/30 min)		kW	7.5/11
	Zakres obrotów		rpm	50～8000 (napęd pasowy)
	Średnica wrzeciona		mm	ø150
	Typ uchwytu narzędziowego		–	BT40
	Typ trzpienia pociągowego		–	P40T-I (MAS403)
Prędkości	Zakres prędkości posuwu		mm/min	1-10,000
Prędkości	Prędkość szybkiego przesuwu (X/Y/Z)		m/min	16/16/16
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	0.008	GB/T18400.4 (Pełny skok)
Dokładność	Powtarzalność (X/Y/Z)		mm	0.005
Inne	System CNC		–	Mitsubishi M80VA
	Zasilanie sprężonym powietrzem	Flow	L/min	≥280 (ANR)
	Zasilanie sprężonym powietrzem	Ciśnienie	MPa	0.6-0.8
	Zapotrzebowanie na moc		kVA	25
	Pojemność zbiornika chłodziwa		L	350
	Wymiary maszyny		mm	3380×2610×2850	Kierunki osi X/Y/Z
	Masa maszyny (ok.)		kg	6900

Informacje na tej stronie służą wyłącznie celom poglądowym. Specyfikacje i szczegółowe dane mogą ulec zmianie w wyniku modernizacji lub udoskonaleń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
