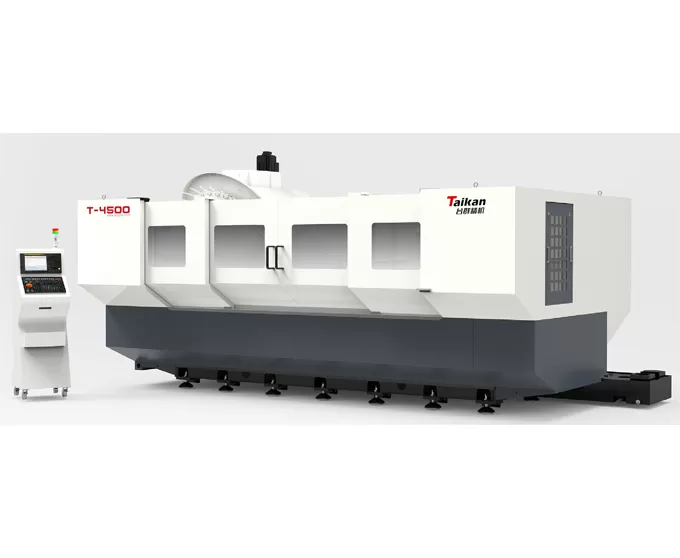

Centrum obróbki profili z kolumną ruchomą HT-4500

Przesuwy

Przesuw stołu (oś X)

mm

4500

Przesuw suportu (oś Y)

mm

400

Przesuw wrzeciennika (oś Z)

mm

350

Odległość od czoła wrzeciona do stołu

mm

200-550

Stół

Wymiary stołu

mm

4500*400

Maks. obciążenie

kg

800

Rowki T (liczba-szerokość*odstęp)

mm

4-14*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

3.7/5.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

23.6/35

Prędkość obrotowa wrzeciona

rpm

20-12000

Średnica wrzeciona

mm

Ф100

Stożek wrzeciona

/

BT30

Prędkość

Zakres prędkości posuwu skrawania

mm/min

1-10000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

50/30/36

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.08/0.01/0.01

GB/T 18400.4

Powtarzalność (X/Y/Z)

mm

0.05/0.006/0.006

(Pełny przesuw)

Magazyn narzędzi

Pojemność magazynu narzędzi

T

21

Maks. masa narzędzia

kg

3

Maks. długość narzędzia

mm

200

Maks. średnica narzędzia (pełny magazyn / obok puste)

mm

Ф60/Ф80

Pozostałe

System CNC

/

Mitsubishi M80VB

Źródło powietrza

Flow

l/min

≥200 (ANR)

Ciśnienie powietrza

MPa

0.6-0.8

Moc zainstalowana

kVA

20

Pojemność zbiornika chłodziwa

l

400

Wymiary maszyny

mm

7500*2500*2400

Odpowiadające osiom X*Y*Z

Masa (około)

Kg

10000
