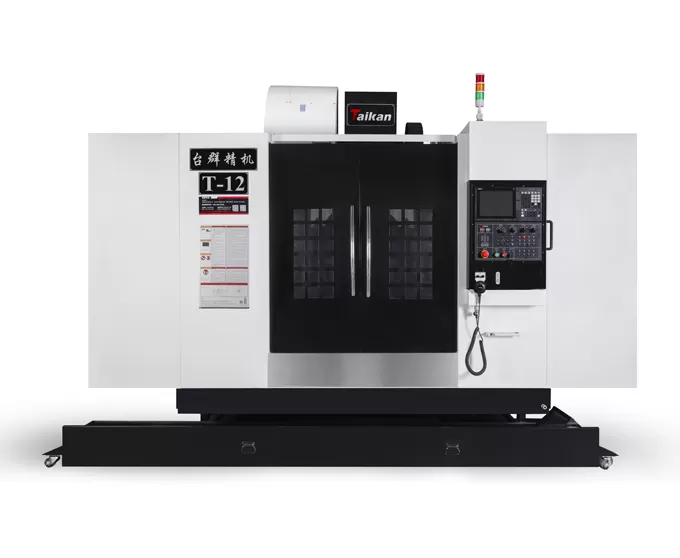

Name: Pionowe centrum obróbcze HT-12 z prowadnicami skrzynkowymi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka pionowego centrum obróbczego HT-12 z prowadnicami skrzynkowymi

Struktura maszyny

Stała konstrukcja poprzeczna kolumny z ponadwymiarową stabilną podstawą zapewniającą wysoką nośność.

Wykonany z żeliwa o wysokiej wytrzymałości, zapewniający doskonałą sztywność i stabilną precyzję.

Trójosiowy prowadnik skrzynek

Osie X, Y i Z są wyposażone w precyzyjnie hartowane prowadniki z żeliwa szlifowanego, z kompozytem powierzchniowym połączonym powłoką PTFE (politetrafluoroetylenu).

Ta konstrukcja zapewnia wysoką sztywność i doskonałą amortyzację, dzięki czemu idealnie nadaje się do ciężkiego cięcia stali o wysokiej twardości.

Wrzeciono

Jednostka wrzeciona o dużej prędkości (BT50, 8000r/min) z konstrukcją labiryntową i osłoną kurtyny powietrznej, zapobiegająca przedostawaniu się płynu tnącego do łożysk wrzeciona.

Przeciwwaga osi Z

Przeciwwaga z centralną prowadnicą wspomaga ruch główki

Optymalizacja charakterystyki obciążenia osi Z

Zastosowanie pionowego centrum obróbczego HT-12 z prowadnicami skrzynkowymi

Stosowany głównie w przemyśle produkcji form, znajduje również szerokie zastosowanie w lotnictwie, energetyce, motoryzacji, urządzeniach medycznych oraz innych gałęziach przemysłu.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Dane techniczne centrum obróbczego pionowego z prowadnicami skrzynkowymi HT-12

Item			Unit	HT-12	Uwagi
Przemieszczenie	Przemieszczenie stołu (oś X)		mm	1200
	Przemieszczenie sań (oś Y)		mm	700
	Przemieszczenie wrzeciennika (oś Z)		mm	600
	Odległość od czoła wrzeciona do stołu		mm	150～750
	Odległość od osi wrzeciona do kolumny		mm	785
Stół	Wymiary stołu		mm	1360×700
	Maksymalne obciążenie stołu		kg	1000
	Rowki teowe (liczba-szerokość×podziałka)		mm	5-18×152.5
Wrzeciono	Moc silnika (ciągła/30 min)		kW	‘11/15
	Zakres prędkości obrotowej		rpm	50～8000 (napęd pasowy)
	Średnica wrzeciona		mm	φ155
	Typ oprawki narzędziowej		–	BT50
	Typ trzpienia ściągającego		–	P50T-I (MAS403)
Prędkości	Zakres prędkości posuwu		mm/min	1-10000
Prędkości	Szybki przesuw (X/Y/Z)		m/min	41255
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	0.015	GB/T18400.4 (pełny przesuw)
Dokładność	Powtarzalność (X/Y/Z)		mm	0.008
Inne	Układ CNC		–	Mitsubishi M80VA
	Zasilanie sprężonym powietrzem	Flow	L/min	≥280 (ANR)
	Zasilanie sprężonym powietrzem	Ciśnienie	MPa	0.6~0.8
	Zapotrzebowanie na moc		kVA	30
	Pojemność zbiornika chłodziwa		L	350
	Wymiary maszyny		mm	3650×3020×2900	Kierunki osi X/Y/Z
	Masa maszyny (ok.)		kg	9400

Informacje na tej stronie służą wyłącznie do celów referencyjnych. Dane techniczne i szczegóły mogą ulec zmianie w wyniku modernizacji lub ulepszeń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
