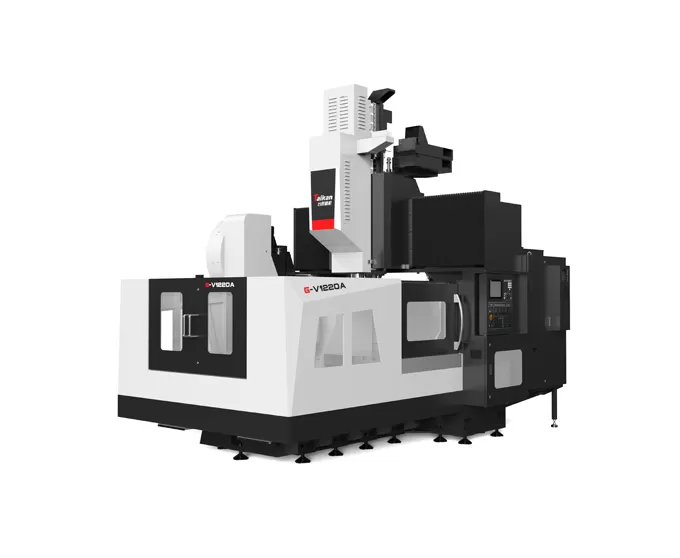

Charakterystyka centrum obróbczego bramowego HG-V1220A/B/C z prowadnicami liniowymi 3-osiowymi

Struktura maszyny

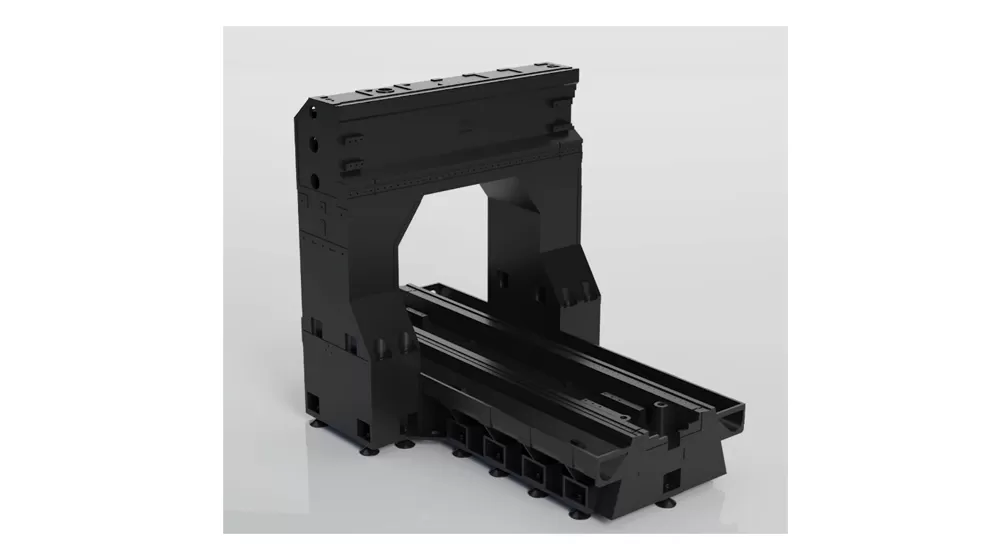

Zintegrowana konstrukcja: Maszyna posiada konstrukcję typu gantry ze zintegrowaną kolumną i belką poprzeczną, co zwiększa ogólną sztywność.
Z-Axis Balance System: Wykorzystuje ciśnienie azotu, aby zrównoważyć ciężar skrzynki wrzeciona i tłoka, zmniejszając obciążenie silnika servo. Minimalizuje to wibracje i deformacje, poprawiając dokładność i stabilność obróbki. Dodatkowo zmniejsza zużycie mechaniczne, wydłużając żywotność maszyny.

3-osiowy system ruchu

3-osiowa prowadnica: przyjmuje konstrukcję prowadnicy liniowej typu rolkowego, zapewniając szybką dynamiczną reakcję i wysoką precyzję, zapewniając płynną pracę bez pełzania.
Układ napędowy: Silnik serwo jest bezpośrednio sprzężony z precyzyjną śrubą kulową, w połączeniu ze stałą wstępnie naprężoną konstrukcją na obu końcach, co zapewnia wysoką dokładność i stabilność transmisji.

Zdywersyfikowany skład wrzeciona

Wrzeciono napędzane taśmą: wykorzystuje BT50-6000rpm jednostkę wrzeciona o dużej prędkości, oferującą wysoką wydajność cięcia.
Wrzeciono z napędem zębatym: BT50-6000rpm jednostka wrzeciona w połączeniu ze skrzynią biegów dla ciężkich wymagań cięcia. Skrzynia biegów posiada funkcję chłodzenia oleju w celu zmniejszenia odkształcenia termicznego wrzeciona, zapewniając wysoką wydajność cięcia.

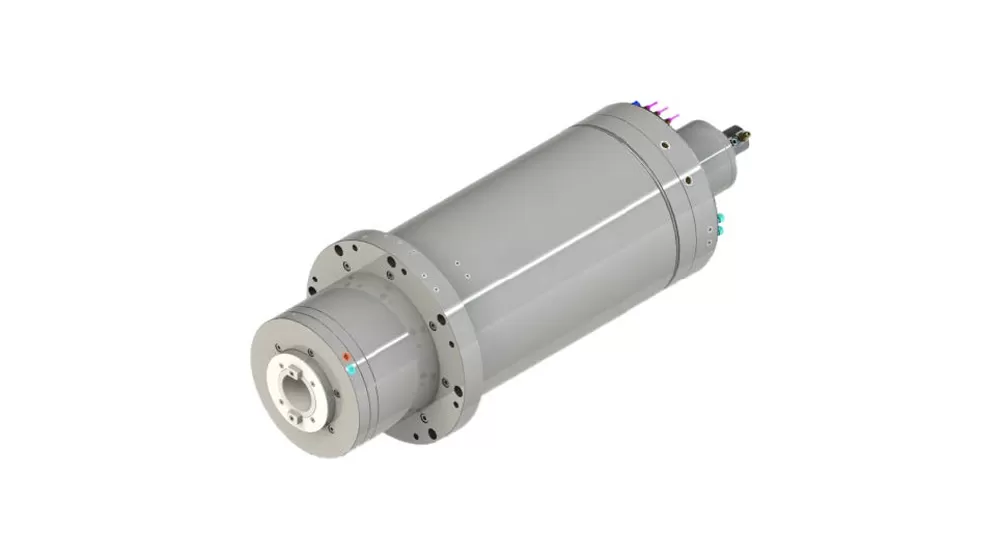

Zmotoryzowane wrzeciono: zmotoryzowane wrzeciono wysokiej częstotliwości o maksymalnej prędkości 15 000 obr/min. Jest wyposażony w współosiowy enkoder pierścieniowy do synchronicznego sprzężenia zwrotnego prędkości i kąta wrzeciona, oferując sztywną funkcjonalność gwintowania i doskonałą wydajność przy dużej prędkości.
Zapobieganie chłodzeniu: Przedni koniec wrzeciona zawiera labiryntową konstrukcję uszczelniającą i system ochrony kurtyny powietrznej, skutecznie zapobiegając przedostawaniu się płynu chłodzącego do łożysk wrzeciona i wydłużając żywotność.
Kontrola termiczna: Wyposażona w centralną funkcję nadmuchu powietrza i automatyczny system chłodzenia cyrkulacyjnego, znacznie zmniejszając wzrost temperatury i odkształcenie termiczne, zapewniając wysoką dokładność i stabilność obróbki.

Usuwanie wiórów i zbiornik płynu chłodzącego

Przenośnik spiralny: Jeden zestaw po każdej stronie stołu roboczego, o średnicy śruby 120mm i dużym kwadratowym przekroju stalowym, szybko wydalający wióry na zewnątrz maszyny.
Przenośnik podnoszący chip typu łańcuchowego: Znajduje się na końcu maszyny, z nachyleniem 45 stopni, szerszą płytą łańcuchową i prętami skrobaków piłokształtnych, szybko zbierając wióry do małego przenośnika wiórów.
Mały przenośnik chipów: zbiera i transportuje żetony.
Zbiornik płynu chłodzącego: wielowarstwowy system filtracji do filtrowania zanieczyszczeń i zapewnienia gładkiej obróbki.

Usuwanie wiórów i zbiornik płynu chłodzącego

Zastosowanie 3-osiowego centrum obróbczego bramowego z prowadnicami liniowymi HG-V1220A/B/C

Maszyna nadaje się do obróbki różnorodnych i mało- oraz średnioseryjnych partii skomplikowanych części, takich jak średniej wielkości elementy skrzynkowe, płyty, tarcze, zawory i obudowy.

Dane techniczne centrum obróbkowego bramowego z prowadnicami liniowymi 3-osiowymi G-V1220A/B/C

Item			Unit	HG-V1018A	HG-V1220A	HG-V1225A	HG-V1230A	HG-V1018C	HG-V1220C	HG-V1225C	HG-V1230C
Zakres ruchu	Zakres przesuwu osi X		mm	1800	2150	2650	3200	1800	2150	2650	3200
	Zakres przesuwu osi Y		mm	1100(+100 zmiana narzędzia)	1500 (+25 zmiana narzędzia)			1100(+100 zmiana narzędzia)	1500 (+25 zmiana narzędzia)
	Zakres przesuwu osi Z		mm	800				800
	Odległość od końca wrzeciona do stołu		mm	100～900				70～870
	Efektywna szerokość bramy		mm	1160	1560			1160	1560
Stół	Wymiary stołu (dł. × szer.)		mm	1800×1000	2000×1250	2500×1250	3000×1250	1800×1000	2000×1250	2500×1250	3000×1250
	Maks. obciążenie		kg	3000	4000	5000	6000	3000	4000	5000	6000
	Rowek teowy (szerokość × podziałka × liczba)		mm	22×140×7	22×160×7			22×140×7	22×160×7
Wrzeciono	Rodzaj napędu		/	Napęd pasowy (opcjonalnie z przekładnią)				Wrzeciono silnikowe
	Maks. prędkość wrzeciona		obr/min	6000				15000 (opcjonalnie 18000)
	Moc wrzeciona (znamionowa/szczytowa)		kW	15/18.5				15/22
	Moment obrotowy (znamionowy/szczytowy)		N.m	191/315 (opcjonalnie z przekładnią 573/945)				45.7/73.6
	Stożek wrzeciona		/	BT50				BBT40 (opcjonalnie HSK-A63)
Automatyczny zmieniacz narzędzi (opcjonalnie)	Liczba narzędzi		T	24				24
	Maks. średnica narzędzia (pełna/sąsiednie)		mm	Φ110/Φ200				Φ80/Φ150
	Maks. długość narzędzia		mm	350				250
	Maks. masa narzędzia		kg	18				8
Prędkość	Zakres prędkości posuwu (skrawanie)		m/min	10				10
	Prędkość przesuwu szybkiego (osie X/Y/Z)		m/min	16/16/12				16/16/12
Dokładność	Dokładność pozycjonowania		mm	0.015/0.012/0.012		0.02/0.012/0.012		0.015/0.012/0.012		0.02/0.012/0.012
	Powtarzalność		mm	0.008/0.008/0.008		0.012/0.008/0.008		0.008/0.008/0.008		0.012/0.008/0.008
Inne	Przeciwwaga osi Z		/	Równoważenie azotowe				Równoważenie azotowe
	Układ CNC		/	FANUC 0i-MF PLUS (opcjonalnie Mitsubishi M80, Siemens 828D)				FANUC 0i-MF PLUS (opcjonalnie Mitsubishi M80, Siemens 828D)
	Zasilanie pneumatyczne	Flow	L/min	280 (ANR)				280 (ANR)
		Ciśnienie	MPa	0.5~0.8				0.5~0.8
	Całkowita moc elektryczna		kVA	40				40
	Pojemność zbiornika chłodziwa		L	400				400
	Wymiary maszyny	Długość	mm	4600	5100	6300	7800	4600	5100	6300	7800
		Szerokość	mm	4600	4900			4600	4900
		Wysokość	mm	4500	4550			4500	4550
	Obudowa maszyny		-	Osłona blaszana pełnoobwodowa				Osłona blaszana pełnoobwodowa

Uwaga: G-V1018B, G-V1220B, G-V1225B, G-V1230B są wyposażone w wrzeciono z napędem przekładniowym 6000 obr/min.
