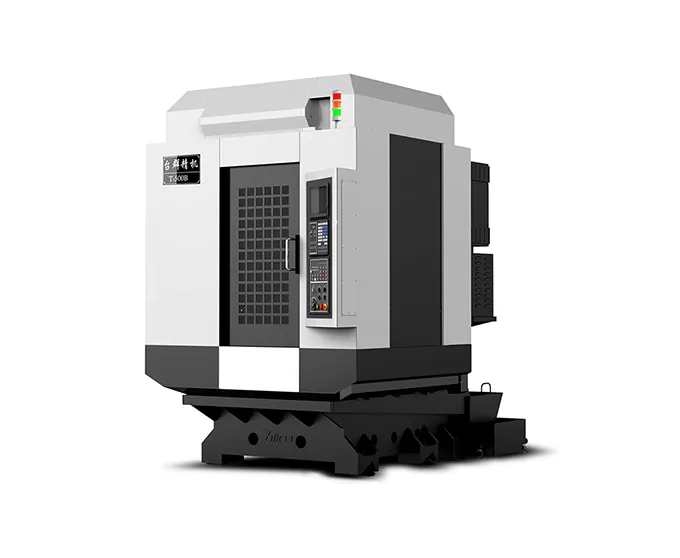

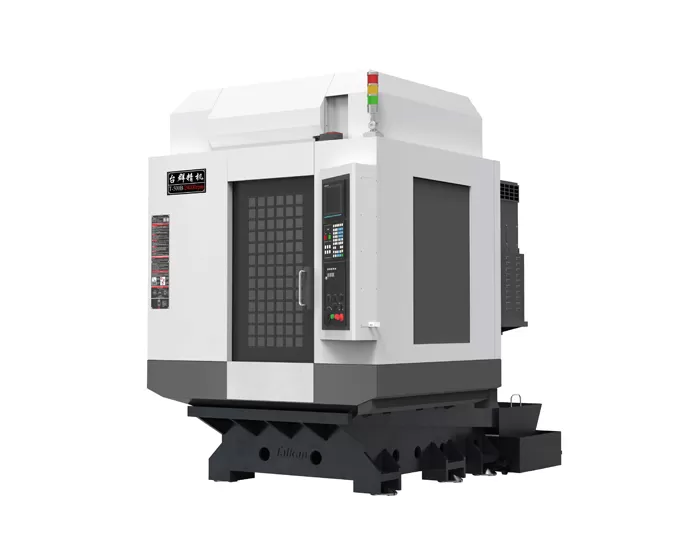

Name: T-500B szybkie i precyzyjne centrum obróbkowe do wiercenia i frezowania
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka T-500B szybkiego i precyzyjnego centrum obróbkowego do wiercenia i frezowania

Struktura bazowa

Struktura podstawy została zaprojektowana z myślą o analizie cyfrowej i inżynierii precyzyjnej, z ponadwymiarową rozpiętością z sześciopunktowym podparciem, skutecznie zwiększając sztywność maszyny i odporność na wibracje, zapewnienie wysokiej stabilności i dokładności podczas procesu obróbki.

X, Y, Z Osie

Wszystkie trzy osie są wyposażone w precyzyjne śruby kulkowe, a szyny prowadzące wykorzystują precyzyjne prowadnice liniowe, zapewniając płynną pracę i precyzyjne pozycjonowanie, zapewniając wyjątkową dokładność i niezawodność obróbki.

Wrzeciono z napędem bezpośrednim

Wrzeciono jest wyposażone w system przekładni z napędem bezpośrednim, redukujący błędy w szybkim gwintowaniu i zapewniający doskonałe osiągi przy dużej mocy wyjściowej w obróbce z dużą prędkością.

Wrzeciono o dużej prędkości reaguje szybko i jest wyposażone w ceramiczne łożyska kulkowe, znacznie wydłużając żywotność wrzeciona.

Precyzyjne wrzeciono jest standardem z maksymalną prędkością do 24 000 obr/min, spełniając wymagania precyzyjnej i szybkiej obróbki.

Szybki zmieniacz narzędzi Servo

Zoptymalizowany system zmieniacza narzędzi PLC zapewnia szybki i stabilny proces wymiany narzędzi, znacznie skracając czas zmiany narzędzia i czas bez obróbki, poprawiając w ten sposób ogólną wydajność obróbki.

Oś Z została zaprojektowana z optymalizacją w celu zwiększenia sztywności i znacznej poprawy przyspieszenia, skrócenia czasu jazdy na biegu jałowym i dalszego zwiększenia wydajności obróbki i szybkości reakcji maszyny.

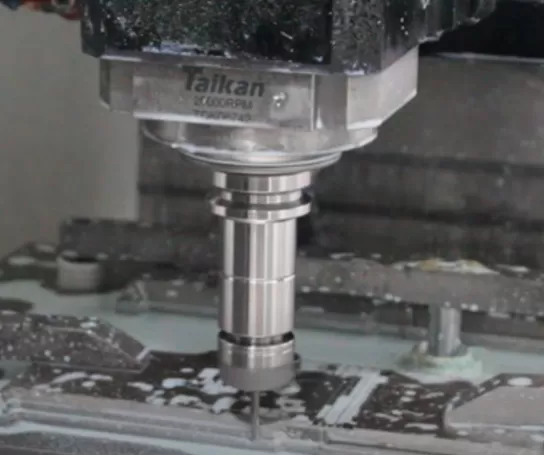

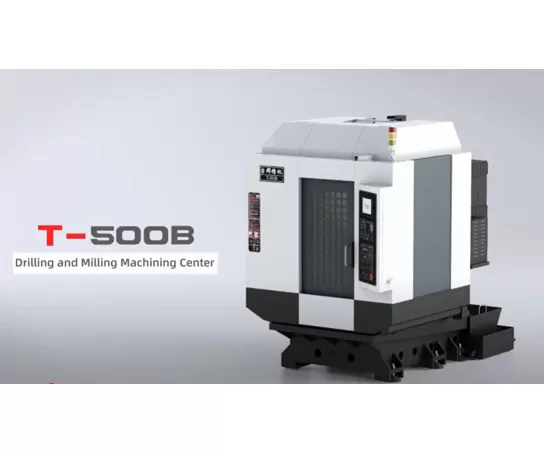

Wideo przedstawiające T-500B szybkie i precyzyjne centrum obróbkowe do wiercenia i frezowania

T-500B centrum obróbkowe do wiercenia i gwintownictwa

Zastosowanie T-500B szybkiego i precyzyjnego centrum obróbkowego do wiercenia i frezowania

Szeroko stosowany w przemyśle 3C, częściach samochodowych, przetwórstwie małych form, urządzeniach medycznych i innych gałęziach przemysłu do obróbki małych części płyt, części w kształcie dysku i obudów.

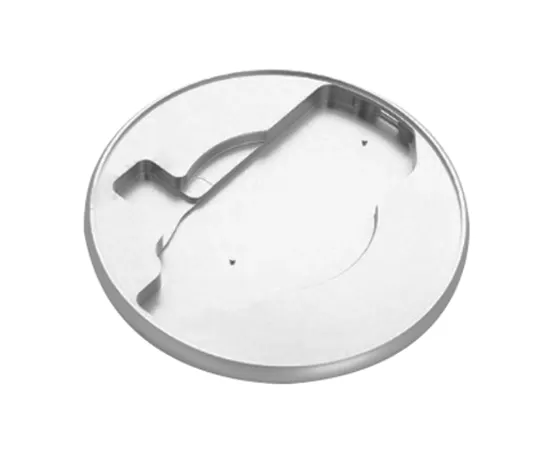

Przykład przedmiotu obrabianego 1

Maszyna do frezowania i wiercenia tokarki

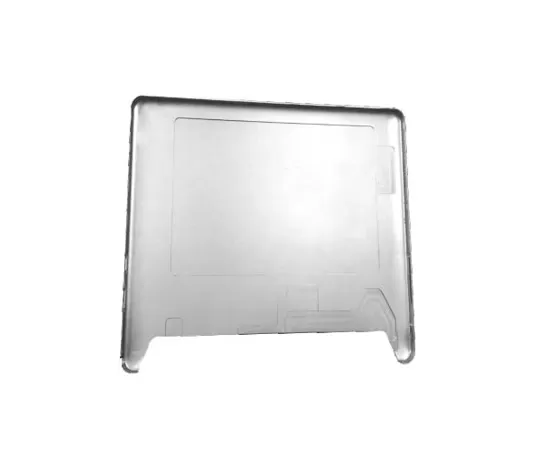

Przykład obrabianego przedmiotu 2

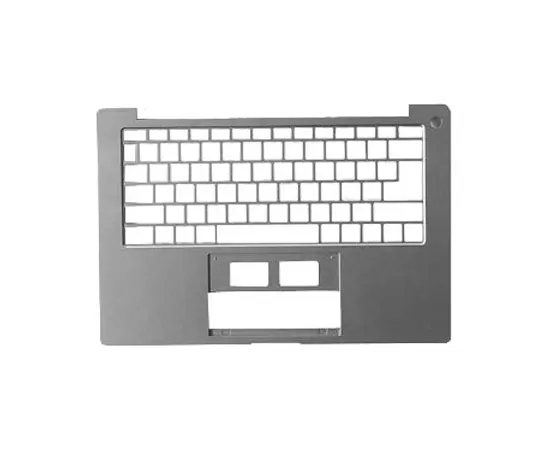

Przykład obrabianego przedmiotu 3

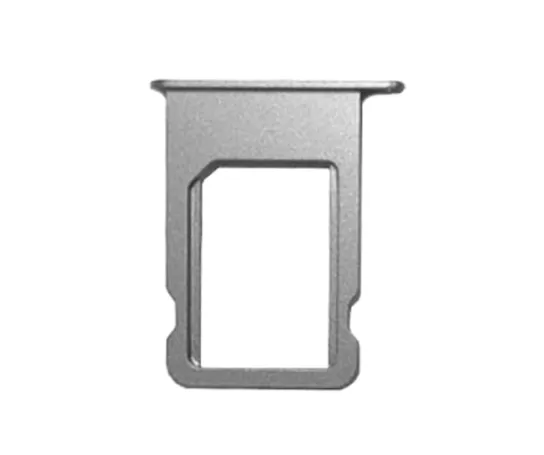

Przykład przedmiotu obrabianego 4

Specyfikacje T-500B szybkiego i precyzyjnego centrum obróbkowego do wiercenia i frezowania

Przedmiot			Jednostka	T-500B	Uwagi
Podróże	Podróż stołu (oś X)		Mm	500
	Podróż siodła (oś Y)		Mm	400
	Przesunięcie główki (oś Z)		Mm	320
	Odległość od nosa wrzeciona do powierzchni stołu		Mm	180-500
	Odległość od środka wrzeciona do powierzchni prowadzącej kolumny		Mm	445
Stół	Rozmiar stołu		Mm	620*400
	Maks. obciążenie		Kg	250
	T-slot (liczba gniazd-szerokość slotu * odstępy)		Mm	3-14*120
Wrzeciono	Moc silnika (znamionowa/krótki czas)		KW	3.7/5.5
	Moment obrotowy silnika (znamionowy/krótki czas)		N.m	14.1/21
	Prędkość silnika wrzeciona		Obr/min	20-24000
	Stożek wrzeciona		/	BT30
Prędkość	Zakres prędkości posuwu cięcia		Mm/min	1-15000
Prędkość	Szybka prędkość obrotu osi X/Y/Z		M/min	48/48/48
Dokładność	Dokładność pozycjonowania (X/Y/Z)		Mm	0,006	GB/T 18400.4 (Pełna podróż)
Dokładność	Powtarzalność (X/Y/Z)		Mm	0,004	GB/T 18400.4 (Pełna podróż)
Magazyn narzędzi	Pojemność przechowywania narzędzi		Pcs	21
	Maks. waga narzędzia		Kg	3
	Maks. długość narzędzia		Mm	300
	Maks. średnica narzędzia (pełna/sąsiednia pusta)		Mm	Ф60/Ф80
Pozostałe	System CNC			Mitsubishi M80VA
	Źródło powietrza	Przepływ	L/min	≥ 200(ANR)
	Źródło powietrza	Ciśnienie powietrza	MPa	0, 6-0, 8
	Pojemność sprzętu		KVA	15
	Maks. pojemność zbiornika płynu chłodzącego		L	145
	Rozmiar maszyny		Mm	169026602320	Odpowiadający osi X * Y * Z
	Waga (ok.)		Kg	3100

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.
