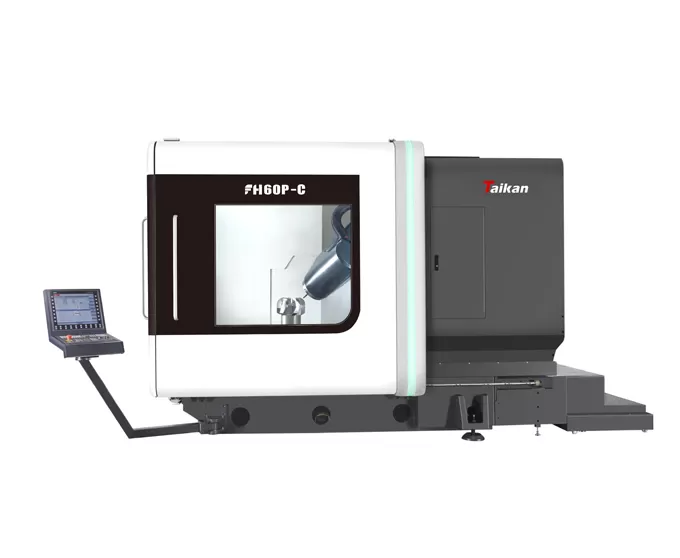

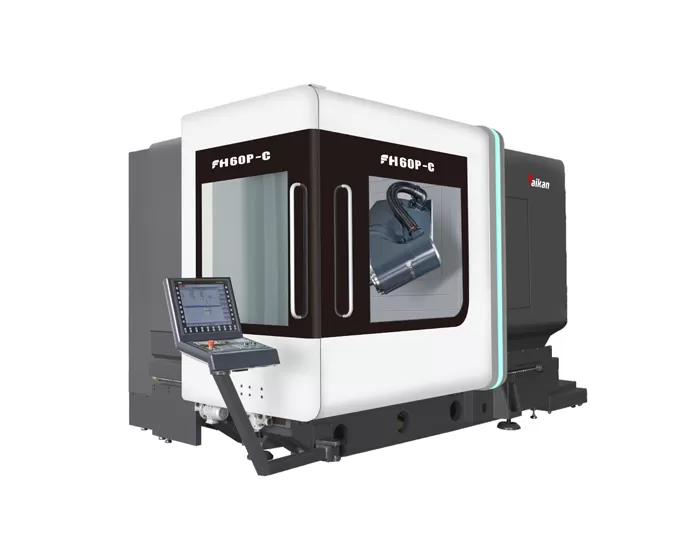

FH60P-C 5-osiowe centrum obróbkowe i tokarskie

Przesunięcie osi X/Y/Z

600 × 800 × 600mm

Odległość od poziomej głowicy frezującej

Środek do stołu roboczego

30 ~ 630mm

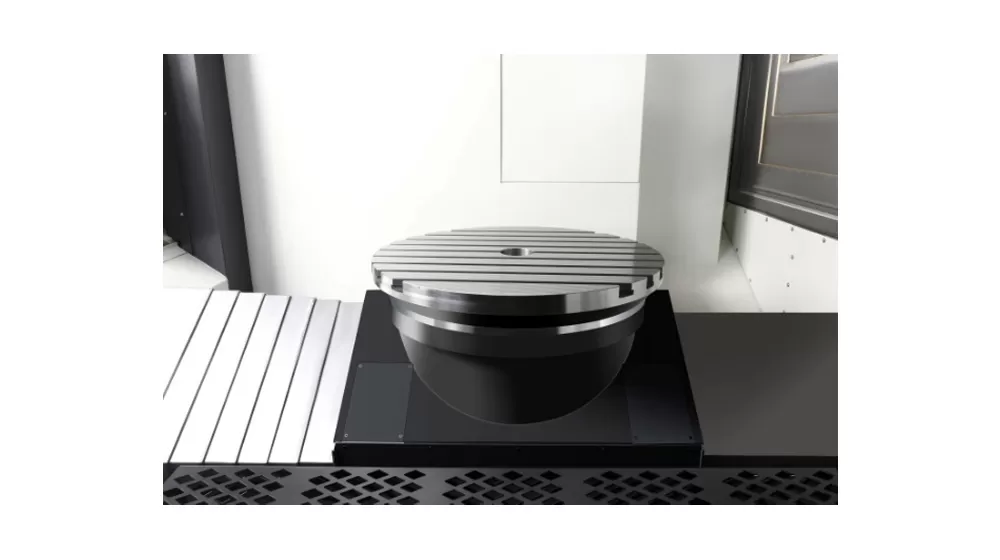

Prędkość stołu obrotowego

350 obr/min

Rozmiar stołu roboczego

Φ660mm

Maks. obciążenie stołu

Frezowanie 2000kg

Obracanie 1000kg

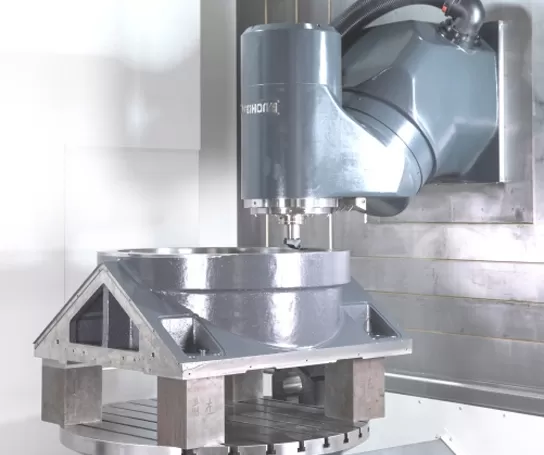

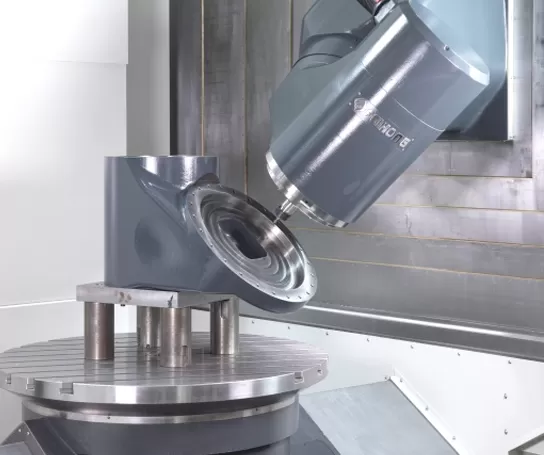

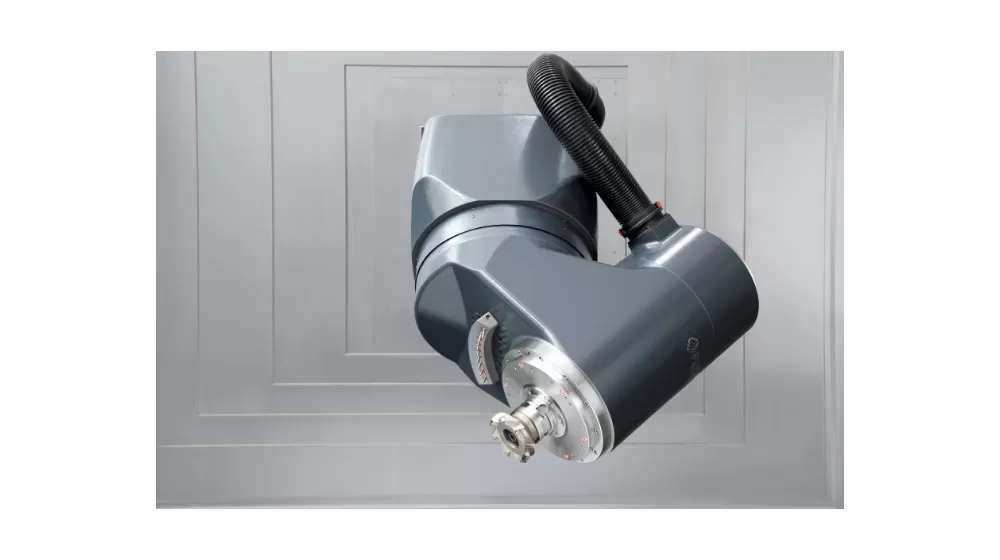

Huśtawka głowica frezująca (oś B)

Standardowy

Zakres huśtawki (0 = pionowy/180 = poziom)

-15 ° ~ + 180 °

Prędkość znamionowa osi B

50 obr/min

Odległość od pionowego nosa wrzeciona do stołu

150 ~ 750mm

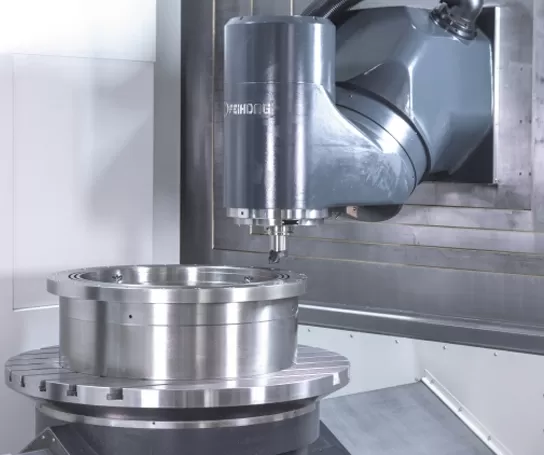

Wrzeciono elektryczne Max. speed

12000 obr/min

Moc (S1-100 %/40% DC)

34/42kW

Moment obrotowy (S1-100 %/40% DC)

132/192Nm

Stożek wrzeciona

1:10 Taper

Interfejs narzędziowy

HSK-A63

Pojemność magazynka narzędziowego

40T

Maks. średnica/długość/waga narzędzia

Φ85mm/300mm/8kg

Czas zmiany narzędzia (Narzędzie do narzędzia)

4S

Wiercenie (normalizacja stali średniowęglowej)

Φ40mm

Tapping (Normalizacja stali średniowęglowej)

M24

Szybki trawers

40 m/min

Dokładność pozycjonowania X/Y/Z

0,006mm

Dokładność pozycjonowania powtórzeń X/Y/Z

0,004mm

Dokładność pozycjonowania B/C

8"

Dokładność pozycjonowania powtórzeń B/C

4"

Sonda na podczerwień

Renishaw OMP60

Wskaźnik ustawień narzędzia
(Pomiar narzędzia w obszarze obróbki)

Renishaw NC4F230

Wysokość maszyny (standardowa maszyna)

2985mm

Główny obszar zajmowany przez ciało (L * W)

4300 × 2600mm

Obszar zajmowany magazyn narzędziowy (L * W)

2100 × 1250mm

Obszar zajmowany przenośnik wiórowy (L * W)

3070 × 1065mm

Obszar zajmowany zbiornik na wodę (L * W)

1785 × 1355mm

Kompletny obszar zajmowany przez maszynę
(Z wyłączeniem zbiornika wody) (L * W)

5200 × 3550mm

Waga maszyny

23000kg

System sterowania

Siemens JEDEN
