Taikan V-200U – 5-osiowe pionowe centrum obróbcze: zaprojektowane do precyzyjnej obróbki złożonych części.

Taikan Machine, globalny lider w zaawansowanej technologii produkcji, prezentuje pionowe centrum obróbcze 5-osiowe V-200U. Zaprojektowane do precyzyjnej produkcji skomplikowanych komponentów, V-200U łączy solidną mechaniczną podstawę z technologią obrotową z napędem bezpośrednim i wysokowydajnym systemem CNC. Zapewnia doskonałe połączenie sztywności, szybkości i precyzji dla branż wymagających doskonałości, takich jak lotnictwo, produkcja urządzeń medycznych, motoryzacja, optyka oraz precyzyjne formy i matryce.

1. Monoblokowa konstrukcja o wysokiej sztywności zapewniająca najwyższą stabilność

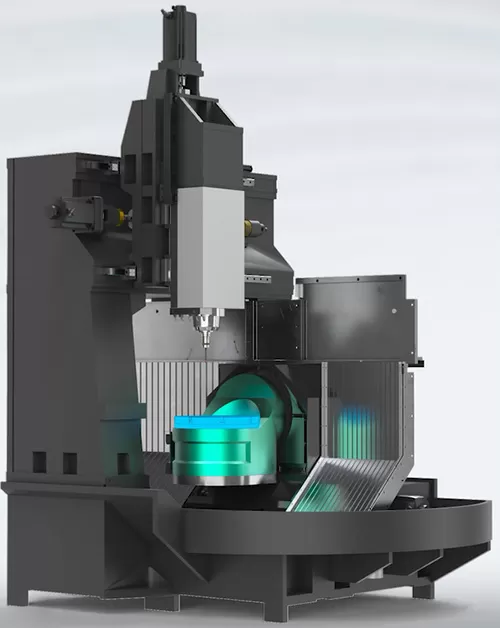

RdzeńV-200U 5 axis vertical machining centerjest jego wyjątkowo sztywną strukturą portalową typu O-frame. Zoptymalizowana za pomocą zaawansowanej analizy metodą elementów skończonych (FEA), konstrukcja charakteryzuje się masywnie użebrowaną, szeroką podstawą oraz jednoczęściową konstrukcją kolumny i poprzecznicy. Minimalizuje to wysięg osi, zmniejsza skumulowane błędy i poprawia wydajność dynamiczną. Odlany z wysokogatunkowego żeliwa Mechanite i poddany podwójnemu procesowi wyżarzania odprężającego,5 axis CNC machinegwarantuje doskonałe tłumienie drgań, stabilność termiczną i długoterminową dokładność geometryczną.

2. Zaawansowany stół obrotowy 5-osiowy z napędem bezpośrednim

Kluczowym elementem jego możliwości jest własny stół obrotowy z osiami B/C. Zaprojektowany z wysokoszywnego żeliwa i z konfiguracją ślizgową nachyloną pod kątem 45 stopni, zapewnia wyjątkową zdolność do przechylania i odporność na drgania. Obie osie obrotowe są napędzane wysokomomentowymi silnikami z napędem bezpośrednim (DD), eliminując tradycyjne przekładnie mechaniczne, takie jak przekładnie ślimakowe czy krzywki wałeczkowe. W połączeniu z wysokorozdzielczymi enkoderami optycznymi do pełnego sterowania w zamkniętej pętli, ta konfiguracja zapewnia doskonałą dokładność pozycjonowania, płynną pracę przy szybkich prędkościach do 50 obr./min, szybsze przyspieszanie, minimalną konserwację i cichą pracę.

3. Precyzyjne napędy liniowe i synchroniczne sterowanie ruchem

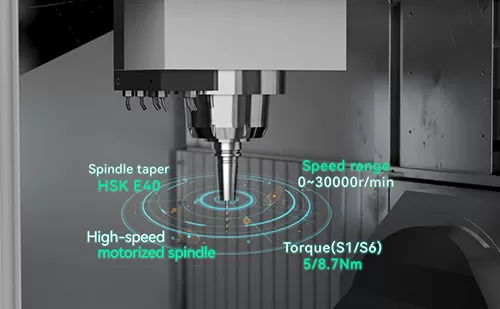

Osie liniowe (X, Y, Z) są wyposażone w precyzyjne prowadnice liniowe rolkowe i chłodzone zespoły śrub kulowych, aby utrzymać dokładność podczas intensywnych cykli pracy. Przy szybkich przesuwach 24 m/min na wszystkich osiach liniowych, to5 axis machining centerzapewnia szybkie pozycjonowanie. Cały łańcuch kinematyczny jest sterowany przez wysokoprecyzyjny system CNC Siemens SINUMERIK ONE, który płynnie synchronizuje wszystkie pięć osi. Pełne sprzężenie zwrotne w zamkniętej pętli przez zintegrowane enkodery gwarantuje mikronową dokładność i powtarzalność dla złożonych konturów 3D i powierzchni swobodnych. Szybkobieżne, wysokoszywne wrzeciono dopełnia całości, umożliwiając wydajną obróbkę szerokiej gamy materiałów.

4. Technologia cyfrowego bliźniaka do bezzwłocznej weryfikacji procesu

Sprawdzanie złożonych5-axis CNC machining for impellerstradycyjnie wiąże się z kosztownymi fizycznymi cięciami testowymi, zajmując cenny czas maszyny, oprzyrządowanie i materiały, jednocześnie ryzykując kolizjami i błędami programowymi.

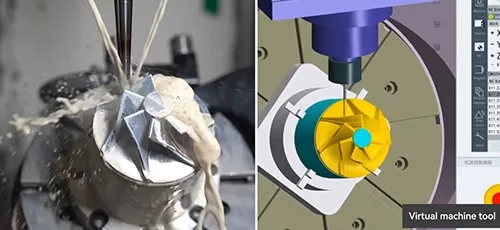

Taikan eliminuje to wąskie gardło dzięki zintegrowanemu rozwiązaniu cyfrowego bliźniaka. Nasza wirtualna maszyna jest idealną cyfrową repliką fizycznego V-200U, posiadającą identyczne kinematyki, logikę sterownika i parametry wydajnościowe. Inżynierowie mogą przeprowadzać w 100% realistyczne symulacje obróbki, aby zweryfikować kod NC, sprawdzić ścieżki narzędzi, skontrolować kolizje uchwytów, dokładnie przewidzieć czasy cykli i wyeliminować potencjalne awarie – wszystko w trybie offline. Ta potężna funkcja sprawia, żeCNC impeller machining servicebardziej niezawodny i wydajny, drastycznie skracając przestoje maszyny na próby, obniżając koszty testów, przyspieszając cykle rozwoju produktu i umożliwiając optymalizację planowania produkcji.

Taikan V-200U 5-Axis Vertical Machining Centerto więcej niż obrabiarka; to kompleksowe rozwiązanie produkcyjne zbudowane z myślą o niezawodności i precyzji. Łącząc sztywną strukturę mechaniczną z nowoczesną technologią napędu bezpośredniego i przyszłościową symulacją cyfrową, V-200U umożliwia producentom podejmowanie się najbardziej wymagających komponentów z niezrównaną pewnością i wydajnością.

Poznaj pełne specyfikacje i możliwości Taikan V-200U 5-osiowego VMC. Skontaktuj się z naszym zespołem inżynierskim już dziś, aby omówić swoje zastosowanie.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
