Name: HHQ5 Wysokosztywnościowe poziome centrum obróbcze
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka poziomego centrum obróbkowego HHQ5

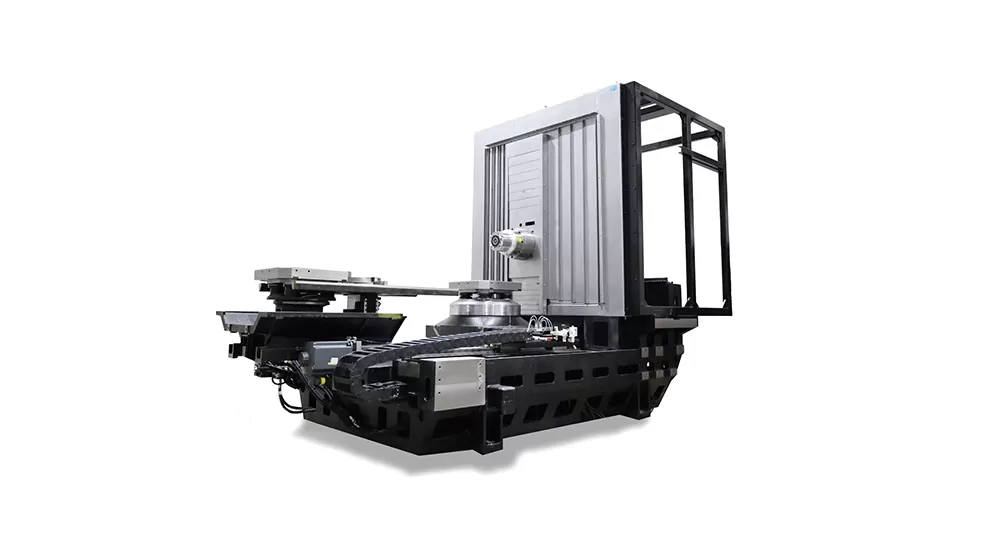

Konstrukcja o wysokiej sztywności

Zintegrowane łoże odlewnicze w kształcie litery T
Kształt termosymetryczny
Kolumna schodkowa, lekka, o wysokiej sztywności
Konfiguracja schodkowej powierzchni prowadnicy, lżejsza kolumna, krótsza pętla zamknięta siły

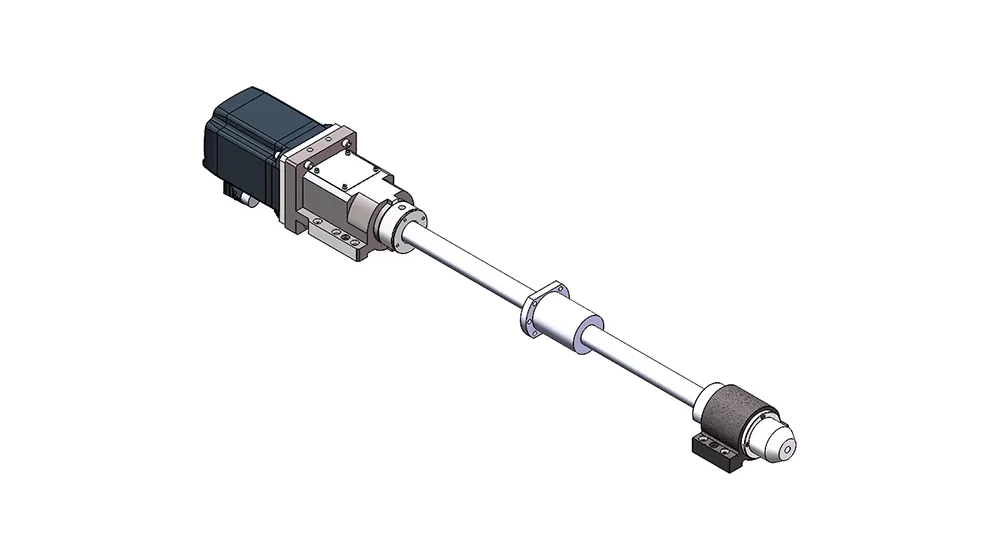

Śruba pociągowa prowadnicy

Prowadnice trójosiowe wykorzystują rolkowe prowadnice liniowe THK, charakteryzujące się wysoką sztywnością, niskim tarciem i niskim poziomem hałasu.
Trójosiowe śruby kulowe pochodzą od firmy NSK i posiadają wydrążony trzon z systemem chłodzenia. Sterowany temperaturowo płyn chłodzący krąży wewnątrz wału śruby za pomocą agregatu chłodzącego, szybko schładzając śrubę kulową podczas szybkich posuwów i utrzymując stałą temperaturę, co zapewnia stabilną dokładność obróbki.

wrzeciono

Oś B wykorzystuje międzynarodowo zaawansowany silnik DD z bezpośrednim napędem, zapewniający obrót części z dużą precyzją i wysoką wydajnością.
Wykorzystuje wysokomomentowe, szybkoobrotowe wrzeciono elektryczne z automatycznym przełączaniem podwójnego uzwojenia, spełniając różnorodne potrzeby w zakresie wysokiej prędkości i wysokiego momentu obrotowego. Wysoka prędkość, wysoka precyzja i niski poziom hałasu w pełni zaspokajają wymagania operacji wytaczania, frezowania i wiercenia.

system CNC

Wyposażona w wysokowydajny system CNC Siemens 828D, wszystkie trzy osie są napędzane silnikami Siemens, co zapewnia stabilność sterowania obrabiarką i gwarantuje wymagane przez użytkownika funkcje obróbki CNC oraz pomocnicze.

Zastosowanie poziomego centrum obróbczego HHQ5

Jest stosowany głównie w obróbce części w takich gałęziach przemysłu jak maszyny inżynieryjne, motoryzacja, energetyka, technologie informacyjne oraz produkcja form. Nadaje się do obróbki części o kształcie skrzynkowym i powłokowym, a szczególnie nadaje się do obróbki części o skomplikowanych i nieregularnych kształtach.

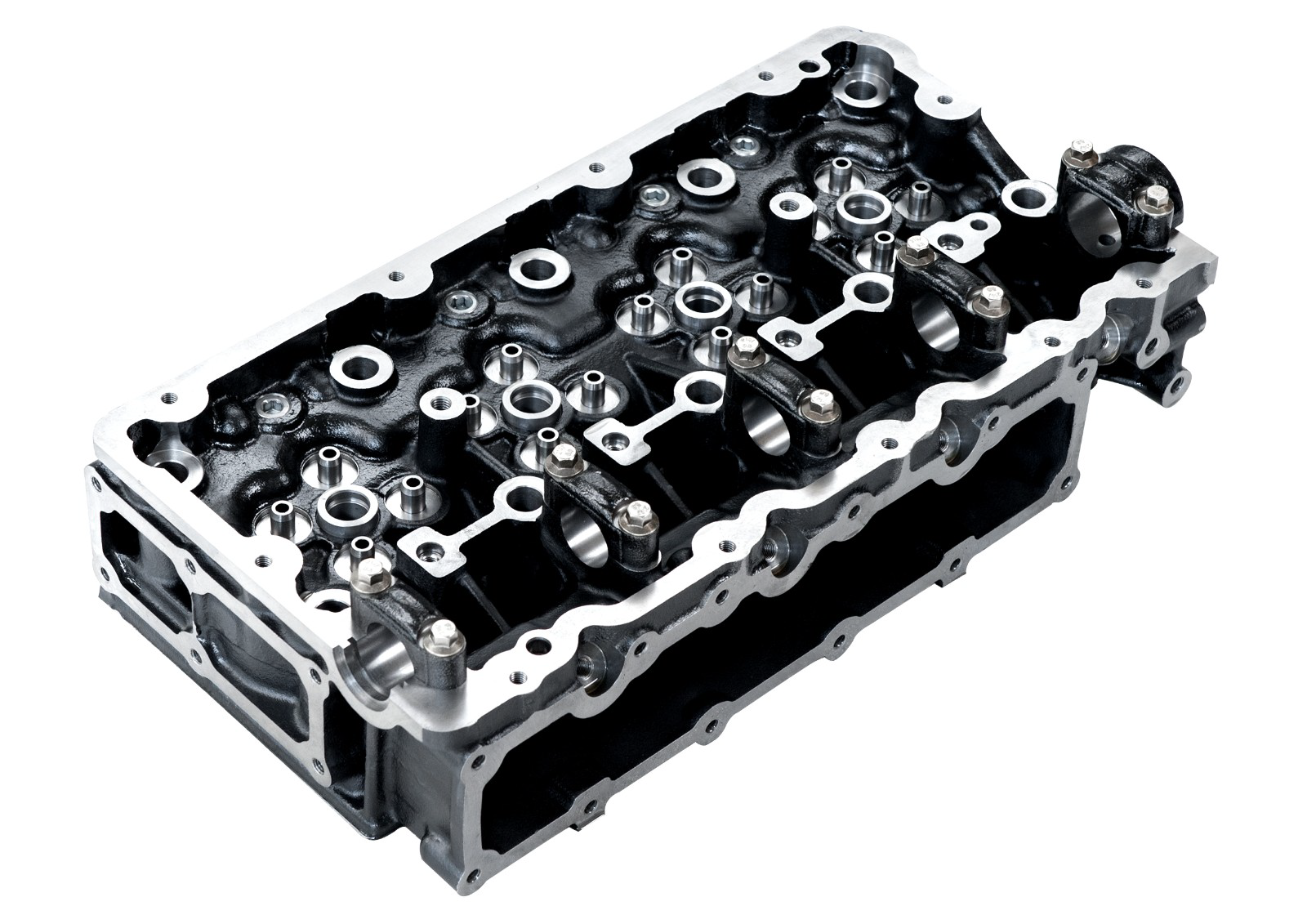

Przykład 1: detal

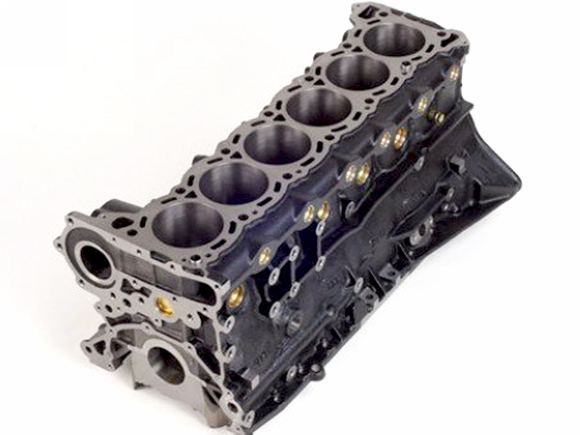

Przykład przedmiotu obrabianego 2

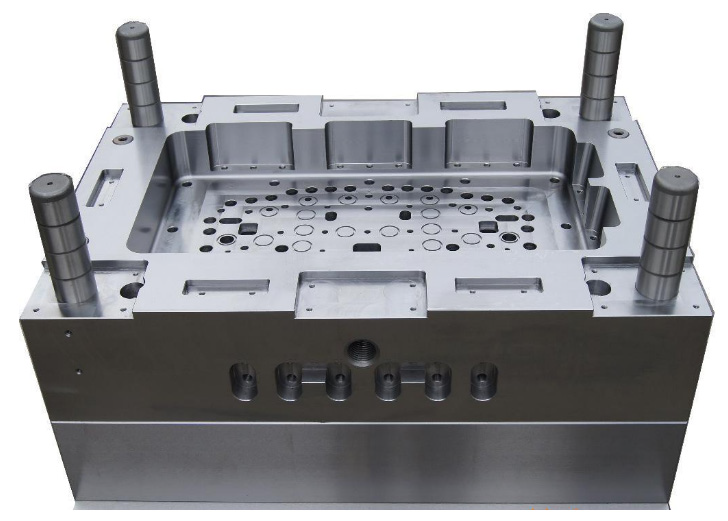

Przykład detalu 3

Przykład przedmiotu obrabianego 4

Specyfikacja poziomego centrum obróbkowego o wysokiej sztywności HHQ5

	Name	Unit	Spec.	Uwagi
	CNC System		Siemens 828D
Przesuwy	X/Y/Z	mm	750/750/800
	Oś B	°	360
	Odległość od czoła wrzeciona do środka stołu	mm	150-950
	Odległość od osi wrzeciona do powierzchni stołu	mm	120-870
	Max.Wymiary detalu	mm	φ850×1000
Stół	StółSize	mm	500*500(2 pcs)
Stół	Nośność stołu	Kg	800
Wrzeciono	Moc wrzeciona (S1/S6)	Kw	22/37
	Moment obrotowy wrzeciona (S1/S6)	Nm	122/205
	Max.Prędkość obrotowa	r/min	15000
	Specyfikacja oprawki narzędziowej.	-	HSK-A63
Speed	Szybki przesuw osi X, Y, Z	m/min	60/60/60
Speed	Posuw roboczy osi X, Y, Z	mm/min	1~50 000
Adokładność	Dokładność pozycjonowania (X/Y/Z)	mm	0.01 0,006 (pełna pętla zamknięta)	VDI3441
	Powtarzalność (X/Y/Z)	mm	0.006 0,004 (pełna pętla zamknięta)	VDI3441
	Dokładność pozycjonowania (B)	arcsec	8（(pełna pętla zamknięta)	VDI3441
	Powtarzalność (B)	arcsec	6 (pełna pętla zamknięta)	VDI3441
Magazyn narzędzi	Pojemność magazynu narzędzi	T	40
	Długość narzędzia	mm	500
	Średnica narzędzia (pełny/puste sąsiednie)	mm	80/150
	Max.Masa narzędzia	Kg	12
Pozostałe	Całkowita moc elektryczna	KVA	57
	Wysokość maszyny	mm	3205
	Wymiary zewnętrznesize(długość × szerokość)	mm	6025×3985
	Masa całkowita (ok.)	Kg	17,000

Informacje na tej stronie mają charakter wyłącznie orientacyjny. Specyfikacje i szczegóły mogą ulec zmianie w wyniku aktualizacji lub ulepszeń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
