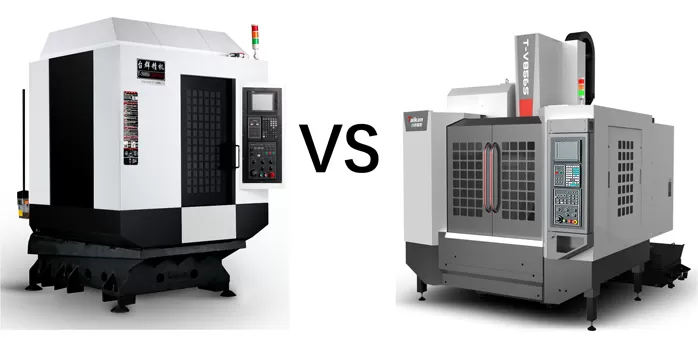

Silnik precyzji: Strategiczny wybór między VMC a centrum gwintującym

W dziedzinie precyzyjnej produkcji, pionowe centra obróbcze i centra gwinciarskie to dwa z najczęściej stosowanych i kluczowych obrabiarek. Choć obie należą do kategorii maszyn CNC, istnieją między nimi istotne różnice pod względem funkcjonalności, budowy, scenariuszy zastosowań i specyfikacji technicznych. Dla przedsiębiorstw kluczowe jest dobranie odpowiedniego sprzętu obróbczego zgodnie ze specyficznymi potrzebami. Niniejszy artykuł szczegółowo omawia kluczowe cechy, zastosowania, konfiguracje techniczne i strategie wyboru tych dwóch centrów obróbczych.

I. Rozbiór sedna: Filozofia projektowania i wykonanie techniczne

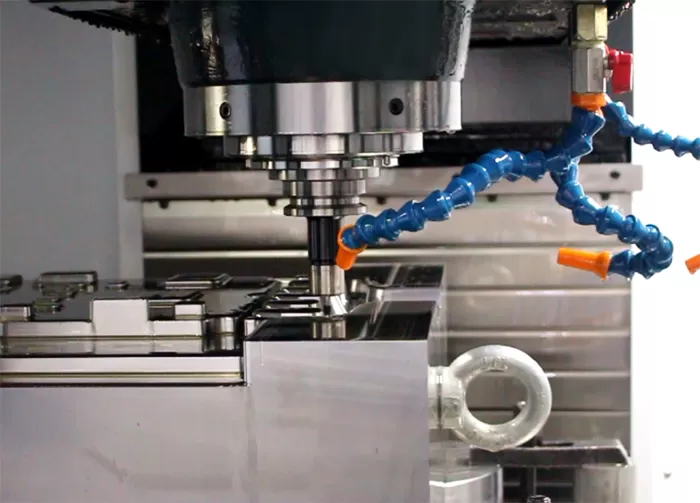

Od momentu powstania,Vertical Machining Centerzostało pozycjonowane jako „wszechstronny zawodnik”. Jego konstrukcja koncentruje się na wysokiej sztywności, wysokim momencie obrotowym i możliwościach obróbki wieloosiowej. Strukturalnie,VMC pionowe centrum obróbczezazwyczaj posiada solidną podstawę i kolumnę, w połączeniu z mocnym wrzecionem i magazynem narzędzi o dużej pojemności, co umożliwia wykonywanie pełnego zakresu procesów od obróbki zgrubnej z dużym obciążeniem po precyzyjne frezowanie, wytaczanie i gwintowanie.

centrum wiertarsko-gwinciarskiejest „wyspecjalizowanym mistrzem”. Wywodząc się z tradycyjnych centrów obróbczych, jest specjalnie zoptymalizowane, aby sprostać wysokowydajnym i wysokoprecyzyjnym potrzebom branż takich jak elektronika 3C i precyzyjny osprzęt małogabarytowy, wymagających masowej produkcji komponentów z wieloma otworami. Jego konstrukcja koncentruje się na ekstremalnej dynamice, poświęcając część zdolności obróbki z dużym obciążeniem na rzecz szybkości i wydajności.

1. System wrzeciona: Moc, moment obrotowy i maksymalna prędkość

In CNC pionowe centra obróbcze, wrzeciono jest zaprojektowane tak, aby zapewnić znaczny moment skrawania i moc w szerokim zakresie prędkości, odpowiadając wymaganiom trudnoobrabialnych materiałów, takich jak stal, żeliwo i stopy tytanu. Zazwyczaj wyposażone w oprawki narzędziowe BT40 lub większe BT50, tepionowe maszyny CNCzapewniają sztywność i optymalne przenoszenie momentu obrotowego.

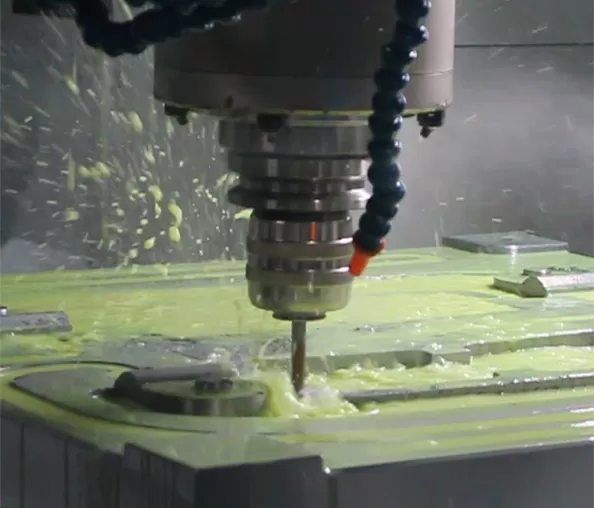

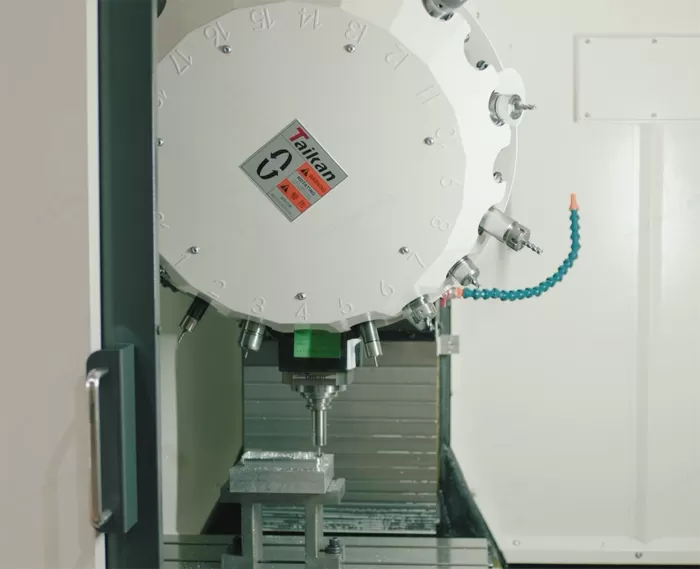

W przeciwieństwie do tego,Centrum gwinciarsko-wiertarskiepriorytetem jest maksymalna prędkość wrzeciona i szybka reakcja start-stop, idealna do wierteł o małej średnicy, frezów trzpieniowych i gwintowników. Prędkość wrzeciona zazwyczaj waha się od 20 000 do 24 000 obr./min, a maszyny są zwykle wyposażone w lżejsze oprawki narzędziowe BT30 lub HSK-E32, zaprojektowane w celu zmniejszenia siły odśrodkowej przy wysokich prędkościach, zapewniając wyważenie i szybką wymianę narzędzi.

2. Struktura maszyny: Sztywność a odpowiedź dynamiczna

Pionowe centra obróbcze zazwyczaj wykorzystują konstrukcje o wysokiej sztywności typu C-ramowego lub portalowego. Te dużeczęść pionowego centrum obróbczegos, takie jak podstawa i kolumna, są optymalizowane za pomocą analizy metodą elementów skończonych (FEM) i wykonane z wysokowytrzymałego żeliwa lub odlewu mineralnego w celu zwiększenia stabilności.

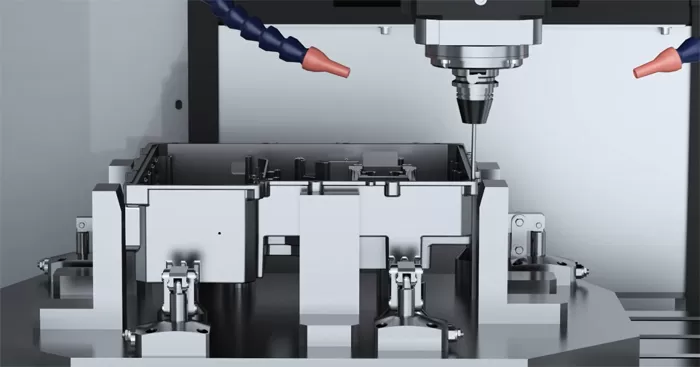

Centra wiertarsko-gwinciarskie są natomiast projektowane z naciskiem na „szybkość”. Zachowując niezbędną sztywność, ich ruchome części są znacznie uproszczone i odchudzone, aby osiągnąć wyższe prędkości. Ta „odchudzona” konstrukcja umożliwia szybkie pozycjonowanie i ciągłą obróbkę otworów, ale kosztem zmniejszenia zdolności do obróbki z dużym obciążeniem.

3. Technologia precyzyjnego sterowania: Stabilność a dokładność przy dużych prędkościach

Technologia precyzji dla każdego typu maszyny jest dostosowana do jej zastosowania. W pionowych centrach obróbczych sterowanie precyzyjne koncentruje się na kompensacji błędów termicznych, co ma kluczowe znaczenie podczas długotrwałych operacji obróbki z dużym obciążeniem. Technologie takie jak kontrola temperatury wrzeciona, chłodzenie wydrążonej śruby kulowej i oprogramowanie do kompensacji błędów termicznych są zintegrowane, aby ograniczyć odkształcenia termiczne i utrzymać precyzję przez długie okresy przetwarzania.

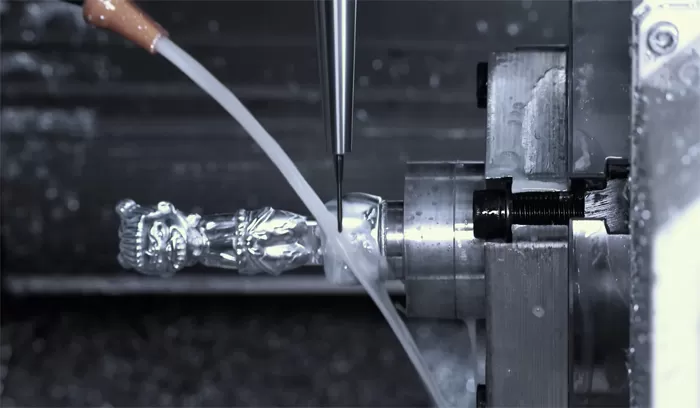

Z drugiej strony, centra wiertarsko-gwinciarskie kładą nacisk na stabilność podczas operacji z dużą prędkością.centrum obróbcze wiertarskiezazwyczaj wyposażone są w enkodery o wysokiej rozdzielczości, liniałowe podziałki szklane i zsynchronizowane algorytmy sterowania zoptymalizowane pod kątem gwintowania, zapewniając dokładność otworów i jakość gwintu nawet przy maksymalnych prędkościach wrzeciona.

II. Określenie krajobrazu zastosowań

Wybór maszyny zależy ostatecznie od charakterystyki obrabianych części.

Pionowe centra obróbcze są niekwestionowanym liderem w obróbce skomplikowanych części i obróbce z dużym obciążeniem:

· Produkcja form:Stosowane do dużych form wtryskowych i form ciśnieniowych, często spotykanych w przemyśle motoryzacyjnym i AGD, gdzie wymagane jest intensywne usuwanie materiału (obróbka zgrubna) i wysoka jakość powierzchni (obróbka wykończeniowa).

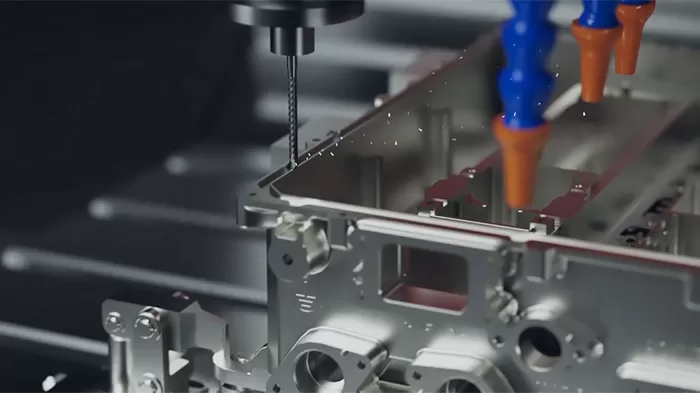

· Krytyczne komponenty lotnicze i motoryzacyjne:Części takie jak obudowy silników, konstrukcje podwozi i obudowy skrzyń biegów są zwykle wykonane z trudnoobrabialnych stopów tytanu, stopów wysokotemperaturowych lub stali o wysokiej wytrzymałości. Te części wymagają wysokiej sztywności, wysokiej precyzji i możliwości obróbki wieloprocesowej.

· Maszyny ogólnego przeznaczenia i urządzenia energetyczne:Elementy takie jak korpusy zaworów pomp, części hydrauliczne i ramy maszyn laserowych często posiadają złożone wnęki i wielokątne układy otworów, co wymaga obróbki wielostronnej w jednym zamocowaniu.

Centra wiertarsko-gwinciarskie są liderami wydajności w precyzyjnej obróbce lekkiej i produkcji wielkoseryjnej:

· Elektronika użytkowa 3C:Części takie jak ramki smartfonów, tylne osłony i mocowania kamer, zwykle wykonane ze stopów aluminium, wymagają precyzyjnego rozmieszczenia otworów, złożonych rowków i płytkich wgłębień, co wymaga szybkiej obróbki i dokładnego pozycjonowania otworów.

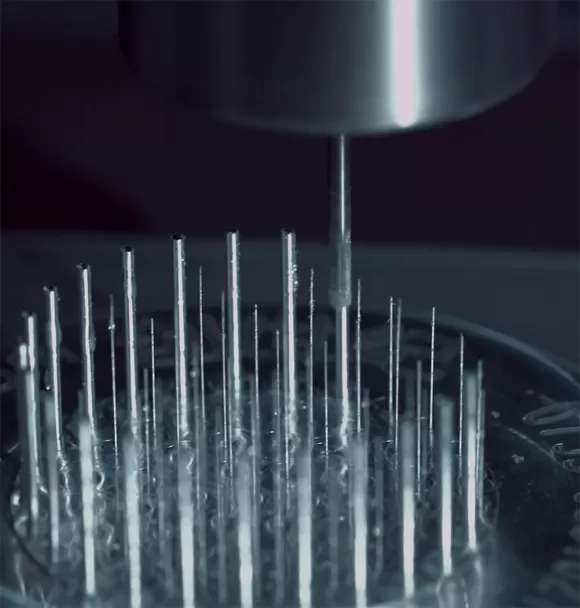

· Precyzyjny sprzęt i urządzenia medyczne:Małe komponenty, takie jak złącza elektroniczne, obudowy czujników i narzędzia chirurgiczne, potrzebują ekstremalnie wysokich prędkości wrzeciona i precyzji dynamicznej, aby zapewnić optymalną jakość obróbki.

· Nowe zastosowania w rozpraszaniu ciepła:Wraz z gwałtownym wzrostem liczby serwerów AI i pojazdów elektrycznych, zapotrzebowanie na płyty chłodzące cieczą znacznie wzrosło. Gęste kanały i układy otworów na tych płytach są idealnym zastosowaniem dla wysokoprecyzyjnych i wysoce wydajnych możliwości wiercenia i frezowania centrów wiertarsko-gwinciarskich.

III. Ramy strategicznego wyboru

Wybierając pomiędzy pionowym centrum obróbczym a centrum wiertarsko-gwinciarskim, firmy powinny postępować zgodnie z poniższymi krokami decyzyjnymi:

1. Analiza podstawowego procesu:Zbadaj podstawowe komponenty do obróbki. Jeśli proces obejmuje głównie seryjne wiercenie, gwintowanie i lekkie frezowanie materiałów takich jak aluminium i miedź, centrum wiertarsko-gwinciarskie zapewni znaczące korzyści wydajnościowe. Jeśli praca obejmuje złożone frezowanie wielopowierzchniowe, zgrubną obróbkę głębokich wnęk i cięcie twardych materiałów, pionowe centrum obróbcze jest nieodzownym wyborem.

2. Ocena wydajności i elastyczności:Do produkcji wielkoseryjnej, znormalizowanych małych części, centra wiertarsko-gwinciarskie są idealne do tworzenia szybkich linii produkcyjnych o wysokiej wydajności na jednostkę czasu. W przypadku produkcji małoseryjnej, wieloasortymentowej lub złożonych procesów często wymagających regulacji, wszechstronne możliwości pionowego centrum obróbczego sprawiają, że jest ono lepszym wyborem.

3. Kalkulacja zwrotu z inwestycji:Poza początkowym kosztem zakupu, należy wziąć pod uwagę całkowity koszt cyklu życia. Ekstremalna wydajność centrum wiertarsko-gwinciarskiego w niektórych procesach może znacznie obniżyć koszty jednostkowe. Wszechstronność pionowego centrum obróbczego minimalizuje natomiast ryzyko przestoju maszyn lub konieczności ponownego inwestowania przy zmianie linii produktów.

4. Uwzględnienie ekosystemu technicznego:Nowoczesne obrabiarki nie są już samodzielnymi jednostkami, ale integralnymi elementami inteligentnych systemów produkcyjnych. Należy rozważyć zdolność integracji maszyny z systemami automatyzacji, systemami kontroli online i oprogramowaniem do zarządzania produkcją (MES). Niezależnie od tego, czy dążysz do szybkich zautomatyzowanych linii z centrami wiertarsko-gwinciarskimi, czy elastycznych jednostek produkcyjnych z pionowymi centrami obróbczymi, kluczowe jest zapewnienie kompatybilności dla przyszłych rozszerzeń i integracji.

Wniosek

Pionowe centrum obróbcze i centrum wiertarsko-gwinciarskie reprezentują dwie odrębne, ale uzupełniające się ścieżki technologiczne w precyzyjnej produkcji: pierwsze jest fundamentem do rozwiązywania złożonych wyzwań, podczas gdy drugie jest narzędziem do osiągania ekstremalnej wydajności. W dzisiejszym przemyśle, gdzie produkcja zmierza w kierunku automatyzacji i elastyczności, zrozumienie ich podstawowych różnic nie jest już prostym wyborem jednego lub drugiego, ale strategicznym zintegrowaniem obu w systemie produkcyjnym. Dzięki temu firmy mogą zbudować solidną przewagę konkurencyjną opartą na elastyczności, szybkości i precyzji.

W Taikan zapewniamy przywództwo technologiczne w obu dziedzinach. Zapoznaj się z naszą kompleksową gamą wysokowydajnych pionowych centrów obróbczych VMC i ultraszybkich centrów gwinciarskich, z których każde zostało zaprojektowane tak, aby zapewnić konkretne możliwości wymagane przez Twoją strategię produkcyjną. Współpracuj z nami, aby zbudować rdzeń produkcyjny, który jest odporny, wydajny i precyzyjnie skalibrowany na przyszłość.

Odkryj swoje optymalne rozwiązanie obróbcze. Odwiedźhttps://www.taikanmachine.com/aby dowiedzieć się więcej.
