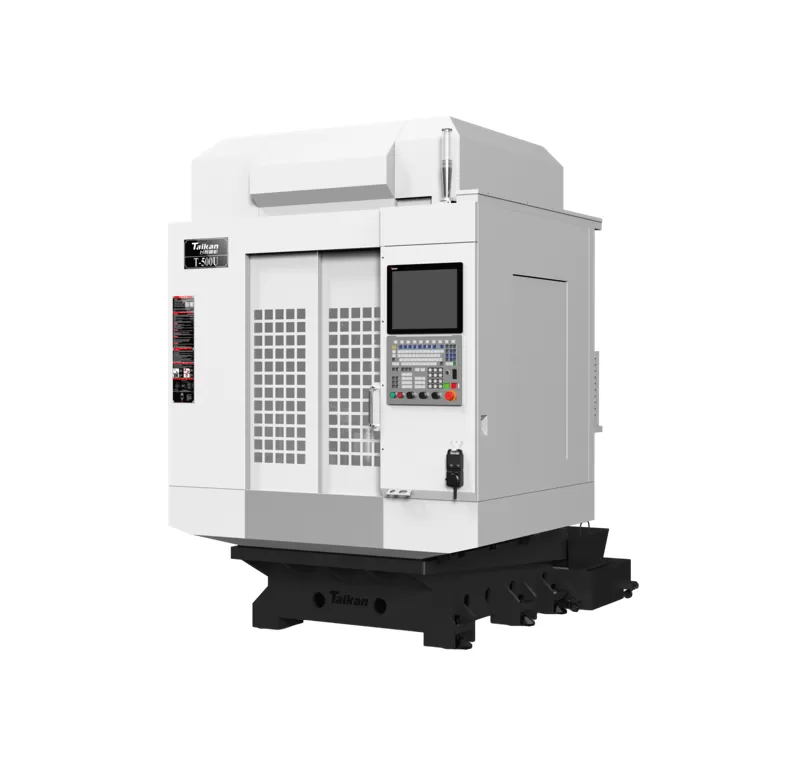

HT-500U 5-osiowe jednoczesne centrum obróbcze do wiercenia i gwintowania

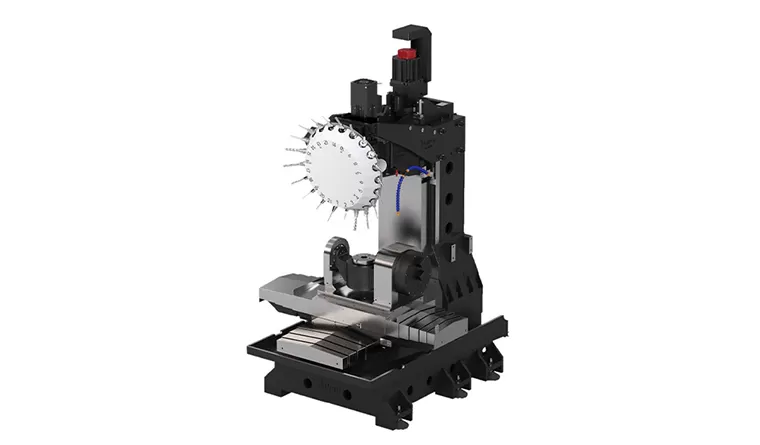

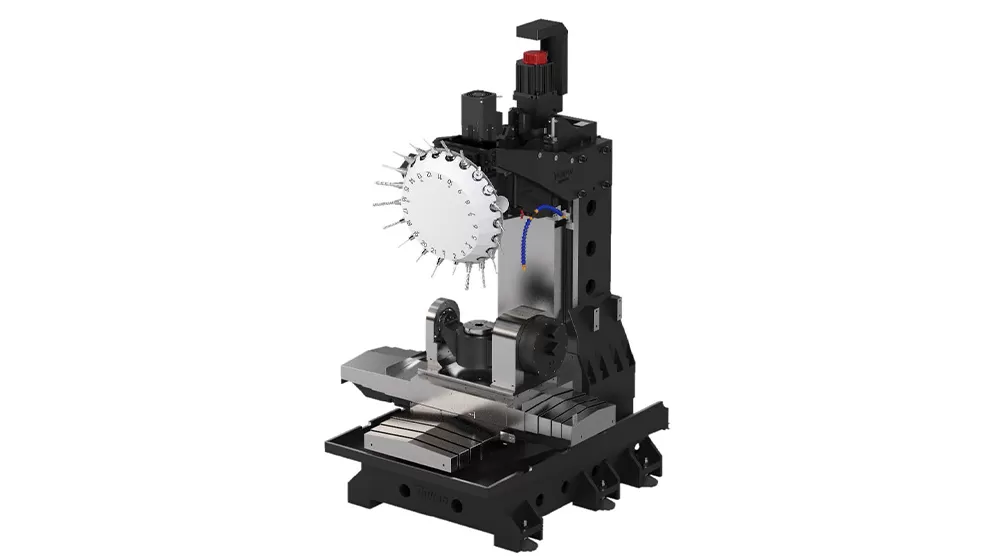

Konstrukcja podstawy wykorzystuje 6 stóp podporowych, opracowanych na podstawie analizy cyfrowej i specjalnego projektu.

Żeliwo jest odlewane w procesie Meehanite i poddawane pełnej obróbce cieplnej w celu wyeliminowania naprężeń wewnętrznych, co znacznie poprawia sztywność i odporność na drgania maszyny, zapewniając dobrą stabilność podczas szybkiego lub ciężkiego cięcia.

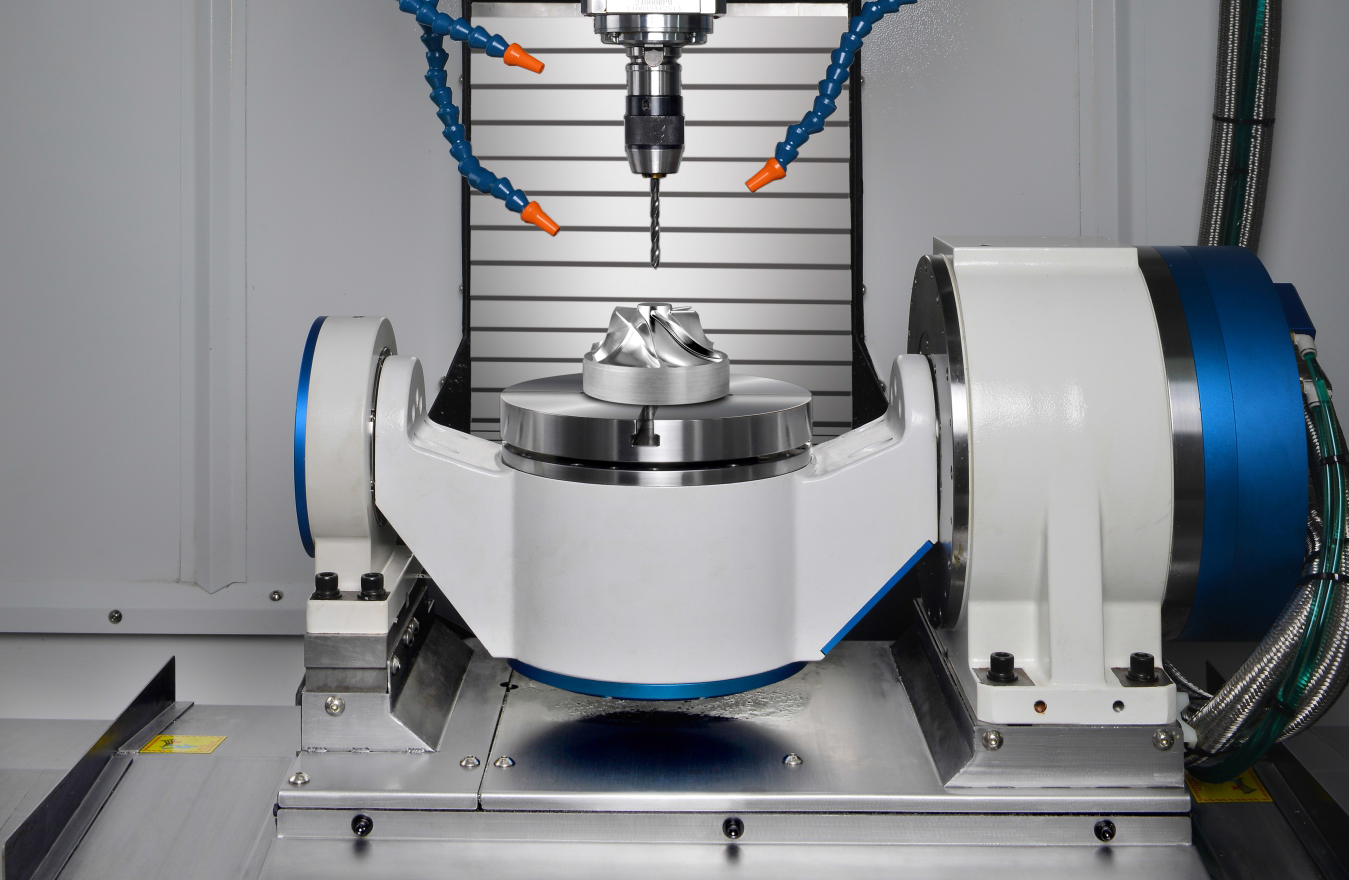

Obrabiarka wykorzystuje modułową konstrukcję i może być seryjnie produkowana oraz dostosowywana do zapotrzebowania rynku.

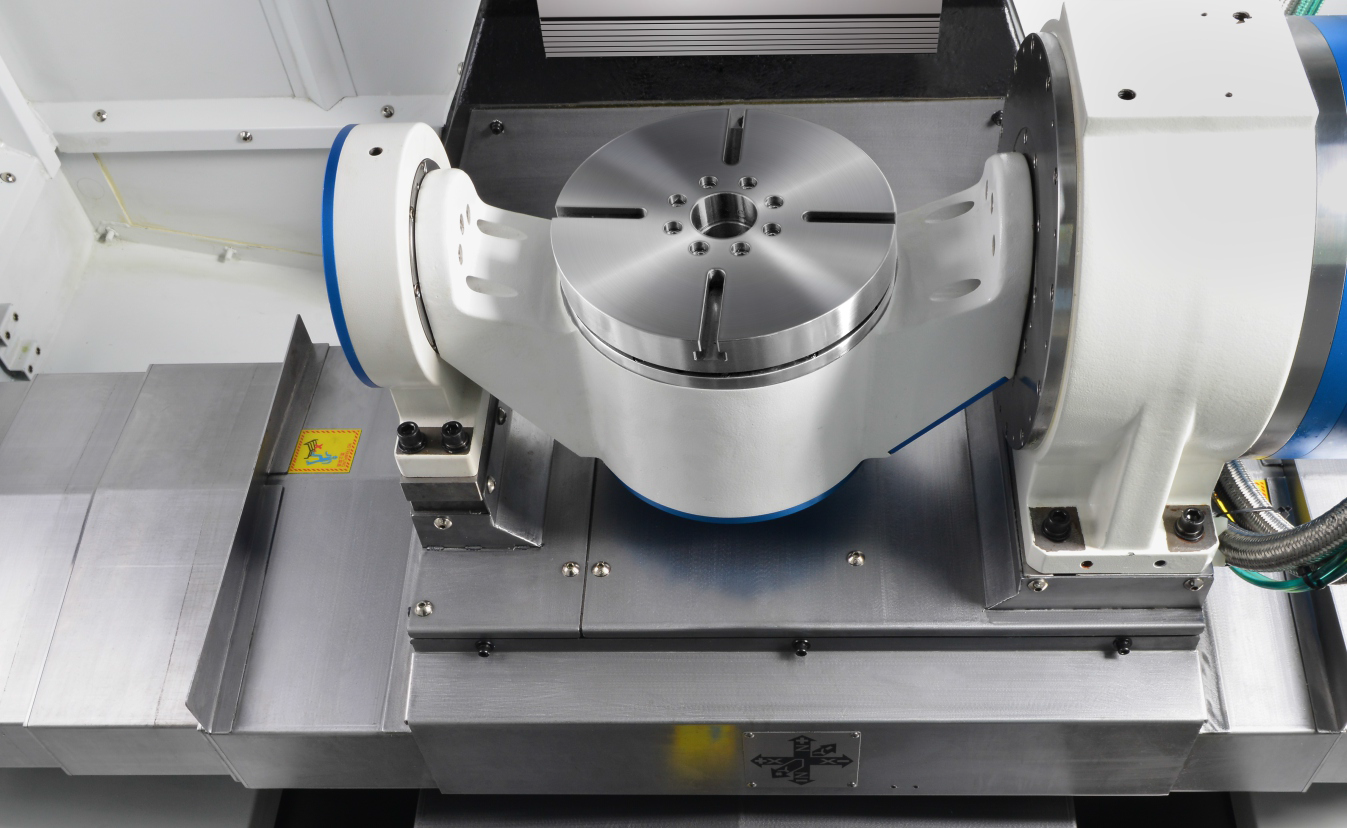

Oś A/C wykorzystuje bezpośrednio napędzany stół obrotowy DD. Stół obrotowy wykorzystuje silnik momentowy do bezpośredniego napędzania obciążenia. Nie posiada przekładni redukcyjnej, a jego konstrukcja jest kompaktowa. Umożliwia szybkie i wysokomomentowe cięcie, zapewniając większą prędkość i wyższą precyzję;

Kąt obrotu osi A/C stołu obrotowego: ±110°/360°, spełniający potrzeby obróbki większości części; Maksymalna prędkość osi A/C wynosi 200/250 obr./min, co znacznie poprawia wydajność obróbki.

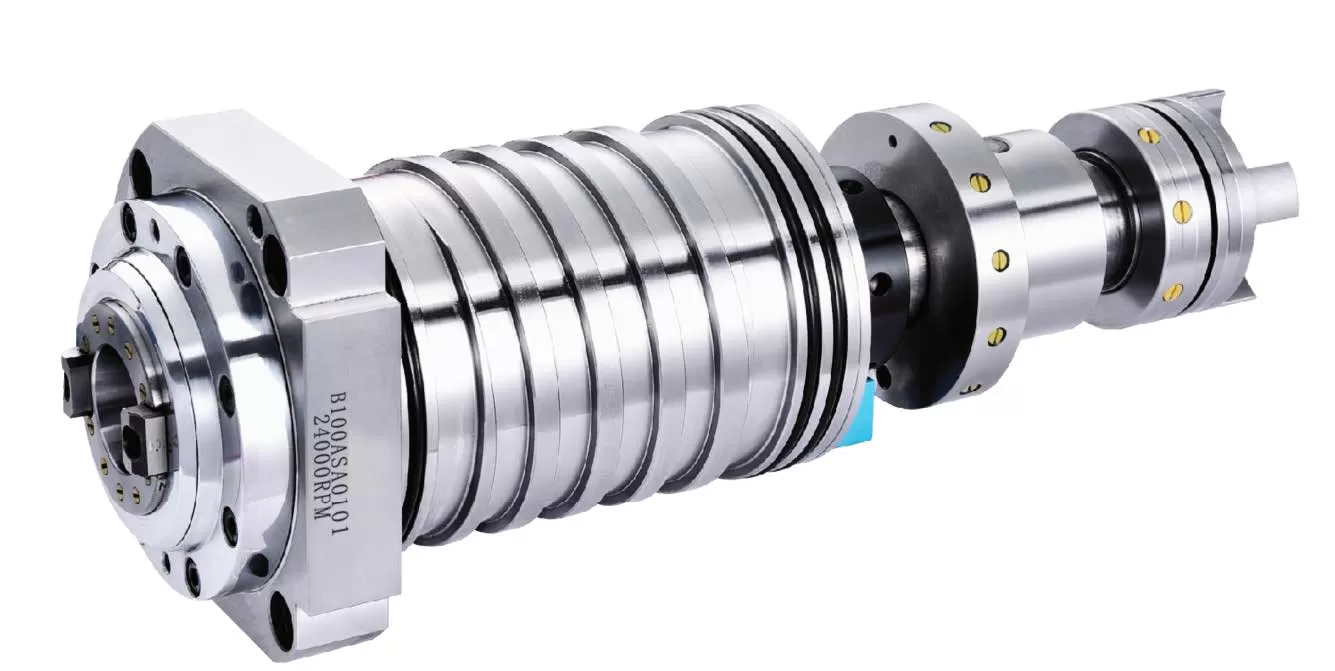

Standardowe precyzyjne wrzeciono o bezpośrednim sprzężeniu i prędkości 24000 obr./min opracowane przez Taikan zostało zweryfikowane na 90 000 jednostek, charakteryzuje się dużą prędkością i szybkim czasem reakcji. Wyposażone w ceramiczne łożyska kulkowe znacznie wydłuża żywotność wrzeciona.

Silnik wrzeciona i wrzeciono są napędzane przez bezpośrednie sprzężenie, co redukuje błędy gwintowania przy dużych prędkościach. Wysoka siła wyjściowa jest w pełni wykorzystywana w szybkiej i wydajnej obróbce.

Obrabiarka przyjmuje modułową konstrukcję, która może być seryjna i dostosowywana zgodnie z wymaganiami rynku.

Koszt dostosowania dla różnych klientów jest niższy.
