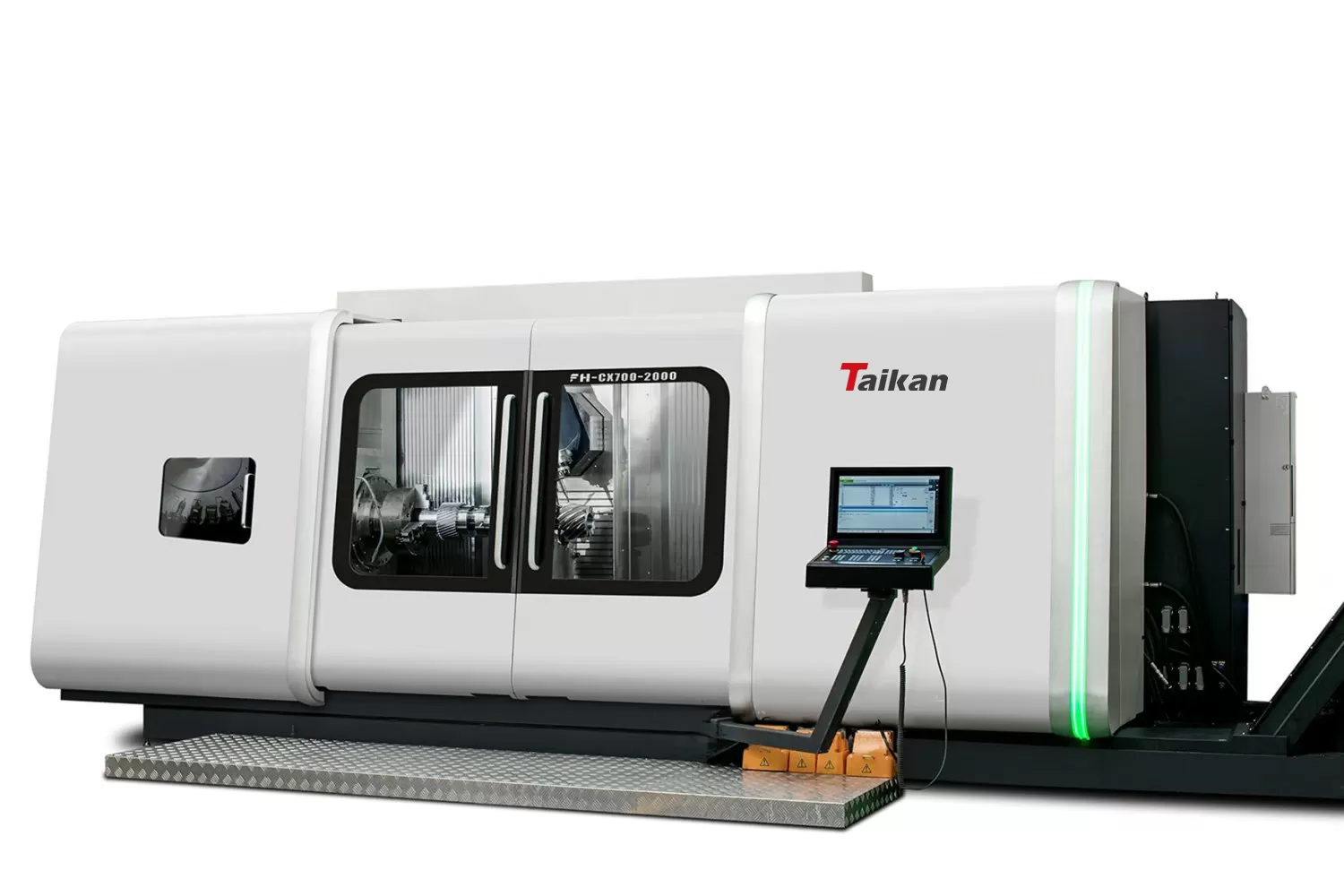

CX700-2000 7-osiowe, 5-osiowe jednoczesne centrum tokarsko-frezarskie — jeden montaż, nieograniczone możliwości.

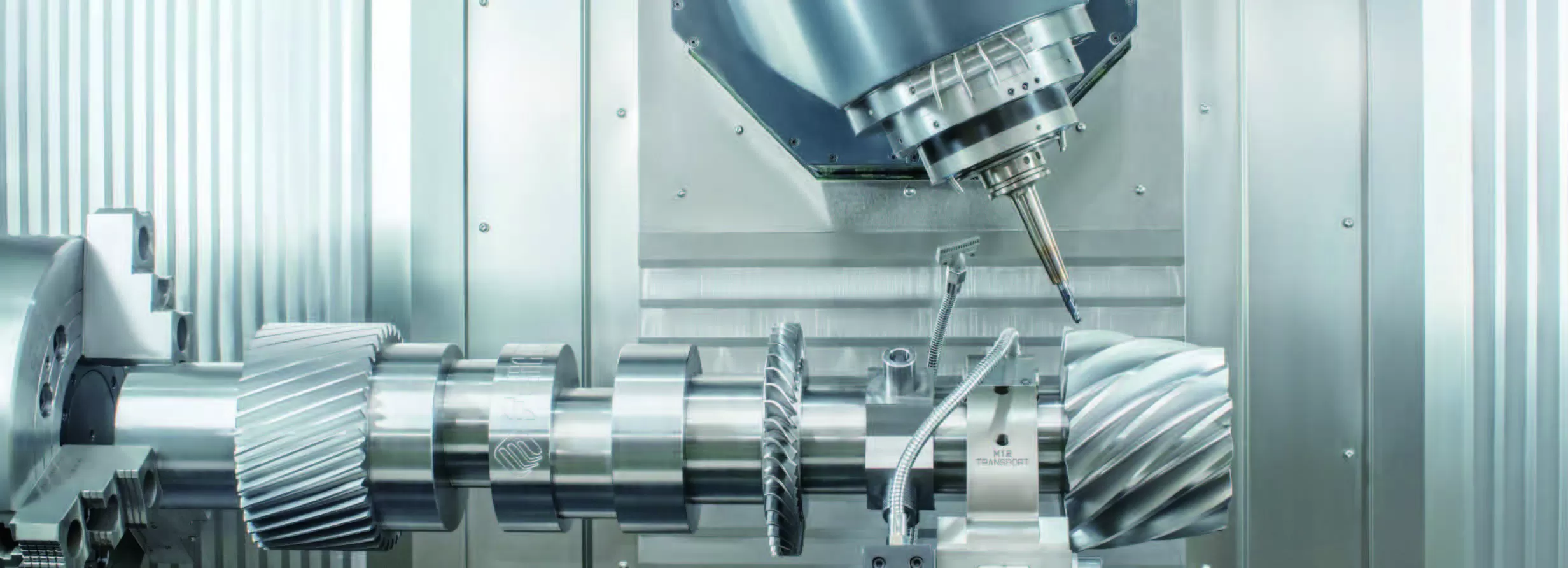

Osiągnij niezrównaną precyzję dziękiCX700-2000—centrum tokarsko-frezarskiemu zaprojektowanemu do frezowania, wiercenia, toczenia i złożonej obróbki konturowej 5-osiowej w jednym zamocowaniu. Idealne do wirników lotniczych, śrub okrętowych, wałów korbowych, wirników i innych wysoko wartościowych komponentów.

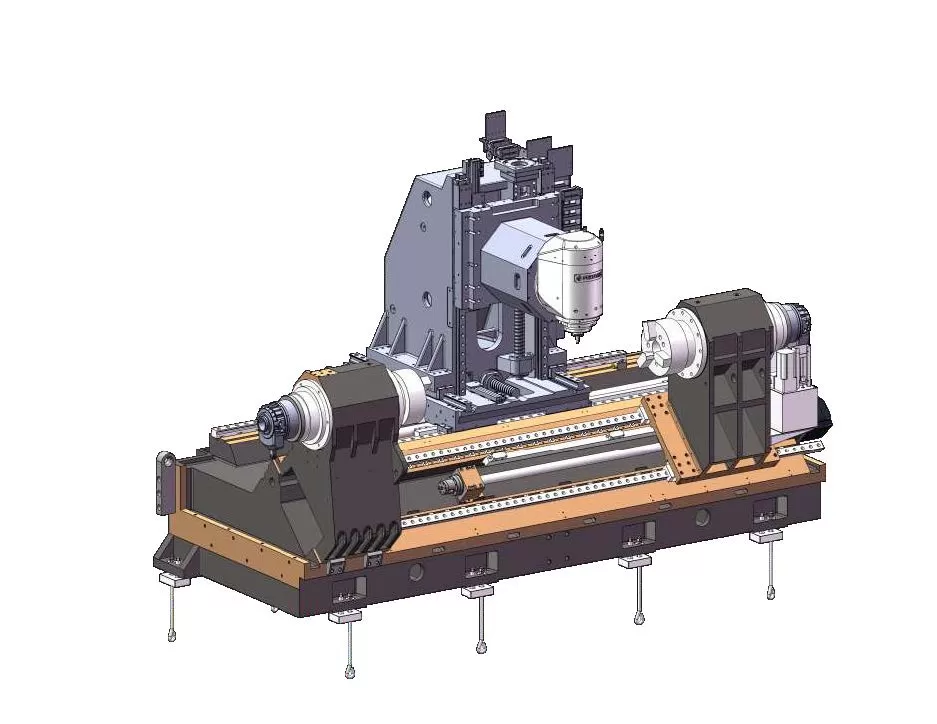

Doskonała integralność strukturalna

Podstawa maszyny wykonana jest z odlewu mineralnego, natomiast części ruchome z wysokogatunkowego żeliwa Meehanite – odprężonego poprzez hartowanie i sezonowanie naturalne, co zapewnia wyjątkową stabilność i odporność na drgania.

Konstrukcja z ruchomą kolumną do obróbki dużych części

Dzięki średnicy toczenia do630 mmi skokowi osi Y400 mm, maszyna umożliwia operacje mimośrodowe i pozaosiowe. Standardowe przeciw-wrzeciono pozwala na pełną obróbkę 6-stronną i prawdziwe frezowanie pięcioosiowe powierzchni swobodnych.

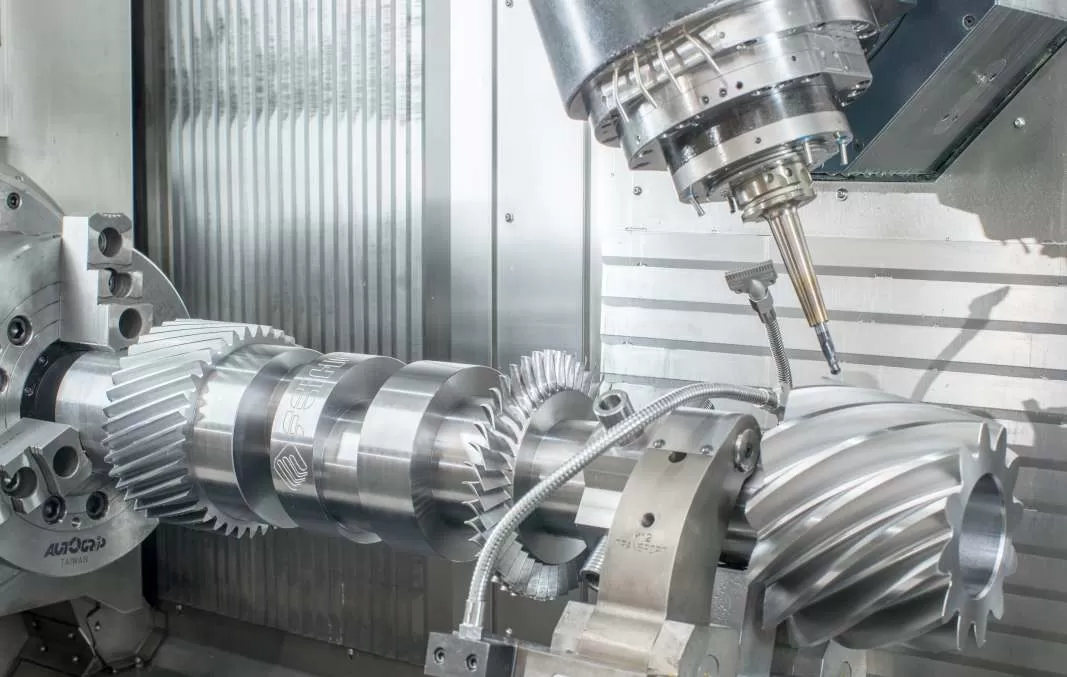

Toczenie i frezowanie z wysokim momentem obrotowym

Wrzeciono elektryczne Kessler(12,500 rpm, 54 kW, 210 Nm)zapewnia ekstremalną precyzję frezowania, wspomagane zewnętrznym chłodzeniem dla stałej wydajności termicznej.

Głowica frezarska z osią B z napędem bezpośrednim

Dzięki wbudowanemu silnikowi momentowemu, uchylna głowica frezarska zapewnia pracę bez luzów i doskonałą sztywność. Zintegrowane enkodery Heidenhain oraz pełna kontrola w zamkniętej pętli gwarantują ultra-precyzyjne pozycjonowanie.

Efektywne zarządzanie narzędziami

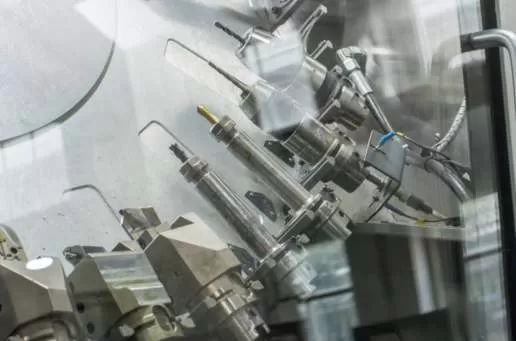

Magazyn narzędzi o dużej pojemności36-narzędziowy z napędem serwoumożliwia szybkie i stabilne wymiany narzędzi z wysoką powtarzalnością.

Wydajny układ CNC i napędowy

SiemensNapędy S120 z 3-krotną przeciążalnością i wysoko-dynamiczne silniki 1FT są sparowane z panelem sterowniczym TCU30.3 + ICP427E HMI, oferując solidną moc obliczeniową i płynną pracę
