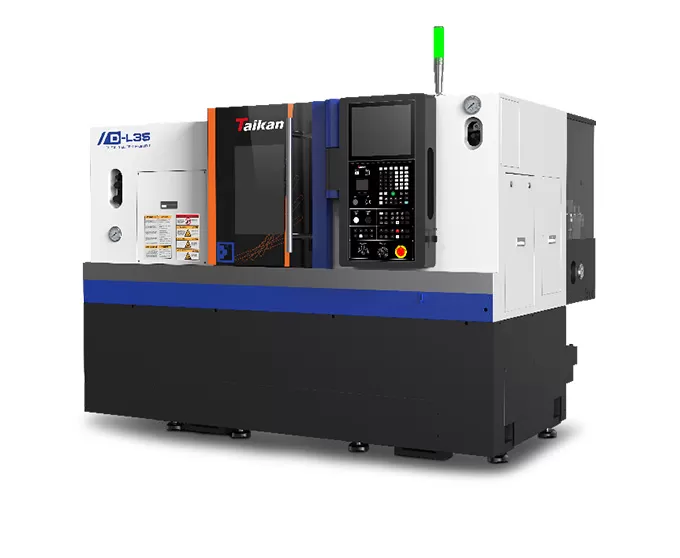

Charakterystyka tokarki poziomej CNC D-L35

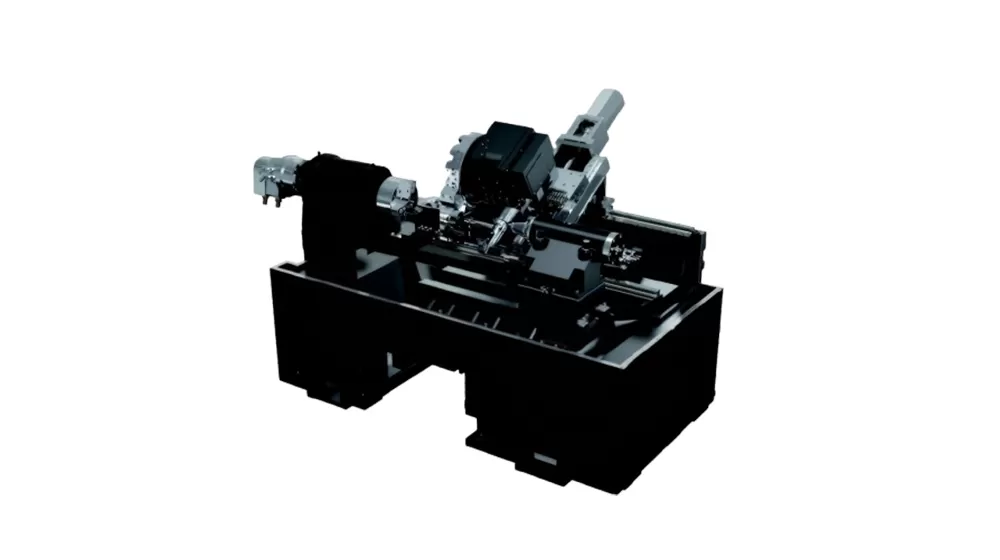

Ogólna struktura

Charakterystyka strukturalna całego łoża maszyny z szynami wysokimi i niskimi pod kątem 30°. Po analizie MES, układ żeber wzmacniających jest zoptymalizowany, aby osiągnąć doskonałą sztywność i niskie wibracje.
Oś X/Z wykorzystuje prowadnicę rolkową klasy P o dużej wytrzymałości 35 mm o strukturze o dużym rozstawie, która może obsługiwać operacje z dużym obciążeniem.

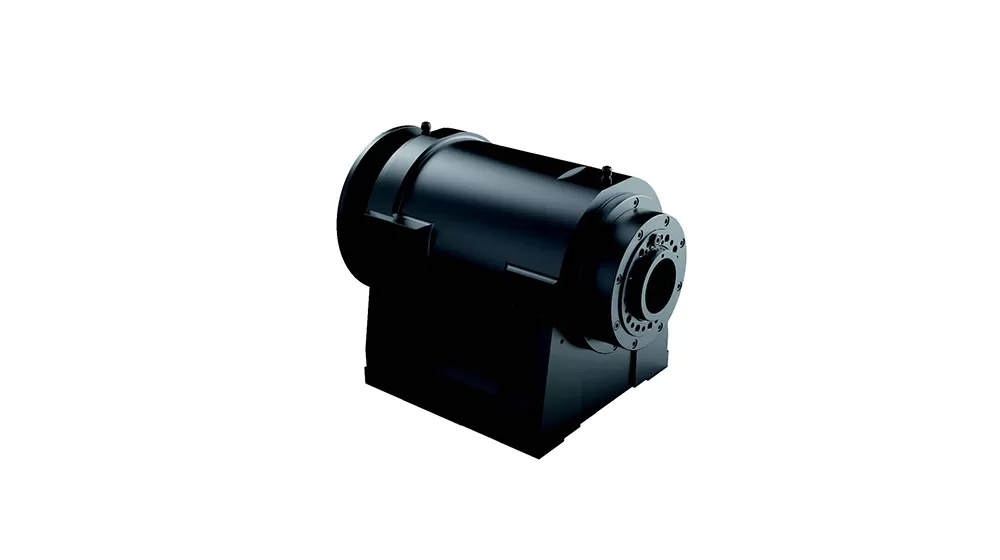

wrzeciono motorowe

Zastosowano w nim specjalne łożyska klasy P4 do obrabiarek, smarowane specjalnym smarem łożyskowym, aby zachować dobrą dokładność i długą żywotność.
Cechy wysokiej sztywności i dużego momentu obrotowego wrzeciona motorowego znacznie poprawiają wydajność produkcji i obróbki oraz zapewniają doskonały efekt ponownego cięcia wrzeciona.

Elementy wrzeciona są chłodzone wodą lub olejem, aby zmniejszyć wpływ nagrzewania się wrzeciona na dokładność obróbki.

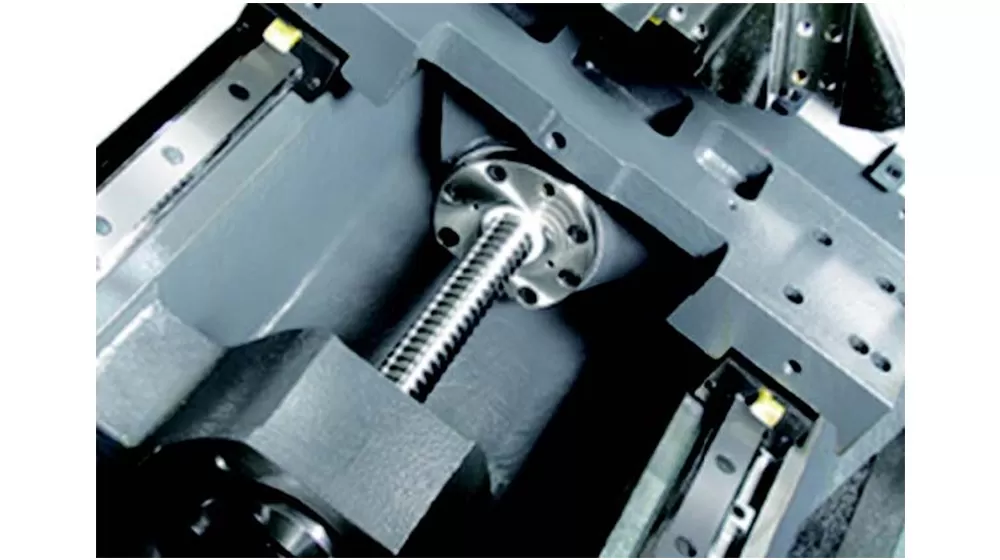

Precyzyjna śruba i prowadnica

Oś X/Z wykorzystuje importowaną 32 szybką, cichą, pustą śrubę kulową. Śruba stosuje proces wstępnego rozciągania, aby skutecznie zmniejszyć wpływ nagrzewania się śruby na dokładność transmisji.

Szybki posuw może osiągnąć 30 m/min, dokładność pozycjonowania wynosi 0,003 mm; osie X/Z wszystkie używają rolki 35 mm

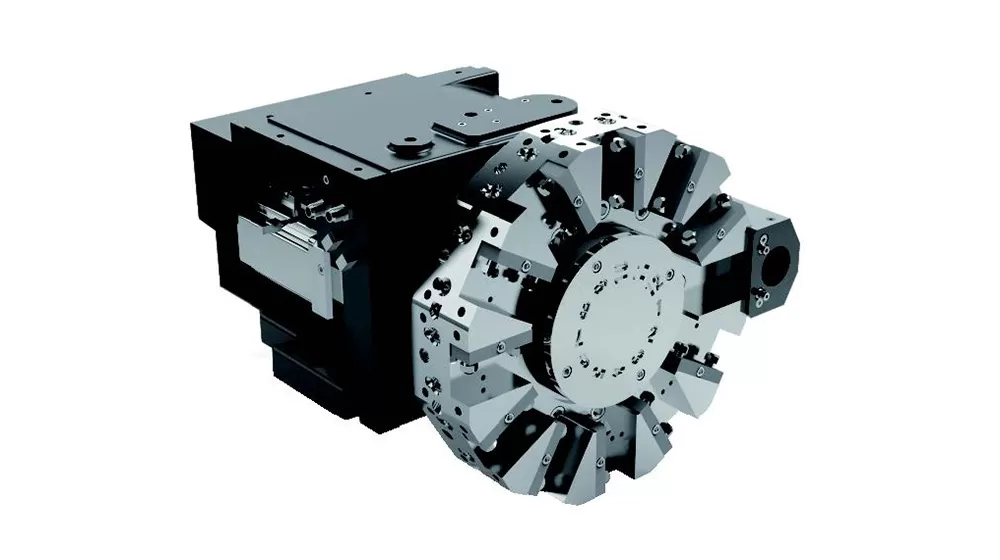

wieżyczka serwo

Standardowa głowica narzędziowa napędzana jest serwomotorem i posiada wewnętrzny mechanizm redukcyjny zapewniający precyzyjny i niezawodny ruch.
Głowica narzędziowa może obracać się w obu kierunkach, a prędkość reakcji zmiany narzędzia jest szybka i płynna.

Tokarka pozioma CNC jest wyposażona w specjalne narzędzia, które skutecznie zapobiegają gromadzeniu się opiłków żelaza i znacząco wydłużają żywotność narzędzi.

Zastosowanie tokarki poziomej CNC D-L35

Ta tokarka CNC jest szeroko stosowana w obróbce małych i średnich tarcz, wałów oraz innych części obrotowych. Charakteryzuje się dużą wydajnością obróbki i wysoką dokładnością pozycjonowania. Jest szczególnie wyspecjalizowana w takich dziedzinach metalowych jak koła zębate, łożyska, małe zespoły piast kół, energia odnawialna, przemysł naftowy oraz części samochodowe.

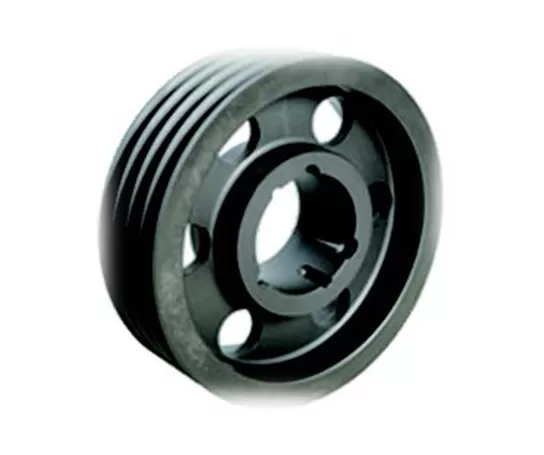

Przykład detalu 1

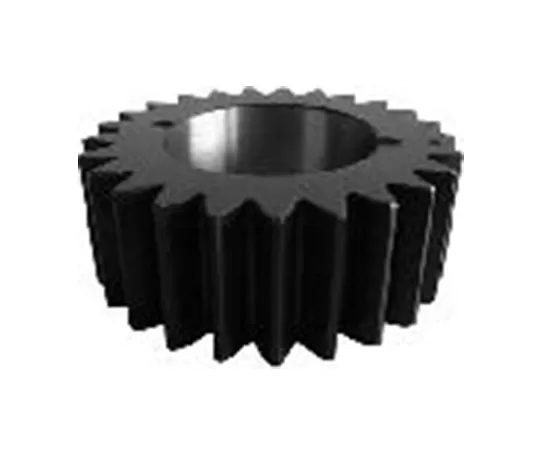

Przykład obrabianego detalu 2

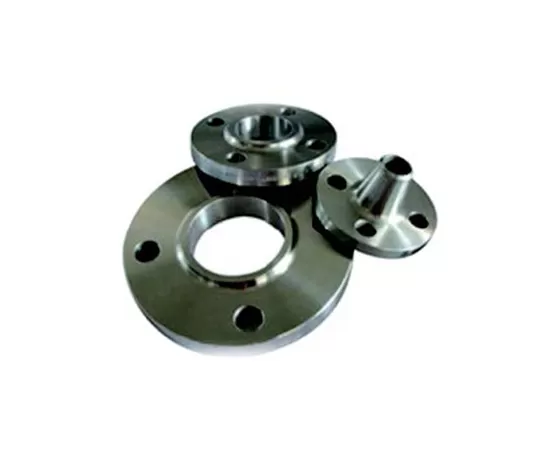

Przykład detalu 3

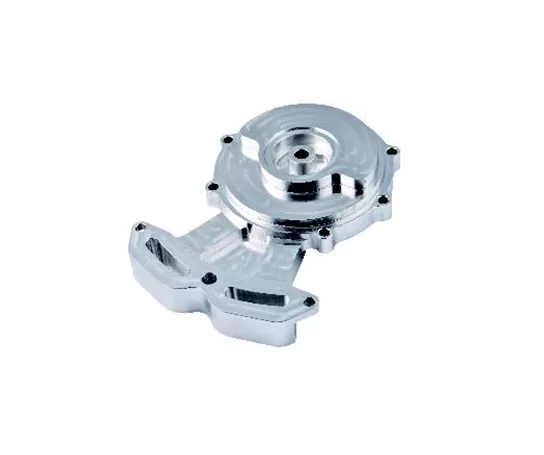

Przykład detalu 4

Specyfikacja tokarki poziomej D-L35

Name		Unit	Spec.	Uwagi
Zakres obróbki	Maksymalna średnica toczenia na łożu	mm	φ500
	Maksymalna średnica obróbki (wrzeciono/tarcza)	mm	φ300/φ350
	Maksymalna długość obróbki	mm	560
	Maksymalna średnica pręta	mm	φ52
Przesuwy	Przesuw osi X	mm	190
	Moc silnika/moment zatrzymania osi X	kW/Nm	2.2/38
	Przesuw osi Z	mm	580
	Moc silnika/moment zatrzymania osi Z	kW/Nm	2.2/38
Wrzeciono	Moc wyjściowa (S1/S6)	kw	11/22
	Rodzaj końcówki wrzeciona		A2-6
	Prędkość obrotowa wrzeciona	r/min	0-4000
	Średnica otworu wrzeciona	mm	φ63
Prędkości szybkie	Prędkość szybkiego przesuwu (oś X)	m/min	30
	Prędkość szybkiego przesuwu (oś Z)	m/min	30
	Prędkość posuwu skrawającego	mm/min	1~8000
Narzędzie	Pojemność narzędziowa	T	12
	Czas indeksacji narzędzia	sekund/bit	0.5
	Wymiar korpusu narzędzia tokarskiego	mm	25×25
	Maks. średnica narzędzia do wytaczania	mm	40
Dokładność	Dokładność pozycjonowania (oś X)	mm	0.006
	Dokładność pozycjonowania (oś Z)	mm	0.006
	Powtarzalność (oś X)	mm	0.004
	Powtarzalność (oś Z)	mm	0.004
Inne	Moc zasilania	kVA	20
	Pojemność zbiornika chłodziwa fluorkowego	L	150
	Wymiary maszyny	mm	2430×1740×2030	Zbiornik chłodziwa z ręcznym usuwaniem wiórów
	Masa netto maszyny (ok.)	kg	3600
