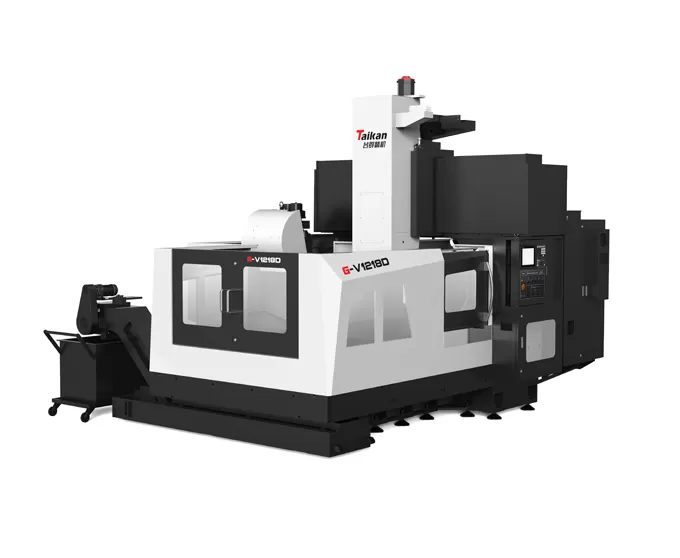

Name: G-V1218D centrum obróbkowe wrzeciona z napędem bezpośrednim
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla G-V1218D wrzeciona z napędem bezpośrednim Gantry Machining Center

Struktura maszyny

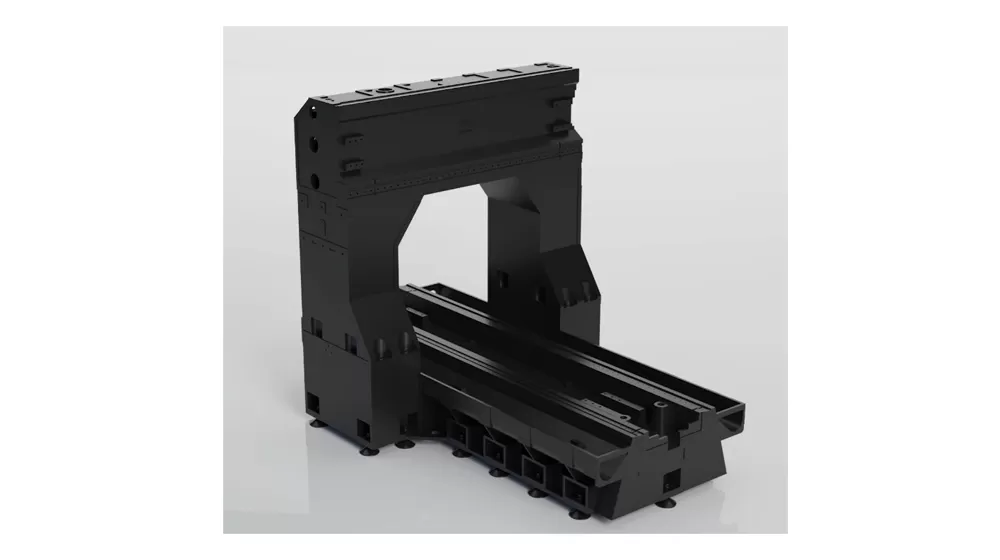

Zintegrowana konstrukcja: Maszyna posiada konstrukcję typu gantry ze zintegrowaną kolumną i belką poprzeczną, co zwiększa ogólną sztywność.
Z-Axis Balance System: Wykorzystuje ciśnienie azotu, aby zrównoważyć ciężar skrzynki wrzeciona i tłoka, zmniejszając obciążenie silnika servo. Minimalizuje to wibracje i deformacje, poprawiając dokładność i stabilność obróbki. Dodatkowo zmniejsza zużycie mechaniczne, wydłużając żywotność maszyny.

3-osiowy system ruchu

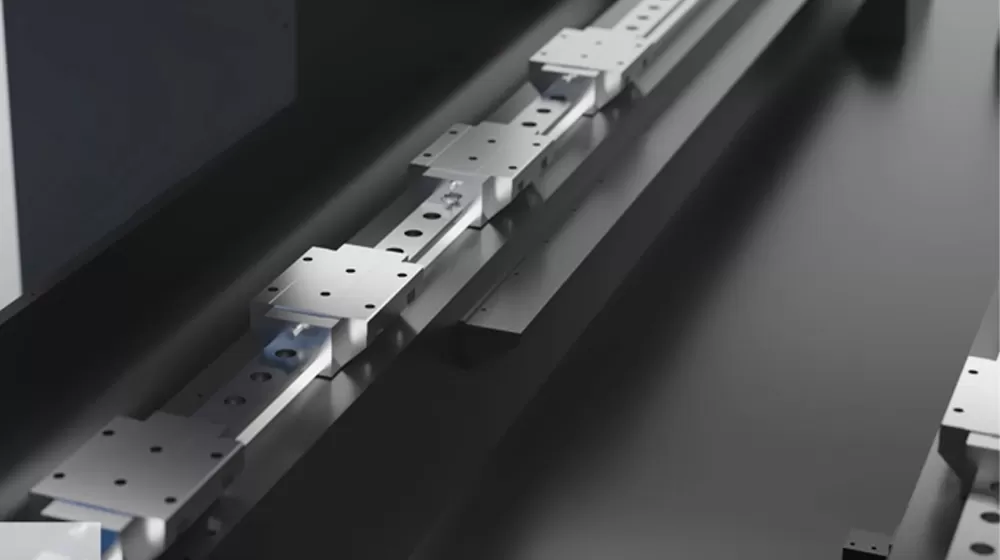

3-osiowa prowadnica: przyjmuje konstrukcję prowadnicy liniowej typu rolkowego, zapewniając szybką dynamiczną reakcję i wysoką precyzję, zapewniając płynną pracę bez pełzania.
Układ napędowy: Silnik serwo jest bezpośrednio sprzężony z precyzyjną śrubą kulową, w połączeniu ze stałą wstępnie naprężoną konstrukcją na obu końcach, co zapewnia wysoką dokładność i stabilność transmisji.

Szybkie bezpośrednio sprzężone wrzeciono

Wrzeciono o dużej prędkości: wrzeciono sprzężone bezpośrednio BT40 o maksymalnej prędkości 12 000 obr/min, zapewniające doskonałą wydajność i wydajność cięcia.
Chłodziwo Zapobieganie: Przedni koniec wrzeciona ma labiryntową konstrukcję uszczelniającą i system ochrony kurtyny powietrznej, skutecznie zapobiegając przedostawaniu się płynu chłodzącego do łożysk wrzeciona, wydłużając żywotność.
Kontrola termiczna: Wyposażona w centralną funkcję nadmuchu powietrza i automatyczny system chłodzenia cyrkulacyjnego, znacznie zmniejszając wzrost temperatury i odkształcenie termiczne, zapewniając wysoką dokładność i stabilność obróbki.

ATC

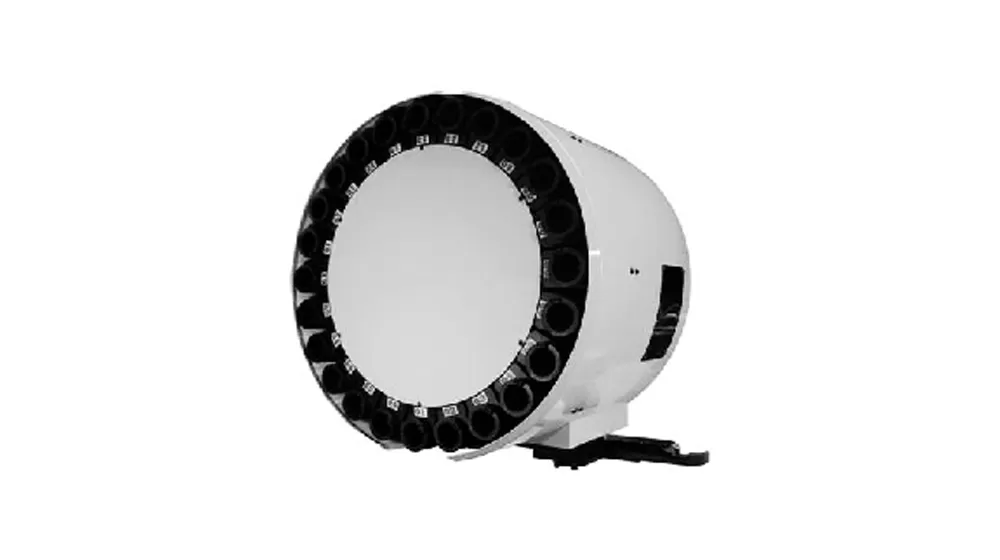

24-Magazyn Tool Disc

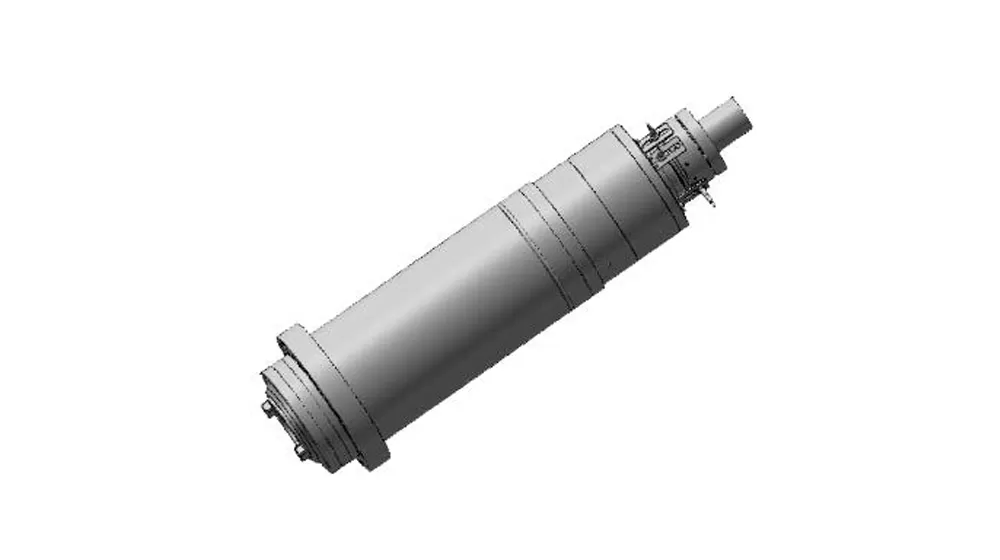

Szybkie bezpośrednio sprzężone wrzeciono

Zastosowanie G-V1218D wrzeciona Gantry z napędem bezpośrednim

Seria maszyn jest używana głównie do szybkiej i precyzyjnej obróbki części w branżach takich jak komponenty samochodowe, formy, maszyny budowlane, zawory, tranzyt kolejowy, energia, maszyny rolnicze, i maszyny górnicze.

G-V1218D centrum obróbkowe wrzeciona z napędem bezpośrednim

Przedmiot			Jednostka	G-V1218D	G-V1220D	G-V1225D	G-V1230D	G-V1630D	G-V1220D(BT50)
Podróże	Podróż w osi X		Mm	1800	2100	2600	3150	3150	2100
	Podróż w osi Y		Mm	1380 (zmiana narzędzia 50)	1500			1800	1500 (zmiana narzędzia 50)
	Podróż w osi Z		Mm	700					700
	Odległość od końca wrzeciona do stołu		Mm	150 ~ 850	195 ~ 895				100 ~ 800
	Efektywna szerokość suwnicy		Mm	1350	1560			1800	1560
Stół	Rozmiar tabeli (L × W)		Mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Maks. obciążenie		Kg	4000	4000	5000	6000	8000	4000
	T-slot (szerokość × Pitch × Qty)		Mm	22 × 160 × 7	22 × 160 × 7			22 × 160 × 9	22 × 160 × 7
Wrzeciono	Typ napędu		/	Bezpośrednie połączenie					Bezpośrednie połączenie
	Maks. prędkość wrzeciona		R/min	12000					8000(Opt.10000)
	Moc wrzeciona (znamionowa/szczytowa)		KW	11/15					15/18.5(Opt.11/15)
	Wyjście momentu obrotowego (znamionowe/szczytowe)		N.m	52,5/95,5					143/236(Opt.52.5/95.5)
	Stożek wrzeciona		/	BBT40/BT40					BT50(Opt.BBT50)
ATC (Opt.)	Liczba narzędzi		T	24					Opt.24
	Maks. narzędzie dia. (Pełne/Sąsiadujące)		Mm	Φ80/Φ150					Opt.Φ110/Φ200
	Maks. długość narzędzia		Mm	250					Opt.350
	Maks. waga narzędzia		Kg	7					Opt.18
Prędkość	Zakres szybkości posuwu (cięcie)		M/min	10					10
	Szybki trawersPrędkość (oś X/Y/Z)		M/min	20/20/16		16/16/12			16/16/12
Dokładność	Dokładność pozycjonowania		Mm	0,015/0,012/0,012		0,02/0,015/0,012			0,015/0,012/0,012
	Powtarzalność		Mm	0,008/0,008/0,008/0,008		0,012/0,008/0,008			0,008/0,008/0,008/0,008
Inne	Przeciwwaga osi Z		/	Bilans azotowy					Bilans azotowy
	System CNC		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Dopływ powietrza	Przepływ	L/min	280(ANR)					280(ANR)
		Ciśnienie	MPa	0,5 ~ 0,8					0,5 ~ 0,8
	Całkowita pojemność elektryczna		KVA	40					40
	Pojemność zbiornika płynu chłodzącego		L	400					400
	Rozmiar maszyny	Długość	Mm	5000	5100	6300	7800	7800	5100
		Szerokość	Mm	4700	4900			5400	4800
		Wysokość	Mm	4400	4550			4550	4550
	Obudowa maszyny		-	Pełna blacha obwodowa					Pełna blacha obwodowa

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

FANUC

Siemens

Mitsubishi
