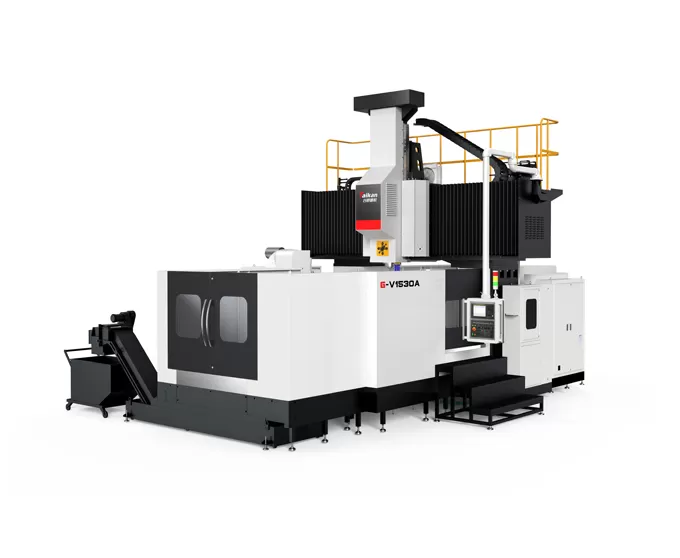

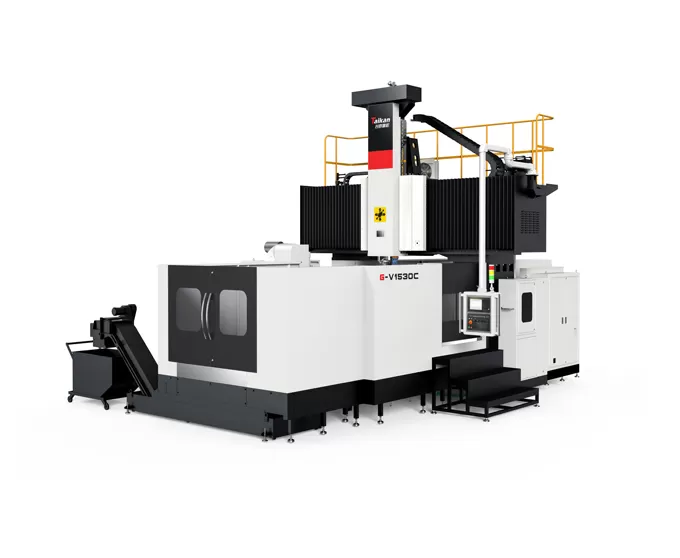

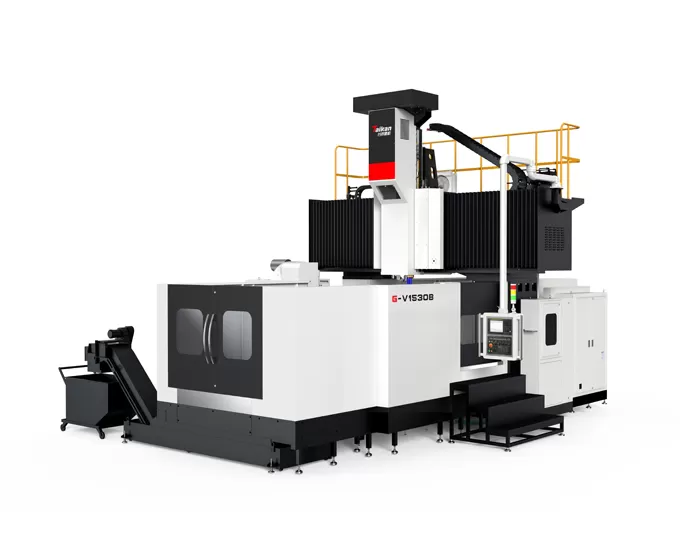

Name: G-V1530A/B/C/Z 3-osiowe prowadnice liniowe Gantry centrum obróbkowe
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka 3-osiowych przewodników liniowych G-V1530A/B/C/Z Gantry Machining Center

Struktura maszyny

Maszyna posiada stałą konstrukcję ramy gantry z ruchomym stołem roboczym.
Wiązka o wysokiej sztywności: Belka przyjmuje prostokątny łuk o dużym przekroju. Stosunek wysokości do szerokości jest optymalizowany poprzez analizę symulacji, znacznie zwiększając jego odporność na zginanie i skręcanie, zapewniając stabilność precyzji.
Duży krzyż o przekroju poprzecznym: taran ma rozmiar przekroju 420x420mm, wsparty na czterech liniowych szynach prowadzących w układzie półzamkniętym. Zapewnia to wsparcie o wysokiej wytrzymałości przy niskim oporze tarcia, zapewniając zerowe pełzanie przy niskich prędkościach, minimalne wibracje, szybką reakcję i doskonałą wydajność dynamiczną i statyczną, niskie wymagania konserwacyjne i długą żywotność.
Stół wielokrotnego wsparcia: Stół jest obsługiwany przez wiele blisko rozmieszczonych slajdów, zapewniając stabilną i niezawodną wydajność nośną z doskonałą precyzją retencji.

Różnorodne opcje wrzeciona

Różne opcje napędu
Konfigurowalny z napędem pasowym, przekładnią, wrzecionem elektrycznym i automatyczną głowicą frezowania pod kątem prostym.
Wrzeciono z napędem zębatym
Posiada interfejs BT50 o maksymalnej prędkości 6000 obr/min i wyjściowym momencie obrotowym do 1331Nm. Skrzynia biegów i silnik główny są oddzielone od wrzeciona, skutecznie minimalizując problemy z dokładnością spowodowane wytwarzaniem ciepła.
Wrzeciono zmotoryzowane
Wytrzymałe BT50-10000rpm wrzeciono elektryczne o dużej mocy, które zapewnia wysoki moment obrotowy, dużą prędkość i niskie wibracje, zapewniając wyjątkowe wrażenia podczas obróbki.
Wrzeciono napędzane pasem
Wykorzystuje BT50-6000rpm szybkobieżną jednostkę wrzeciona, oferującą wydajną wydajność cięcia.
Kontrola termiczna
Standard z układem chłodzenia oleju w celu zmniejszenia temperatury wrzeciona, przedłużenia żywotności łożyska i zminimalizowania wpływu termicznego

System paszowy

Szyny trójliniowe: Wszystkie trzy osie (XYZ) wykorzystują wytrzymałe rolkowe szyny prowadzące, które są łatwe w utrzymaniu, mają niski opór tarcia, szybką reakcję ruchomych części, zero pełzania przy niskich prędkościach oraz doskonała wydajność dynamiczna i statyczna.
Napęd pasowy: Silniki o osi XY wykorzystują redukcję pasa, aby zwiększyć moment obrotowy przekładni, zmniejszyć bezwładność obciążenia, poprawić wydajność napędu i zapewnić prostą i opłacalną konserwację.
Przekładnia: Silnik jest redukowany przez reduktor niskiego luzu, zwiększając przenoszenie momentu obrotowego. W połączeniu z większymi śrubami pociągowymi zapewnia to szybkie prędkości jazdy, stabilną wydajność i wysoką precyzję (oś X ≥ 4200mm/oś Y ≥ 3700mm).
Równoważenie azotu: Układ napędowy osi Z wykorzystuje silnik serwo bezpośrednio sprzężony ze śrubą kulową, z dwucylindrowym systemem wyważania po obu stronach suwaka, aby zapewnić płynne odwrócenie posuwu osi Z i szybką reakcję dynamiczną.
Kompensacja termiczna: Śruba kulowa ma wstępnie naprężoną strukturę na obu końcach, skutecznie eliminując straty precyzji spowodowane rozszerzalnością cieplną.

Usuwanie wiórów i zbiornik płynu chłodzącego

Przenośnik spiralny: Jeden zestaw po każdej stronie stołu roboczego, o średnicy śruby 120mm i dużym kwadratowym przekroju stalowym, szybko wydalający wióry na zewnątrz maszyny.
Przenośnik podnoszący chip typu łańcuchowego: Znajduje się na końcu maszyny, z nachyleniem 45 stopni, szerszą płytą łańcuchową i prętami skrobaków piłokształtnych, szybko zbierając wióry do małego przenośnika wiórów.
Mały przenośnik chipów: zbiera i transportuje żetony.
Zbiornik płynu chłodzącego: wielowarstwowy system filtracji do filtrowania zanieczyszczeń i zapewnienia gładkiej obróbki.

Usuwanie wiórów i zbiornik płynu chłodzącego

Zastosowanie 3-osiowych przewodników liniowych G-V1530A/B/C/Z Gantry Machining Center

Seria maszyn jest używana głównie do szybkiej i precyzyjnej obróbki części w branżach takich jak komponenty samochodowe, formy, maszyny budowlane, zawory, tranzyt kolejowy, energia, maszyny rolnicze, i maszyny górnicze.

Specyfikacje 3-osiowych przewodników liniowych G-V1530A/B/C/Z Gantry Machining Center

Przedmiot			Jednostka	G-V1520B	G-V1530B	G-V1540B	G-V1520C	G-V1530C	G-V1540C
Podróże	Podróż w osi X		Mm	2200	3200	4200	2200	3200	4200
	Podróż w osi Y		Mm	2200			2200
	Podróż w osi Z		Mm	1000(Opt.1250)			1000(Opt.1250)
	Odległość od końca wrzeciona do stołu		Mm	250 ~ 1250(Opt.250 ~ 1500)			100 ~ 1100(Opt.100 ~ 1350)
	Efektywna szerokość suwnicy		Mm	1980			1980
Stół	Rozmiar tabeli (L × W)		Mm	1500 × 2000	1500 × 3000	1500 × 4000	1500 × 2000	1500 × 3000	1500 × 4000
	Maks. obciążenie		Kg	6000	10000	13000	6000	10000	13000
	T-slot (szerokość × Pitch × Qty)		Mm	28 × 160 × 9			28 × 160 × 9
Wrzeciono	Typ napędu		/	Napęd przekładni (napęd opt. belt)			Wrzeciono zmotoryzowane
	Maks. prędkość wrzeciona		R/min	6000			15000 (Opt. 18000 、 10000)
	Moc wrzeciona (znamionowa/szczytowa)		KW	15/18.5			15/22
	Wyjście momentu obrotowego (znamionowe/szczytowe)		N.m	807/1331			45,7/73,6
	Sekcja Ram (Square ram)			420 × 420 (Opt. Oś Z skrzynka sposoby 400 × 400, 450 × 450)			420 × 420
	Stożek wrzeciona		/	BT50			BBT40 (Opt. HSK-A63 、 BT50)
ATC (Opt.)	Liczba narzędzi		T	24(40)			24
	Maks. narzędzie dia. (Pełne/Sąsiadujące)		Mm	Φ110/φ200			Φ80/φ150
	Maks. długość narzędzia		Mm	350			250
	Maks. waga narzędzia		Kg	18			8
Prędkość	Zakres szybkości posuwu (cięcie) M/min		10/10/10	10/10/10	8/8/8	10/10/10	10/10/10	8/8/8
	Szybka prędkość obrotu (oś X/Y/Z)		M/min	15/15/15	15/15/15	10/15/15	15/15/15	15/15/15	10/15/15
Dokładność	Dokładność pozycjonowania (Bez/ze skalą)	X	Mm	0,023/0,019	0,027/0,023	0,032/0,028	0,023/0,019	0,027/0,023	0,032/0,028
		Y	Mm	0,023/0,019			0,023/0,019
		Z	Mm	0,018/0,014			0,018/0,014
	Powtarzalność (Bez/ze skalą)	X	Mm	0,014/0,012	0,017/0,015	0,02/0,018	0,014/0,012	0,017/0,015	0,02/0,018
		Y	Mm	0,014/0,012			0,014/0,012
		Z	Mm	0,012/0,011			0,012/0,011
Inne	Przeciwwaga osi Z		/	Hydrauliczny bilans azotowy			Hydrauliczny bilans azotowy
	System CNC		/	FANUC 0I-MF PLUS (Opt. Siemens 828D)			FANUC 0I-MF PLUS (Opt. Siemens 828D)
	Dopływ powietrza	Przepływ	L/min	300			300
		Ciśnienie	MPa	0,6 ~ 0,8			0,6 ~ 0,8
	Całkowita pojemność elektryczna		KVA	50			60
	Pojemność zbiornika płynu chłodzącego		L	500			500
	Rozmiar maszyny	Długość	Mm	6406	7676	10241	6406	7676	10241
		Szerokość	Mm	5576			5576
		Wysokość	Mm	5200(5900, gdy oś Z jest opcjonalna)			5200(5900, gdy oś Z jest opcjonalna)
	Obudowa maszyny		-	Pełna blacha obwodowa			Pełna blacha obwodowa

Uwagi:

1. G-V1520A, G-V1530A, G-V1540A-opcjonalnie wrzeciono napędzane paskiem 6000 obr/min, wyjściowy moment obrotowy 186/297 N • m.

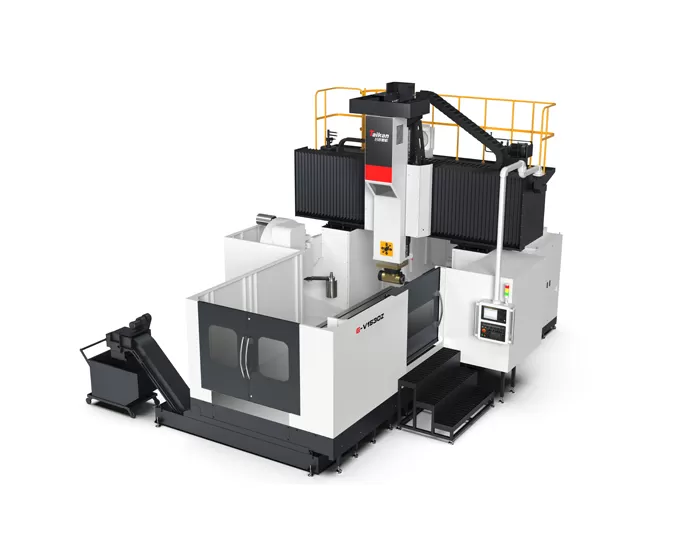

2. G-V1530Z, G-V1540Z-Opcjonalnie w pełni automatyczna głowica frezująca pod kątem prostym, o przesuwie w osi Y 2700mm.

3. G-R1520B, G-R1530B, G-R1540B-opcjonalny kwadratowy ram osi Z (Z = 1000mm, maszyna hOsiem 5600mm; Z = 1250mm, wysokość maszyny 6300mm).

4. G-R1530Z, G-R1540Z-opcjonalna kwadratowa głowica frezująca z osią Z, automatyczna głowica frezująca pod kątem prostym (przesuw osi Y 2700mm; Z = 1000mm, wysokość maszyny 5600mm; Z = 1250mm, wysokość maszyny 6300mm).

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.
