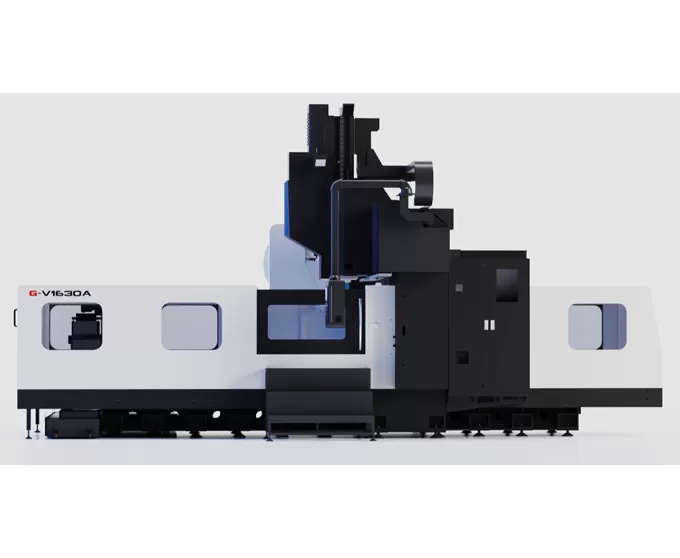

Name: G-V1630 3-osiowe przewodniki liniowe A/B/C Gantry centrum obróbkowe
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Zastosowanie G-V1630 3-osiowego prowadnic liniowych A/B/C Gantry Machining Center

Maszyna nadaje się do przetwarzania wielu odmian i małych i średnich partii złożonych części, takich jak średniej wielkości elementy typu skrzynkowego, płyty, tarcze, zawory i obudowy.

Specyfikacje G-V1630 3-osiowego prowadnic liniowych A/B/C Gantry Machining Center

Przedmiot			Jednostka	G-V1630A	G-V1630B	G-V1630C
Podróże	Podróż w osi X (podłużna tabela)		Mm	3200
	Przesunięcie osi Y (poprzeczne belki poprzeczne)		Mm	1800
	Podróż w osi Z (pionowy Ram)		Mm	800
	Odległość od końca wrzeciona do stołu		Mm	100 ~ 900		70 ~ 870
	Efektywna szerokość suwnicy		Mm	1800
Stół	Rozmiar tabeli (L × W)		Mm	3000 × 1600
	Maks. obciążenie		Kg	8000
	T-slot (szerokość × Pitch × Qty)		Mm	22 × 160 × 9
Wrzeciono	Typ napędu		/	Napędzany pasem	Przekładnia napędzana	Wrzeciono zmotoryzowane
	Maks. prędkość wrzeciona		R/min	6000	6000	15000
	Moc wrzeciona (znamionowa/szczytowa)		KW	15/18.5		15/22
	Wyjście momentu obrotowego (znamionowe/szczytowe)		N.m	191/315	573/945	45,7/73,6
	Stożek wrzeciona		/	BT50		BBT40
ATC (Opt.)	Liczba narzędzi		T	24
	Maks. narzędzie dia. (Pełne/Sąsiadujące)		Mm	Φ110/Φ200		Φ80/Φ150
	Maks. długość narzędzia		Mm	350		250
	Maks. waga narzędzia		Kg	18		8
Prędkość	Zakres szybkości posuwu (cięcie)		M/min	10
	Szybka prędkość obrotu (oś X/Y/Z)		M/min	16/16/12
Dokładność	Dokładność pozycjonowania		Mm	0,02/0,015/0,012
	Powtarzalność		Mm	0,012/0,008/0,008
Inne	Przeciwwaga osi Z		/	Bilans azotowy
	System CNC		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)
	Dopływ powietrza	Przepływ	L/min	280 (ANR)
		Ciśnienie	MPa	0,5 ~ 0,8
	Całkowita pojemność elektryczna		KVA	40
	Pojemność zbiornika płynu chłodzącego		L	400
	Rozmiar maszyny	Długość	Mm	7800
		Szerokość	Mm	5400
		Wysokość	Mm	4550
	Obudowa maszyny		-	Pełna blacha obwodowa

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.
