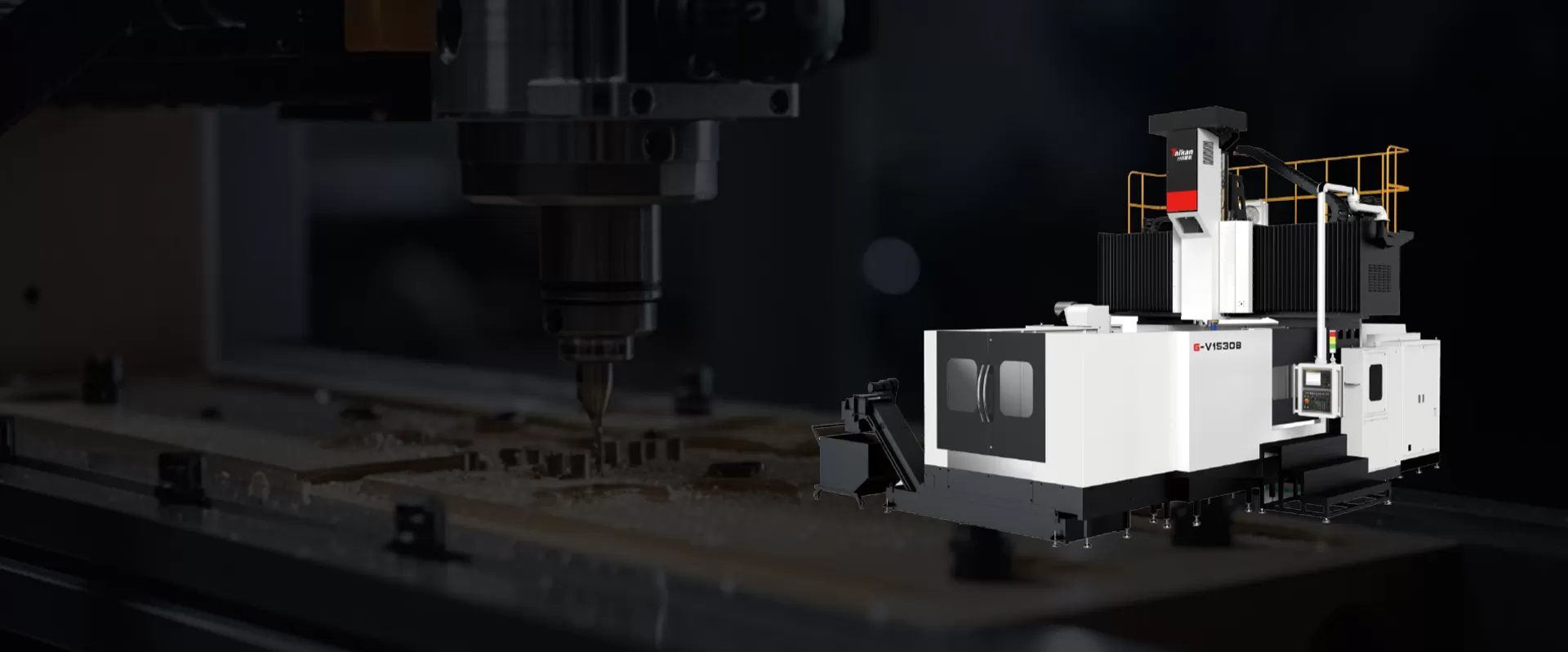

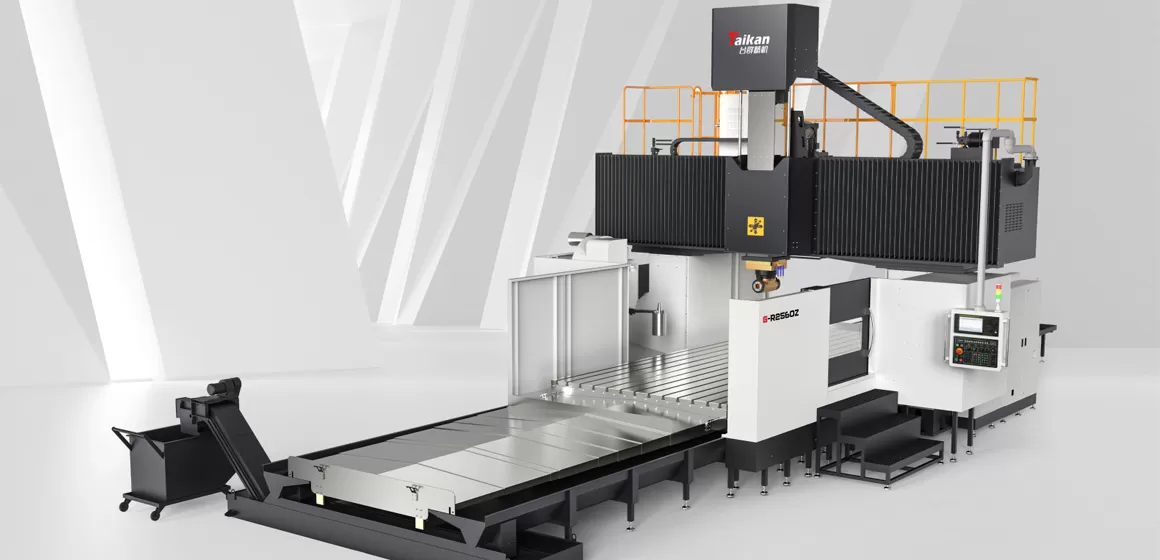

Gantry centrum obróbkowe

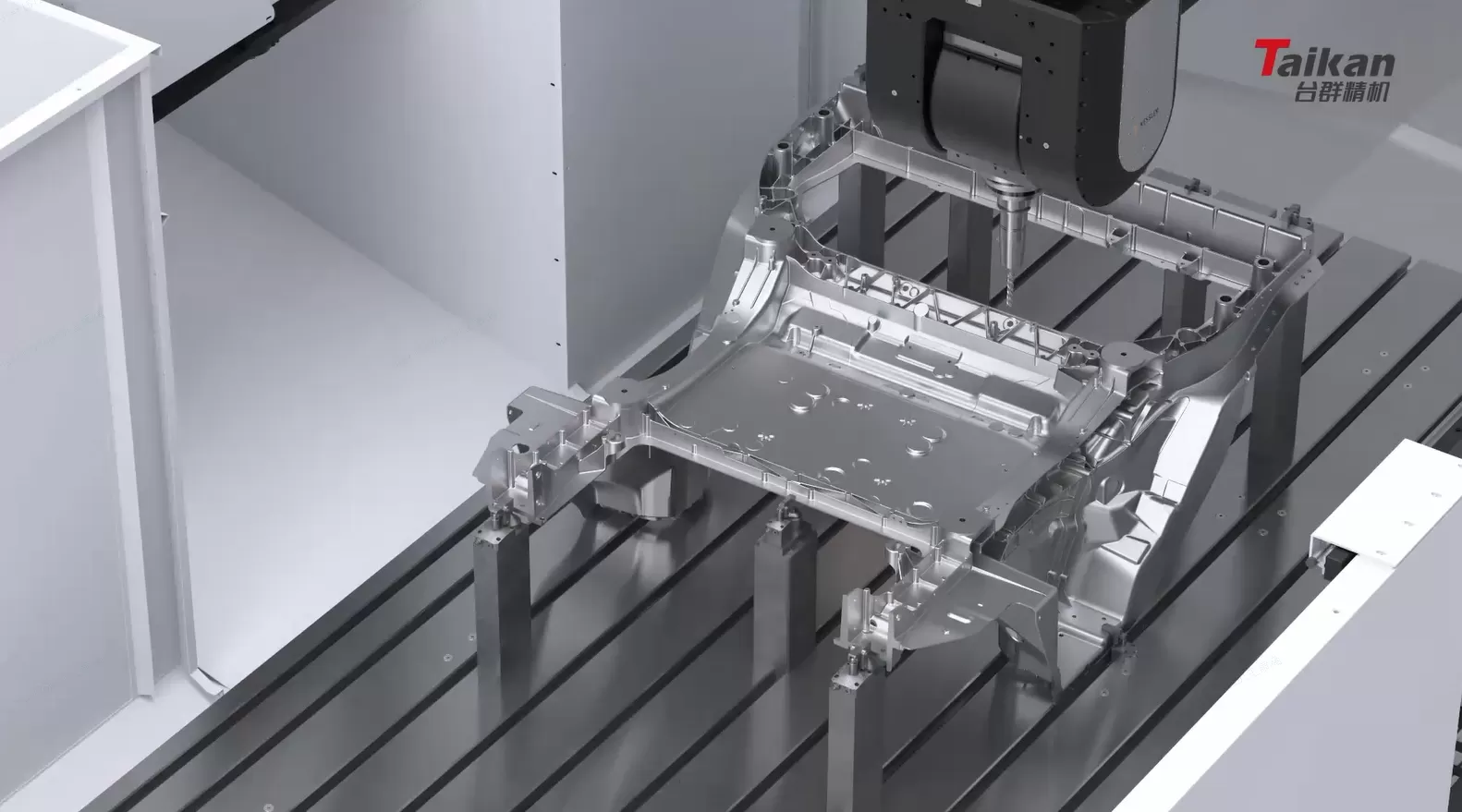

Aby zapewnić najwyższą stabilność i sztywność dla różnych zastosowań obróbki, TAIKAN zapewnia cztery rodzaje projektów konstrukcyjnych:

• Stała konstrukcja bramkowa belki-belka pozostaje nieruchoma, idealna do precyzyjnego cięcia o dużej wytrzymałości.

• Ruchoma kolumna Struktura gantry-wrzeciono porusza się wzdłuż osi X, nadające się do obróbki dużych przedmiotów o długim skoku.

• Ruchoma kolumna i ruchoma belka Struktura bramkowa-połączenie ruchomej kolumny i ruchomej belki zapewnia większą elastyczność przy obróbce na dużą skalę.

• Konstrukcja typu mostkowego Konstrukcja gantry-wysoce sztywna rama w stylu mostka, zapewniająca wysoką dynamikę przy złożonej obróbce pięcioosiowej.

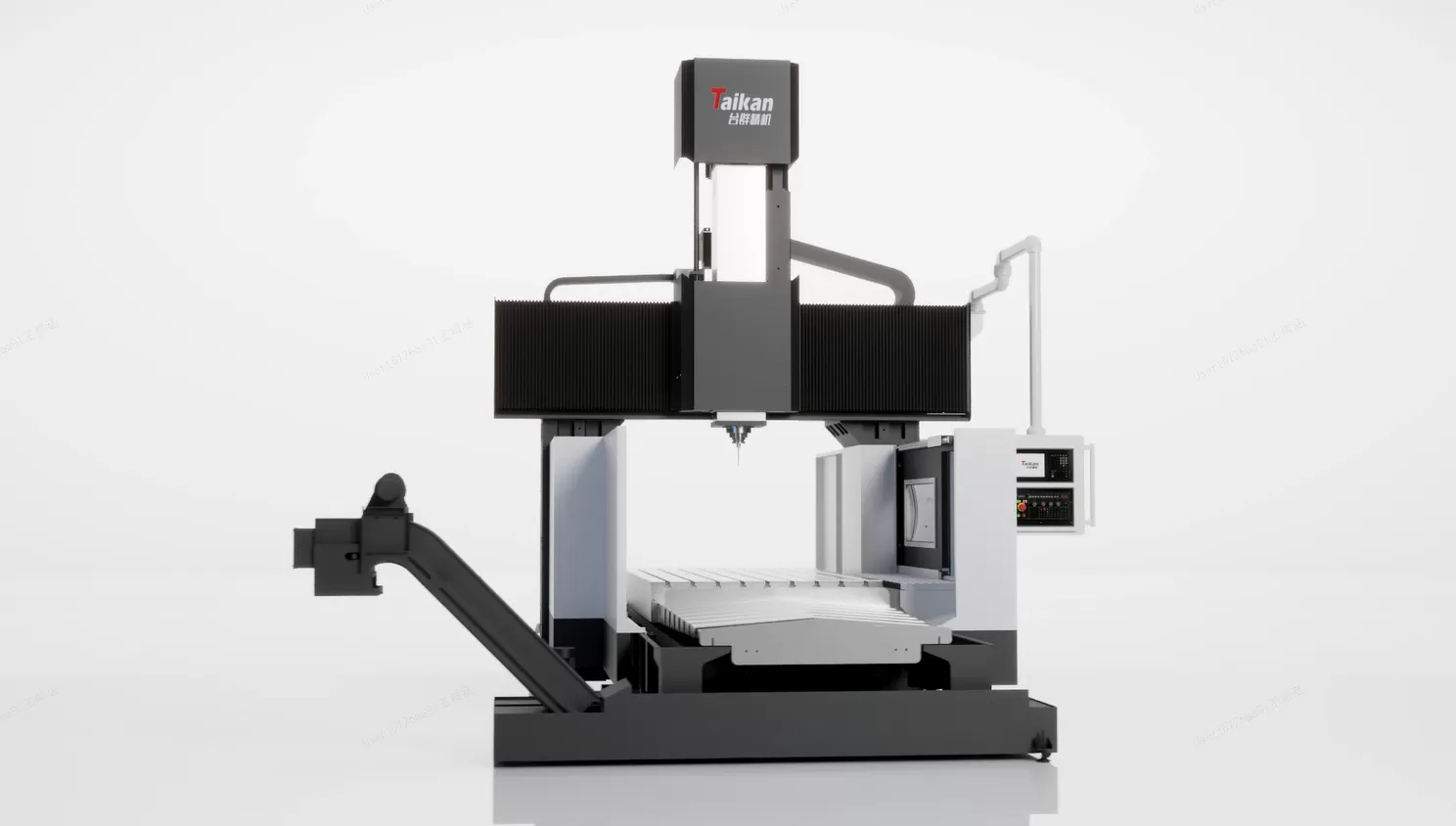

TAIKAN oferuje trzy metody napędu podajnika, aby zapewnić wysoką precyzję i wydajność energetyczną w różnych warunkach obróbki:

• Napęd bezpośredni-Silnik z napędem bezpośrednim łączy się bezpośrednio ze śrubą kulową, zmniejszając straty przekładni i poprawiając dynamiczną reakcję, idealny do precyzyjnej obróbki.

• Napęd taśmowy-pas synchroniczny napędza śrubę kulową, zapewniając płynną pracę dla różnych ogólnych zastosowań obróbki.

• Napęd skrzyni biegów-System redukcji biegów zapewnia wysoki moment obrotowy, idealny do ciężkiego cięcia i obróbki dużych przedmiotów.

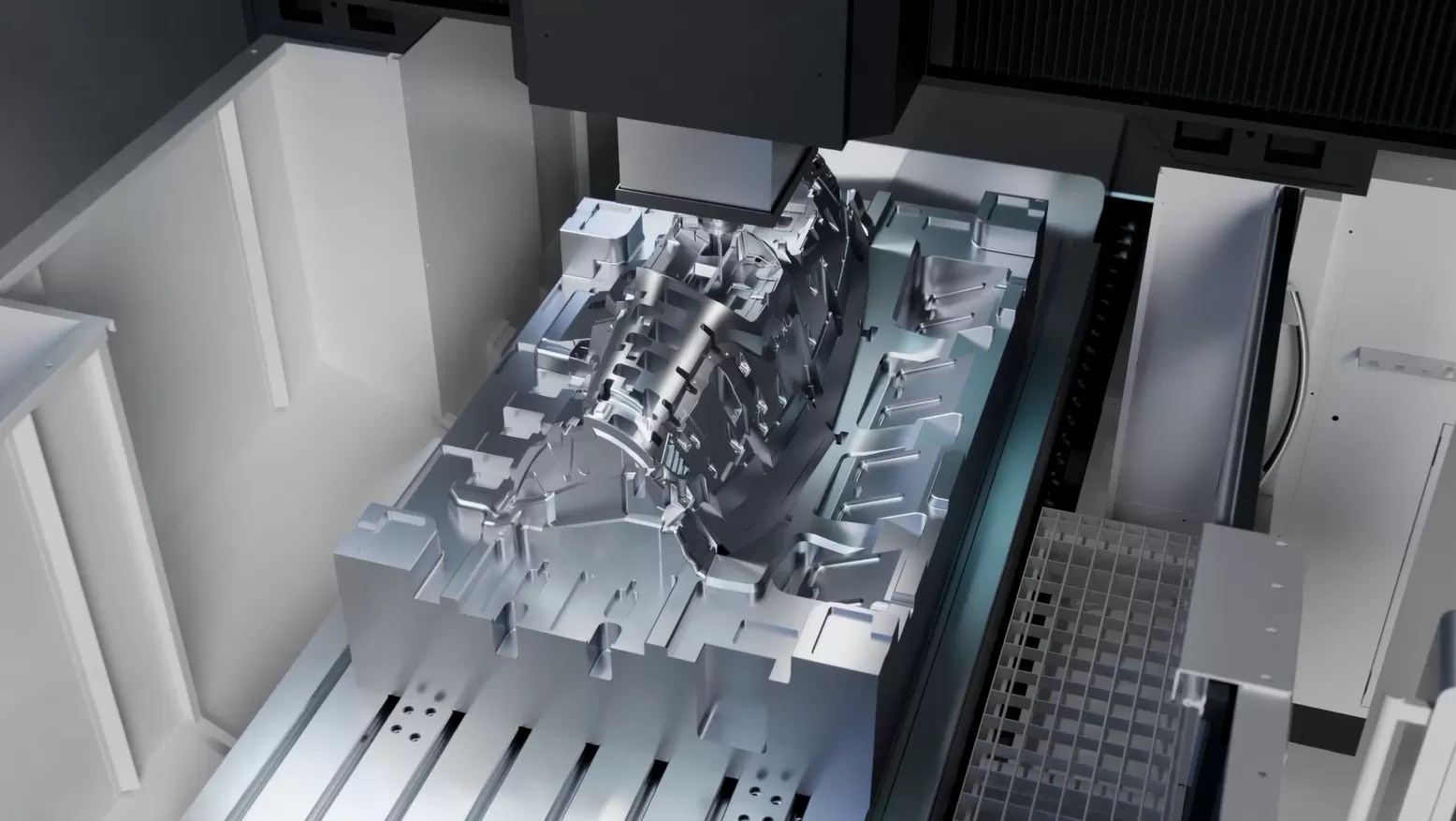

Oś Z (wrzeciona wrzeciona) jest dostępna w trzech konfiguracjach, aby spełnić różne wymagania dotyczące obróbki:

• Szyna liniowa-zapewnia płynny ruch, nadaje się do precyzyjnej obróbki formy z dużą prędkością.

• Twarda szyna typu T-Poprawia sztywność i stabilność osi Z, idealna do ciężkiego cięcia.

• Box Way Hard Rail-zwiększa odporność na wibracje i nośność, dzięki czemu idealnie nadaje się do obróbki dużych przedmiotów o wysokich wymaganiach dotyczących sztywności.

Ponadto wszystkie konfiguracje osi Z są wyposażone w system równoważenia azotu, skutecznie zmniejszając ciężar wrzeciona, zwiększając żywotność systemu serwo i poprawiając dokładność obróbki.

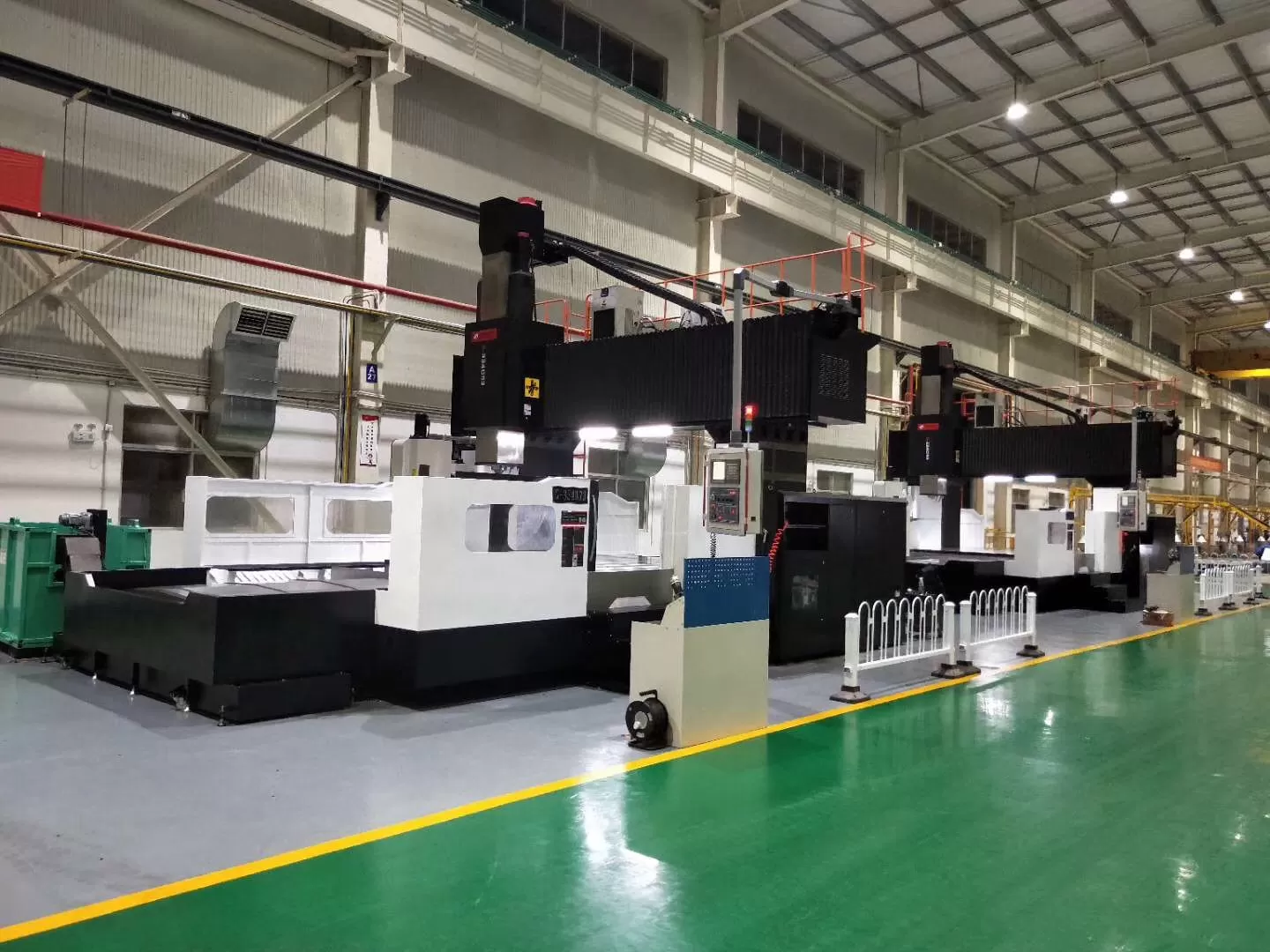

Aby spełnić szeroki zakres wymagań dotyczących obróbki, TAIKAN oferuje sześć konfiguracji głowicy wrzeciona:

• Wrzeciono z napędem bezpośrednim-wysoka prędkość i precyzja, odpowiednie do precyzyjnej obróbki części.

• Elektryczne wrzeciono-niski poziom hałasu i szybkie działanie, idealne do obróbki wysokiej jakości.

• Wrzeciono pasa-Stabilna praca, dostosowująca się do różnych warunków obróbki.

• Przekładnia wrzeciona-wysoki moment obrotowy wyjściowy dla ciężkich zastosowań cięcia.

• W pełni automatyczna głowica 90 °-umożliwia obróbkę pięciopowierzchniową, poprawiając elastyczność i wydajność obróbki, wykonując wiele powierzchni w jednej konfiguracji.

• Głowica frezująca typu widelca typu dual-swing-obsługuje pozycjonowanie wielokątne lub pięcioosiową obróbkę jednoczesną, idealną do przedmiotów o złożonych kształtach i precyzyjnej obróbki dużych f orm.
