Name: L-25H tokarka pozioma CNC o wysokiej precyzji
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka L-25H tokarki poziomej o wysokiej precyzji CNC

Ogólnie

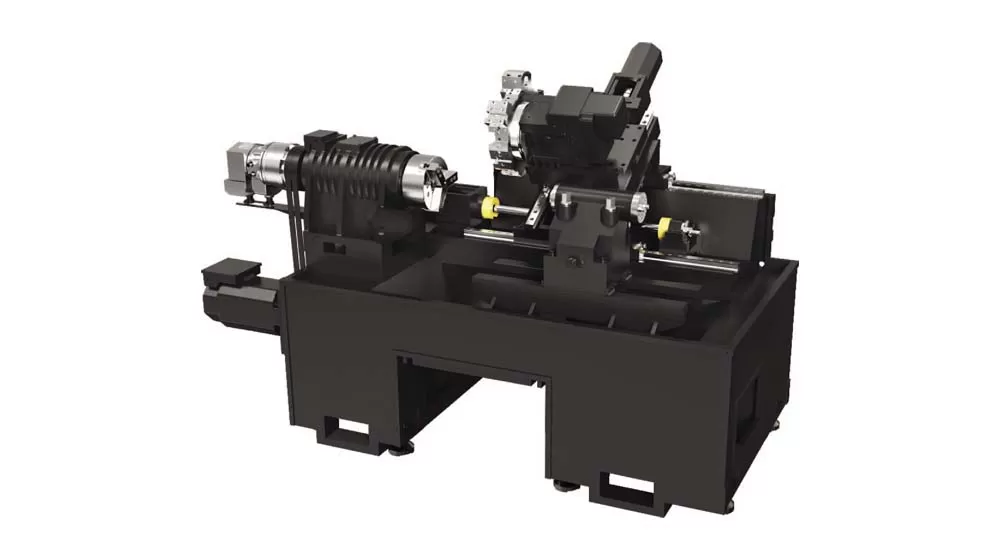

30 ° ogólnie nachylone łóżko, o zwartej strukturze, wysokiej sztywności, gładkiego usuwania wiórów, łatwej obsłudze itp.;
W pełni zamknięta ochrona, automatyczne usuwanie wiórów, automatyczne smarowanie i automatyczne chłodzenie.

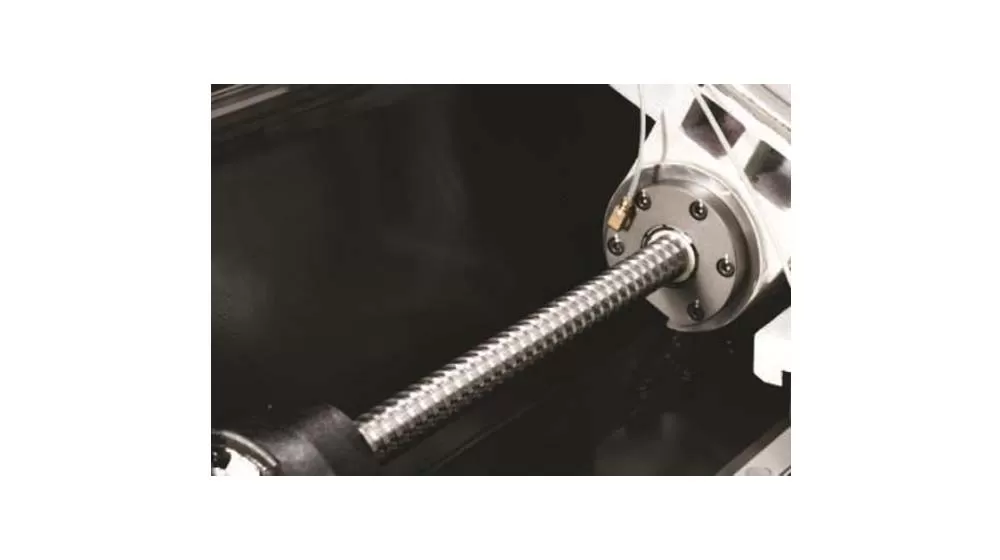

Szyna prowadząca

Typ szyny prowadzącej to tocząca się szyna prowadząca, a element napędowy przyjmuje szybką cichą śrubę kulową, która ma zalety dużej prędkości, niskiego wytwarzania ciepła i wysokiej dokładności pozycjonowania.

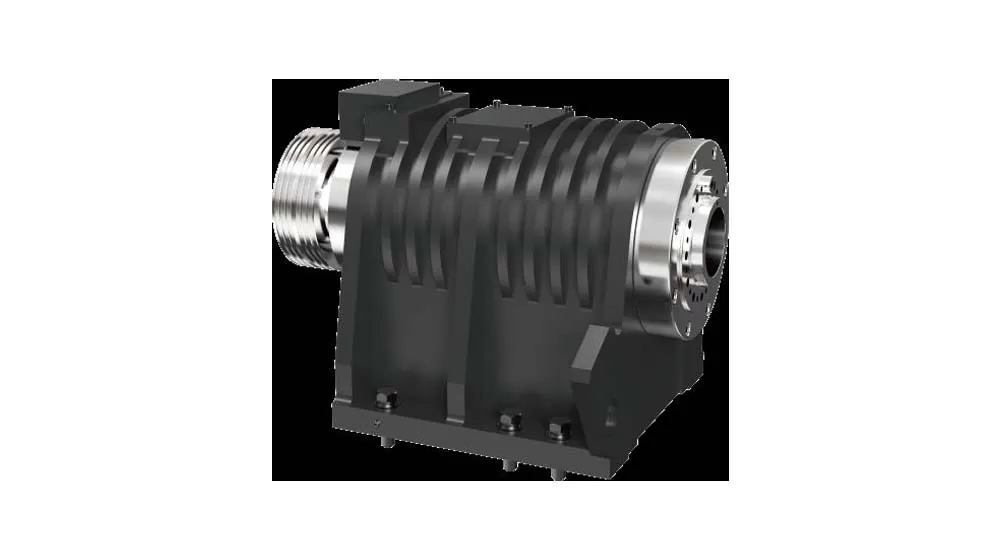

Wrzeciono

Zakres prędkości wrzeciona wynosi 0-6000r/min.
Przednie podparcie wrzeciona przyjmuje potrójne, precyzyjne łożysko kulkowe skośne, a tylne podparcie przyjmuje podwójne, precyzyjne łożysko kulkowe skośne, który spełnia wymagania dotyczące siły cięcia osiowego i promieniowego oraz wymagania dotyczące dużej prędkości.

Narzędzie

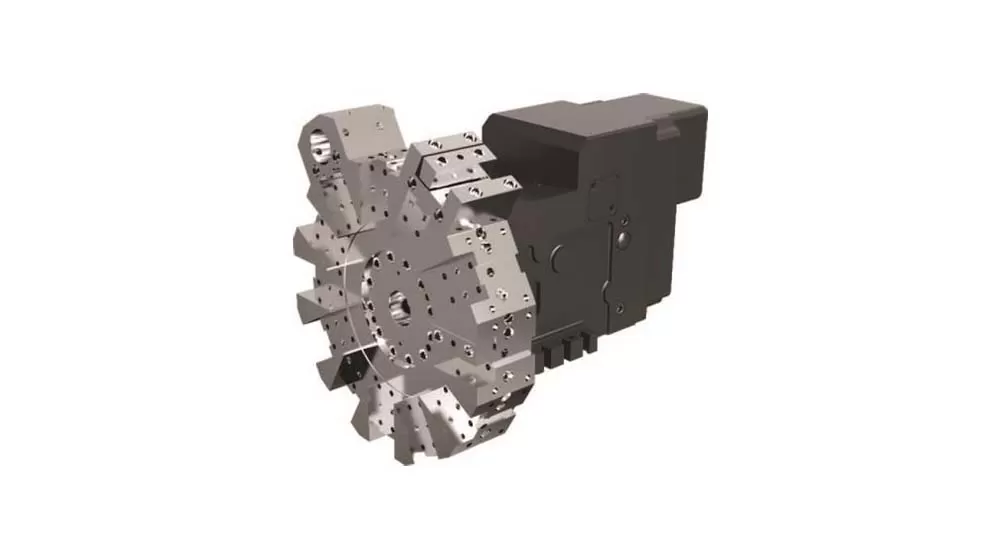

Ta obrabiarka przyjmuje wieżyczkę serwo, która ma szybką prędkość zmiany narzędzia i wysoką niezawodność.

Zastosowanie L-25H tokarki poziomej o wysokiej precyzji CNC

Może zaspokoić potrzeby złożonego przetwarzania części i jest szeroko stosowany w zaworach, statkach, maszynach inżynieryjnych i innych dziedzinach i jest szczególnie preferowany przez producentów części samochodowych.

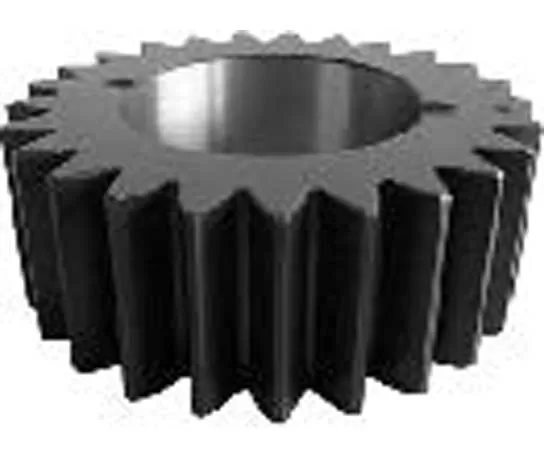

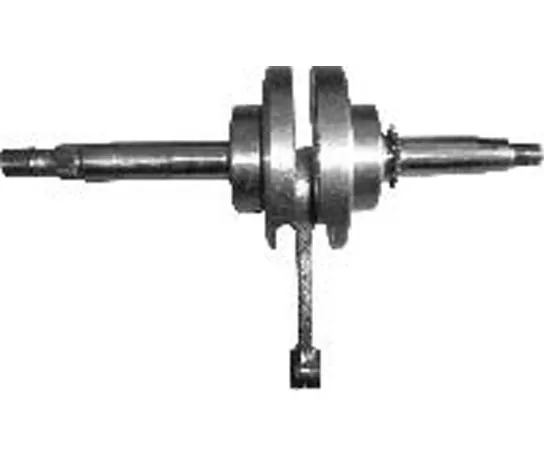

Przykład przedmiotu obrabianego 1

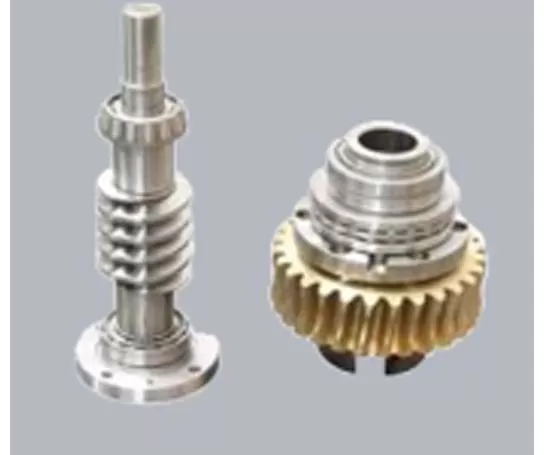

Przykład obrabianego przedmiotu 2

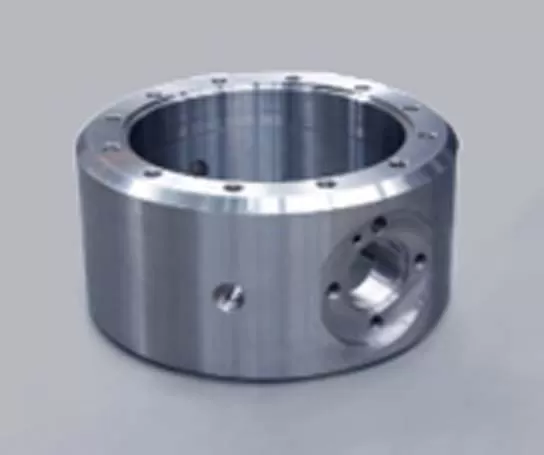

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacje L-25H tokarki poziomej o wysokiej precyzji CNC

Imię i nazwisko		Jednostka	L-25H	Uwagi
Zakres obróbki	Maks. średnica huśtawki na łóżku	Mm	Φ500
	Maks. średnica obróbki (wał/tarcza)	Mm	Φ200/φ250
	Maks. długość obróbki	Mm	450
	Maks. średnica pręta	Mm	Φ45
Podróże	Podróż w osi X	Mm	140
	Moc silnika osi X/moment przeciągnięcia	Kw/Nm	1.8/11
	Podróż w osi Z	Mm	500
	Moc silnika osi Z/moment przeciągnięcia	Kw/Nm	1.8/11
Wrzeciono	Moc wyjściowa (S1/S6)	Kw	7.5/11
	Formularz końca wrzeciona		A2-5
	Prędkość wrzeciona	R/min	0-6000
	Wrzeciono przez średnicę otworu	Mm	Φ57
Chuck	Hydrauliczny uchwyt z trzema szczękami	Cal	6	Hollow
Krawiec	Średnica rękawa tailstock/podróż	Mm	Φ70/100	Opcjonalnie
Krawiec	Stożek z rękawem krawowym	Morse'a	Morse 4 #	Top na żywo
Prędkość	Szybka prędkość obrotu (oś X)	M/min	30
	Szybka prędkość obrotu (oś Z)	M/min	30
	Prędkość posuwu cięcia	Mm/min	1 ~ 8000
Uchwyt narzędziowy	Pojemność narzędzia	T	12
	Czas indeksowania narzędzi	Sekundy/bit	0,5
	Rozmiar ciała narzędzia	Mm	25'25
	Maks. średnica narzędzia do wytaczania	Mm	40
Dokładność	Dokładność pozycjonowania (oś X)	Mm	0,006
	Dokładność pozycjonowania (oś Z)	Mm	0,008
	Powtarzalność ((oś X)	Mm	0,004
	Powtarzalność ((oś Z)	Mm	0,004
Inne	Pojemność sprzętu	KVA	12
	Pojemność zbiornika płynu chłodzącego	L	150
	Rozmiar maszyny	Mm	250017001680	Ręczny zbiornik płynu chłodzącego do usuwania wiórów
	Waga (ok.)	Kg	3400

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

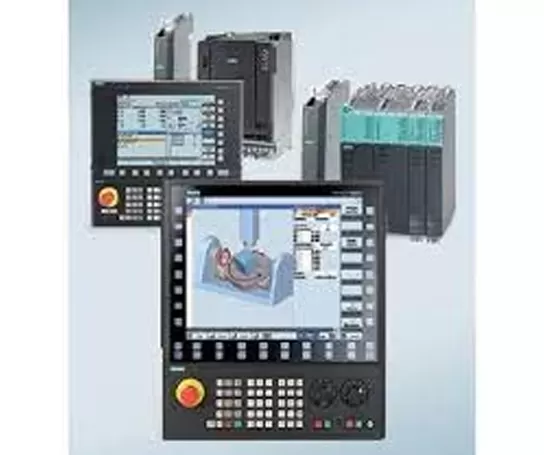

Sterowanie i oprogramowanie

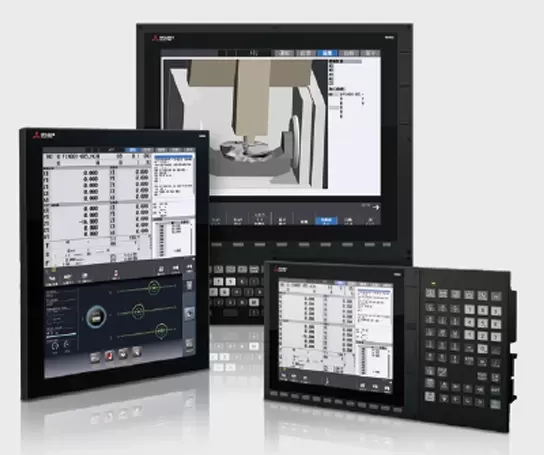

Mitsubishi

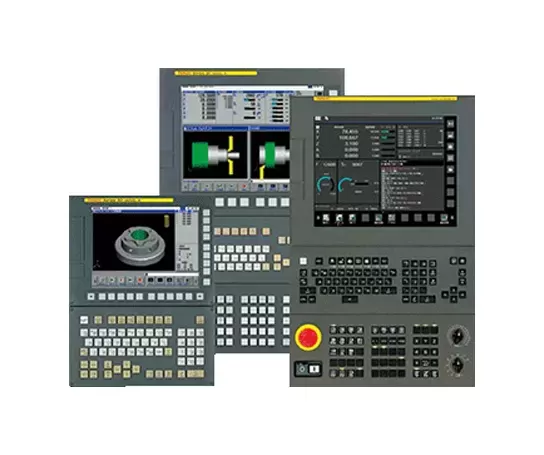

FANUC

Siemens

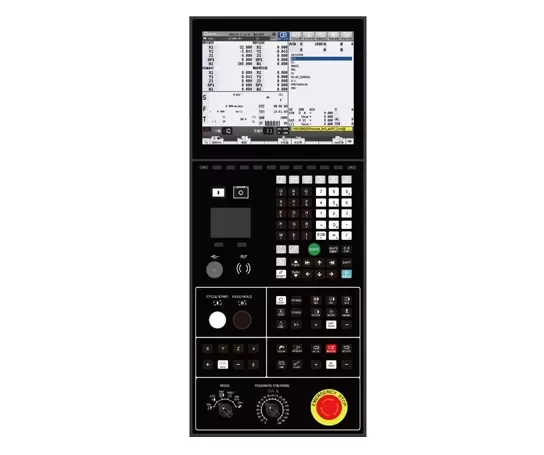

SYNTEC
