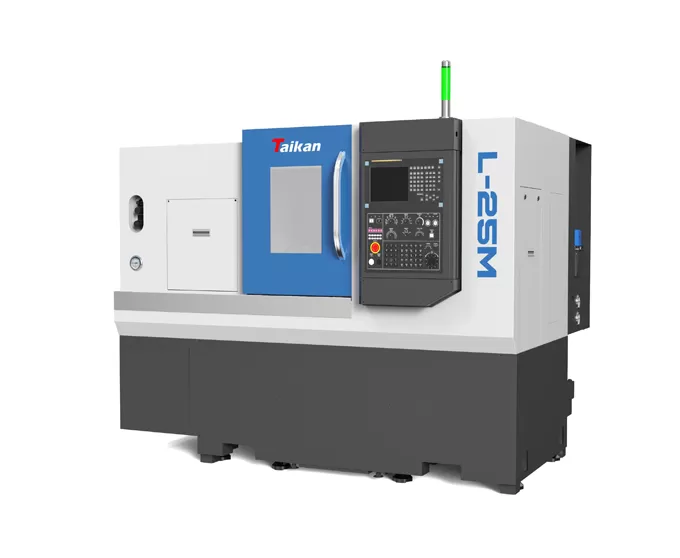

L-25M tokarka pozioma o wysokiej precyzji CNC (frezowanie)

Zakres przetwarzania

Maks. średnica obrotu

Mm

Φ520

Maks. średnica przetwarzania (oś/płyta)

Mm

Φ200/φ250

Maks. długość przetwarzania

Mm

400

Maks. średnica pręta

Mm

Φ45

Podróże

Podróż w osi X

Mm

190

Moc silnika osi X/moment przeciągnięcia

KW/Nm

2.4/11

Podróż w osi Z

Mm

430

Moc silnika osi Z/moment przeciągnięcia

KW/Nm

2.4/11

Wrzeciono

Moc wyjściowa (S1/S6)

KW

7.5/11.25

Formularz końca wrzeciona

A2-5

Prędkość obrotowa wrzeciona

R/min

5300

Średnica otworu

Mm

Φ57

Chuck

Hydrauliczny uchwyt 3-szczękowy

Cal

6

Hollow

Krawiec

Średnica rękawa tailstock/podróż

Mm

Φ70/100

Opcjonalnie

Otwór stożkowy rękaw krawiecki

Morse'a

Morse 4 #

Centrum na żywo

Prędkość

Szybka prędkość obrotu w osi X

M/min

30

Szybka prędkość obrotu w osi Z

M/min

30

Cięcie paszy

Mm/min

1 ~ 8000

Uchwyt narzędziowy

Pojemność narzędzia

T

12

Moc silnika głowicy frezującej/moment przeciągnięcia

KW

2.3/11-34

Narzędzie do frezowania max. prędkość

R/min

4000

Specyfikacja uchwytu narzędzia do frezowania

Mm

BMT45

Specyfikacja uchwytu narzędzia tokarskiego

Mm

25 × 25

Maks. średnica narzędzia do wytaczania

Mm

Φ32

Dokładność

Dokładność pozycjonowania osi X

Mm

0,006

Dokładność pozycjonowania osi Z

Mm

Dokładność pozycjonowania osi C

Łuk sec

51

Powtórność osi X

Mm

0,004

Powtarzalność osi Z

Mm

0,006

Powtarzalność osi C

Łuk sec

20”

Inne

Pojemność zasilania

KVA

25

Objętość płynu chłodzącego

L

150

Wymiar

Mm

2300*1880*1800

Masa całkowita

Kg

3600
