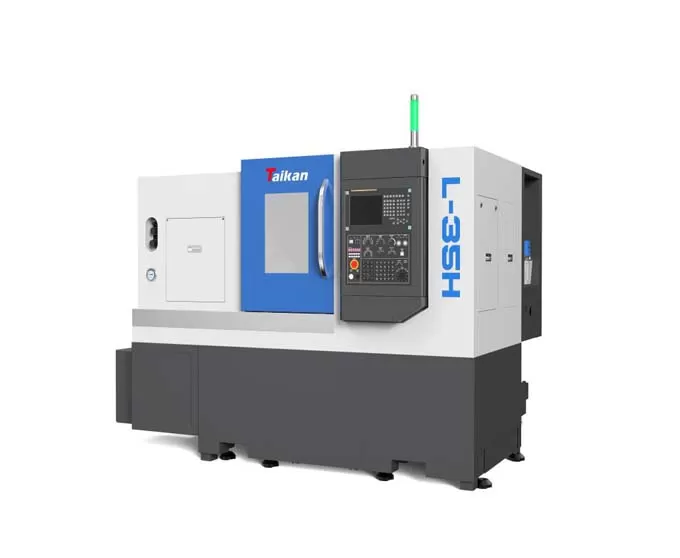

Name: L-35H tokarka pozioma CNC o wysokiej precyzji
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka L-35H tokarki poziomej o wysokiej precyzji CNC

Ogólnie

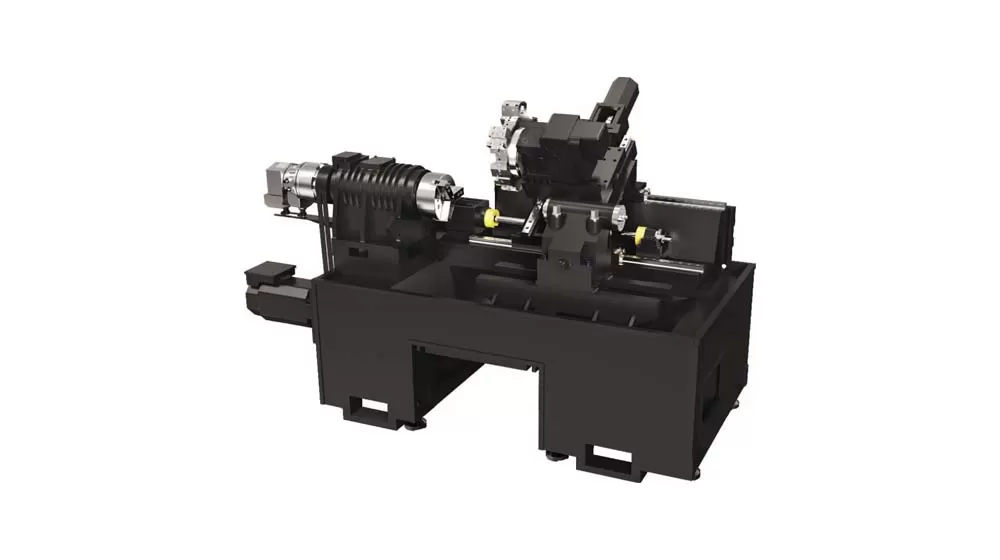

Dwuosiowe połączenie dwuosiowe, obrabiarka CNC z półzamkniętą pętlą. Zintegrowany układ mechaniczny, elektryczny i hydrauliczny.

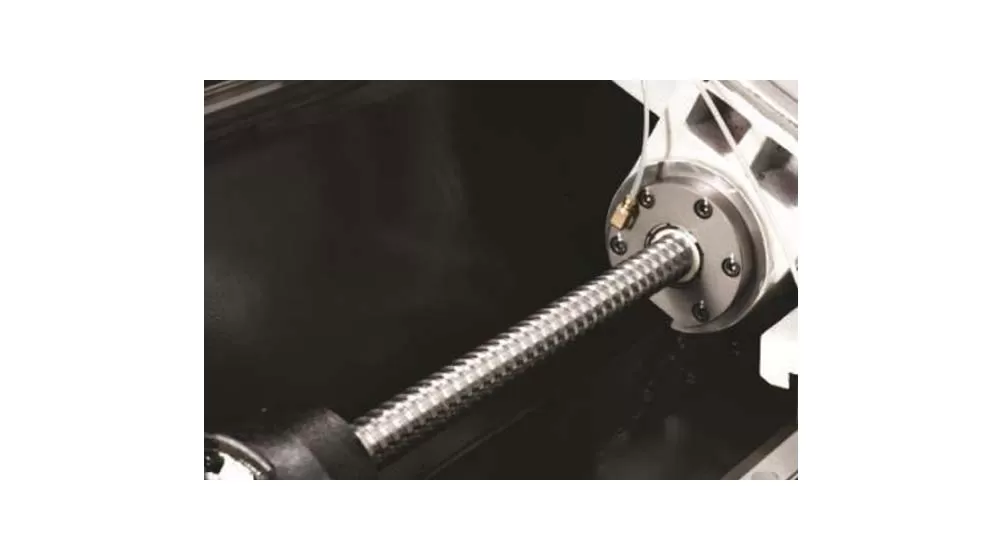

Każda oś podawania serwomechanizmu wykorzystuje cichą śrubę kulową o dużej prędkości, połączoną bezpośrednio za pomocą elastycznego sprzęgła, z szybką prędkością poruszania się, niskim poziomem hałasu, wysoką dokładnością pozycjonowania i powtarzalnością;

Szyna prowadząca

Przyjęcie konstrukcji prowadnicy toczenia i szybkiej cichej śruby kulowej, która ma zalety wysokiej prędkości, niskiego wytwarzania ciepła i wysokiej dokładności pozycjonowania;

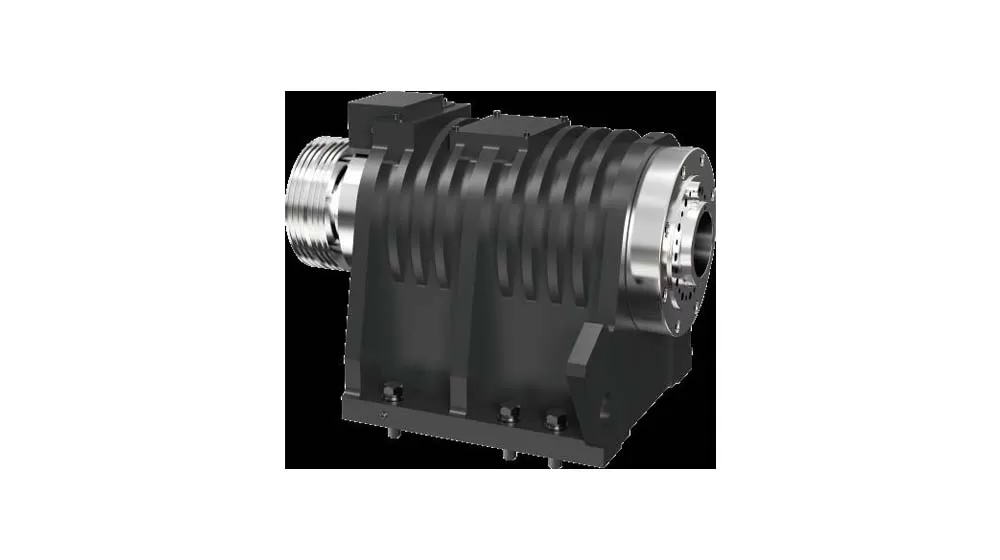

Wrzeciono

Napędzane przez wysokowydajny silnik serwo, wrzeciono jest napędzane paskiem, a zakres prędkości wrzeciona wynosi 0-4000r/min.

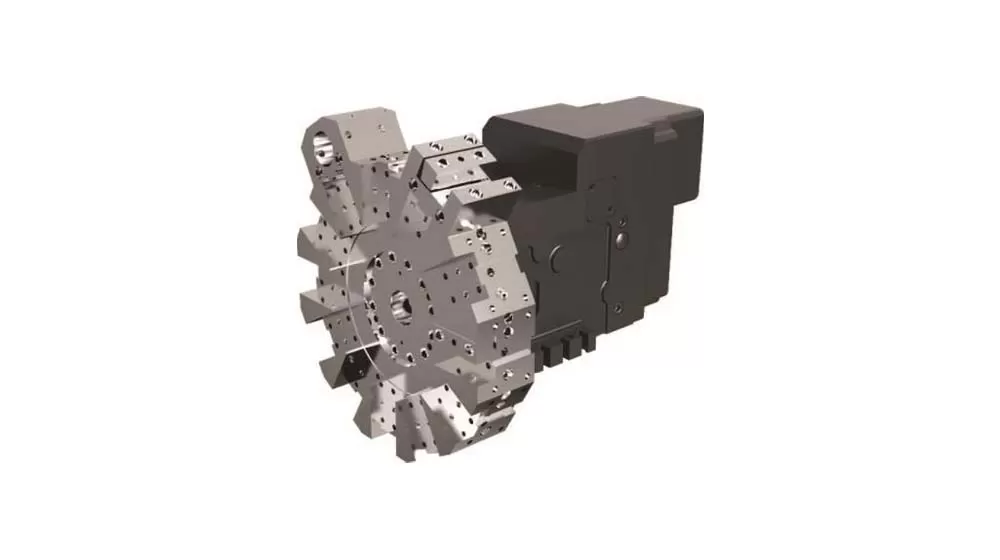

Narzędzie

Ta obrabiarka przyjmuje wieżyczkę serwo, która ma szybką prędkość zmiany narzędzia i wysoką niezawodność.

Zastosowanie L-35H tokarki poziomej o wysokiej precyzji CNC

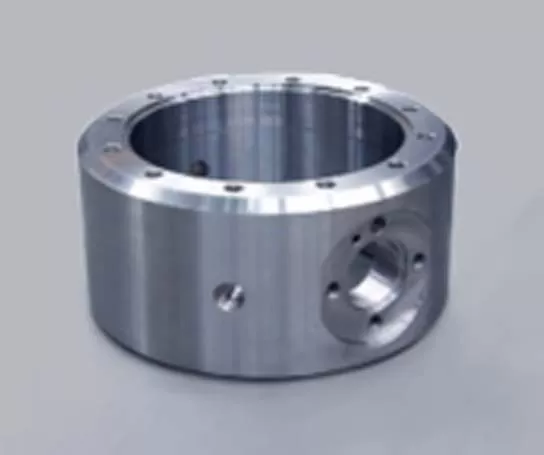

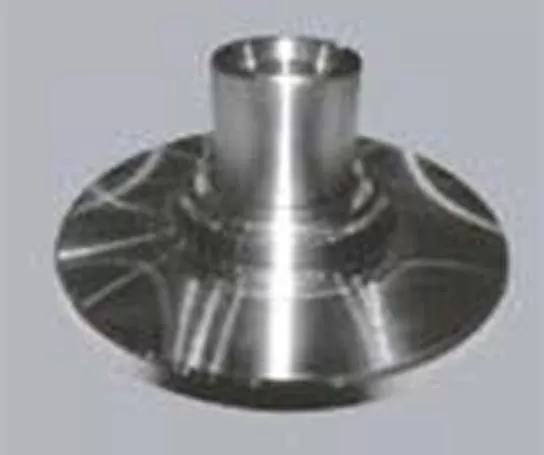

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

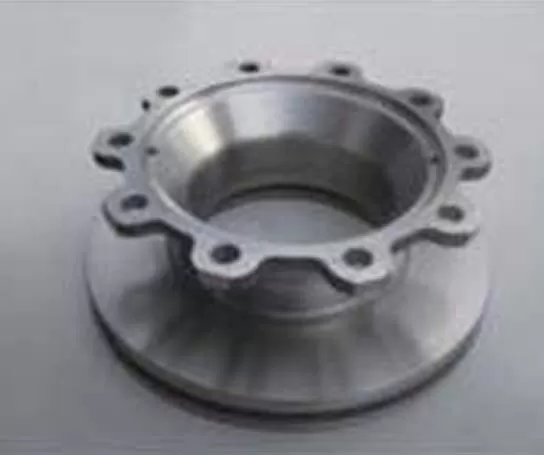

Przykład obrabianego przedmiotu 3

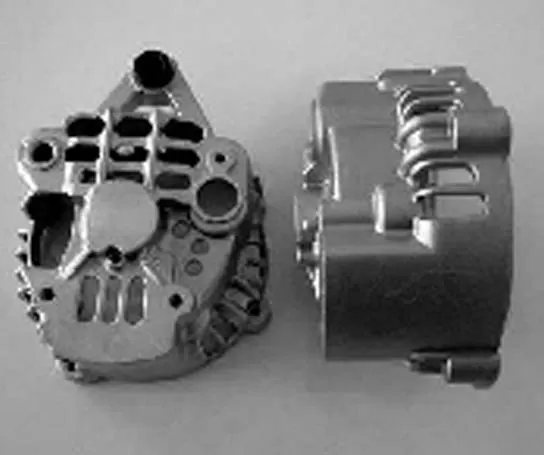

Przykład przedmiotu obrabianego 4

Specyfikacje L-35H tokarki poziomej o wysokiej precyzji CNC

Imię i nazwisko		Jednostka	L-35H	Uwagi
Zakres obróbki	Maks. średnica huśtawki na łóżku	Mm	Φ520
	Maks. średnica obróbki (wał/tarcza)	Mm	Φ300/φ350
	Maks. długość obróbki	Mm	450
	Maks. średnica pręta	Mm	Φ52
Podróże	Podróż w osi X	Mm	190
	Moc silnika osi X/moment przeciągnięcia	Kw/Nm	1.8/11
	Podróż w osi Z	Mm	500
	Moc silnika osi Z/moment przeciągnięcia	Kw/Nm	1.8/11
Wrzeciono	Moc wyjściowa (S1/S6)	Kw	11/15
	Formularz końca wrzeciona		A2-6
	Prędkość wrzeciona	R/min	0-4000
	Wrzeciono przez średnicę otworu	Mm	Φ63
Chuck	Hydrauliczny uchwyt z trzema szczękami	Cal	8	Hollow
Krawiec	Średnica rękawa tailstock/podróż	Mm	Φ70/100	Opcjonalnie
Krawiec	Stożek stożkowy rękaw	Morse'a	Morse 4 #	Top na żywo
Prędkość	Szybka prędkość obrotu (oś X)	M/min	30
	Szybka prędkość obrotu (oś Z)	M/min	30
	Prędkość posuwu cięcia	Mm/min	1 ~ 8000
Uchwyt narzędziowy	Pojemność narzędzia	T	12
	Czas indeksowania narzędzi	Sekundy/bit	0,5
	Rozmiar ciała narzędzia	Mm	25*25
	Maks. średnica narzędzia do wytaczania	Mm	40
Dokładność	Dokładność pozycjonowania (oś X)	Mm	0,006
	Dokładność pozycjonowania (oś Z)	Mm	0,008
	Powtarzalność ((oś X)	Mm	0,004
	Powtarzalność ((oś Z)	Mm	0,004
Pozostałe	Pojemność sprzętu	KVA	12
	Pojemność zbiornika płynu chłodzącego	L	150
	Rozmiar maszyny	Mm	250017001680	Ręczny zbiornik płynu chłodzącego do usuwania wiórów
	Waga (ok.)	Kg	3400

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

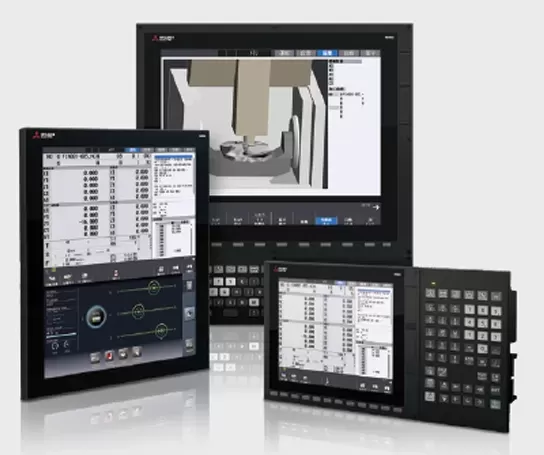

Sterowanie i oprogramowanie

Mitsubishi

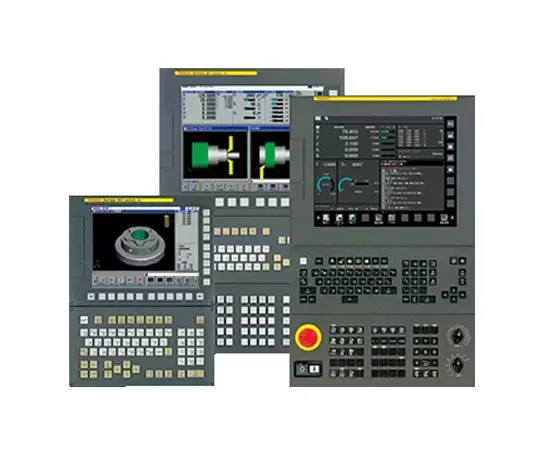

FANUC

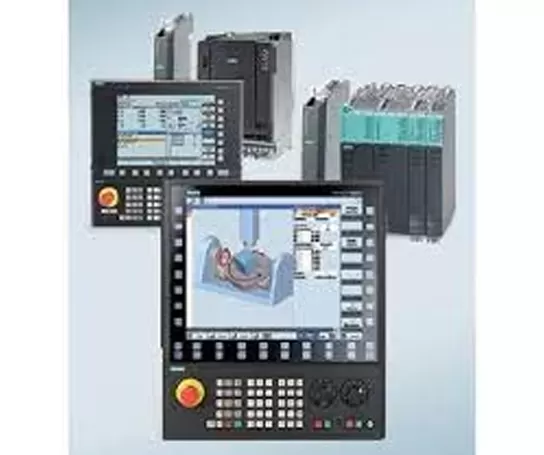

Siemens

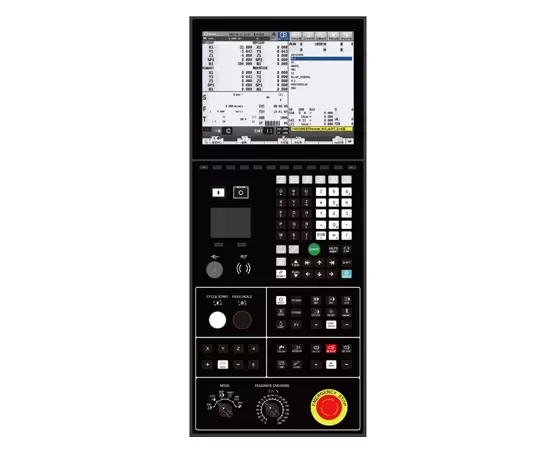

SYNTEC

Najnowsze wiadomości i media na temat Taikan

Zaproszenie | Die & Mold China 2025 | Z poważaniem zaproś do odwiedzenia TAIKAN

May 28 2025

Zaproszenie | Die & Mold China 2025 | Z poważaniem zaproś do odwiedzenia TAIKAN

Cieszymy się, że możemy zaprosić Cię do odwiedzenia W4-B220 Taikan's Booth w DIE & MOULD CHINA 2025! Data: 4-7 czerwca 2025 r. Miejsce: Shanghai New International Expo Center (2345 Longyang Road, Pudong, Szanghaj, Ch...

Czytaj więcej

Encyklopedia Taikan | Tokarka pionowa CNC: Precyzyjne, wysokowydajne narzędzie do obróbki metali

May 26 2025

Encyklopedia Taikan | Tokarka pionowa CNC: Precyzyjne, wysokowydajne narzędzie do obróbki metali

Tokarka pionowa CNC to precyzyjna, wysokowydajna obrabiarka CNC, która jest szeroko stosowana w różnych dziedzinach obróbki metali. Oś wrzeciona maszyny jest pionowa do poziomej p...

Czytaj więcej

L-35H tokarka pozioma CNC o wysokiej precyzji

Charakterystyka L-35H tokarki poziomej o wysokiej precyzji CNC

Zastosowanie L-35H tokarki poziomej o wysokiej precyzji CNC

Specyfikacje L-35H tokarki poziomej o wysokiej precyzji CNC

Sterowanie i oprogramowanie

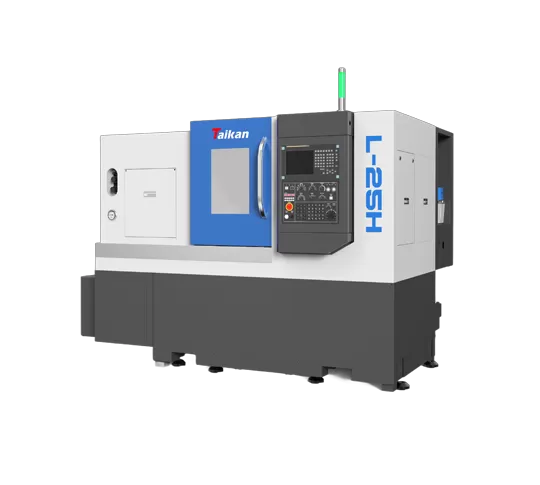

Powiązane Tokarka pozioma CNC serii L-H
