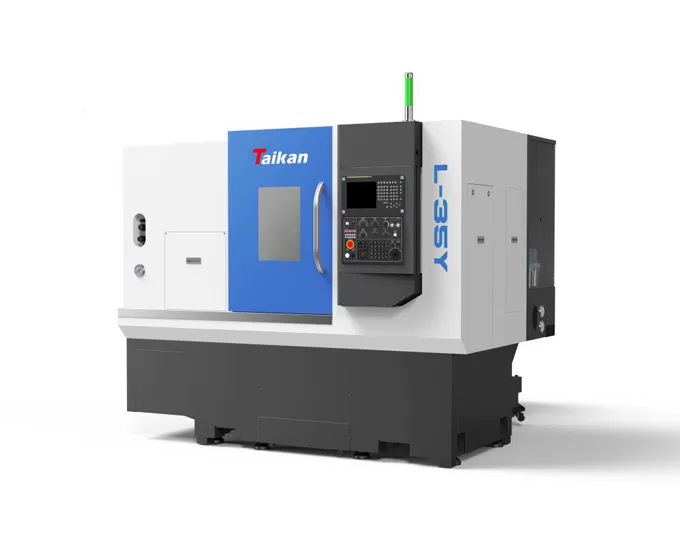

Name: L-35Y tokarka pozioma o wysokiej precyzji CNC (frezowanie)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla L-35Y tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Ogólnie

Maszyna ma zintegrowany układ maszyn, elektryczności i hydrauliki oraz ogólnie nachylone łóżko, które ma zalety zwartej konstrukcji, wysokiej sztywności, płynnego usuwania wiórów i łatwej obsługi.

Szyna prowadząca

Szyny prowadzące są typu tocznego, a elementy napędu wykorzystują szybkie, ciche śruby kulowe, oferujące szybkie prędkości, niskie wytwarzanie ciepła i wysoką dokładność pozycjonowania.

Wrzeciono

Główny system przekładni tej maszyny przyjmuje wysokowydajną przekładnię wrzeciona o wysokim momencie obrotowym, z zakresem prędkości wrzeciona 0-4000r/min.

Narzędzie

Ta maszyna przyjmuje wieżę napędzaną BMT55 (w tym oś Y), która ma szybką prędkość zmiany narzędzi i wysoką niezawodność; jest wyposażony w osiowe i promieniowe uchwyty narzędziowe, aby sprostać potrzebom frezowania.

Zastosowanie L-35Y tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Tokarka ta spełnia potrzeby złożonego przetwarzania części i jest szeroko stosowana w zaworach, statkach, maszynach inżynieryjnych i innych dziedzinach, szczególnie preferowanych przez producentów części samochodowych.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacje L-35Y tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Przedmioty		Jednostka	L-35Y	Uwagi
Zakres przetwarzania	Maks. średnica obrotu	Mm	Φ520
	Maks. średnica przetwarzania (oś/płyta)	Mm	Φ300/φ350
	Maks. długość przetwarzania	Mm	330
	Maks. średnica pręta	Mm	Φ52
Podróże	Podróż w osi X	Mm	200
	Moc silnika osi X/moment przeciągnięcia	KW/Nm	1.8/11
	Podróż w osi Y	Mm	100(± 50)
	Moc silnika osi Y/moment przeciągnięcia	KW/Nm	1.8/11
	Podróż w osi Z	Mm	400
	Moc silnika osi Z/moment przeciągnięcia	KW/Nm	1.8/11
Wrzeciono	Moc wyjściowa (S1/S6)	KW	11/15
	Formularz końca wrzeciona		A2-6
	Prędkość obrotowa wrzeciona	R/min	0-4000
	Średnica otworu	Mm	Φ63
Chuck	Hydrauliczny uchwyt 3-szczękowy	Cal	8	Hollow
Krawiec	Średnica rękawa tailstock/podróż	Mm	Φ70/100	Opcjonalnie
Krawiec	Otwór stożkowy rękaw krawiecki	Morse'a	Morse 4 #	Centrum na żywo
Prędkość	Szybka prędkość obrotu w osi X	M/min	30
	Szybka prędkość obrotu na osi Y	M/min	10
	Szybka prędkość obrotu w osi Z	M/min	30
	Cięcie paszy	Mm/min	1 ~ 8000
Uchwyt narzędziowy	Pojemność narzędzia	T	12
	Moc silnika głowicy frezującej/moment przeciągnięcia	KW	2.7/12-46	Αi S 12/4000-B
	Narzędzie do frezowania max. prędkość	R/min	4000
	Specyfikacja uchwytu narzędzia do frezowania	Mm	BMT55
	Specyfikacja uchwytu narzędzia tokarskiego	Mm	25 × 25
	Maks. średnica narzędzia do wytaczania	Mm	Φ32
Dokładność	Dokładność pozycjonowania osi X	Mm	0,006
	Dokładność pozycjonowania osi Y	Mm	0,02
	Dokładność pozycjonowania osi Z	Mm	0,006
	Dokładność pozycjonowania osi C	Łuk sec	51
	Powtórność osi X	Mm	0,004
	Powtarzalność osi Y	Mm	0,005
	Powtarzalność osi Z	Mm	0,004
	Powtarzalność osi C	Łuk sec	20”
Inne	Pojemność zasilania	KVA	30
	Objętość płynu chłodzącego	L	250
	Wymiar	Mm	240017702010
	Masa całkowita	Kg	3800

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

Mitsubishi

FANUC

Siemens

SYNTEC
