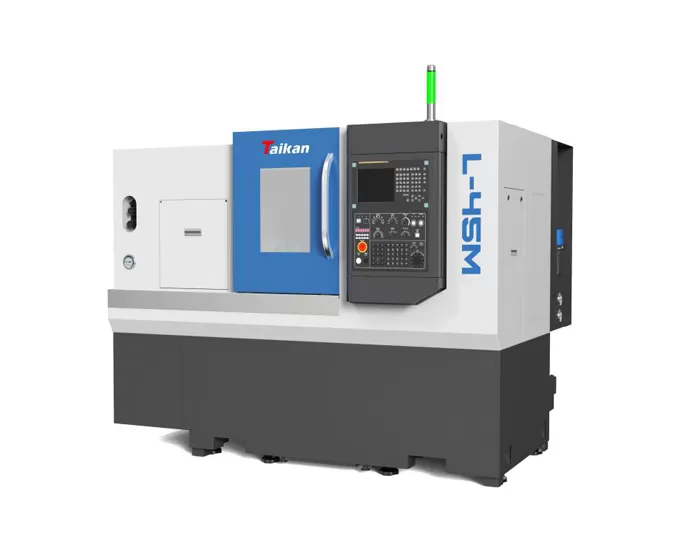

Name: L-45M tokarka pozioma o wysokiej precyzji CNC (frezowanie)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla L-45M tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Ogólnie

Maszyna przyjmuje zintegrowaną maszynę, elektryczną i hydrauliczną konstrukcję ze skośnym łóżkiem 30 °. Jest kompaktowy, bardzo sztywny, pozwala na płynne usuwanie wiórów i jest łatwy w obsłudze.

Szyna prowadząca

Szyny prowadzące są typu tocznego, a elementy napędu wykorzystują szybkie, ciche śruby kulowe, oferujące szybkie prędkości, niskie wytwarzanie ciepła i wysoką dokładność pozycjonowania.

Wrzeciono

Główny układ napędowy tej obrabiarki przyjmuje wysokowydajny, mechaniczny napęd wrzeciona o wysokim momencie obrotowym z funkcją indeksowania osi C i hydraulicznym układem pomocniczym hamulca, a zakres prędkości wrzeciona wynosi 0-4000r/min.

Wieżyczka narzędziowa

Ta obrabiarka przyjmuje wieżyczkę mocy BMT55, która ma szybką prędkość zmiany narzędzia i wysoką niezawodność.

Zastosowanie L-45M tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Tokarka ta spełnia potrzeby złożonego przetwarzania części i jest szeroko stosowana w zaworach, statkach, maszynach inżynieryjnych i innych dziedzinach, szczególnie preferowanych przez producentów części samochodowych.

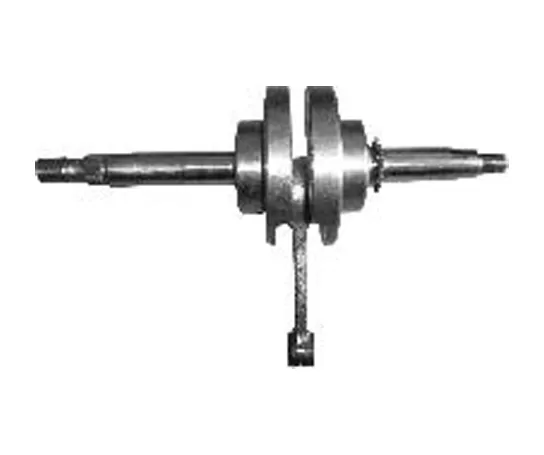

Przykład przedmiotu obrabianego 1

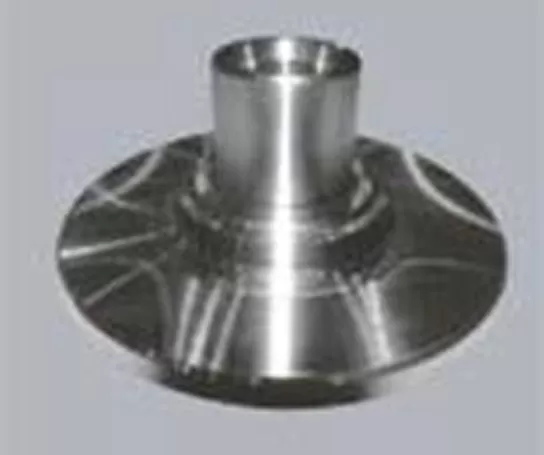

Przykład obrabianego przedmiotu 2

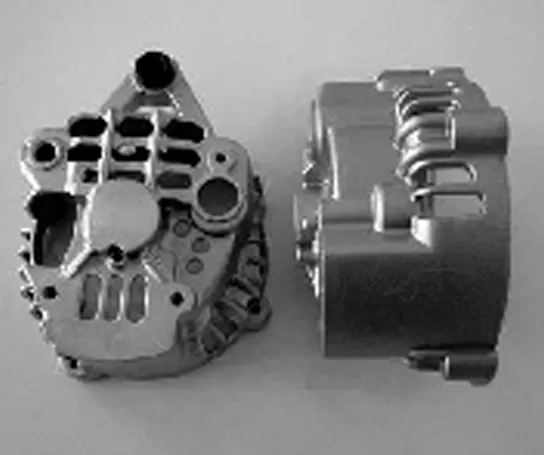

Przykład obrabianego przedmiotu 3

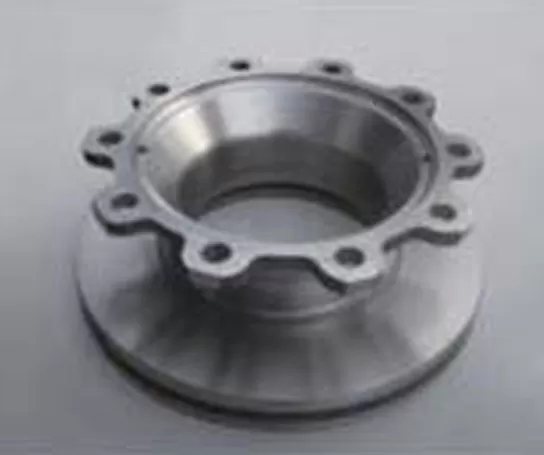

Przykład przedmiotu obrabianego 4

Specyfikacje L-45M tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Przedmioty		Jednostka	L-45M	Uwagi
Zakres przetwarzania	Maks. średnica obrotu	Mm	Φ600
	Maks. średnica przetwarzania (oś/płyta)	Mm	Φ380/φ450
	Maks. długość przetwarzania	Mm	400
	Maks. średnica pręta	Mm	Φ52
Podróże	Podróż w osi X	Mm	240
	Moc silnika osi X/moment przeciągnięcia	KW/Nm	2.2/12
	Podróż w osi Z	Mm	430
	Moc silnika osi Z/moment przeciągnięcia	KW/Nm	2.2/12
Wrzeciono	Moc wyjściowa (S1/S6)	KW	11/15
	Formularz końca wrzeciona		A2-6
	Prędkość obrotowa wrzeciona	R/min	0-4000
	Średnica otworu	Mm	Φ67
Chuck	Hydrauliczny uchwyt 3-szczękowy	Cal	8	Hollow
Krawiec	Średnica rękawa tailstock/podróż	Mm	Φ70/100	Opcjonalnie
Krawiec	Otwór stożkowy rękaw krawiecki	Morse'a	Morse 4 #	Centrum na żywo
Prędkość	Szybka prędkość obrotu w osi X	M/min	30
	Szybka prędkość obrotu w osi Z	M/min	30
	Cięcie paszy	Mm/min	1-8000
Uchwyt narzędziowy	Pojemność narzędzia	T	12
	Moc silnika głowicy napędowej/moment obrotowy przeciągnięcia	KW	2.2/12
	Maksymalna prędkość elektronarzędzia	R/min	4000
	Specyfikacja uchwytu narzędziowego	Mm	BMT55
	Specyfikacja uchwytu narzędzia tokarskiego	Mm	25'25
	Nudna maksymalna średnica uchwytu narzędziowego	Mm	Φ40
Dokładność	Dokładność pozycjonowania osi X	Mm	0,008
	Dokładność pozycjonowania osi Z	Mm	0,01
	Powtarzalność osi X	Mm	0,004
	Powtarzalność osi Z	Mm	0,004
Inne	Pojemność zasilania	KVA	30
	Objętość płynu chłodzącego	L	150
	Wymiar	Mm	230018801800
	Masa całkowita	Kg	3800

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

Mitsubishi

FANUC

Siemens

SYNTEC

Najnowsze wiadomości i media na temat Taikan

Zaproszenie | Die & Mold China 2025 | Z poważaniem zaproś do odwiedzenia TAIKAN

May 28 2025

Zaproszenie | Die & Mold China 2025 | Z poważaniem zaproś do odwiedzenia TAIKAN

Cieszymy się, że możemy zaprosić Cię do odwiedzenia W4-B220 Taikan's Booth w DIE & MOULD CHINA 2025! Data: 4-7 czerwca 2025 r. Miejsce: Shanghai New International Expo Center (2345 Longyang Road, Pudong, Szanghaj, Ch...

Czytaj więcej

Encyklopedia Taikan | Tokarka pionowa CNC: Precyzyjne, wysokowydajne narzędzie do obróbki metali

May 26 2025

Encyklopedia Taikan | Tokarka pionowa CNC: Precyzyjne, wysokowydajne narzędzie do obróbki metali

Tokarka pionowa CNC to precyzyjna, wysokowydajna obrabiarka CNC, która jest szeroko stosowana w różnych dziedzinach obróbki metali. Oś wrzeciona maszyny jest pionowa do poziomej p...

Czytaj więcej

L-45M tokarka pozioma o wysokiej precyzji CNC (frezowanie)

Charakterystyczne dla L-45M tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Zastosowanie L-45M tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Specyfikacje L-45M tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Sterowanie i oprogramowanie

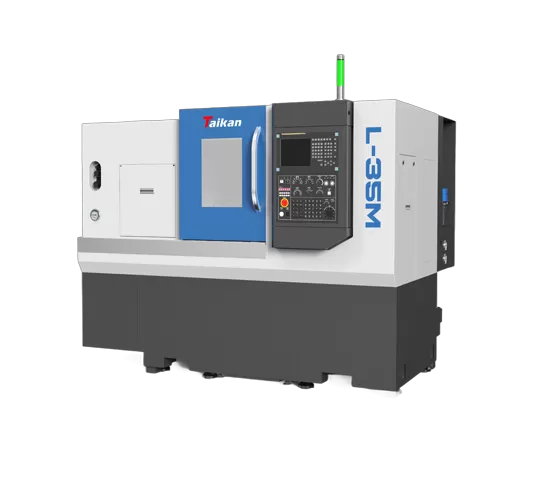

Powiązane L-M serii CNC toczenie poziome (frezowanie) tokarka
