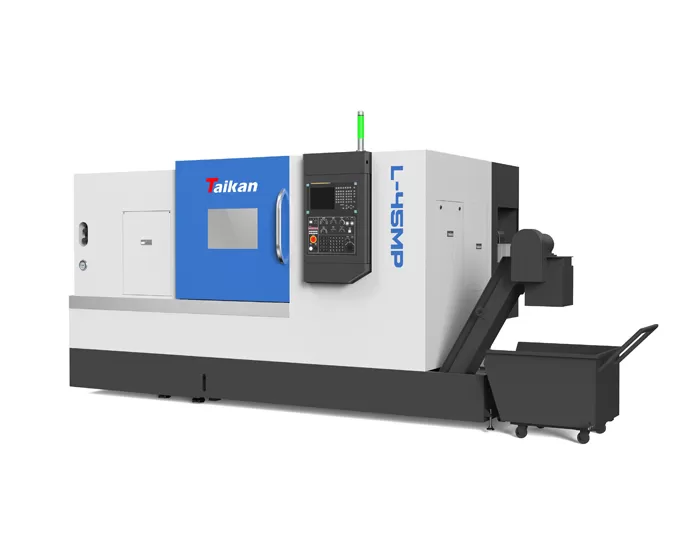

Name: L-45MP tokarka pozioma o wysokiej precyzji CNC (frezowanie)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla L-45MP tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Ogólnie

Maszyna przyjmuje zintegrowaną maszynę, elektryczną i hydrauliczną konstrukcję ze skośnym łóżkiem 30 °. Jest kompaktowy, bardzo sztywny, pozwala na płynne usuwanie wiórów i jest łatwy w obsłudze.

Szyna prowadząca

Szyny prowadzące są typu tocznego, a elementy napędu wykorzystują szybkie, ciche śruby kulowe, oferujące szybkie prędkości, niskie wytwarzanie ciepła i wysoką dokładność pozycjonowania.

Wrzeciono

Główny system przekładni tej obrabiarki przyjmuje wysokowydajną mechaniczną przekładnię wrzeciona o wysokim momencie obrotowym, z funkcją indeksowania osi C i hydraulicznym układem pomocniczym hamulca, a zakres prędkości wrzeciona wynosi 0-2500r/min.

Wieżyczka narzędziowa

Ta obrabiarka przyjmuje wieżyczkę mocy BMT55, która ma szybką prędkość zmiany narzędzia i wysoką niezawodność.

Zastosowanie L-45MP tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Tokarka ta spełnia potrzeby złożonego przetwarzania części i jest szeroko stosowana w zaworach, statkach, maszynach inżynieryjnych i innych dziedzinach, szczególnie preferowanych przez producentów części samochodowych.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacje L-45MP tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Przedmioty		Jednostka	L-45MP	Uwagi
Zakres przetwarzania	Maks. średnica obrotu	Mm	Φ600
	Maks. średnica przetwarzania (oś/płyta)	Mm	Φ380/φ450
	Maks. długość przetwarzania	Mm	900
	Maks. średnica pręta	Mm	Φ75
Podróże	Podróż w osi X	Mm	240
	Moc silnika osi X/moment przeciągnięcia	KW/Nm	2.2/12
	Podróż w osi Z	Mm	950
	Moc silnika osi Z/moment przeciągnięcia	KW/Nm	2.2/12
Wrzeciono	Moc wyjściowa (S1/S6)	KW	15
	Formularz końca wrzeciona		A2-8
	Prędkość obrotowa wrzeciona	R/min	0-2500
	Średnica otworu	Mm	Φ87
Chuck	Hydrauliczny uchwyt 3-szczękowy	Cal	10	Hollow
Krawiec	Średnica rękawa tailstock/podróż	Mm	Φ100/150
Krawiec	Otwór stożkowy rękaw krawiecki	Morse'a	Morse 5 #	Centrum na żywo
Prędkość	Szybka prędkość obrotu w osi X	M/min	30
	Szybka prędkość obrotu w osi Z	M/min	30
	Cięcie paszy	Mm/min	1-8000
Uchwyt narzędziowy	Pojemność narzędzia	T	12
	Moc silnika głowicy napędowej/moment obrotowy przeciągnięcia	KW	2.2/12
	Maksymalna prędkość elektronarzędzia	R/min	4000
	Specyfikacja uchwytu narzędziowego	Mm	BMT55
	Specyfikacja uchwytu narzędzia tokarskiego	Mm	25*25
	Nudna maksymalna średnica uchwytu narzędziowego	Mm	Φ32
Dokładność	Dokładność pozycjonowania osi X	Mm	0,008
	Dokładność pozycjonowania osi Z	Mm	0,012
	C axiS dokładność pozycjonowania	Łuk sec	51
	Powtarzalność osi X	Mm	0,004
	Powtarzalność osi Z	Mm	0,006
	Powtarzalność osi C	Łuk sec	20
Inne	Pojemność zasilania	KVA	30
	Objętość płynu chłodzącego	L	250
	Wymiar	Mm	3585 × 1880 × 1755
	Masa całkowita	Kg	4500

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

Mitsubishi

FANUC

Siemens

SYNTEC
