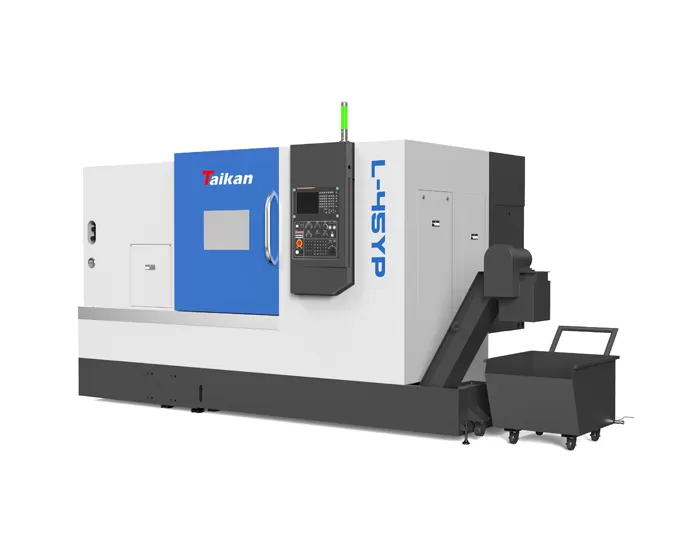

Name: L-45YP tokarka pozioma o wysokiej precyzji CNC (frezowanie)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla L-45YP tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Ogólnie

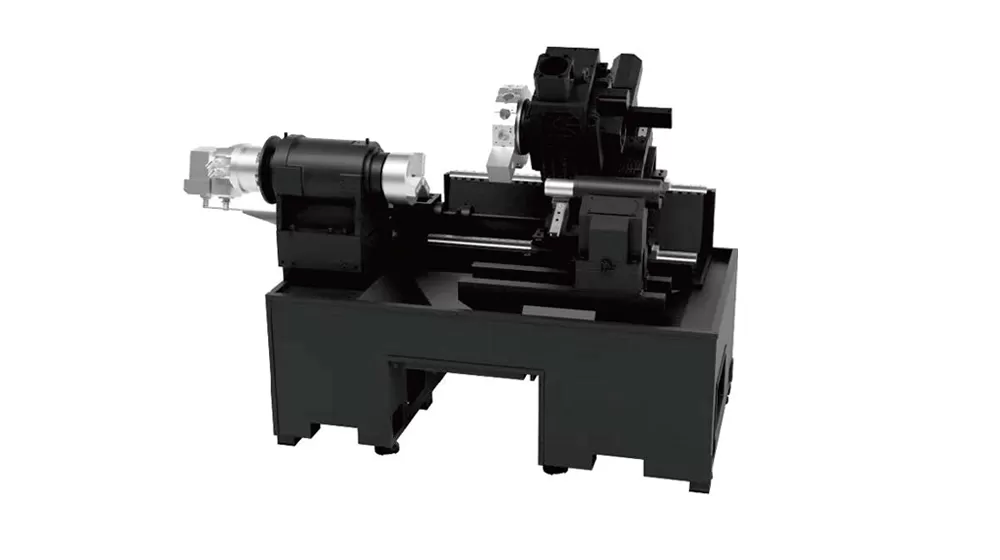

Maszyna jest w pełni zamknięta w celu ochrony, automatycznego usuwania wiórów, automatycznego smarowania i automatycznego chłodzenia. Podstawowe duże części są wykonane z wysokiej jakości żywicy i materiałów żeliwnych o wysokiej wytrzymałości, dzięki czemu obrabiarka ma wysoką sztywność i stabilną dokładność.

Szyna prowadząca

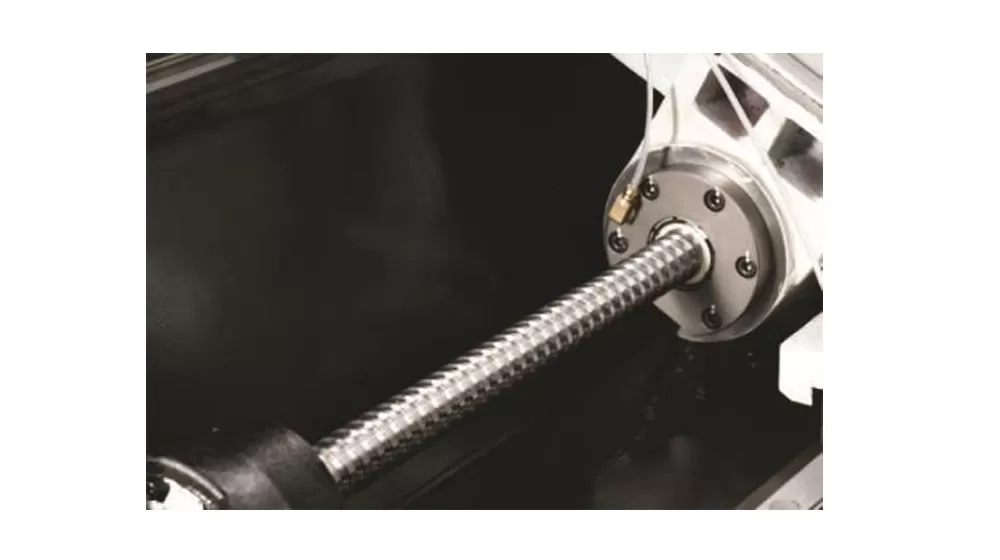

Szyny prowadzące są typu tocznego, a elementy napędu wykorzystują szybkie, ciche śruby kulowe, oferujące szybkie prędkości, niskie wytwarzanie ciepła i wysoką dokładność pozycjonowania.

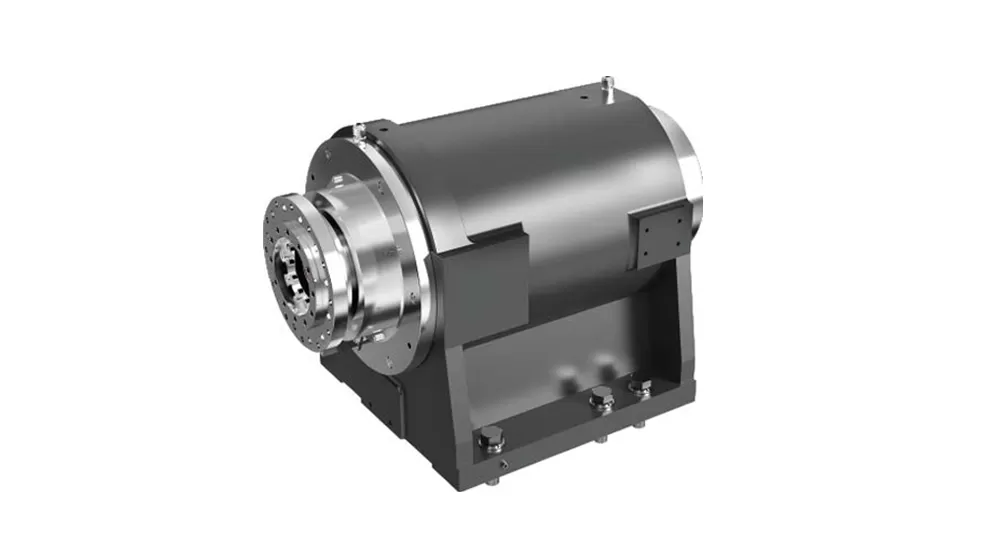

Wrzeciono

Główny układ napędowy tej obrabiarki przyjmuje wysokowydajny, mechaniczny napęd wrzeciona o wysokim momencie obrotowym z funkcją indeksowania osi C i hydraulicznym układem pomocniczym hamulca, a zakres prędkości wrzeciona wynosi 0-2500r/min.

Narzędzie

Ta obrabiarka wykorzystuje wieżę napędzaną BMT55 (w tym oś Y), która ma szybką prędkość zmiany narzędzia i wysoką niezawodność.

Zastosowanie L-45YP tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Tokarka ta spełnia potrzeby złożonego przetwarzania części i jest szeroko stosowana w zaworach, statkach, maszynach inżynieryjnych i innych dziedzinach, szczególnie preferowanych przez producentów części samochodowych.

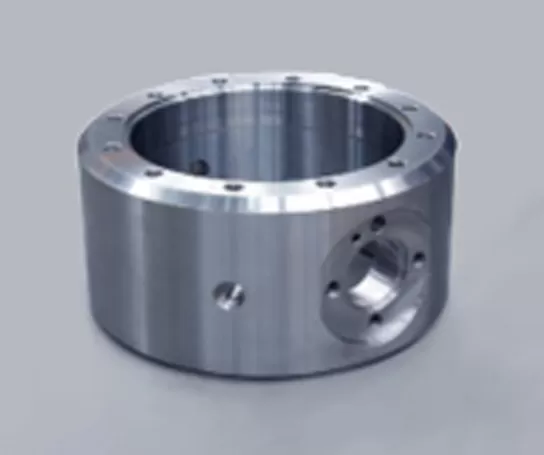

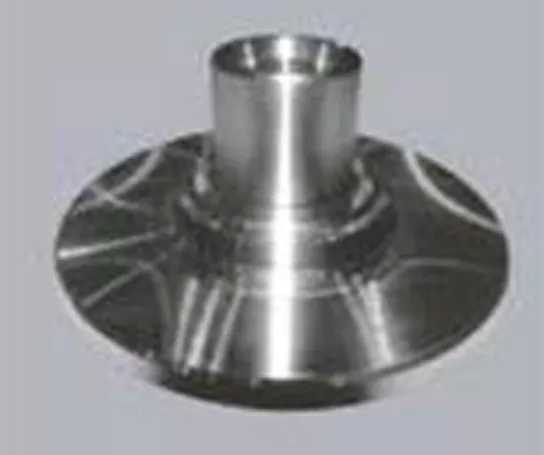

Przykład przedmiotu obrabianego 1

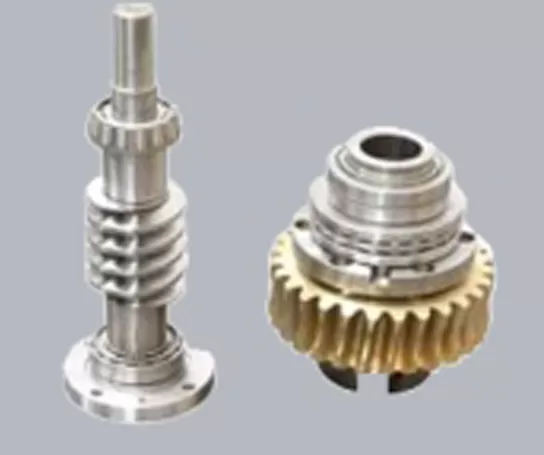

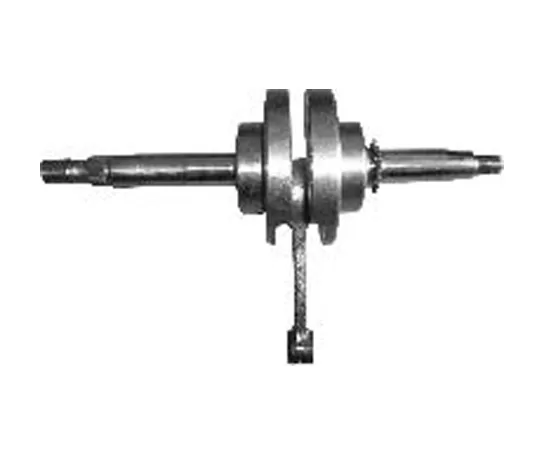

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacje L-45YP tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Przedmiot		Jednostka	L-45YP	Uwagi
Zakres przetwarzania	Maks. średnica obrotu	Mm	Φ600
	Maks. średnica przetwarzania (oś/płyta)	Mm	Φ380/φ450
	Maks. długość przetwarzania	Mm	900	800 (opcjonalnie duży silnik)
	Maks. średnica pręta	Mm	Φ75
Podróże	Podróż w osi X	Mm	240
	Moc silnika osi X/moment przeciągnięcia	KW/Nm	1.8/11
	Podróż w osi Y	Mm	100(± 50)
	Moc silnika osi Y/moment przeciągnięcia	KW/Nm	1.8/11
	Podróż w osi Z	Mm	950	830 (opcjonalnie duży silnik)
	Moc silnika osi Z/moment przeciągnięcia	KW/Nm	1.8/11
Wrzeciono	Moc wyjściowa (S1/S6)	KW	15/18.5
	Formularz końca wrzeciona		A2-8
	Prędkość obrotowa wrzeciona	R/min	0-2500
	Średnica otworu	Mm	Φ87
Chuck	Hydrauliczny uchwyt 3-szczękowy	Cal	10	Hollow
Krawiec	Średnica rękawa tailstock/podróż	Mm	Φ100/150	Opcjonalnie
Krawiec	Otwór stożkowy rękaw krawiecki	Morse'a	Morse 5 #	Centrum na żywo
Prędkość	Szybka prędkość obrotu w osi X	M/min	30
	Szybka prędkość obrotu na osi Y	M/min	10
	Szybka prędkość obrotu w osi Z	M/min	30
	Cięcie paszy	Mm/min	1-8000
Uchwyt narzędziowy	Pojemność narzędzia	T	12
	Moc silnika głowicy frezującej/moment przeciągnięcia	KW	2.7/12-46	Αi S 12/4000-B
	Narzędzie do frezowania max. prędkość	R/min	4000
	Specyfikacja uchwytu narzędzia do frezowania	Mm	BMT55
	Specyfikacja uchwytu narzędzia tokarskiego	Mm	25*25
	Maks. średnica narzędzia do wytaczania	Mm	Φ32
Zdolność przetwarzania uchwytów narzędziowych	Maksymalna zdolność frezowania elektronarzędzia		Średnica frezarki × frezowanie depths × feed	45 Stal
	Maksymalna zdolność wiercenia elektronarzędzia		Średnica wiertła × zasilanie	45 Stal
	Maksymalna zdolność gwintowania elektronarzędzia		M10 × 1,5	45 Stal
Dokładność	Dokładność pozycjonowania osi X	Mm	0,008
	Dokładność pozycjonowania osi Y	Mm	0,02
	Dokładność pozycjonowania osi Z	Mm	0,012
	Dokładność pozycjonowania osi C	Łuk sec	51
	Powtórność osi X	Mm	0,004
	Powtarzalność osi Y	Mm	0,005
	Powtarzalność osi Z	Mm	0,006
	Powtarzalność osi C	Łuk sec	20
Inne	Pojemność zasilania	KVA	30
	Objętość płynu chłodzącego	L	250
	Wymiar	Mm	3585 × 1880 × 2015
	Masa całkowita	Kg	4800

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

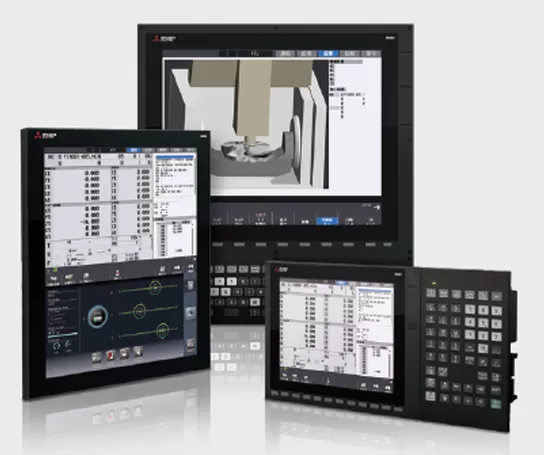

Mitsubishi

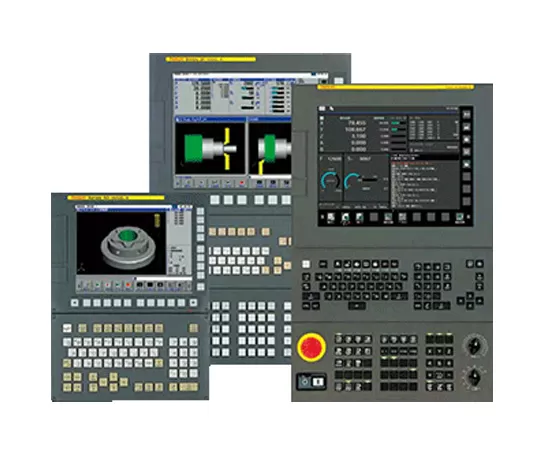

FANUC

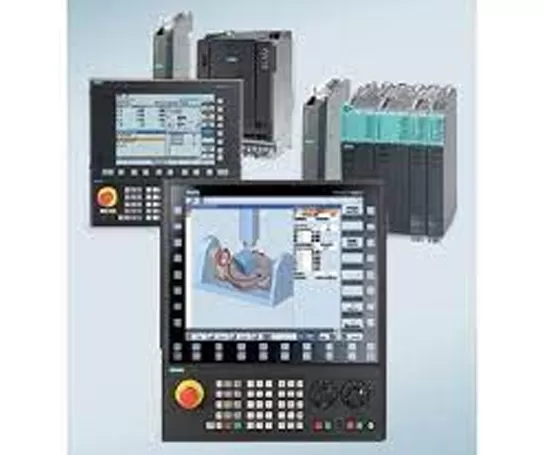

Siemens

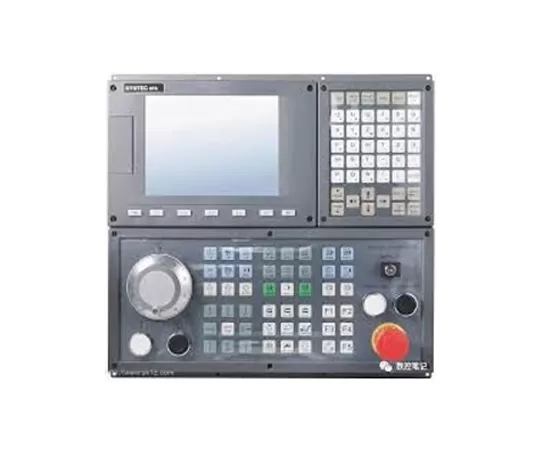

SYNTEC
