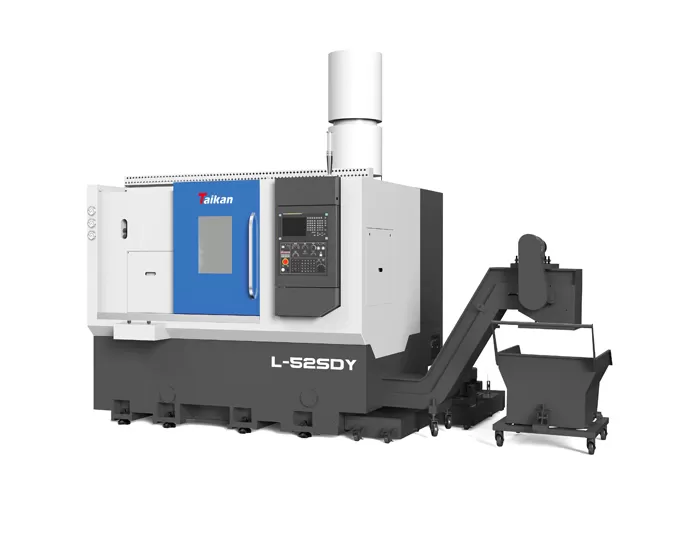

Name: L-52SDY tokarka pozioma o wysokiej precyzji CNC (frezowanie)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla L-52SDY tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Ogólnie

Dwuwrzecionowe i dwuwieżowe obrabiarki CNC do toczenia i frezowania
W pełni zamknięta ochrona, pojedyncze lewe drzwi przesuwne, opcjonalne automatyczne urządzenie rozładowujące, niezależny zbiornik wody zbierającej wióry, automatyczny przenośnik wiórów, dobra wydajność usuwania wiórów

Szyna prowadząca

Przyjęcie japońskich liniowych szyn tocznych lub rolkowych THK lub Taiwan PMI, japońskiego napędu kulkowego THK lub Taiwan PMI. Dobra charakterystyka dynamiczna, wysoka precyzja i silna sztywność.
Przyjmuje wstępnie załadowaną liniową prowadnicę rolkową i śrubę kulową, która ma cechy szybkiej prędkości i wysokiej precyzji przetwarzania.

Wrzeciono

Synchroniczne wrzeciono elektryczne z magnesem trwałym ma dobrą charakterystykę dynamiczną, wysoką precyzję i dużą sztywność.
Synchroniczne serwo elektryczne wrzeciona ma wysoką precyzję, szybkie przyspieszanie i zwalnianie oraz oszczędza energię.

Narzędzie

Opierając się na serwo podnoszącej wieży, ma wysoką precyzję i szybką prędkość zmiany narzędzia, może spełnić złożone wymagania przetwarzania i może zastąpić centra obróbkowe i maszyny do grawerowania.

Zastosowanie L-52SDY tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Ta tokarka może przetwarzać przedmioty o średnicach 20-130mm i długościach 2,5-130mm; maksymalna średnica obrotu siodła wynosi 320mm. Może przetwarzać krótkie części wału (lub dysku) o złożonych kształtach geometrycznych, różnych rozmiarach i wymaganiach wysokiej precyzji.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacje L-52SDY tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Przedmiot		Jednostka	L-52SDY1
Zakres obróbki	Maks. średnica huśtawki na łóżku	Mm	Φ570
	Maks. średnica toczenia na siodle	Mm	Φ320
	Maks. średnica toczenia	Mm	Φ130
	Maks. długość toczenia	Mm	130
Podróże	X1, X2 oś podróży	Mm	200 、 300
	Przesunięcie osi Y1	Mm	± 50
	Y1 efektywna obróbka podróży	Mm	± 45
	Z1, Z2 oś podróży	Mm	320 、 300
Główne/Sub-wrzeciono	Rozmiar Chuck	Cal	8"
	Maks. prędkość	Obr/min	4500
	Prędkość podstawowa	Obr/min	1500
	Typ końca wrzeciona		A2-6
	Wrzeciono przez rozmiar otworu	Mm	14,5/18
	Zmotoryzowana moc wrzeciona	Kw	Φ67
	Regulowana średnica pręta	Mm	Φ52
Wrzeciono frezujące	Maks. prędkość	Obr/min	4500
	Zdolność wiercenia	Mm	Φ16 × 1,5
	Zdolność gwintowania	[Mm] x	M12x1.75
	Zdolność gwintowania	[Mm]	M12x1.75
	Silnik wrzeciona frezującego	KW	2.3
	Interfejs wieży		BMT45
Prędkość posuwu	Szybka prędkość obrotu w osi X	Mm/min	18000
	Szybka prędkość obrotu w osi Z	Mm/min	18000
	Szybka prędkość obrotu na osi Y	Mm/min	10000
Silnik	Silnik wrzeciona	KW	> 11
Silnik	Silnik pompy chłodzącej	KW	0,75
Energia elektryczna/źródło powietrza	Pojemność zasilania (ciągła stała stawka)	KVA/Kw	64KVA/44.75KW
Energia elektryczna/źródło powietrza	Źródło powietrza	L/min	0,5Mpa/100
Chłodzenie	Pojemność zbiornika na wodę	L	130
Rozmiar/waga	Odległość od środka wrzeciona do ziemi	Mm	1070
	Wysokość maszyny	Mm	2060
	Obszar okupowany (L × W)	Mm × mm	2410 (bez przenośnika wiórów) × 2210
	Waga maszyny (ok.)	Kg	5000

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

Mitsubishi

FANUC

Siemens

SYNTEC
