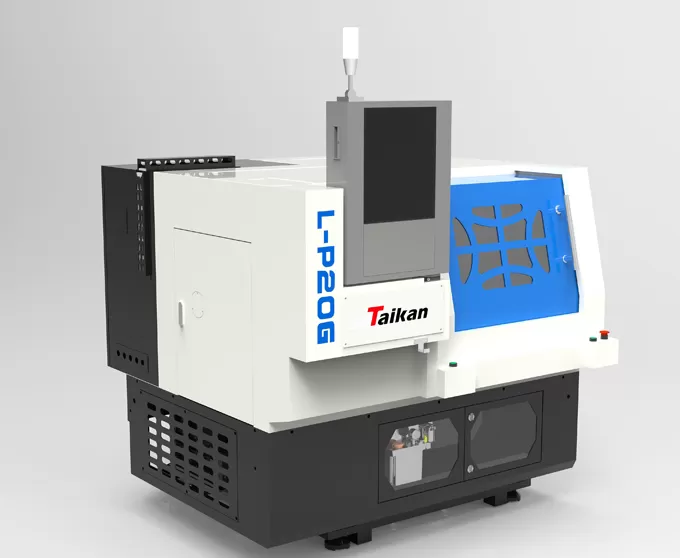

Name: L-P20G precyzyjna tokarka CNC Gang Tools
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla L-P20G precyzyjnej tokarki CNC Gang Tools

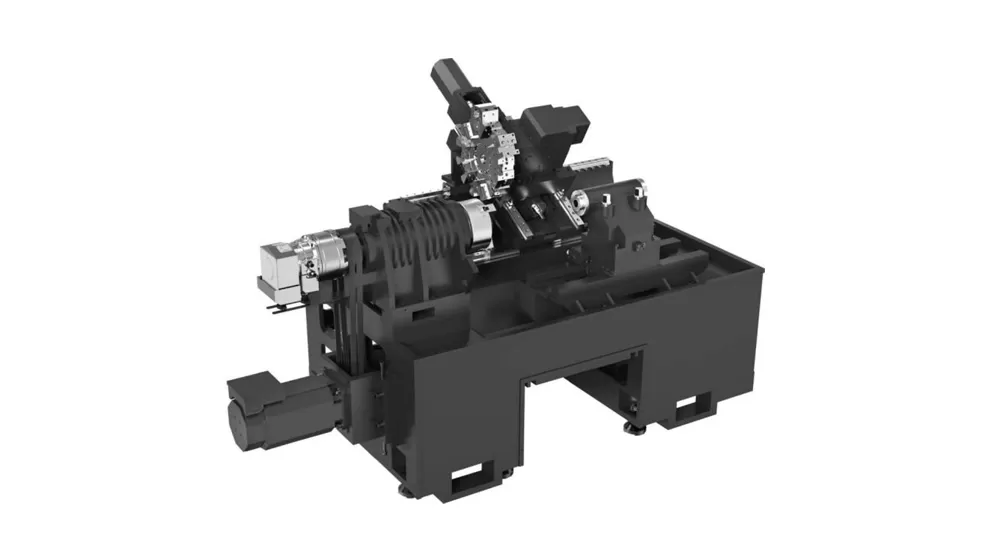

Ogólnie

Ta obrabiarka ma zintegrowany układ mechaniczny, elektryczny i hydrauliczny, przyjmuje całkowicie zamkniętą pokrywę ochronną, drzwi ochronne otwierają się w lewo, a panel operacyjny CNC znajduje się na górze stałej osłony ochronnej, która jest łatwa w obsłudze.
Wszystkie duże podstawowe części są wykonane z wysokiej jakości żywicy i materiałów żeliwnych o wysokiej wytrzymałości, co zapewnia obrabiarce wysoką sztywność i stabilną precyzję.

Tailstock z rękawem hydraulicznym

Konstrukcja o dużej rozpiętości twardej szyny ma wysoką sztywność, mocne osiągi i dużą nośność. Struktura jaskółczego ogona sprawia, że dolna płyta dociskowa jest bardziej niezawodna po zablokowaniu.

Wrzeciono

Główny układ przekładni tej obrabiarki napędzany jest przez wysokowydajny serwomotor, który napędza wrzeciono przez pas. Zakres prędkości wrzeciona wynosi 0-6000r/min.

Narzędzie

Użyj narzędzia gangu.

Zastosowanie L-P20G tokarki CNC Gang o wysokiej precyzji

Ta maszyna może automatycznie kończyć obracanie cylindrów, stożków, wałów schodkowych, powierzchni łukowych, ścian końcowych, rowkowania, wiercenia oraz różnych prostych i stożkowych gwintów metrycznych i calowych. Maszyna jest wyposażona w szereg uchwytów sprężynowych, które mogą być szeroko stosowane w instrumentach, miernikach, przemyśle lekkim, elektronice, sprzęcie medycznym, maszynach filmowych i innych gałęziach przemysłu.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacje L-P20G tokarki CNC Gang o wysokiej precyzji

Imię i nazwisko		Jednostka	L-P20G	Uwagi
Zakres obróbki	Maks. średnica huśtawki na zjeżdżalni łóżka	Mm	Φ240
	Maks. średnica huśtawki na podstawie narzędzia	Mm	Φ120
	Maks. długość toczenia	Mm	100
	Maks. średnica toczenia	Mm	Φ100
	Maks. średnica zaciskania uchwytu sprężynowego	Mm	Φ20
Podróże	Podróż w osi X	Mm	280
	Moc silnika osi X/moment przeciągnięcia	Kw/Nm	1/3.2
	Podróż w osi Z	Mm	180
	Moc silnika osi Z/moment przeciągnięcia	Kw/Nm	1/10
Wrzeciono	Typ zaciskania wrzeciona	Kw	Uchwyt zaciskowy typu 20
	Typ głowicy wrzeciona		Niestandardowe
	Wrzeciono przez średnicę otworu		Φ26
	Maksymalna prędkość wrzeciona		0-6000
	Moment obrotowy silnika wrzeciona (znamionowy/maksymalny	R/min	17,7/26,5
	Silnik wrzeciona (S1/S2)	Mm	3.7/5.5
Urządzenie	Wiosenny uchwyt	Cal	Φ20
Prędkość	Szybka prędkość obrotu (oś X)	M/min	18
	Szybka prędkość obrotu (oś Z)	M/min	18
	Prędkość posuwu cięcia	Mm/min
Uchwyt narzędziowy	Typ uchwytu narzędziowego		Narzędzie gangów
	Czas indeksowania narzędzi	Sekundy/bit	/
	Rozmiar ciała narzędzia	Mm	16'16
	Maks. średnica narzędzia do wytaczania	Mm	25
Dokładność	Dokładność pozycjonowania (oś X)	Mm	<0,01
	Dokładność pozycjonowania (oś Z)	Mm	<0,01
	Powtarzalność ((oś X)	Mm	0,002
	Powtarzalność ((oś Z)	Mm	0,002
Pozostałe	Pojemność sprzętu </P>	KVA	6
	Pojemność zbiornika płynu chłodzącego	L	50
	Rozmiar maszyny	Mm	1275 × 1408 × 1532	Ręczny zbiornik płynu chłodzącego do usuwania wiórów
	Waga (ok.)	Kg	Ok. 1100

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

Mitsubishi

FANUC

Siemens

SYNTEC
