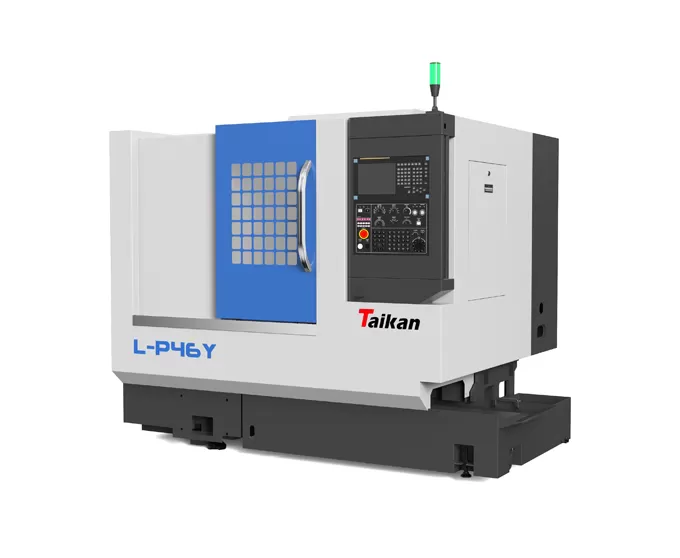

Name: L-P46Y tokarka pozioma o wysokiej precyzji CNC (frezowanie)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla L-P46Y tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Ogólnie

L-P46Y jest głównym rodzajem obrabiarki do obróbki złożonej. Oprócz funkcji tokarek CNC, może również ukończyć frezowanie płaszczyznowe, wiercenie, gwintowanie, prosty rowek, spiralny rowek i frezowanie przekładni itp.

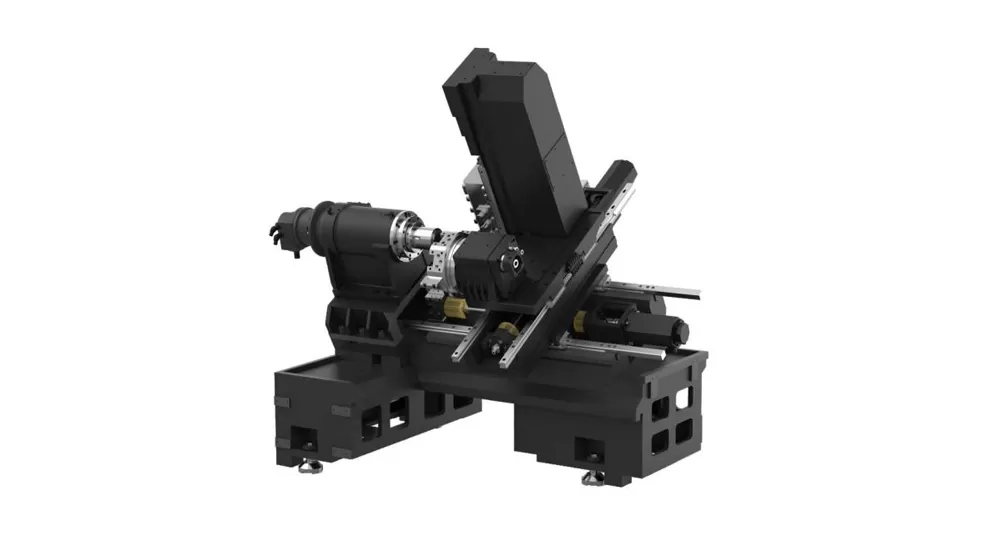

Szyna prowadząca

Dwie osie są bezpośrednio połączone serwomotorem i precyzyjną śrubą kulkową poprzez elastyczne sprzęgło, z dobrą siłą i wysoką dokładnością pozycjonowania.
Oś X i oś Z wykorzystują prowadnice liniowe o wysokiej sztywności. Rozpiętość między szynami jest obliczana w celu uzyskania najlepszej rozpiętości, niskiej rezystancji, wysokiej sztywności, wysokiej precyzji, a prędkość przemieszczenia może osiągnąć 30 m/min, co poprawia wydajność pracy i skraca czas przetwarzania.

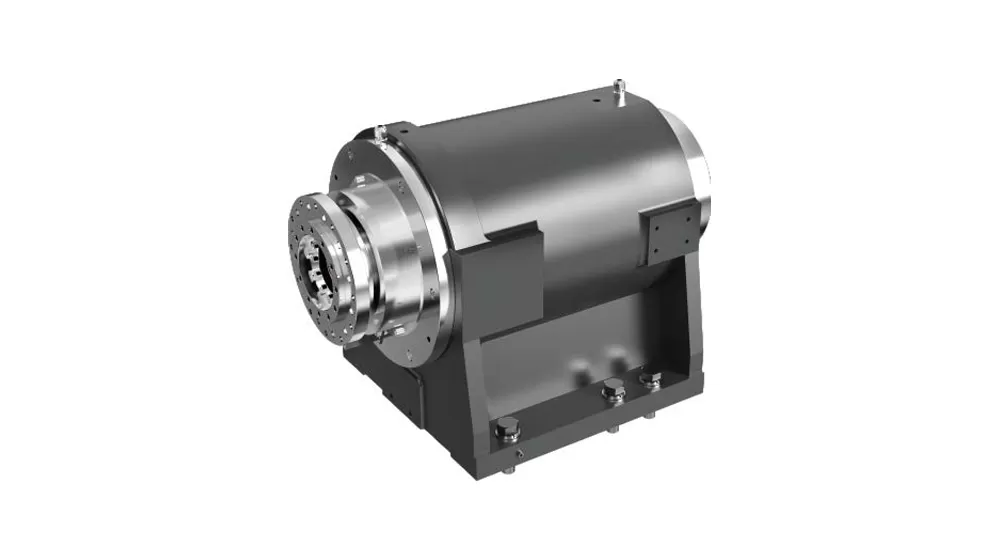

Wrzeciono

Maszyna przyjmuje integralne wrzeciono tulejowe, importowane precyzyjne łożyska wrzeciona i napęd serwomotoru wrzeciona, aby osiągnąć wysoką precyzję, wysoką sztywność i stabilność prędkości. Konstrukcja wrzeciona typu radiator jest wyposażona w symetryczne żebra wzmacniające, aby skutecznie zmniejszyć wzrost temperatury wrzeciona, zwiększyć stabilność wrzeciona i zwiększyć żywotność łożyska.

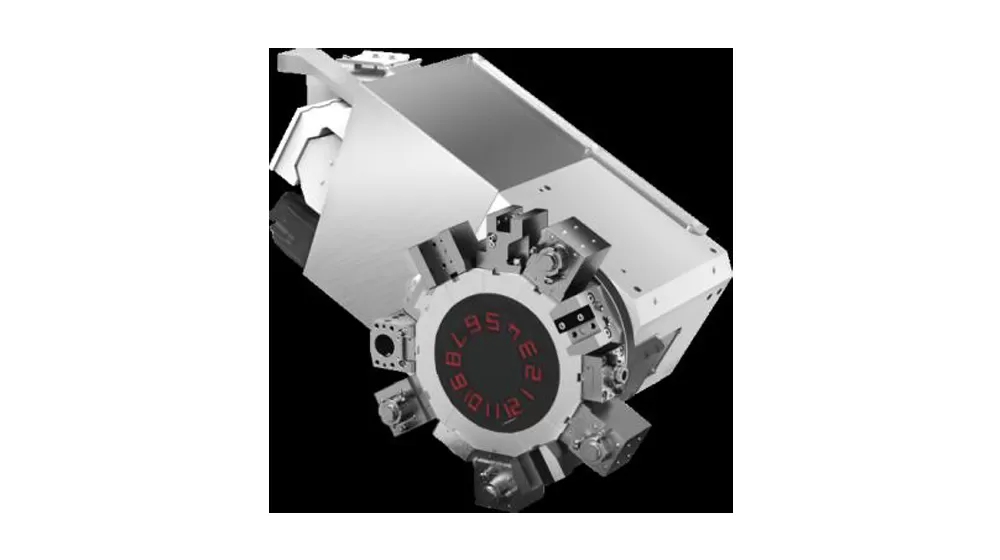

Wieżyczka narzędziowa

Przyjęcie ośmiostanowej hydraulicznej wieży obrotowej z wysoką dokładnością pozycjonowania, niską awaryjnością, szybką zmianą narzędzia i lokalną zmianą narzędzi.

Zastosowanie L-P46Y tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Tokarka ta spełnia potrzeby złożonego przetwarzania części i jest szeroko stosowana w zaworach, statkach, maszynach inżynieryjnych i innych dziedzinach, szczególnie preferowanych przez producentów części samochodowych.

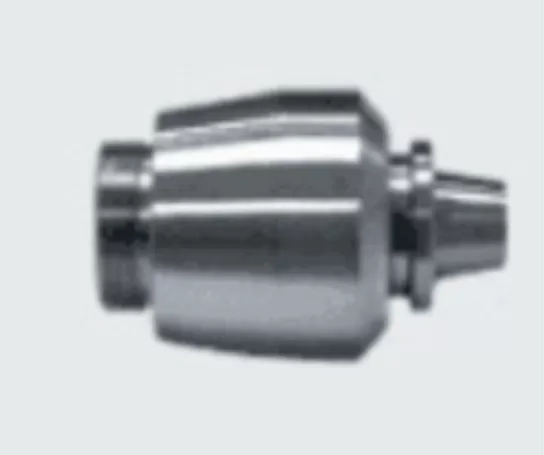

Przykład przedmiotu obrabianego 1

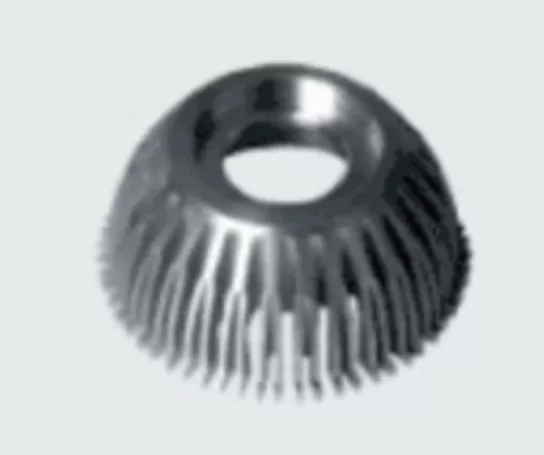

Przykład obrabianego przedmiotu 2

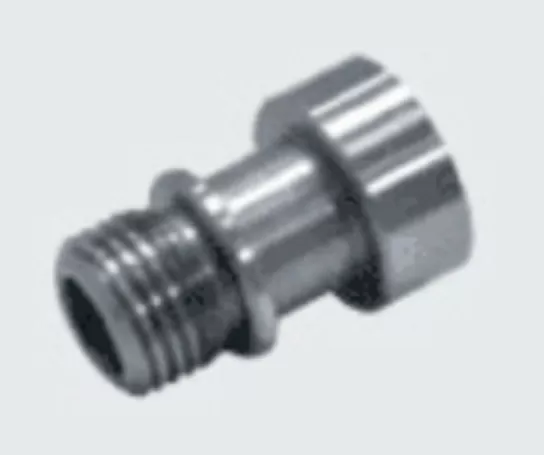

Przykład obrabianego przedmiotu 3

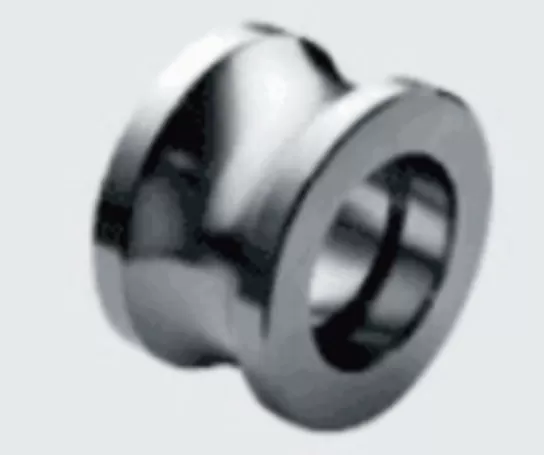

Przykład przedmiotu obrabianego 4

Specyfikacje L-P46Y tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Przedmiot		Jednostka	L-P46Y	Uwagi
Zakres obróbki	Maks. średnica huśtawki na łóżku	Mm	Φ500
	Średnica obróbki (typ tarczy)	Mm	Φ300
	Średnica obróbki na frezarce	Mm	Φ160
	Długość obróbki	Mm	350
Podróże	Podróż w osi X	Mm	550
	Moc silnika osi X/moment przeciągnięcia	KW/Nm	1.8/11
	Podróż w osi Z	Mm	450
	Moc silnika osi Z/moment przeciągnięcia	KW/Nm	1.8/11
	Podróż w osi Y	Mm	210
	Moc silnika osi Y/moment przeciągnięcia	KW/Nm	1.2/7
Wrzeciono mechaniczne	Moc wyjściowa (S1/S6)	KW	7.5/11
	Formularz końca wrzeciona		A2-5
	Prędkość wrzeciona	R/min	0-6000
	Wrzeciono przez średnicę otworu	Mm	Φ56
	Średnica pręta przelotowego przez otwór	Mm	Φ46
Collet	Hollow collet	Cal	6
Moc silnika	Silnik wrzeciona znamionowy/ciągły pół godziny	Kw	7.5/11
	Silnik osi X	Kw	1.8
	Silnik osi Y	Kw	1.2
	Silnik osi Z	Kw	1.8
	Silnik zmiany narzędzi	Kw	0,75
	Silnik hydrauliczny	Kw	0,75
	Silnik pompy płynu chłodzącego	Kw	0,45
Prędkość	Szybka prędkość obrotu (oś X)	M/min	30
	Szybka prędkość obrotu (oś Z)	M/min	30
	Szybka prędkość obrotu (oś Y)	M/min	20
	Cięcie szybkości posuwu	Mm/min	1 ~ 8000
Uchwyt narzędziowy	Formularz uchwytu narzędziowego	Uchwyt narzędziowy Servo
	Pojemność narzędzia	T	8
	Zewnętrzny okrągły rozmiar narzędzia	Mm	20 × 20
	Maks. średnica narzędzia do wytaczania	Mm	Φ25
	Wysokość środka wieży	Mm	63
4 4 głowica zasilająca	Specyfikacje Chuck		ER25
	Oś A/B (podwójny silnik 4 4)	Kw	1.2/1.2
	Oś A/B (podwójny silnik 4 4)	Obr/min	0-3000
	Liczba elektronarzędzi osi A	-	4 × ER25
	Liczba elektronarzędzi osi B	-	4 × ER25
Dokładność obrabiarki	Dokładność pozycjonowania (oś X)	Mm	0,006
	Dokładność pozycjonowania (oś Z)	Mm	0,006
	Dokładność pozycjonowania (oś Y)	Mm	0,006
	Powtarzana dokładność pozycjonowania (oś X)	Mm	0,006
	Powtarzana dokładność pozycjonowania (oś Z)	Mm	0,006
	Powtarzana dokładność pozycjonowania (oś Y)	Mm	0,006
	C Dokładność pozycjonowania osi	Łuk sekundy/stopień	10/0.003
Inne	Zbiornik oleju	L	60
	Zbiornik na wodę	L	100
	Rozmiar maszyny (długość × szerokość × wysokość)	Mm	2200 × 2200 × 2300
	Waga maszyny (przybliżona waga)	Kg	3100

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

Mitsubishi

FANUC

Siemens

SYNTEC
