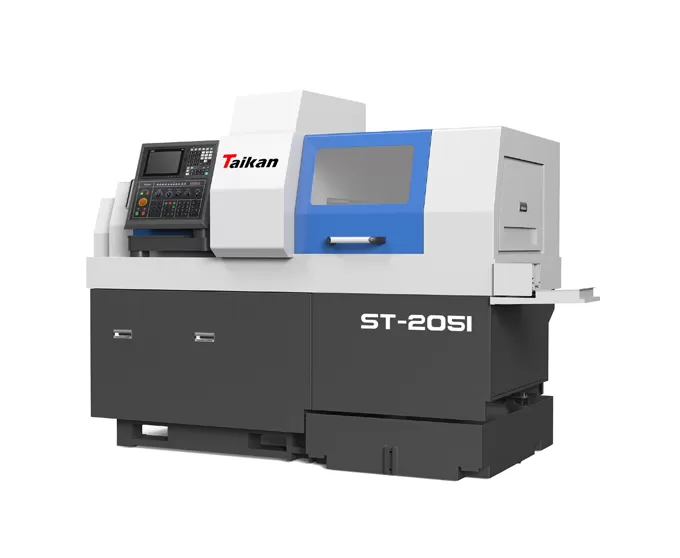

Name: ST-205 o wysokiej precyzji tokarka typu szwajcarskiego CNC
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla ST-205 w wysokiej precyzji tokarki do cięcia CNC

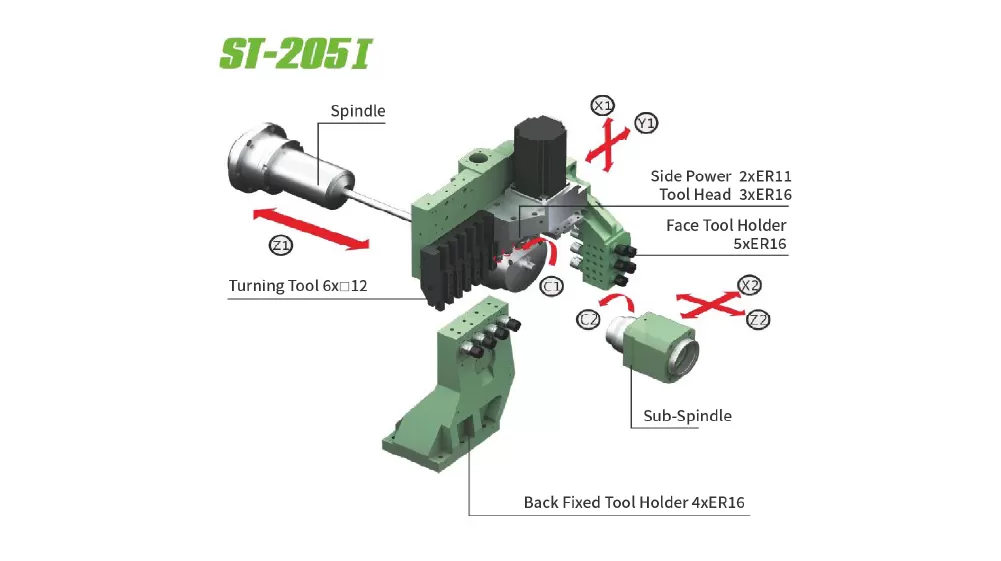

Podwójne wrzeciono, podwójny system
5 liniowych osi zasilania, prędkość szybkiego obrotu 32 m/min
5 elektronarzędzi, 5 narzędzi do otworów końcowych.
Wrzeciono bez opcji narzędzia z bocznym frezowaniem

Wbudowane wrzeciono zmotoryzowane

Wymienne z i bez rękawa prowadzącego
Wtórny rozwój systemu Mitsubishi. Kompensacja maszyny zimnej i gorącej

Zastosowanie ST-205 o wysokiej precyzji tokarki do cięcia CNC

Przykład przedmiotu obrabianego 1

Automatyczna tokarka z pojedynczym wrzecionem

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Automatyczna tokarka Traub z pojedynczym wrzecionem

Przykład przedmiotu obrabianego 4

Maszyna tokarska z pojedynczym wrzecionem

Przykład obrabianego przedmiotu 5

Specyfikacje ST-205 o wysokiej precyzji tokarki do cięcia CNC

Specyfikacja	ST-205 Ⅰ
Maks. Średnica obróbki	Ø20
Maks. Długość obróbki	240mm
Przednia średnica wiercenia	Maks. Ø10
Przednia pojemność gwintowania	Maks. M8
Średnica otworu przelotowego wrzeciona	23mm
System sterowania	Mitsubishi M80LA System
Prędkość wrzeciona	Maks. 8 000 r/min
Frezowanie boczne Max. Wiercenie	Maks. Ø10
Frezowanie boczne Max. Tapping	Maks. M8 (miedź)
Frezowanie boczne Max. Prędkość	Maks. 5,000 obr/min
Wrzeciono wsteczne Max. Średnica zaciskowa	20mm
Maks. rozszerzenie wrzeciona wstecznego	50mm
Powrót wrzeciona Max. Wiercenie	Maks. Ø10
Gwintowanie z tyłu wrzeciona	Maks. M8 (miedź)
Tylna prędkość wrzeciona	Maks. 8 000 r/min
Tylne narzędzie średnicy wiercenia	Maks. Ø10
Narzędzia tokarskie	1 × Dr. 16 5 ×
Boczne uchwyty narzędziowe do frezowania	2 × ER11 3 × ER16 (2 jednostki szybkiej zmiany)
Przednie stałe uchwyty narzędziowe	5 × ER16
Uchwyty narzędziowe ze stałym wrzecionem	4 × ER16 Stałe (z możliwością rozszerzenia do 6 × ER16)
Szybka prędkość trawersu	32 m/min (Y1/X2), 20 m/min (X1), 24 m/min (Z1/Z2)
Moc silnika wrzeciona	3.7 kW / 5.5 kW
Moc silnika pod wrzecionem	3.7 kW / 5.5 kW
Moc silnika frezowania bocznego	1,0 kW
Moc silnika zasilającego	1,0 kW (X1/Y1/Z1/X2/Z2)
Całkowita moc maszyny	12 kW
Waga maszyny	2600 kg

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.
