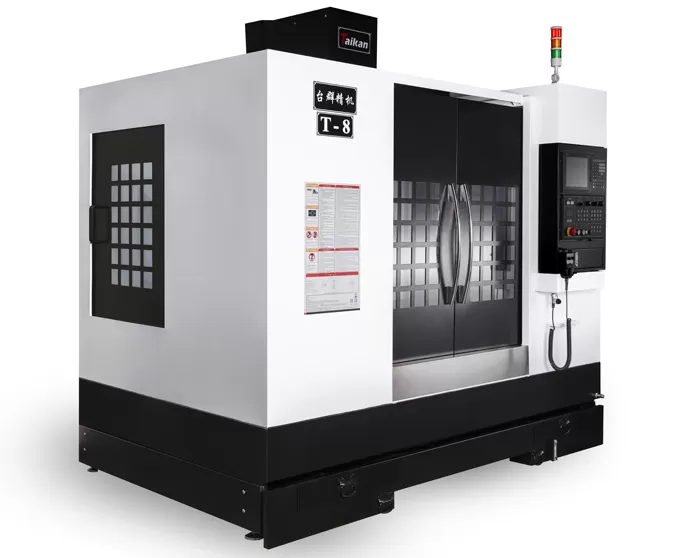

Name: Pionowe centrum obróbkowe T-8 Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka pionowego centrum obróbkowego T-8 Boxway

Struktura maszyny

Stała konstrukcja poprzeczna kolumny z ponadwymiarową stabilną podstawą zapewniającą wysoką nośność.

Wykonany z żeliwa o wysokiej wytrzymałości, zapewniający doskonałą sztywność i stabilną precyzję.

Trójosiowy prowadnik skrzynek

Osie X, Y i Z są wyposażone w precyzyjnie hartowane prowadniki z żeliwa szlifowanego, z kompozytem powierzchniowym połączonym powłoką PTFE (politetrafluoroetylenu).

Ta konstrukcja zapewnia wysoką sztywność i doskonałą amortyzację, dzięki czemu idealnie nadaje się do ciężkiego cięcia stali o wysokiej twardości.

Wrzeciono

Jednostka wrzeciona o dużej prędkości (BT40, 8000r/min) z konstrukcją labiryntową i osłoną kurtyny powietrznej, zapobiegająca przedostawaniu się płynu tnącego do łożysk wrzeciona.

Przeciwwaga osi Z

Przeciwwaga z centralną prowadnicą wspomaga ruch główki

Optymalizacja charakterystyki obciążenia osi Z

Zastosowanie pionowego centrum obróbkowego T-8 Boxway

Stosowany głównie w przemyśle produkcji form, ma również szerokie zastosowanie w przemyśle lotniczym, sprzęcie energetycznym, produkcji samochodów, urządzeniach medycznych i innych gałęziach przemysłu.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacje pionowego centrum obróbkowego T-8 Boxway

Przedmiot			Jednostka	T-8	Uwagi
Podróże	Tabela podróży (oś X)		Mm	800
	Siodło podróży (oś Y)		Mm	500
	Podróż headstock (oś Z)		Mm	500
	Nos wrzeciona do stołu		Mm	130 ~ 630
	Centrum wrzeciona do kolumny		Mm	500
Stół	Rozmiar tabeli		Mm	1050 × 500
	Ładowność stołu		Kg	600
	T-Sloty (Qty-Szerokość × Pitch)		Mm	5-18 × 90
Wrzeciono	Moc silnika (Cont./30min)		KW	7.5/11
	Zakres prędkości		Obr/min	50 ~ 8000 (napędzany paskiem)
	Średnica wrzeciona		Mm	Φ150
	Typ uchwytu narzędziowego		-	BT40
	Typ trzpienia		-	P40T-I(MAS403)
Prędkość	Zakres szybkości karmienia		Mm/min	1-10000
Prędkość	Szybka prędkość trawersu (X/Y/Z)		M/min	16/16/16
Dokładność	Dokładność pozycjonowania (X/Y/Z)		Mm	0,008	GB/T18400.4 (pełna podróż)
Dokładność	Powtarzalność (X/Y/Z)		Mm	0,005
Pozostałe	System CNC		-	Mitsubishi M80VA
	Dopływ powietrza	Przepływ	L/min
	Dopływ powietrza	Ciśnienie	MPa
	Wymaganie zasilania		KVA	25
	Pojemność zbiornika płynu chłodzącego		L	200
	Wymiary maszyny		Mm	2710 × 2320 × 2740	Kierunki osi X/Y/Z
	Waga maszyny (ok.)		Kg	4950

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.
