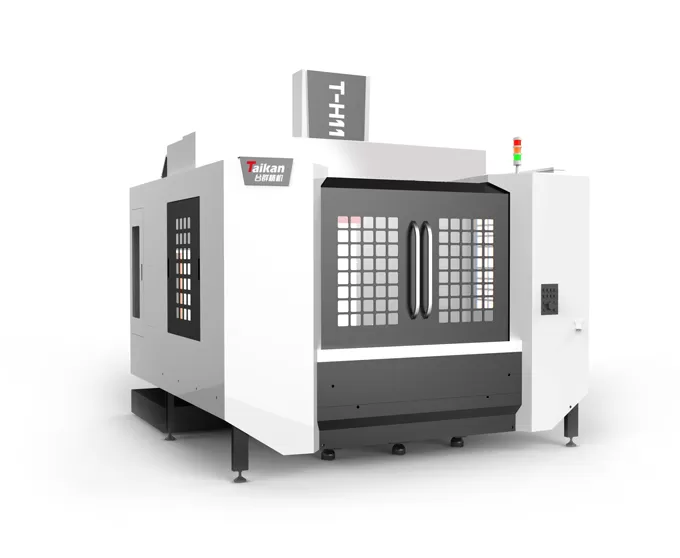

Name: T-H11 poziome centrum obróbkowe
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka T-H11 poziomego centrum obróbkowego

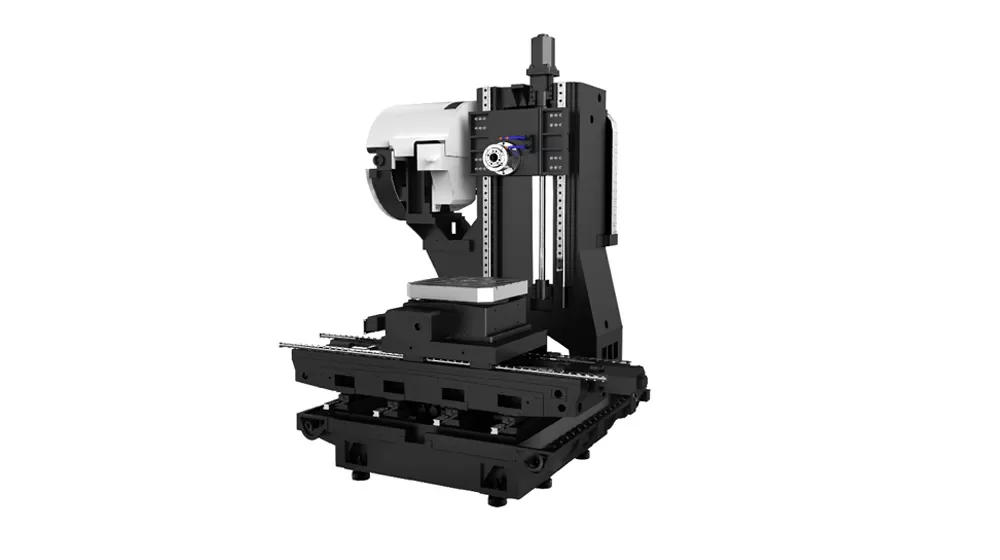

Struktura maszyny

Maszyna posiada stół z przesunięciem krzyżowym i stałą konstrukcję kolumny. Jest wyposażony w ponadwymiarową, stabilną podstawę i kolumnę o dużej sztywności i dużej rozpiętości. Kluczowe elementy wykonane są z materiałów żeliwnych o wysokiej wytrzymałości dla zwiększenia trwałości i stabilności.

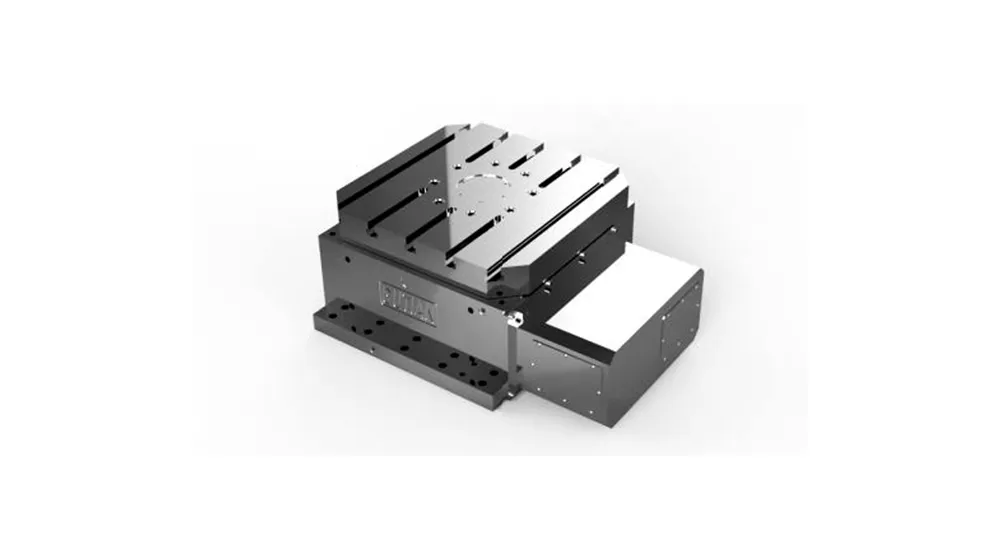

Stół obrotowy CNC typu Cam

Minimalne indeksowanie: Stół obrotowy oferuje minimalne indeksowanie 0,001 °.
Wysoka precyzja i prędkość: Stół obrotowy CNC typu krzywkowego wykorzystuje powierzchnię napędową krzywki o stałej prędkości i wstępnie załadowany kontakt toczny między powierzchnią krzywki a łożyskiem igiełkowym na wieży, zapewnienie wysokiej precyzji, dużej prędkości, zerowego luzu i zdolności do obsługi dużych obciążeń.

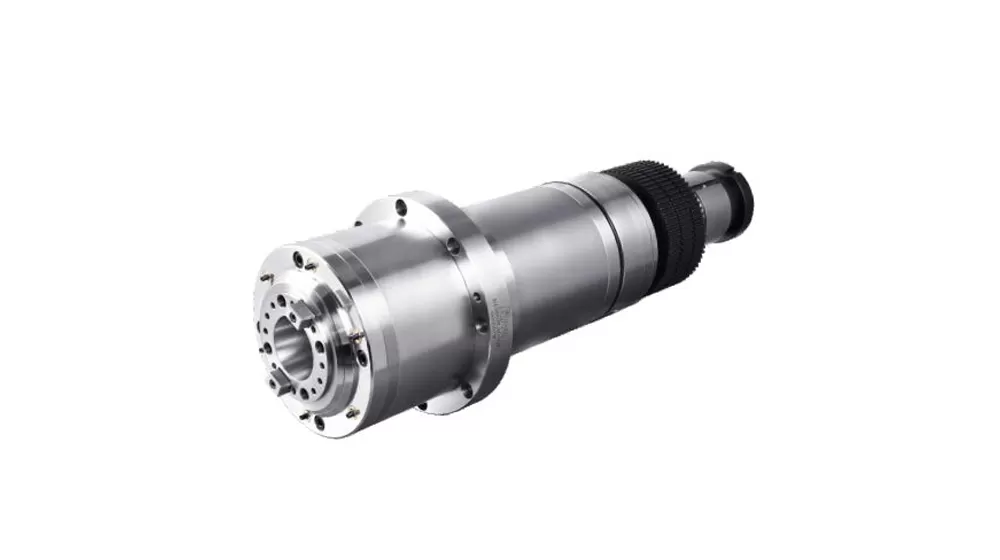

BT40-12000rpm jednostka wrzeciona z napędem bezpośrednim

Układ chłodzenia oleju: Wyposażony w układ chłodzenia oleju, aby zapobiec termicznej deformacji wrzeciona, zapewniając stałą wydajność.
Konstrukcja nosa typu labiryntu: posiada noski w stylu labiryntu z funkcją ochrony kurtyny powietrznej, która zapobiega wtargnięciu płynu chłodzącego, zwiększając trwałość i precyzję wrzeciona.

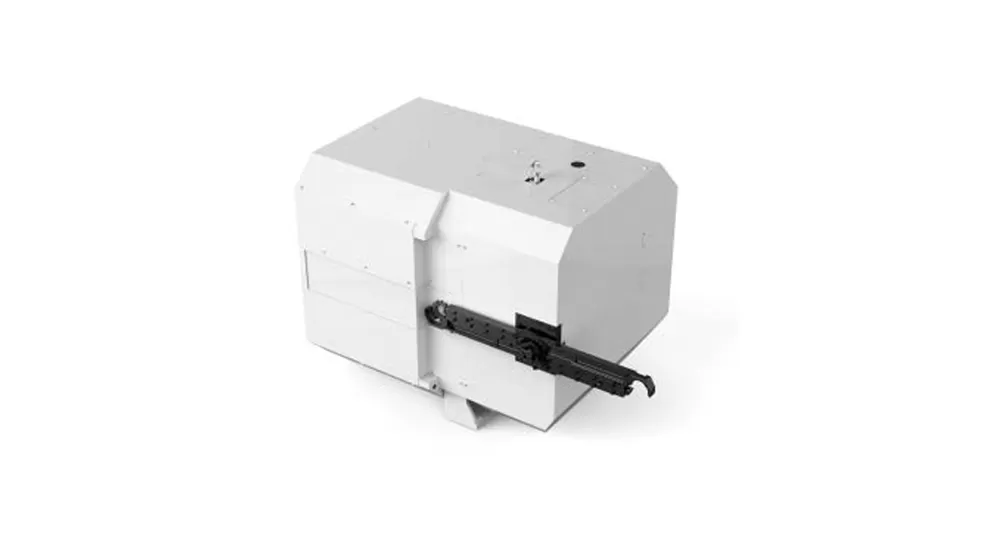

Magazyn narzędzi 24T Disc

Kontrola enkodera kątowego: wykorzystuje koder kątowy do sterowania działaniem zmiany narzędzia, zapewniając stabilne i niezawodne sygnały zapewniające płynną i precyzyjną zmianę narzędzia.
Mechanizm napędzany krzywką: Magazyn narzędzi napędzany krzywką gwarantuje wysoką precyzję obrotu, zapewniając płynną pracę nawet przy użyciu ciężkich narzędzi.
Całkowicie zamknięta konstrukcja: Całkowicie zamknięta konstrukcja zapobiega rozpryskiwaniu się opiłków żelaza na magazynku narzędzi, chroniąc narzędzia i zachowując dokładność obróbki, jednocześnie zwiększając ogólną stabilność.

BT40-12000rpm jednostka wrzeciona z napędem bezpośrednim

Zastosowanie T-H11 poziomego centrum obróbkowego

Obrabiarka nadaje się do wielu różnych, małych partii przetwarzania złożonych części, takich jak średnie i małe elementy w kształcie pudełka, płyty, dyski, zawory, obudowy, i formy. Jest szeroko stosowany w branżach takich jak części precyzyjne, produkty 5G, sprzęt, części samochodowe i urządzenia medyczne.

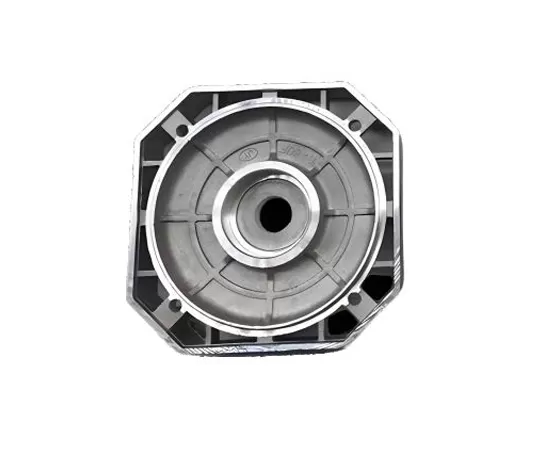

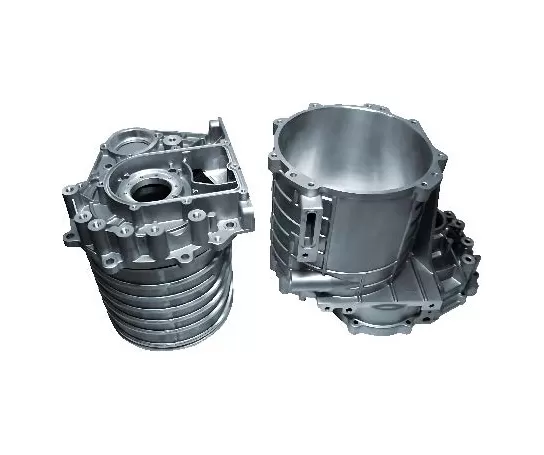

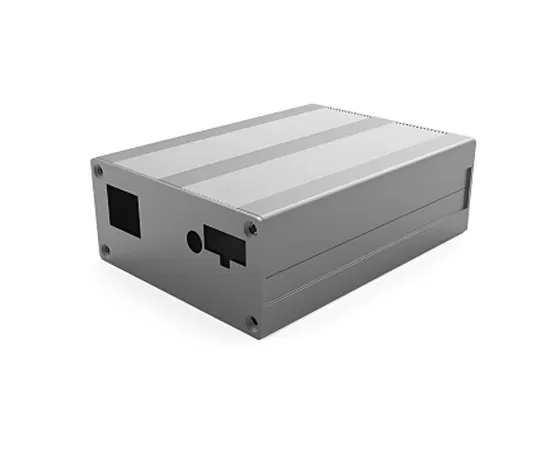

Przykład przedmiotu obrabianego 1

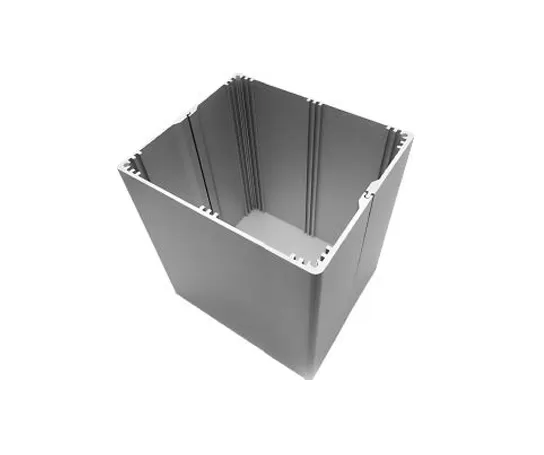

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Przykład obrabianego przedmiotu 5

Specyfikacje T-H11 poziomego centrum obróbkowego

Imię i nazwisko		Jednostka	T-H11	Uwagi
Podróże	Podróż stołu (oś X)	Mm	1100	Lewy i prawy
	Siodło podróży (oś Z)	Mm	650	Przód i tył
	Podróż głowy (oś Y)	Mm	600	W górę i w dół
	Odległość od końca wrzeciona do środka stołu	Mm	175 ~ 825
	Odległość od środka wrzeciona do powierzchni stołu	Mm	20 ~ 620
	Maks. średnica obrotu przedmiotu obrabianego	Mm	1200
	Maks. dopuszczalna wysokość przedmiotu obrabianego	Mm	720	Powierzchnia robocza
Ttable	Rozmiar stołu	Mm	500*500
	Maks. obciążenie	Kg	500
	T-slot (liczba gniazd-szerokość slotu * odstępy)	Mm	5-18*100
	Środkowy otwór pozycjonujący	Mm	Φ100 H7
	Dokładność podziału	Arc. sec	± 15
	Powtarzana dokładność	Arc. sec	± 8
	Ciśnienie blokujące	Kg/cm2	35
	Maks. prędkość	Obr/min	40
	Min. jednostka podziału	Deg(°)	0.001
Wrzeciono	Moc silnika (znamionowa/krótkoterminowa)	Kw	7.5/11
	Moment obrotowy silnika (znamionowy/krótkoterminowy)	N.m	35.8/95.5
	Prędkość	R/min	12000 (bezpośrednie połączenie)
	Średnica wrzeciona	Mm	Φ150
	Specyfikacja uchwytu narzędziowego		BT40
	Specyfikacje Rivet		P40T-I(MAS403)
Prędkość	Zakres prędkości posuwu cięcia	Mm/min	1-10000
Prędkość	Szybka prędkość obrotu osi X, Y, Z	M/min	36
Dokładność	Dokładność pozycjonowania (X/Y/Z)	Mm	0,01	GB/T 18400.4 (pełna podróż)
Dokładność	Powtarzana dokładność pozycjonowania (X/Y/Z)	Mm	0,007
Magazyn narzędzi	Pojemność magazynka narzędziowego	T	24

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.
