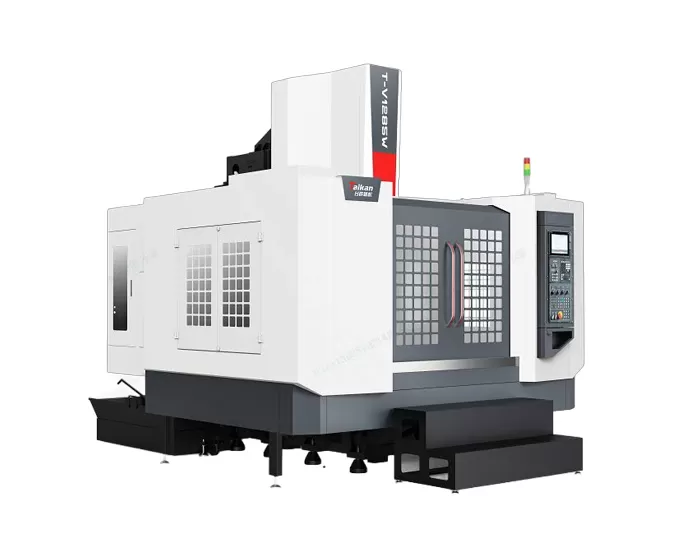

Name: T-V1285W centrum obróbkowe piasty koła o wysokiej precyzji i wysokiej wydajności
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka T-V1285W centrum obróbkowego piasty koła o wysokiej precyzji i wysokiej wydajności

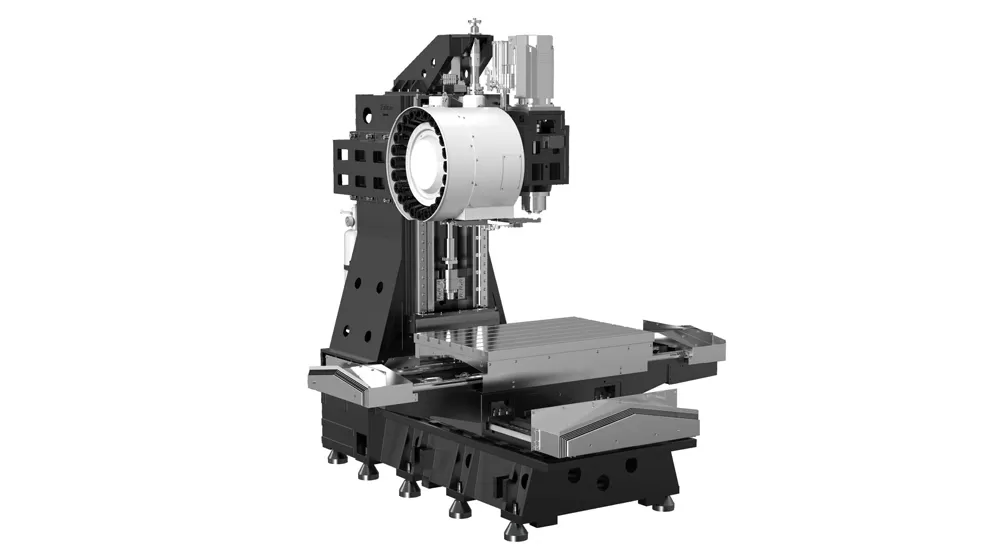

Struktura maszyny

Zaprojektowany specjalnie do obróbki piast kół samochodowych do 26 cali, z szerokim skokiem, dużą prędkością przetwarzania, wysoką sztywnością i precyzją.

Stała konstrukcja krzyżowa kolumny, stabilna podstawa i kolumny o dużej rozpiętości zapewniają brak wibracji lub deformacji podczas cięcia z dużą prędkością.

Zoptymalizowana oś Z

Oś Z charakteryzuje się równoważeniem azotu i sześcioblokową konstrukcją, zapewniając płynny ruch z dużą prędkością i dzięki czemu idealnie nadaje się do obróbki powierzchni o wysokim połysku.

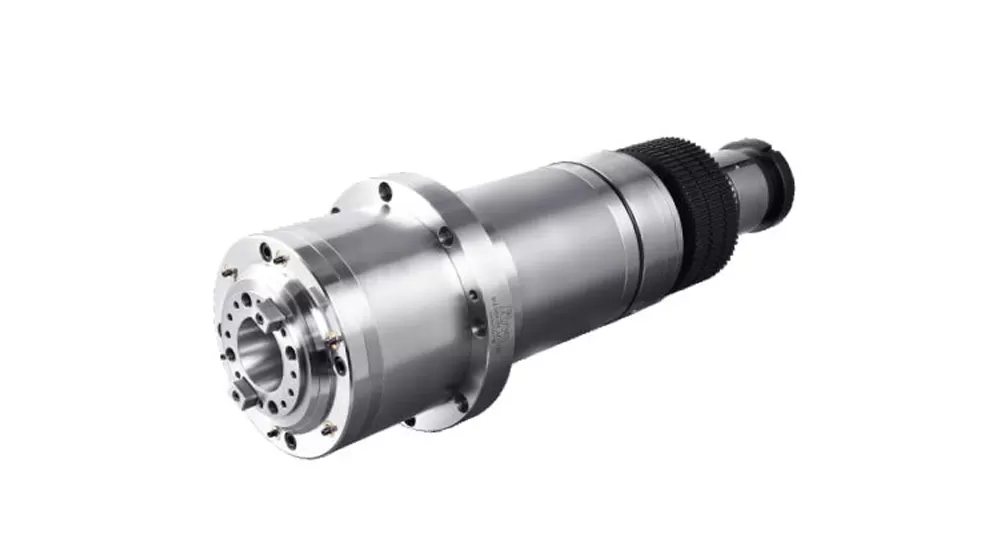

Wrzeciono

Maszyna jest wyposażona w szybkobieżną jednostkę wrzeciona firmy Taikan, wyposażoną w głowicę bezpośredniego połączenia BT40-12000 obr./min. Przód wrzeciona wykorzystuje konstrukcję labiryntową z osłoną kurtyny powietrznej, zapobiegającą przedostawaniu się płynów tnących do łożysk wrzeciona.

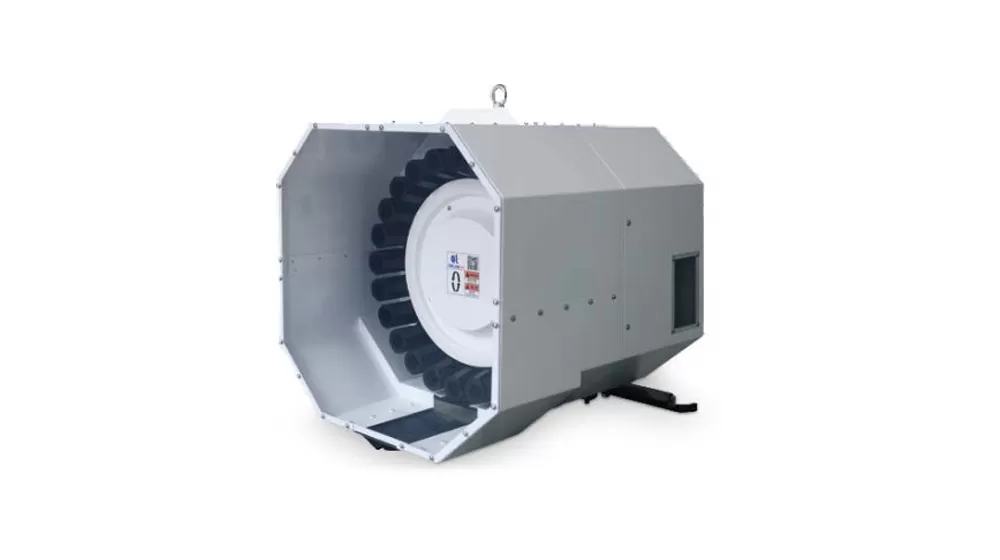

Magazyn narzędziowy

Maszyna jest wyposażona w 24-kieszonkowy magazyn narzędziowy Taikan, znany z niezawodnej jakości i stabilnej wydajności.

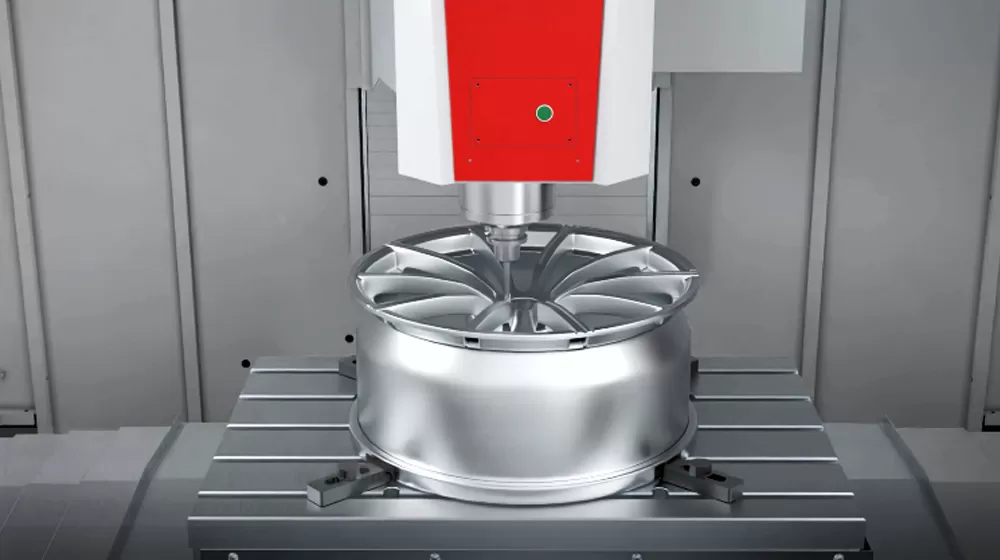

Zastosowanie T-V1285W centrum obróbkowego piasty koła o wysokiej precyzji i wysokiej wydajności

Obrabiany przedmiot może automatycznie i nieprzerwanie wykonywać wiele operacji obróbki, w tym frezowanie, wiercenie, rozwiercanie, kontrowanie, punktowanie i gwintowanie w jednej konfiguracji. Wyposażony w długą konstrukcję skoku w osi Y, ten system jest szczególnie odpowiedni do obróbki kwadratowych lub okrągłych przedmiotów obrabianych, i był szeroko stosowany w 26-calowej produkcji piasty koła pojazdu energetycznego, przyjmując procesy odlewania/kucia i technologię kucia półstałej matrycy.

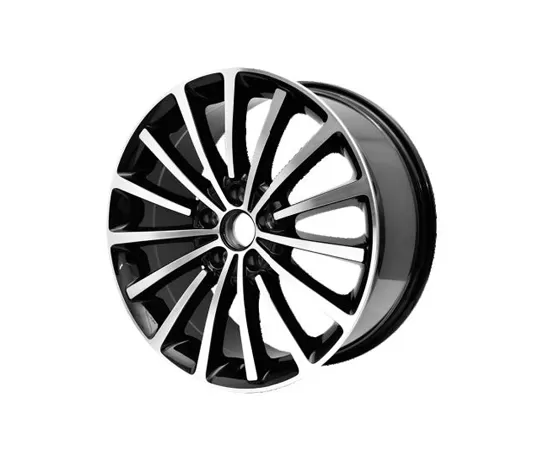

Przykład przedmiotu obrabianego 1

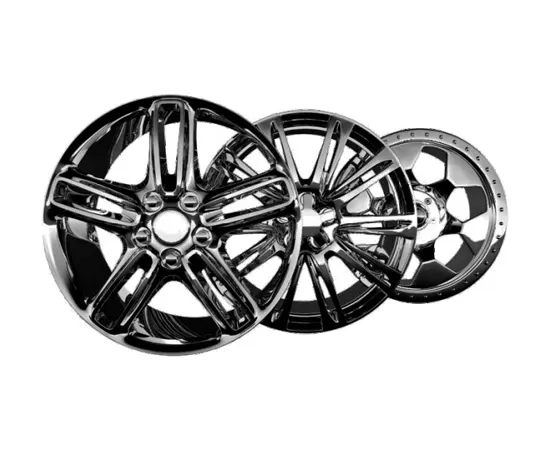

Przykład obrabianego przedmiotu 2

Specyfikacje T-V1285W

Przedmiot			Jednostka	T-V1285W	Uwagi
Podróże	Podróż stołu (oś X)		Mm	1200
	Podróż siodła (oś Y)		Mm	850
	Przesunięcie główki (oś Z)		Mm	700
	Odległość od nosa wrzeciona do powierzchni stołu		Mm	80-780
	Odległość od środka wrzeciona do powierzchni prowadzącej kolumny		Mm	921
Stół roboczy	Rozmiar stołu		Mm	1300 × 850
	Maks. obciążenie (nawet nośne)		Kg	1000
	T-slot (liczba gniazd-szerokość slotu * odstępy)		Mm	7-18 × 125
Wrzeciono	Moc silnika (znamionowa/krótki czas)		KW	11/15
	Moment obrotowy silnika (znamionowy/krótki czas)		N.m	52,5/118
	Zakres prędkości		R/min	50 ~ 12000 (bezpośrednio połączone)
	Średnica wrzeciona		Mm	Φ150
	Stożek wrzeciona		/	BT40
	Specyfikacje Rivet		/	P40T-I(MAS403)
Prędkość	Zakres prędkości posuwu cięcia		Mm/min	1-10000
Prędkość	Szybka prędkość obrotu osi X/Y/Z		M/min	24/24/16
Dokładność	Dokładność pozycjonowania (X/Y/Z)		Mm	0,01	GB/T18400.4 (pełna podróż)
Dokładność	Powtarzalność (X/Y/Z)		Mm	0,007	GB/T18400.4 (pełna podróż)
Magazyn narzędzi	Pojemność narzędzia		Pcs	24
	Maks. waga narzędzia		Kg	7
	Maks. długość narzędzia		Mm	250
	Maks. średnica narzędzia (pełna/sąsiednia pusta)		Mm	Φ75/Φ150
Inne	System CNC		/	FANUC 0I-MF
	Źródło powietrza	Przepływ	L/min	≥ 280(ANR)
	Źródło powietrza	Ciśnienie powietrza	MPa	0,6 ~ 0,8
	Pojemność sprzętu		KVA	40
	Pojemność zbiornika płynu chłodzącego		L	350
	Rozmiar maszyny		Mm	3000 × 4080 × 3200	Odpowiadający osi X * Y * Z
	Waga (ok.)		Kg	9200

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.
