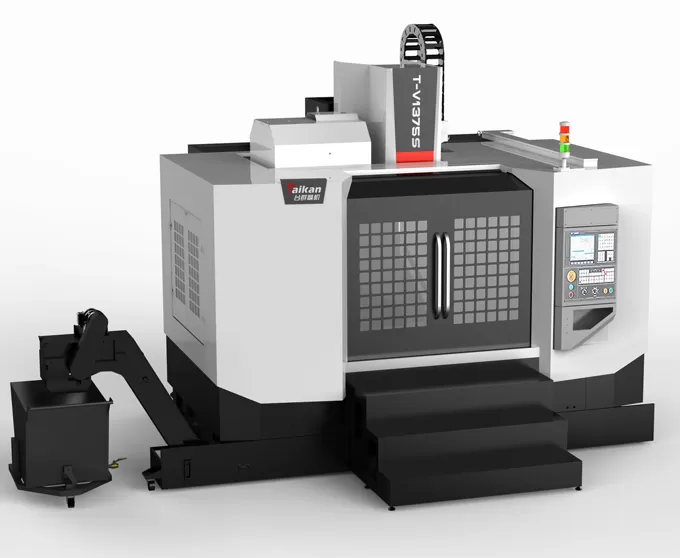

Name: T-V1375S szybkie i wysokowydajne pionowe centrum obróbkowe
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka T-V1375S szybkiego i wysokowydajnego pionowego centrum obróbkowego

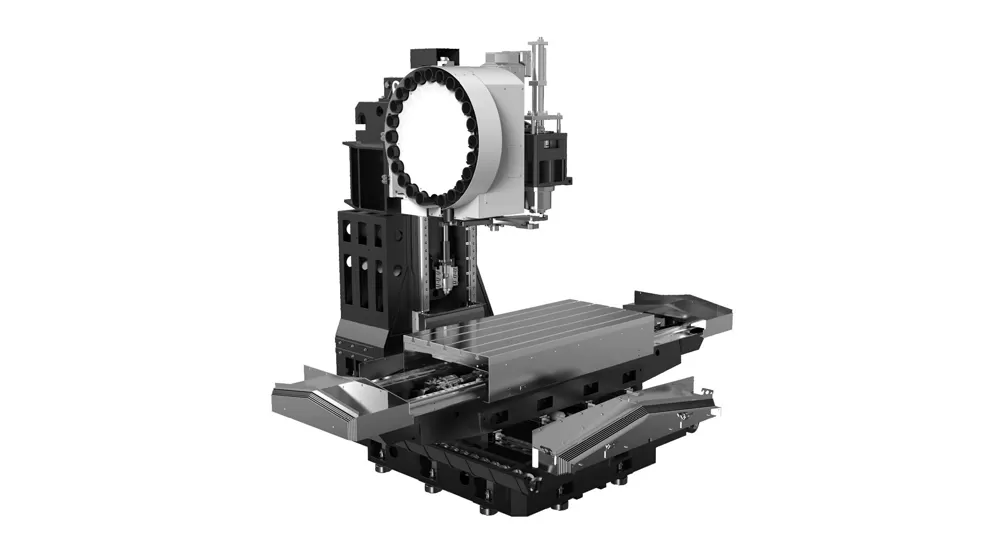

Struktura maszyny

Stała kolumna, stół przesuwny typu cross: Ta konstrukcja zapewnia solidne wsparcie i nadaje się do szybkiego cięcia.

Duża, stabilna podstawa, wysoka sztywność, szeroka rozpiętość kolumny w kształcie litery A: Zmniejsza wibracje i odkształcenia, zapewniając wysoką sztywność.

Wysokiej jakości formowanie piasku z żywicy, żeliwo o wysokiej wytrzymałości: zapewnia sztywność i stabilność maszyny, zmniejsza odkształcenia i utrzymuje długoterminową precyzję.

Przewodniki i śruby kulowe

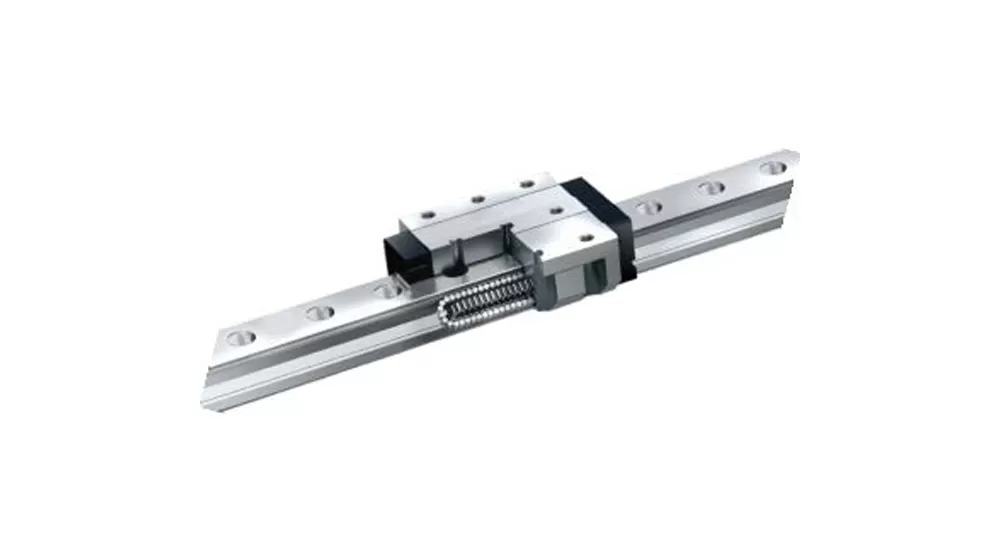

Rolkowe prowadnice liniowe: wysoka sztywność, niskie tarcie i niski poziom hałasu.

C3-class śruby kulowe, struktura wstępnego napięcia: zmniejsza efekty rozszerzalności cieplnej, zapewnia bardziej stabilną precyzję, a łożyska samosmarujące wydłużają żywotność.

Obróbka.

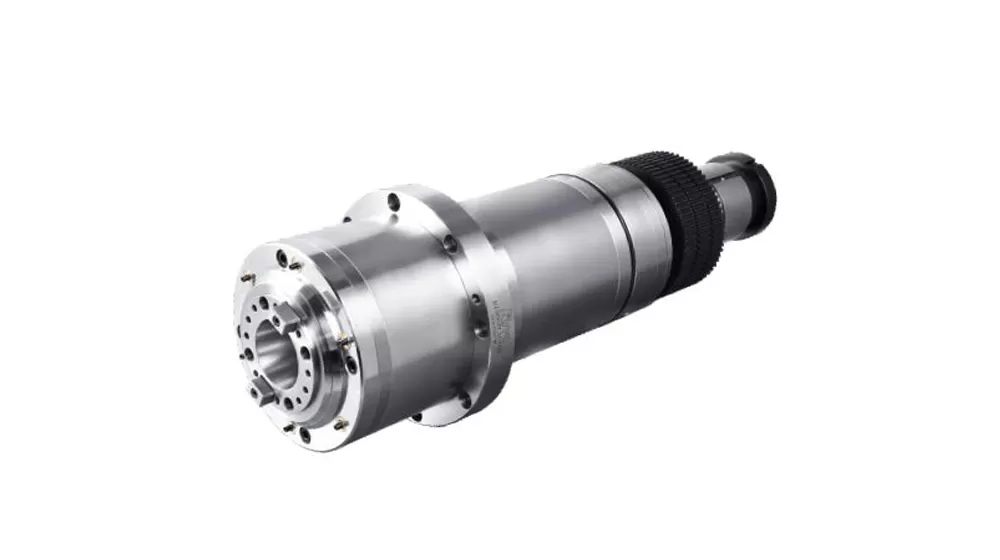

Wrzeciono

Wrzeciono o dużej prędkości (BT40-12000r/min): Wyposażone w głowicę z bezpośrednim połączeniem, przód wrzeciona ma konstrukcję labiryntową z kurtyną powietrzną, która zapobiega przedostawaniu się płynu chłodzącego do łożysk wrzeciona.

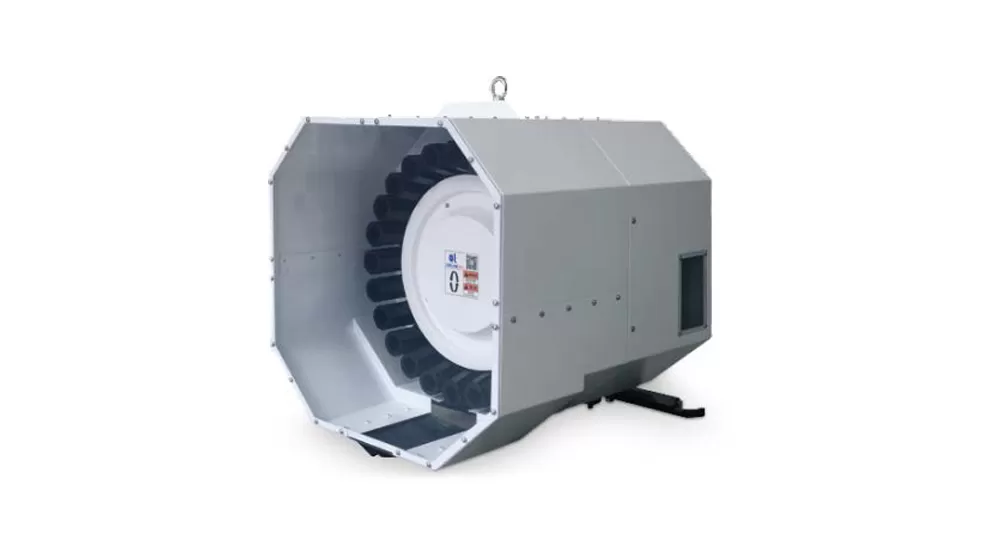

Magazyn narzędziowy

Magazyn narzędzi z 24 kieszeniami na ramię: Dobra stabilność, niezawodne zmiany narzędzi i zapewnia ciągłość.

Zastosowanie T-V1375S szybkiego i wysokowydajnego pionowego centrum obróbkowego

Obrabiarka nadaje się do wielu różnych, małych partii przetwarzania złożonych części, takich jak średnie i małe elementy w kształcie pudełka, płyty, dyski, zawory, obudowy, i formy. Jest szeroko stosowany w branżach takich jak części precyzyjne, produkty 5G, sprzęt, części samochodowe i urządzenia medyczne.

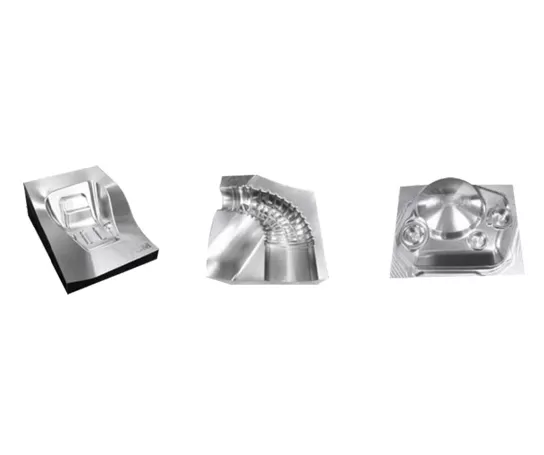

Przykład przedmiotu obrabianego 1

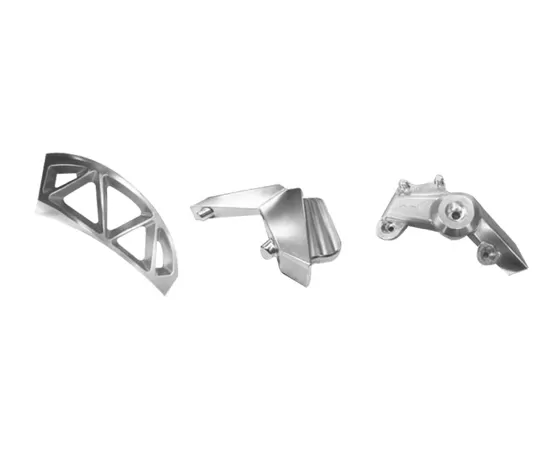

Przykład obrabianego przedmiotu 2

Specyfikacje T-V1375S szybkiego i wysokowydajnego pionowego centrum obróbkowego

Przedmiot			Jednostka	T-V1375S	Uwagi
Podróże	Podróż stołu (oś X)		Mm	1350
	Podróż siodła (oś Y)		Mm	750
	Przesunięcie główki (oś Z)		Mm	750
	Odległość od nosa wrzeciona do powierzchni stołu		Mm	120 ~ 870
	Odległość od środka wrzeciona do powierzchni prowadzącej kolumny		Mm	826
Stół roboczy	Rozmiar stołu		Mm	1500*750
	Maks. obciążenie (nawet nośne)		Kg	1300
	T-slot (liczba gniazd-szerokość slotu * odstępy)		Mm	5-18*150
Wrzeciono	Moc silnika (znamionowa/krótki czas)		KW	15/18.5
	Moment obrotowy silnika (znamionowy/krótki czas)		N.m	143/191
	Zakres prędkości		R/min	50 ~ 6000 (pas)
	Średnica wrzeciona		Mm	Φ190
	Stożek wrzeciona		/	BT50
	Specyfikacje Rivet		/	P50T-I(MAS403)
Prędkość	Zakres prędkości posuwu cięcia		Mm/min	1-10000
Prędkość	Szybka prędkość obrotu osi X/Y/Z		M/min	24/24/20
Dokładność	Dokładność pozycjonowania (X/Y/Z)		Mm	0,015	GB/T18400.4 (pełna podróż)
Dokładność	Powtarzalność (X/Y/Z)		Mm	0,008	GB/T18400.4 (pełna podróż)
Magazyn narzędzi	Pojemność narzędzia		Pcs	24
	Maks. waga narzędzia		Kg	15
	Maks. długość narzędzia		Mm	300
	Maks. średnica narzędzia (pełna/sąsiednia pusta)		Mm	Φ105/Φ210
Inne	Przeciwwaga osi Z			Bilans azotowy
	System CNC		/	FANUC 0i-MF Plus(5)
	Źródło powietrza	Przepływ	L/min	280(ANR)
	Źródło powietrza	Ciśnienie powietrza	MPa	0,6 ~ 0,8
	Pojemność sprzętu		KVA	35
	Pojemność zbiornika płynu chłodzącego		L	400
	Rozmiar maszyny		Mm	5050 × 3680 × 3440	Z pedałem przenośnika wiórów
	Waga (ok.)		Kg	10500

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

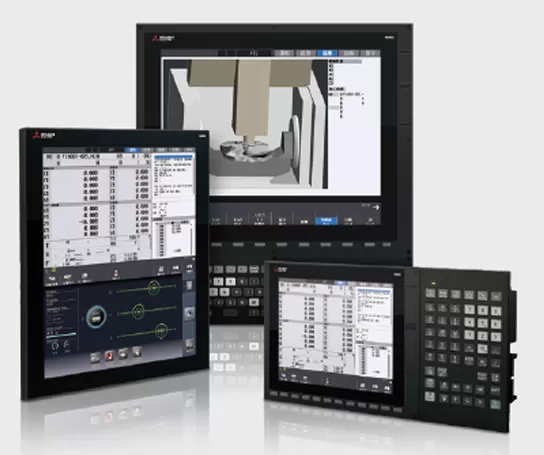

Mitsubishi

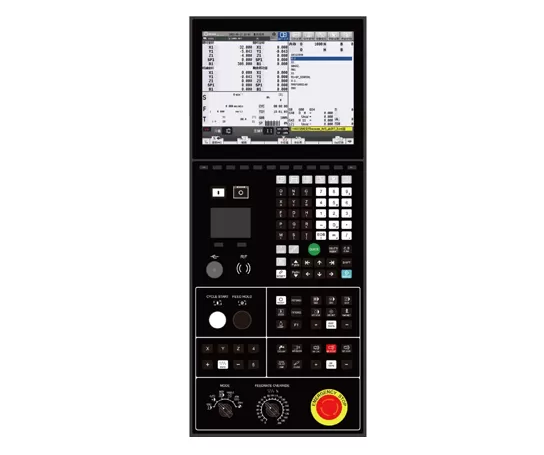

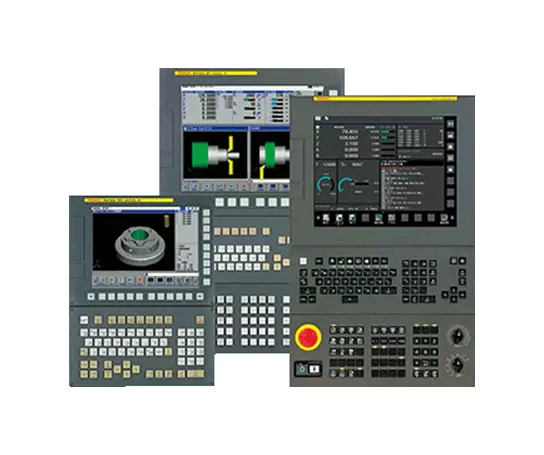

FANUC

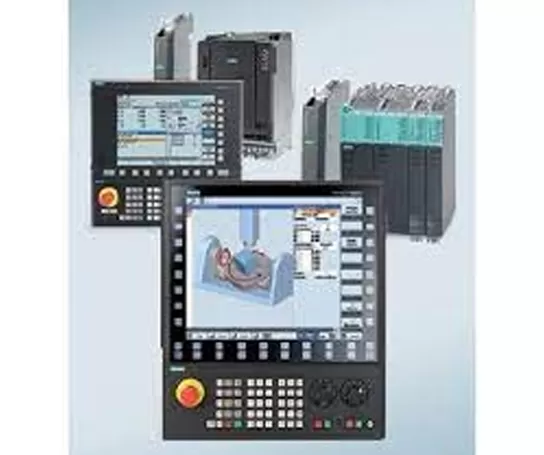

Siemens
