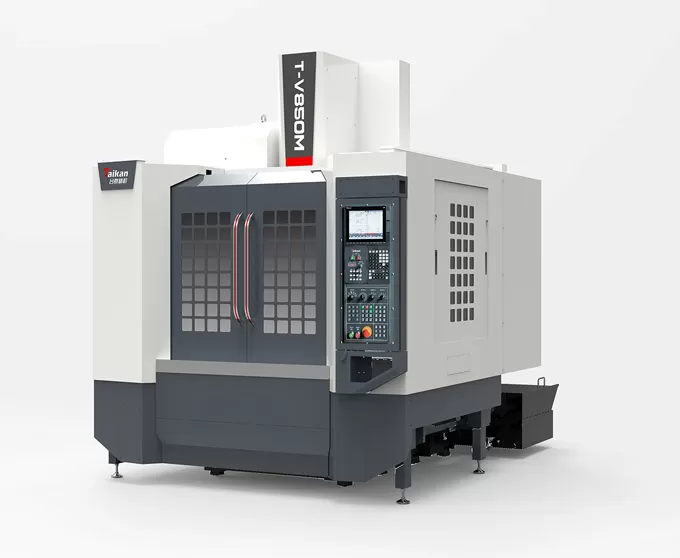

Name: T-V850M pionowe centrum obróbkowe o dużej prędkości i wysokiej sztywności
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka T-V850M pionowego centrum obróbkowego o dużej i wysokiej sztywności

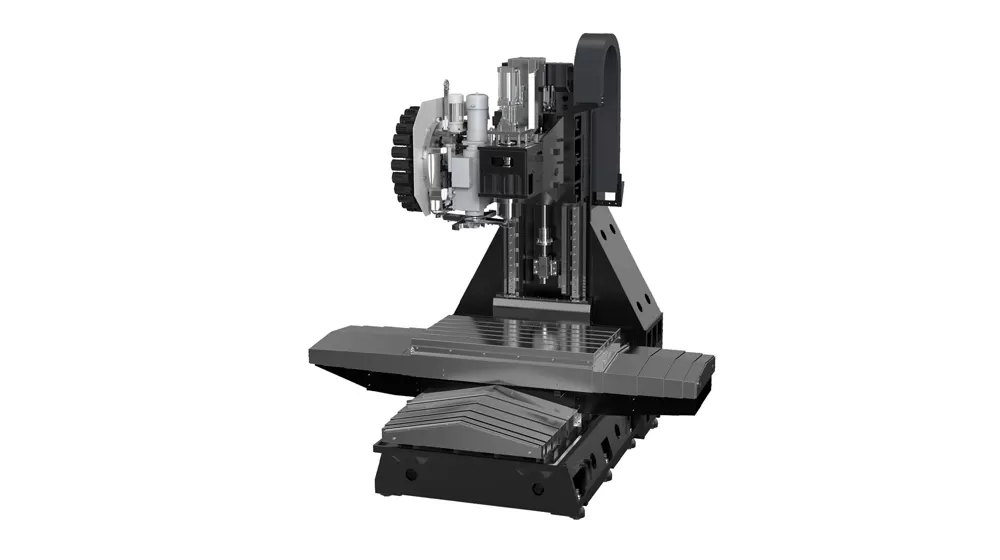

Stabilna struktura o wysokiej sztywności

Konstrukcja poprzeczna o stałej kolumnie z ponadwymiarową, stabilną podstawą i szeroko rozpiętą kolumną A o dużej sztywności zapewnia bezwibracyjną i odporną na odkształcenia obróbkę z dużą prędkością.

Główne elementy konstrukcyjne wykonane są z żeliwa o wysokiej wytrzymałości, zapewniając wyjątkową sztywność i stabilność.

Precyzyjne osie paszowe

Wszystkie trzy osie wykorzystują rolkowe prowadnice liniowe, oferując wysoką sztywność, niskie tarcie i niski poziom hałasu, co znacznie poprawia dokładność transmisji.

Śruby kulowe są wyposażone w konstrukcje wstępnego napięcia, które łagodzą efekty rozszerzalności cieplnej, a łożyska samosmarujące wydłużają ich żywotność.

Taikan High-Speed wrzeciona jednostki

BT40-8000r/min wrzeciono napędzane paskiem zaprojektowane do wspomagania obróbki z dużą prędkością.

Przedni koniec wrzeciona ma konstrukcję labiryntową z kurtyną powietrzną, skutecznie zapobiegającą przedostawaniu się płynu chłodzącego do łożysk, zwiększając trwałość i niezawodność.

Magazyn narzędziowy typu ramię narzędziowe Taikan 24

Magazyn narzędzi może pochwalić się niezawodną jakością, stabilną wydajnością i wydajnymi zmianami narzędzi, aby spełnić wymagania obróbki wieloprocesowej.

Stabilna struktura o wysokiej sztywności

Magazyn narzędziowy typu ramię narzędziowe Taikan 24

Zastosowanie T-V850M pionowego centrum obróbkowego o dużej i wysokiej sztywności

Ta maszyna jest szczególnie odpowiednia do przetwarzania małych i średnich partii złożonych części, takich jak małe i średnie pudełka, płyty, tarcze, zawory, obudowy i formy. Jest szeroko stosowany w branżach takich jak części precyzyjne, produkty 5G, sprzęt, komponenty samochodowe i urządzenia medyczne.

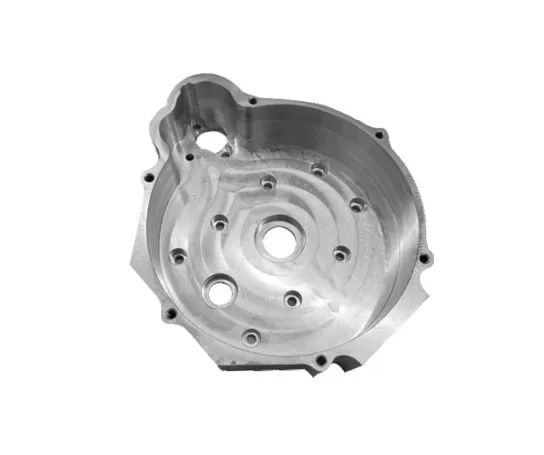

Przykład przedmiotu obrabianego 1

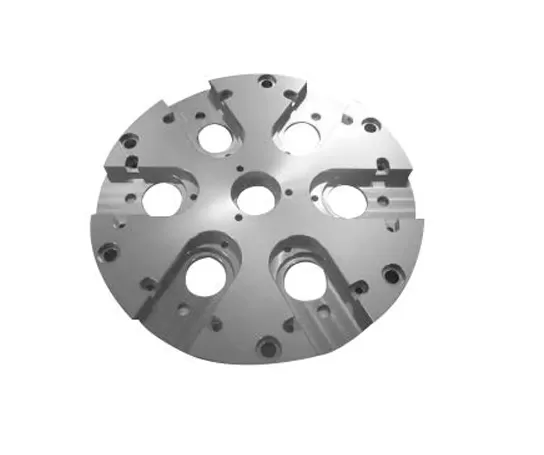

Przykład obrabianego przedmiotu 2

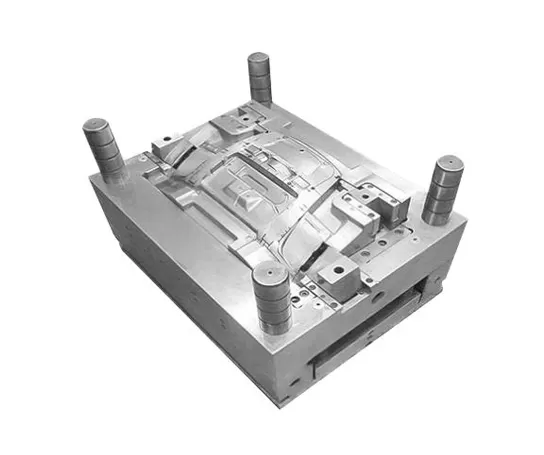

Przykład obrabianego przedmiotu 3

Specyfikacje T-V850M pionowego centrum obróbkowego o dużej i wysokiej sztywności

Przedmiot			Jednostka	T-V850M	Uwagi
Podróże	Podróż stołu (oś X)		Mm	850
	Podróż siodła (oś Y)		Mm	550
	Przesunięcie główki (oś Z)		Mm	550
	Odległość od nosa wrzeciona do powierzchni stołu		Mm	150 ~ 700
	Odległość od środka wrzeciona do powierzchni prowadzącej kolumny		Mm	613
Stół roboczy	Rozmiar stołu		Mm	1000*550
	Maks. obciążenie (nawet nośne)		Kg	600
	T-slot (liczba gniazd-szerokość slotu * odstępy)		Mm	5-18*100
Wrzeciono	Moc silnika (znamionowa/krótki czas)		KW	11/15
	Moment obrotowy silnika (znamionowy/krótki czas)		N.m	52,5/118
	Zakres prędkości		R/min	50 ~ 8000 (pas)
	Średnica wrzeciona		Mm	Φ150
	Stożek wrzeciona		/	BT40
	Specyfikacje Rivet		/	P40T-I(MAS403)
Prędkość	Zakres prędkości posuwu cięcia		Mm/min	1-10000
Prędkość	Szybka prędkość obrotu osi X/Y/Z		M/min	36/36/30
Dokładność	Dokładność pozycjonowania (X/Y/Z)		Mm	0,008	GB/T18400.4 (pełna podróż)
Dokładność	Powtarzalność (X/Y/Z)		Mm	0,005	GB/T18400.4 (pełna podróż)
Magazyn narzędzi	Pojemność narzędzia		Pcs	24
	Maks. waga narzędzia		Kg	7
	Maks. długość narzędzia		Mm	250
	Maks. średnica narzędzia (pełna/sąsiednia pusta)		Mm	Φ75/Φ150
Inne	Przeciwwaga osi Z		/	/
	System CNC		/	Mitsubishi M80VB
	Źródło powietrza	Przepływ	L/min	≥ 280(ANR)
	Źródło powietrza	Ciśnienie powietrza	MPa	0,6 ~ 0,8
	Pojemność sprzętu		KVA	25
	Pojemność zbiornika płynu chłodzącego		L	300
	Rozmiar maszyny		Mm	225031702889	Odpowiadający osi X * Y * Z
	Waga (ok.)		Kg	6000

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

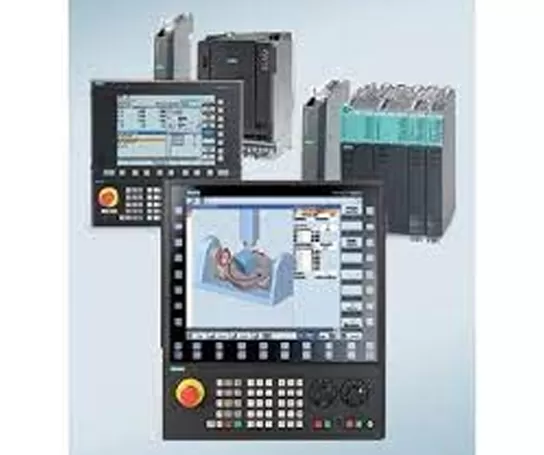

Sterowanie i oprogramowanie

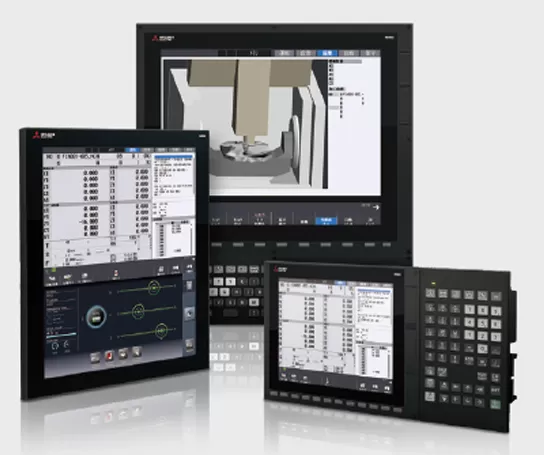

Mitsubishi

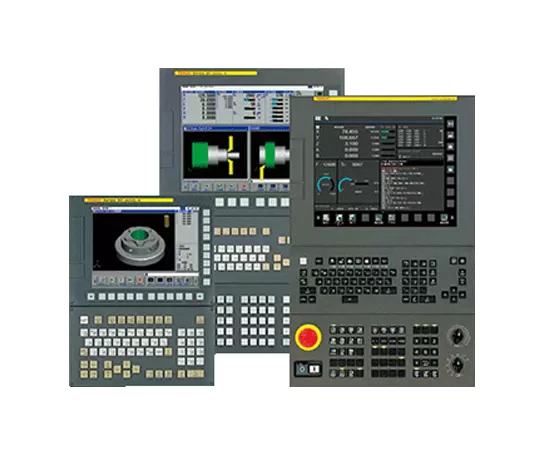

FANUC

Siemens

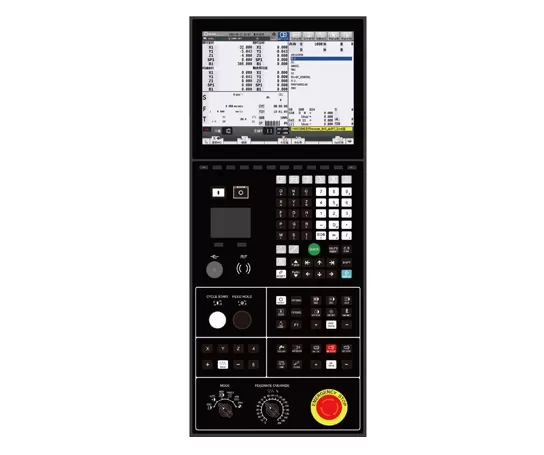

Taikan

Najnowsze wiadomości i media na temat Taikan

May 28 2025

Zaproszenie | Die & Mold China 2025 | Z poważaniem zaproś do odwiedzenia TAIKAN

Cieszymy się, że możemy zaprosić Cię do odwiedzenia W4-B220 Taikan's Booth w DIE & MOULD CHINA 2025! Data: 4-7 czerwca 2025 r. Miejsce: Shanghai New International Expo Center (2345 Longyang Road, Pudong, Szanghaj, Ch...

Czytaj więcej

Encyklopedia Taikan | Tokarka pionowa CNC: Precyzyjne, wysokowydajne narzędzie do obróbki metali

May 26 2025

Encyklopedia Taikan | Tokarka pionowa CNC: Precyzyjne, wysokowydajne narzędzie do obróbki metali

Tokarka pionowa CNC to precyzyjna, wysokowydajna obrabiarka CNC, która jest szeroko stosowana w różnych dziedzinach obróbki metali. Oś wrzeciona maszyny jest pionowa do poziomej p...

Czytaj więcej

T-V850M pionowe centrum obróbkowe o dużej prędkości i wysokiej sztywności

Charakterystyka T-V850M pionowego centrum obróbkowego o dużej i wysokiej sztywności

Zastosowanie T-V850M pionowego centrum obróbkowego o dużej i wysokiej sztywności

Specyfikacje T-V850M pionowego centrum obróbkowego o dużej i wysokiej sztywności

Sterowanie i oprogramowanie

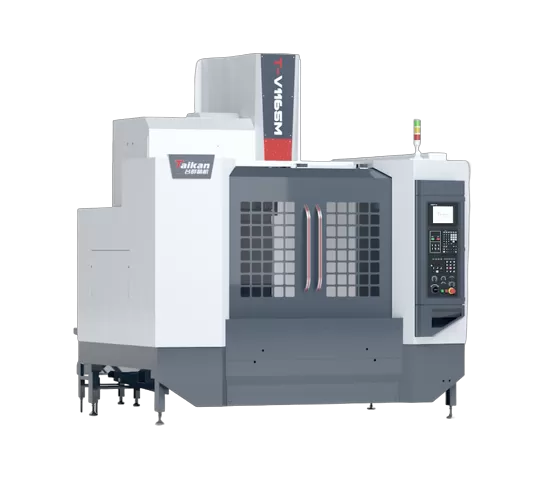

Powiązane Seria M Doskonała sztywność
