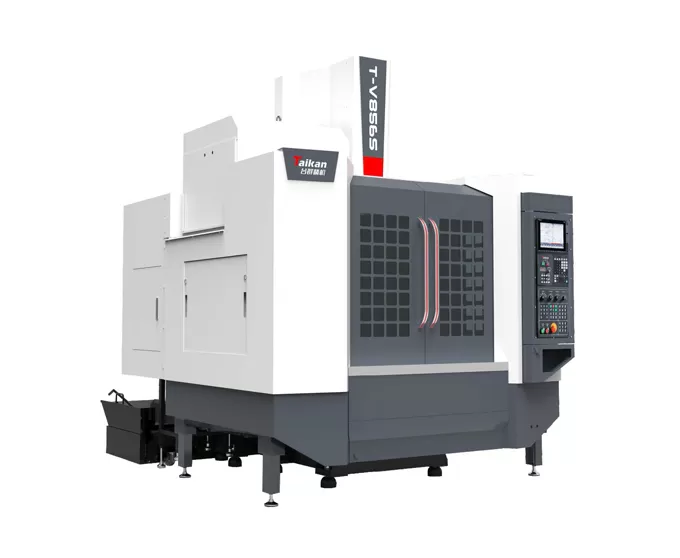

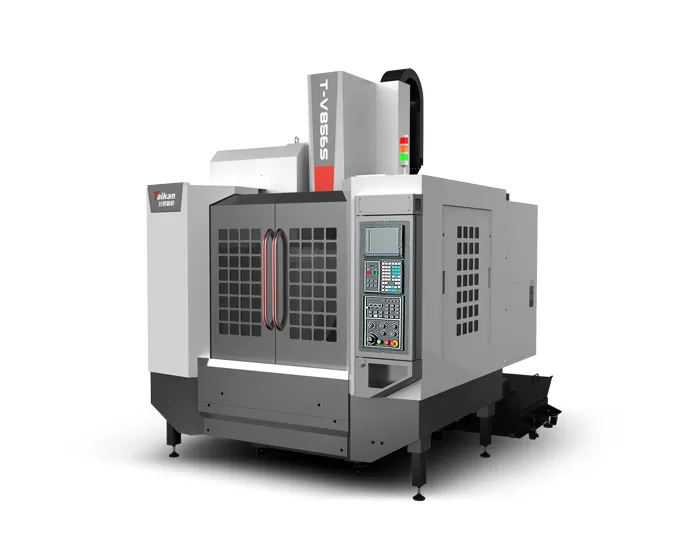

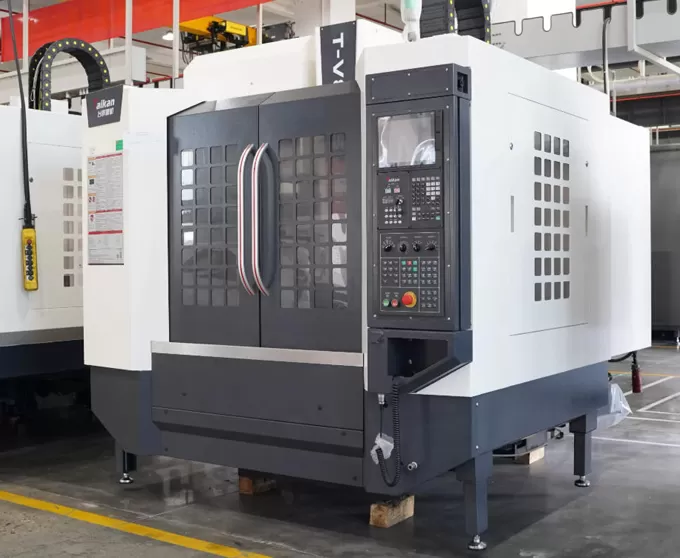

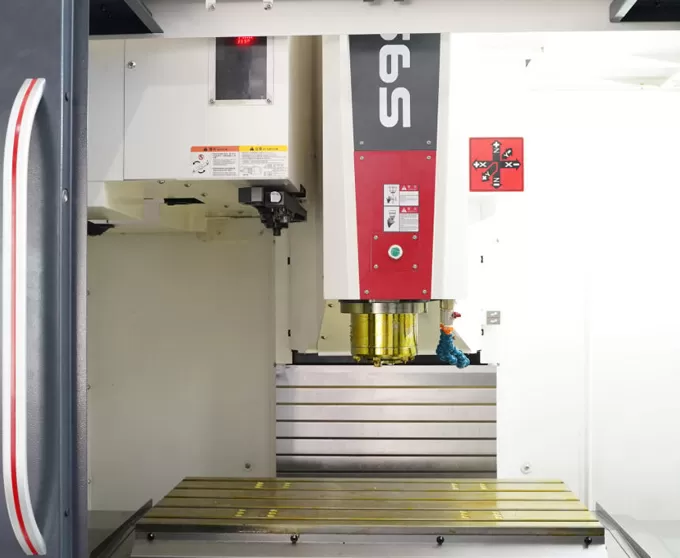

Name: T-V856S szybkie i wysokowydajne pionowe centrum obróbkowe
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka T-V856S szybkiego i wysokowydajnego pionowego centrum obróbkowego

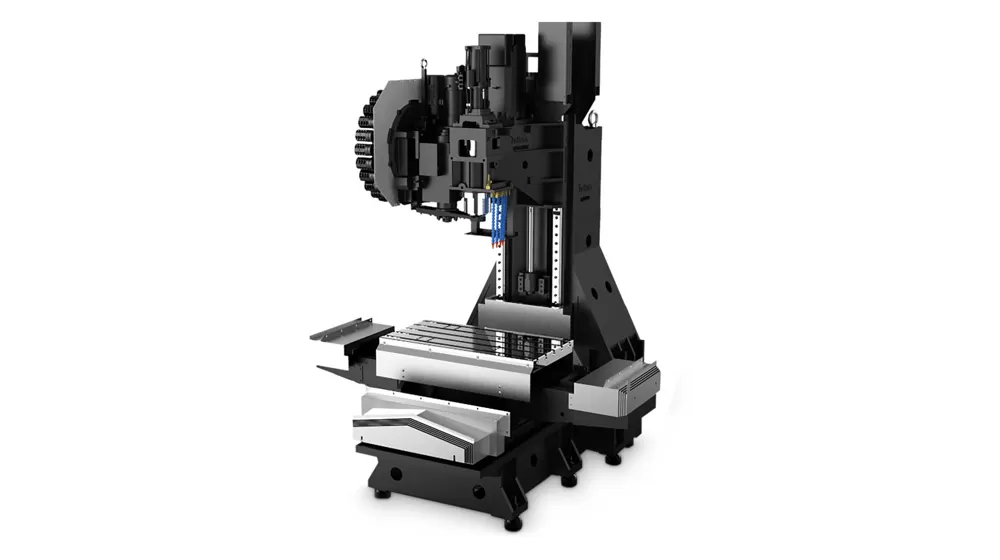

Struktura maszyny

Stała kolumna, stół przesuwny typu cross: Ta konstrukcja zapewnia solidne wsparcie i nadaje się do szybkiego cięcia.

Duża, stabilna podstawa, wysoka sztywność, szeroka rozpiętość kolumny w kształcie litery A: Zmniejsza wibracje i odkształcenia, zapewniając wysoką sztywność.

Wysokiej jakości formowanie piasku z żywicy, żeliwo o wysokiej wytrzymałości: zapewnia sztywność i stabilność maszyny, zmniejsza odkształcenia i utrzymuje długoterminową precyzję.

Przewodniki i śruby kulowe

Rolkowe prowadnice liniowe: wysoka sztywność, niskie tarcie i niski poziom hałasu.

C3-class śruby kulowe, struktura wstępnego napięcia: zmniejsza efekty rozszerzalności cieplnej, zapewnia bardziej stabilną precyzję, a łożyska samosmarujące wydłużają żywotność.

Obróbka.

Wrzeciono

Wrzeciono o dużej prędkości (BT40-12000r/min): Wyposażone w głowicę z bezpośrednim połączeniem, przód wrzeciona ma konstrukcję labiryntową z kurtyną powietrzną, która zapobiega przedostawaniu się płynu chłodzącego do łożysk wrzeciona.

Magazyn narzędziowy

Magazyn narzędzi z 24 kieszeniami na ramię: Dobra stabilność, niezawodne zmiany narzędzi i zapewnia ciągłość.

Zastosowanie T-V856S szybkiego i wysokowydajnego pionowego centrum obróbkowego

Obrabiarka nadaje się do wielu różnych, małych partii przetwarzania złożonych części, takich jak średnie i małe elementy w kształcie pudełka, płyty, dyski, zawory, obudowy, i formy. Jest szeroko stosowany w branżach takich jak części precyzyjne, produkty 5G, sprzęt, części samochodowe i urządzenia medyczne.

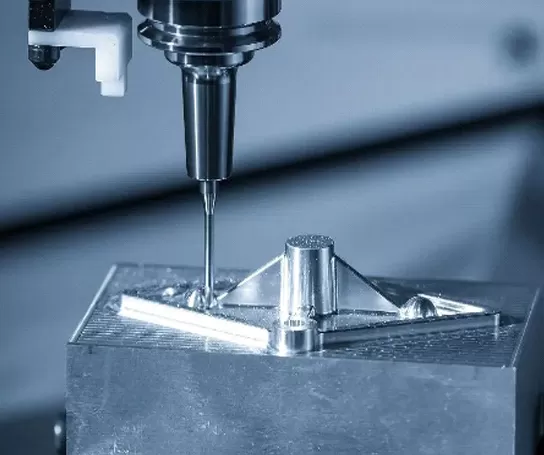

Przykład przedmiotu obrabianego 1

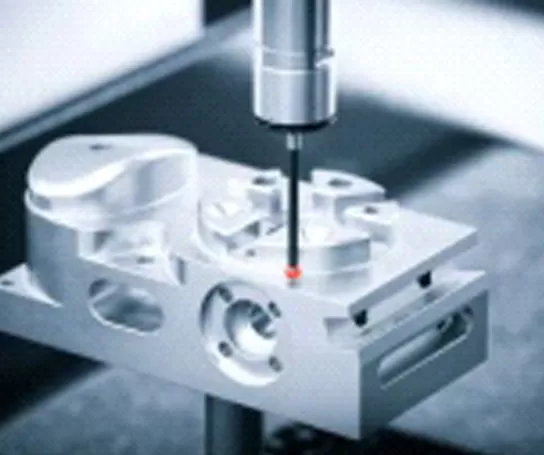

Przykład obrabianego przedmiotu 2

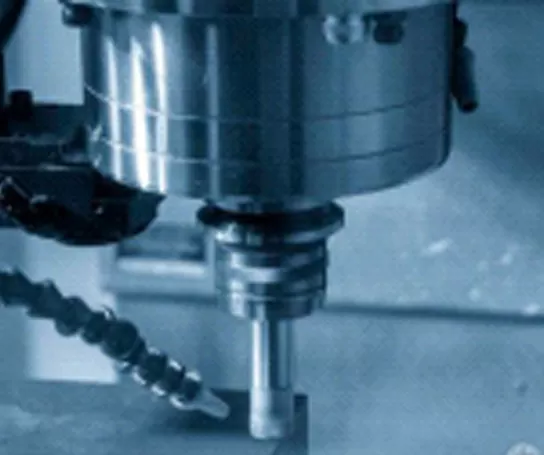

Przykład obrabianego przedmiotu 3

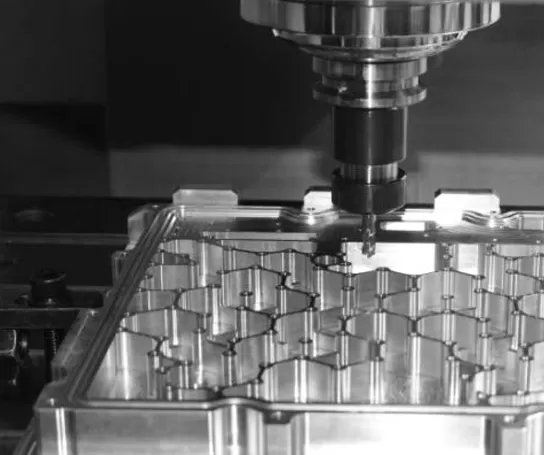

Przykład przedmiotu obrabianego 4

Specyfikacje T-V856S szybkiego i wysokowydajnego pionowego centrum obróbkowego

Przedmiot			Jednostka	T-V856S	Uwagi
Podróże	Podróż stołu (oś X)		Mm	800
	Podróż siodła (oś Y)		Mm	550
	Przesunięcie główki (oś Z)		Mm	600
	Odległość od nosa wrzeciona do powierzchni stołu		Mm	125 ~ 725
	Odległość od środka wrzeciona do powierzchni prowadzącej kolumny		Mm	590
Stół roboczy	Rozmiar stołu		Mm	1000*500
	Maks. obciążenie (nawet nośne)		Kg	500
	T-slot (liczba gniazd-szerokość slotu * odstępy)		Mm	5-18*100
Wrzeciono	Moc silnika (znamionowa/krótki czas)		KW	7.5/11
	Moment obrotowy silnika (znamionowy/krótki czas)		N.m	35.8/95.5
	Zakres prędkości		R/min	50 ~ 12000 (bezpośrednio połączone)
	Średnica wrzeciona		Mm	Φ150
	Stożek wrzeciona		/	BBT40
	Specyfikacje Rivet		/	P40T-I(MAS403)
Prędkość	Zakres prędkości posuwu cięcia		Mm/min	1-10000
	Szybka prędkość obrotu osi X/Y/Z		M/min	48/48/48
Dokładność	Dokładność pozycjonowania (X/Y/Z)		Mm	0,008	GB/T18400.4 (pełna podróż)
	Powtarzalność (X/Y/Z)		Mm	0,005
Magazyn narzędzi	Pojemność narzędzia		Pcs	24
	Maks. waga narzędzia		Kg	7
	Maks. długość narzędzia		Mm	250
	Maks. średnica narzędzia (pełna/sąsiednia pusta)		Mm	Φ75/Φ150
Inne	System CNC		/	Mitsubishi M80VB
	Źródło powietrza	Przepływ	L/min	≥ 280(ANR)
		Ciśnienie powietrza	MPa	0,6 ~ 0,8
	Pojemność sprzętu		KVA	25
	Pojemność zbiornika płynu chłodzącego		L	300
	Rozmiar maszyny		Mm	224031213026	Odpowiadający osi X * Y * Z
	Waga (ok.)		Kg	4600

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.
