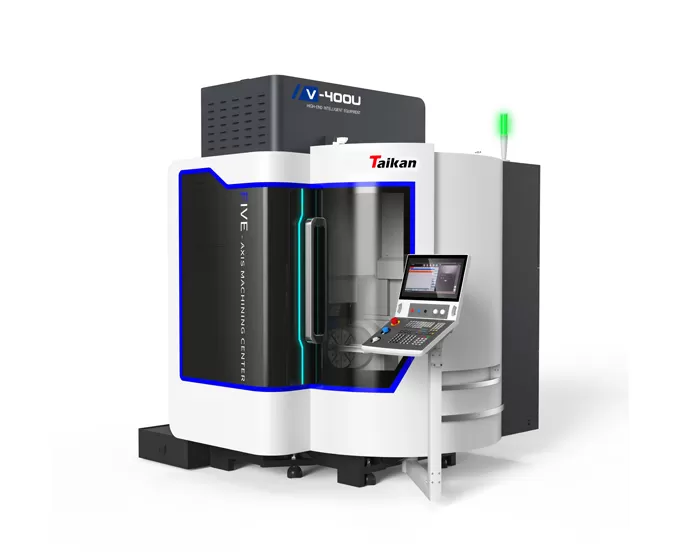

Name: V-400U pionowe 5-osiowe centrum obróbkowe
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka pionowego V-400U 5-osiowego centrum obróbkowego

Struktura o wysokiej sztywności

Konstrukcja w kształcie litery O o wysokiej sztywności, wysokiej jakości materiał z żeliwa szarego: Zapewnia dużą sztywność i stabilność, zmniejszając odkształcenia i poprawiając dokładność.
Układ szyn prowadzących belki w niewielkiej odległości od wrzeciona do belki: zwiększa sztywność i poprawia dokładność obróbki.
Stół obrotowy z pojedynczym ramieniem, zminimalizowana odległość od punktu napędu osi X do punktu obróbki: Zmniejsza wibracje, poprawiając precyzję i wydajność.

Stół obrotowy z napędem bezpośrednim o wysokiej precyzji

Bezramowe silniki z napędem bezpośrednim o wysokim momencie obrotowym: zapewniają wysoką sztywność i precyzję, bezpośrednio napędzając osie B/C, zmniejszając straty mechaniczne.
Kompaktowa konstrukcja, wirnik silnika zintegrowany z mechanizmem obrotowym: Poprawia stabilność i dokładność.
Stator silnika chłodzony chłodziwem: zapewnia stabilność termiczną, redukując błędy precyzji spowodowane zmianami temperatury.
Maksymalna prędkość osi B/C: 50r/min: Spełnia wymagania złożonej obróbki i poprawia wydajność.

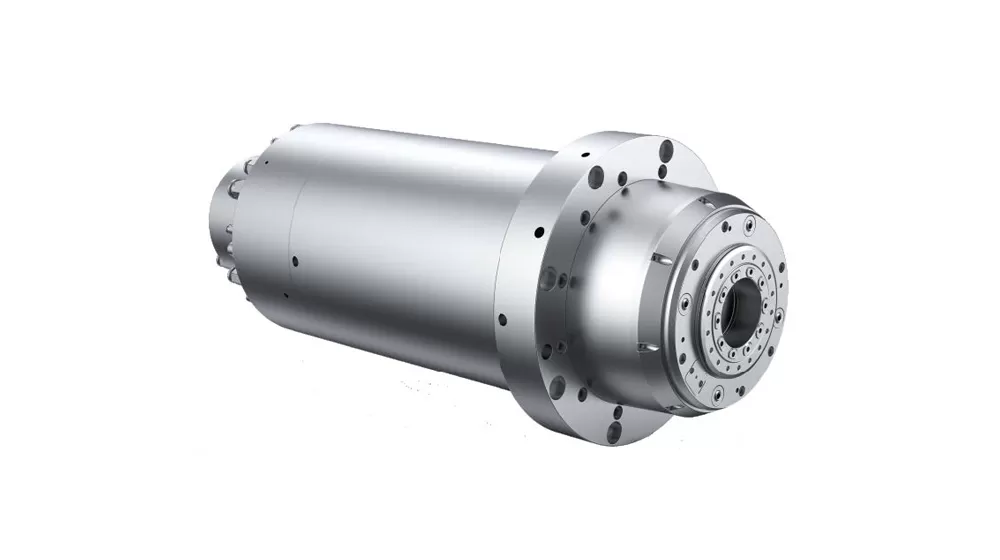

Szybkie wrzeciono zmotoryzowane

HSK E50 szybkobieżnego wrzeciona zmotoryzowanego.
Maksymalna prędkość do 24 000 obr/min.

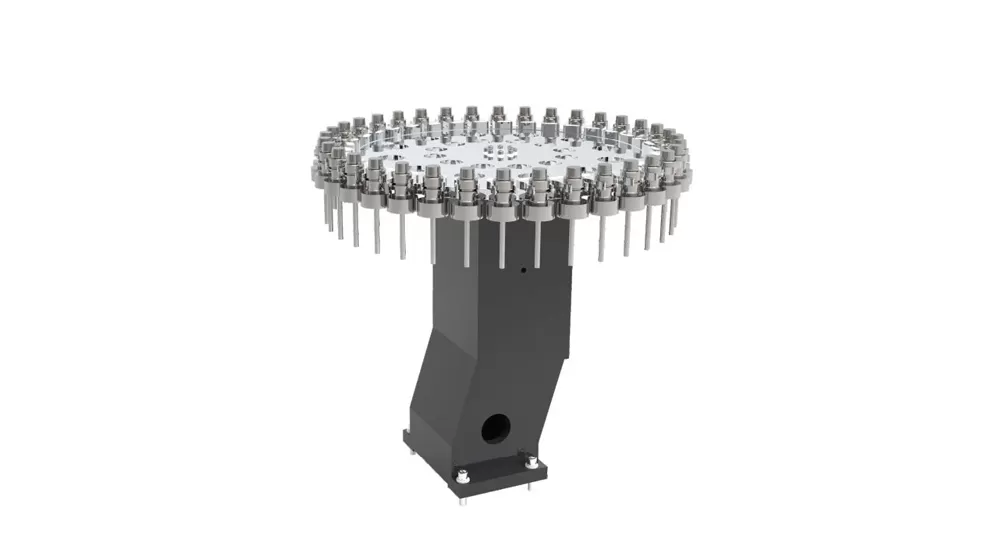

24-narzędziowy magazyn parasolowy

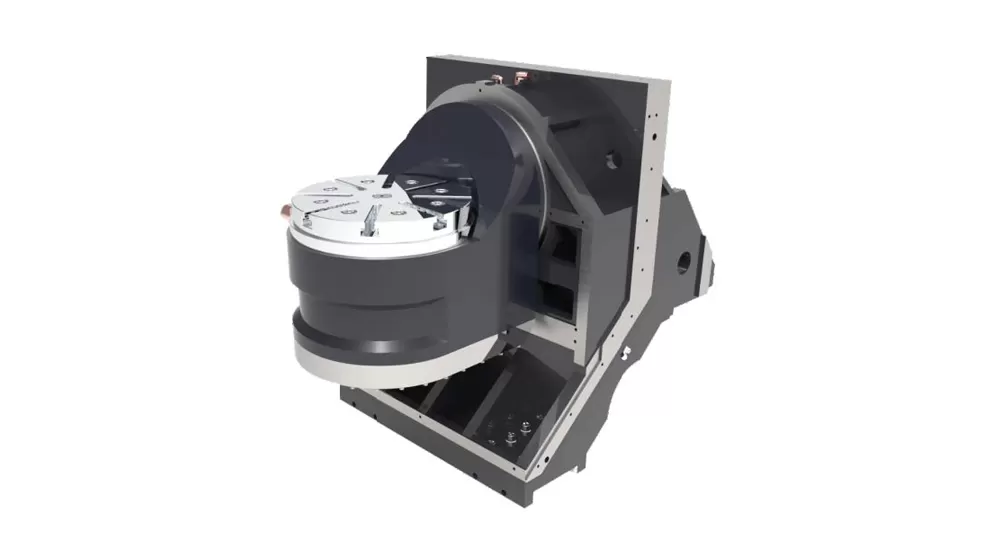

Stół obrotowy z napędem bezpośrednim o wysokiej precyzji

Zastosowanie pionowego V-400U 5-osiowego centrum obróbkowego

Szeroko stosowany w przetwarzaniu wirników, części samochodowych, precyzyjnych form, urządzeń medycznych i innych złożonych komponentów.

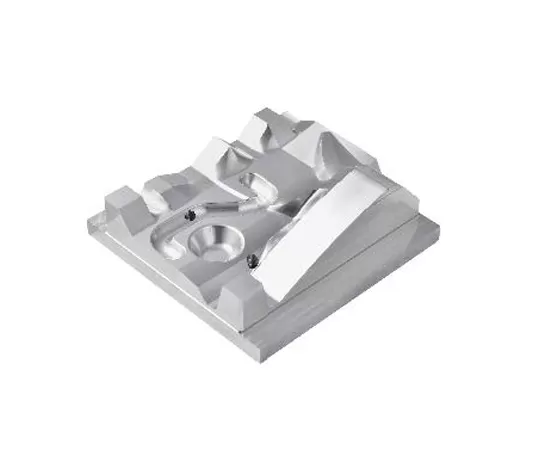

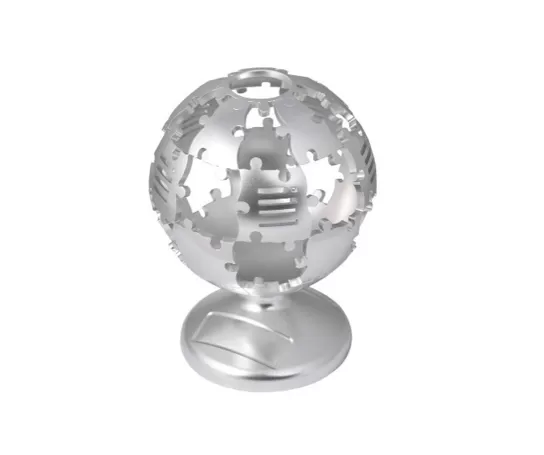

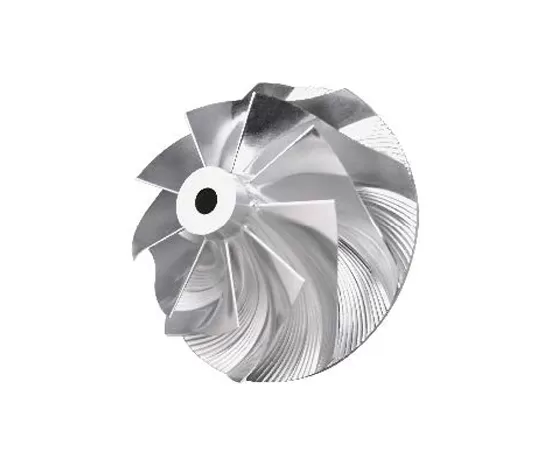

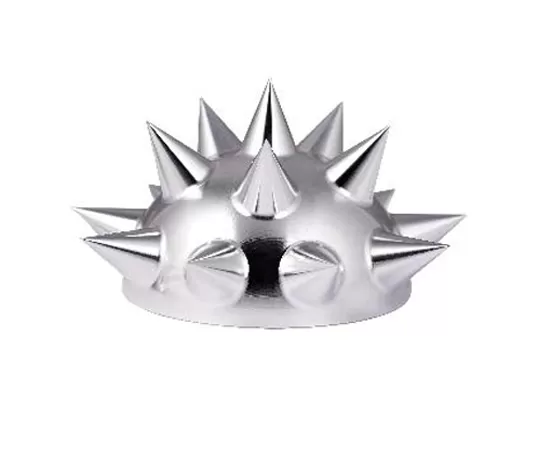

Przykład przedmiotu obrabianego 1

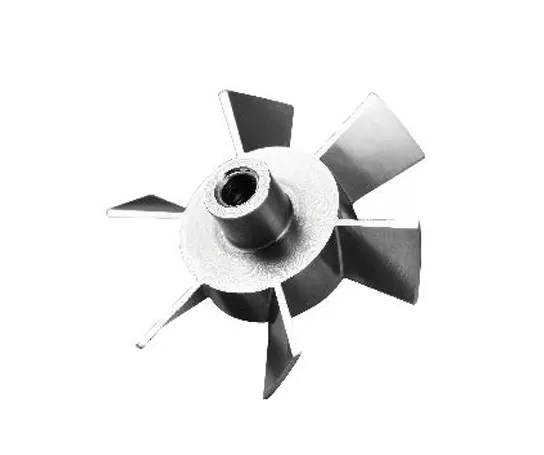

Przykład obrabianego przedmiotu 2

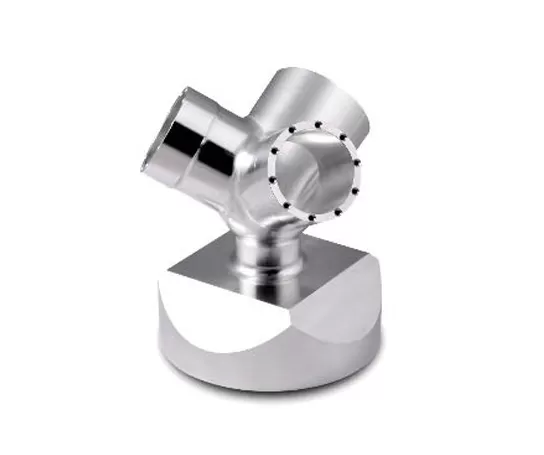

Przykład obrabianego przedmiotu 3

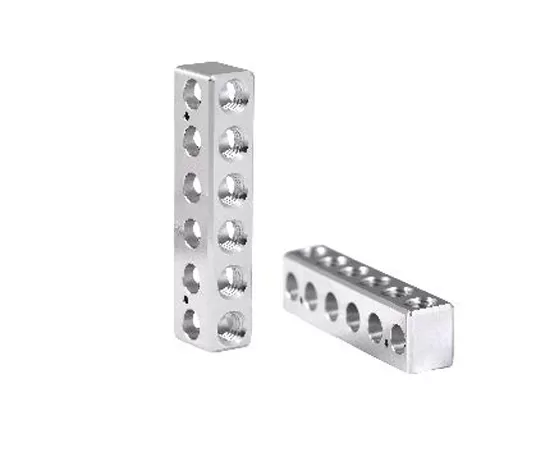

Przykład przedmiotu obrabianego 4

Przykład obrabianego przedmiotu 5

Przykład obrabianego przedmiotu 6

Przykład obrabianego przedmiotu 7

Specyfikacje V-400U pionowego 5-osiowego centrum obróbkowego

Przedmiot		Jednostka	V-400U
Podróże	Podróż X/Y/Z	Mm	700/450/400
	Zakres obrotu osi B	°	30 ° ~ -120 °
	Zakres obrotu osi C	°	360 °
	Odległość od nosa wrzeciona do powierzchni stołu roboczego	Mm	100-500
Stół	Rozmiar stołu	Mm	Φ420
	Maks. obciążenie	Kg	150
	T-slot (liczba gniazd-szerokość slotu * odstępy)	Mm	8-14*45 ° (równomiernie rozłożone)
Prędkość	Szybka prędkość obrotu osi X/Y/Z	Mm/min	24000
Prędkość	Szybka prędkość obrotu osi B/C	R/min	50/50
Dokładność	Dokładność pozycjonowania osi X/Y/Z	Mm	0,006/0,006/0,006
	Dokładność powtarzalności osi X/Y/Z	Mm	0,004/0,004/0,004
	Dokładność pozycjonowania osi B/C	Sek.	5/5
	Dokładność powtarzalności osi B/C	Sek.	3/3
Wrzeciono	Moc silnika wrzeciona (S1/S6)	KW	16/19.4
	Moment obrotowy silnika wrzeciona (S1/S6)	Nm	28/34
	Prędkość wrzeciona	R/min	0 ~ 24000
	Specyfikacja uchwytu narzędziowego	/	HSK E50
Magazyn narzędzi	Struktura magazynu narzędziowego	/	Magazyn narzędzi parasolowych
	Pojemność magazynka narzędziowego	T	24
	Maks. waga narzędzia	Kg	2
	Maks. długość narzędzia	Mm	200
	Maks. średnica (pełna/sąsiednia pusta)	Mm	Φ50/φ100
Inne	System CNC	/	Siemens SINUMERIK ONE
	Wymóg ciśnienia źródła powietrza	MPa	0,6 ~ 0,8
	Całkowita pojemność elektryczna	KW	42
	Rozmiar maszyny (długość * szerokość * wysokość)	Mm	360042003200
	Główna waga maszyny (ok.)	KG	7800

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

SINUMERIK ONE
