Rozwiązania obróbki CNC 3-osiowej: Optymalizacja precyzji i wydajności Twojej produkcji

Czym jest 3-osiowa maszyna CNC?

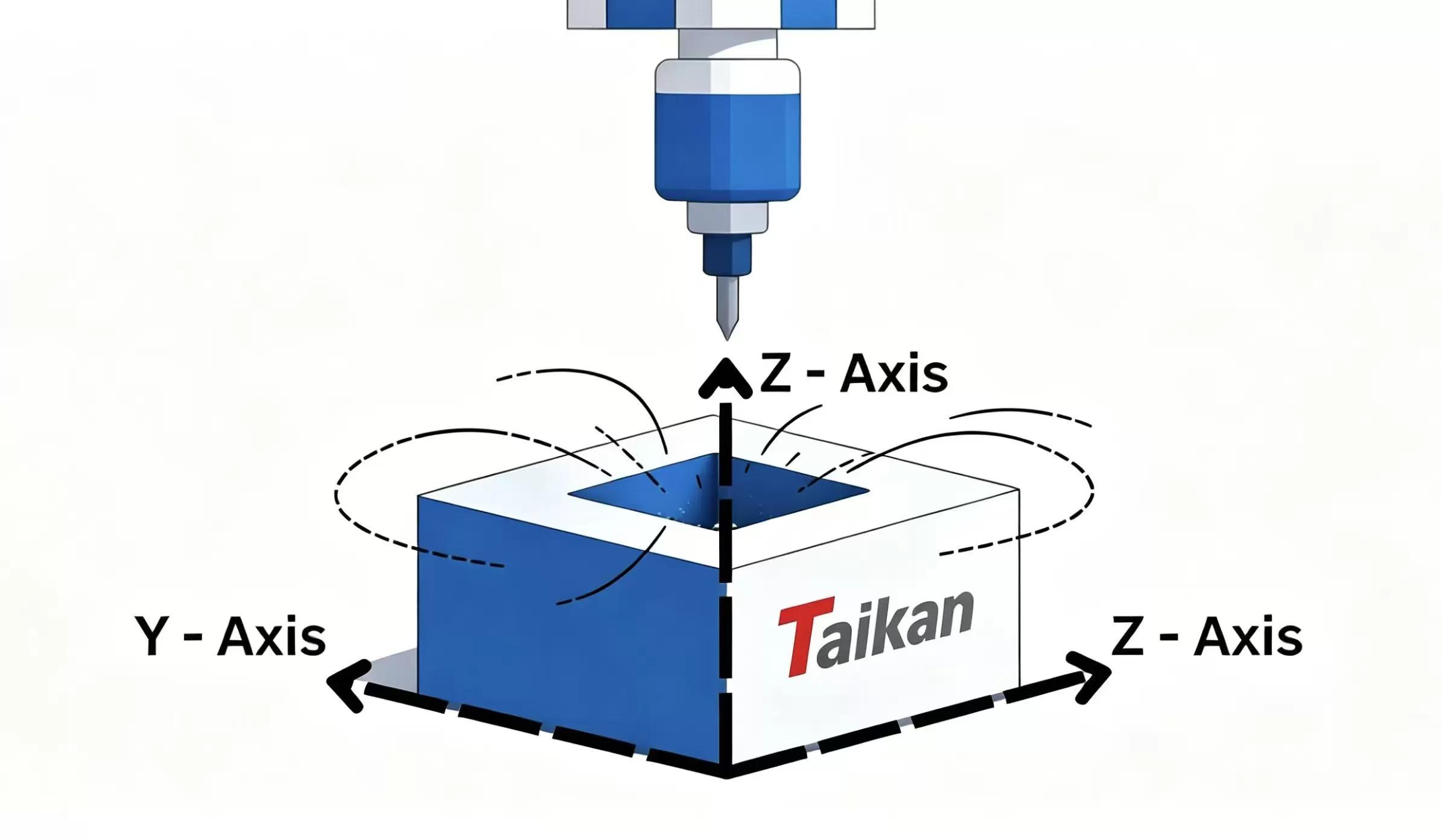

Obróbka 3-osiowa CNC polega na przesuwaniu narzędzia wzdłuż liniowych osi X, Y i Z. Jest szeroko stosowana do frezowania, wiercenia, obróbki konturowej, rowkowania i wykonywania kieszeni na częściach, które mogą być obrabiane z jednego lub kilku prostych kierunków. Ta metoda jest dojrzała, stabilna i łatwa do zaprogramowania. Ponieważ struktura maszyny jest prostsza, sprzęt 3-osiowy zwykle ma niższy koszt zakupu, niższe wymagania konserwacyjne i krótszą krzywą uczenia się dla operatorów i programistów.

Główne typy maszyn 3-osiowych

W produkcji przemysłowej są one najczęściej dzielone według struktury maszyny i zastosowania, a nie według pojedynczego procesu obróbki. Główne typy maszyn 3-osiowych obejmują 3-osiowe frezarki, 3-osiowe tokarki lub centra tokarskie, frezarki bramowe oraz 3-osiowe routery CNC.

3-osiowe frezarki

3-osiowe frezarki są najczęściej używanym typem maszyn CNC do obróbki ogólnego przeznaczenia. Wrzeciono i narzędzie tnące poruszają się wzdłuż osi X, Y i Z, aby obrabiać rowki, kieszenie, kontury, płaskie powierzchnie i otwory wiercone. Są one idealne do części wymagających stabilnej precyzji, efektywnego programowania i powtarzalnej produkcji.

3-osiowe tokarki

3-osiowe tokarki są głównie używane do toczenia części cylindrycznych. W standardowej pracy przedmiot obrabiany obraca się na wrzecionie, podczas gdy narzędzie tnące porusza się wzdłuż osi liniowych, wykonując toczenie, planowanie, rowkowanie i gwintowanie. W porównaniu z konwencjonalnymi tokarkami dwuosiowymi, konfiguracja 3-osiowa może wspierać bardziej elastyczne operacje obróbcze, takie jak wiercenie poza środkiem czy frezowanie w wybranych modelach z dodatkową możliwością ruchu osi.

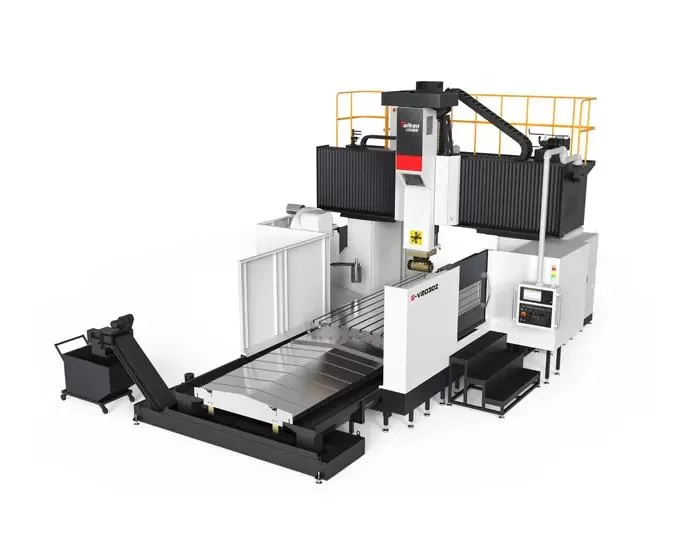

Frezarki bramowe

Frezarki bramowe wykorzystują konstrukcję mostową, która zapewnia silne wsparcie dla dużych i ciężkich przedmiotów obrabianych. Ze względu na dużą przestrzeń roboczą i wysoką sztywność, są one często używane do obróbki wielkogabarytowych form, konstrukcji lotniczych, sprzętu energetycznego i dużych podstaw maszyn.centrum obróbcze bramowejest szczególnie cenny, gdy precyzja musi być zachowana na dużym obszarze obróbki.

3-osiowe routery CNC

3-osiowe routery CNC są powszechnie używane do materiałów niemetalowych, takich jak drewno, MDF, tworzywa sztuczne, pianka i kompozyty. Są one zaprojektowane do szybkiego ruchu, dużych obszarów roboczych i wydajnego konturowania 2D lub 2.5D. W branżach takich jak oznakowanie, meblarstwo i obróbka płyt kompozytowych, routery oferują opłacalne i wydajne rozwiązanie.

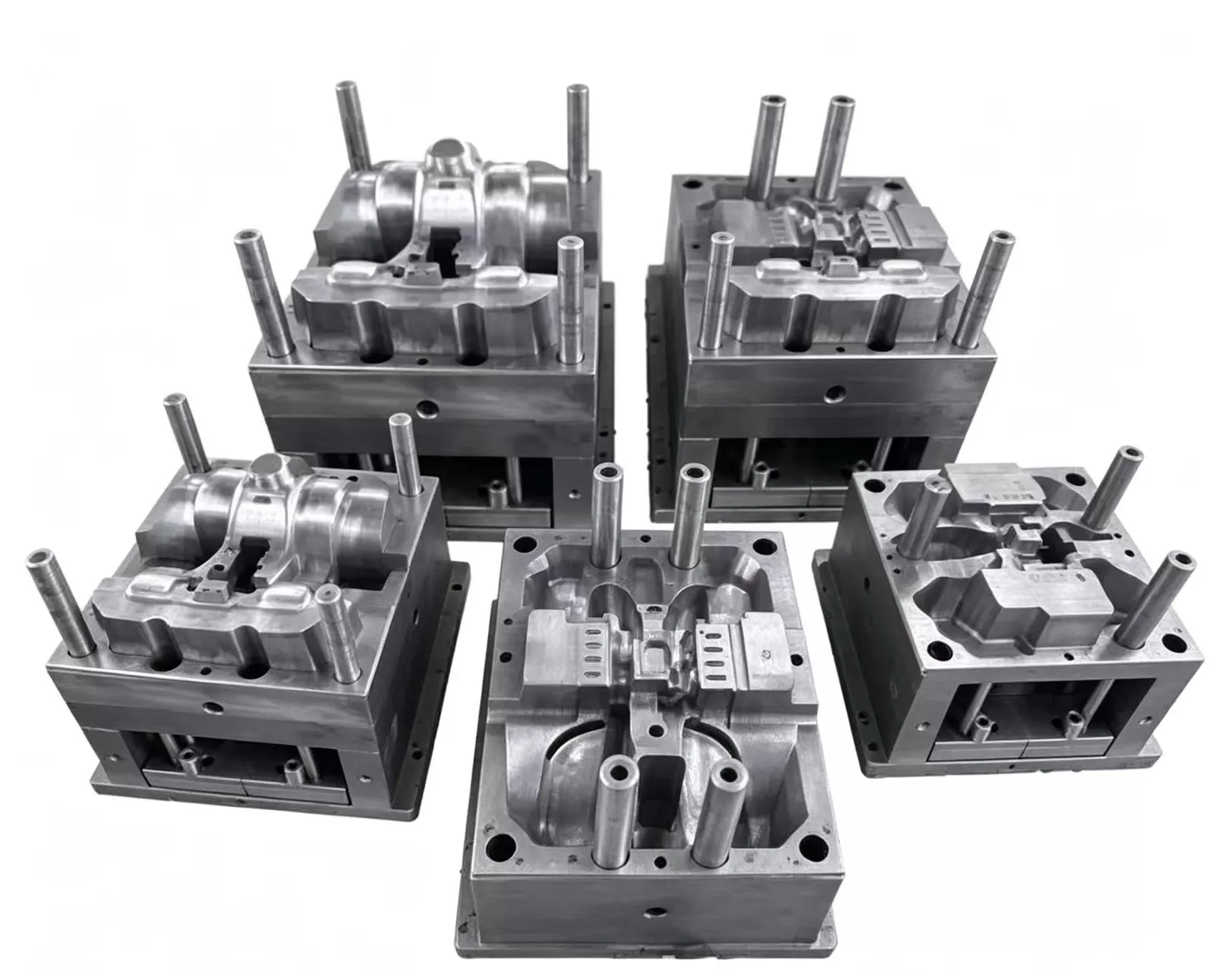

Jakie części można wykonać za pomocą obróbki 3-osiowej?

Obróbka 3-osiowa jest odpowiednia dla szerokiego zakresu części o prostej do umiarkowanej geometrii. Jest powszechnie stosowana do produkcji płaskich płyt, bloków stopniowanych, kolektorów, wsporników, złączek, form, matryc i prototypów. Jest to również praktyczny wybór dla części z otworami wierconymi, wyfrezowanymi rowkami, kieszeniami i prostymi powierzchniami konturowymi. W branżach wymagających wysokiej powtarzalności, obróbka 3-osiowa jest często używana do elementów konstrukcyjnych, części oprzyrządowania i precyzyjnych obudów.

Typowe rodzaje części obejmują:

• Płaskie płyty i elementy bazowe.

• Wsporniki i części montażowe.

• Bloki stopniowane i kolektory.

• Prototypy i części próbne.

• Formy i matryce.

• Proste części konturowe bez podcięć.

• Elementy związane z przekładniami i części obrotowe o podstawowej geometrii.

Przemysłowe zastosowania obróbki 3-osiowej

Obróbka 3-osiowa jest szeroko stosowana w wielu branżach, ponieważ oferuje dobrą równowagę między precyzją, wydajnością i kontrolą kosztów.

Przemysł lotniczy

Obróbka 3-osiowa jest stosowana do części lotniczych, takich jak złączki, wsporniki i lekkie elementy konstrukcyjne. Wspiera obróbkę specjalistycznych materiałów i ścisłych wymagań wymiarowych.

Przemysł motoryzacyjny

W przemyśle motoryzacyjnym obróbka 3-osiowa jest powszechnie stosowana do obudów, wałów, błotników, paneli i elementów związanych z silnikiem. Jest szczególnie przydatna do części wymagających stabilnych tolerancji i powtarzalnej produkcji.

Elektronika

Obróbka 3-osiowa jest szeroko stosowana do obudów, osłon i radiatorów. Pomaga tworzyć precyzyjne kształty i powierzchnie wspierające montaż i odprowadzanie ciepła.

Wyroby medyczne

Części medyczne są często obrabiane z tytanu, stali nierdzewnej i materiałów kompozytowych.3-osiowe centrum obróbcze bramowenadaje się do elementów wymagających dokładności, jakości powierzchni i spójności.

Narzędziownia i matrycownia

Obróbka 3-osiowa odgrywa ważną rolę w produkcji narzędzi i matryc. Jest powszechnie stosowana do podstaw form, matryc i części oprzyrządowania wymagających niezawodnej precyzji i powtarzalności.

Proces obróbki 3-osiowej a proces obróbki 5-osiowej CNC

Usługi obróbki CNC Taikan

Usługi obróbki CNC Taikan są zaprojektowane, aby wspierać szeroki zakres wymagań dotyczących części, od standardowej obróbki 3-osiowej po zaawansowaneobróbka 5-osiowarozwiązania. Pomagamy klientom wybrać najbardziej odpowiedni proces na podstawie geometrii części, materiału, wymagań dotyczących precyzji i celów produkcyjnych.

Mając silne doświadczenie techniczne w planowaniu procesów obróbki, integracji sprzętu i wsparciu aplikacji,Taikanzapewnia niezawodne rozwiązania CNC dla branż wymagających spójności, wydajności i jakości. Niezależnie od tego, czy projekt obejmuje proste elementy konstrukcyjne, czy złożone komponenty o wysokiej precyzji, naszym celem jest dostarczenie praktycznego rozwiązania obróbczego, które odpowiada rzeczywistym potrzebom produkcyjnym.
