Zastosowania centrów obróbczych bramowych: 8 branż napędzających popyt w 2026 roku

W miarę jak producenci kontynuują dążenie do większych, bardziej złożonych i precyzyjnych komponentów, zapotrzebowanie na zaawansowane urządzenia do obróbki szybko rośnie. Branże takie jak przemysł lotniczy, pojazdy elektryczne nowej generacji, energia odnawialna i produkcja ciężkiego sprzętu coraz częściej wymagają obrabiarek zdolnych do obsługi wielkogabarytowych przedmiotów przy zachowaniu wąskich tolerancji.

Centrum obróbcze portalowe stało się jednym z najważniejszych rozwiązań tego wyzwania. Jego sztywna konstrukcja mostowa, duża przestrzeń robocza i doskonała stabilność czynią je idealnym do zastosowań obróbki dużych części, wykraczających poza możliwości konwencjonalnych centrów obróbczych.

Według Międzynarodowej Agencji Energetycznej (IEA) globalne inwestycje w czystą energię przekroczyły w 2024 roku 2 biliony USD, a sprzedaż pojazdów elektrycznych na świecie przekroczyła 17 milionów sztuk. Oba trendy przyspieszają zapotrzebowanie na duże elementy konstrukcyjne wymagające precyzyjnej obróbki CNC. W rezultacie centra obróbcze portalowe stają się kluczowym elementem nowoczesnej infrastruktury produkcyjnej.

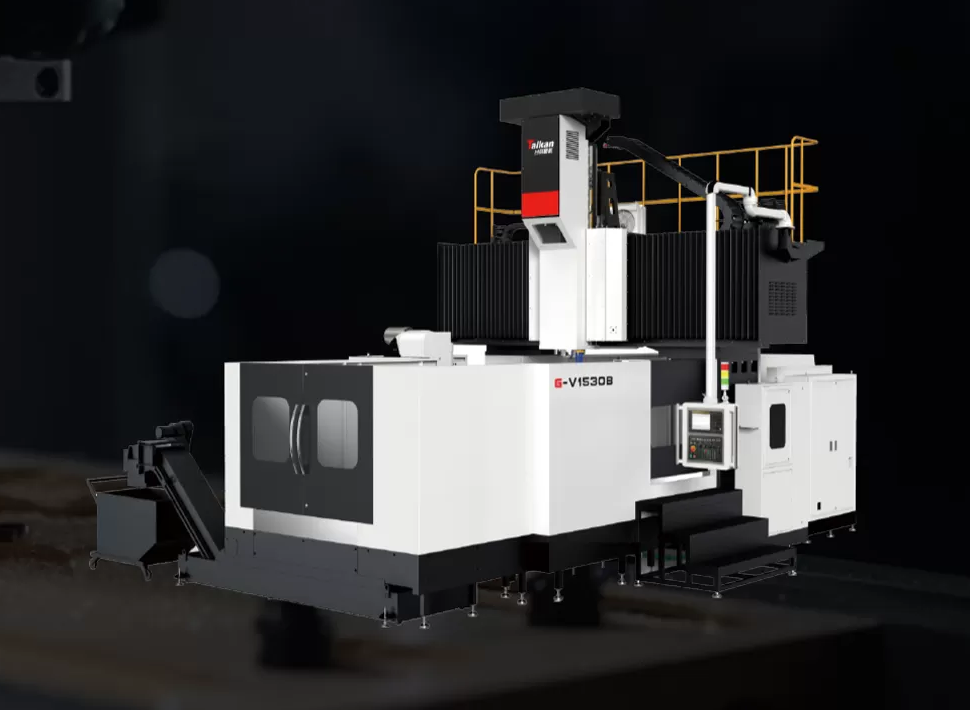

Czym jest centrum obróbcze portalowe?

Acentrum obróbcze portaloweto obrabiarka CNC wykorzystująca konstrukcję mostową wspartą na dwóch kolumnach, umożliwiającą stabilną i dokładną obróbkę dużych i ciężkich przedmiotów.

W odróżnieniu od tradycyjnych pionowych centrów obróbczych (VMC), maszyny portalowe są specjalnie zaprojektowane do obsługi wielkoformatowych komponentów przy zachowaniu sztywności, dokładności i wydajności obróbki.

Przegląd konstrukcji

Typowe centrum obróbcze portalowe składa się z ramy dwukolumnowej, belki poprzecznej, zespołu wrzeciona, stołu roboczego i wieloosiowego układu ruchu. Wrzeciono porusza się wzdłuż belki poprzecznej, podczas gdy przedmiot obrabiany pozostaje stabilnie zamocowany na stole maszyny.

Ta konstrukcja minimalizuje odkształcenia strukturalne podczas cięcia i zapewnia doskonałe wsparcie dla ciężkich operacji obróbki.

Seria centrów obróbczych portalowych Taikan jest zaprojektowana w oparciu o tę architekturę o wysokiej sztywności, zapewniając stabilną wydajność w wymagających zastosowaniach przemysłowych.

Zalety w porównaniu z konwencjonalnymi VMC

Podczas gdy pionowe centra obróbcze pozostają bardzo skuteczne przy średniej wielkości komponentach, często napotykają ograniczenia przy obróbce wielkogabarytowych przedmiotów.

Dla producentów obrabiających duże formy, konstrukcje spawane lub komponenty lotnicze,dwukolumnowe centrum obróbczeczęsto zapewnia doskonałą długoterminową wydajność obróbki.

Dlaczego maszyny portalowe stają się coraz popularniejsze

Rosnące zastosowanie centrów obróbczych portalowych wynika z powiększających się wymiarów obrabianych przedmiotów, wyższych wymagań dotyczących precyzji i szybkiego rozwoju zaawansowanych branż produkcyjnych.

Większe przedmioty

Nowoczesne produkty przemysłowe stają się coraz większe w wielu sektorach. Na przykład wielkoskalowe turbiny wiatrowe ciągle rosną. Według Departamentu Energii USA morskie turbiny wiatrowe osiągają obecnie często moc powyżej 12 MW, wymagając znacznie większych elementów konstrukcyjnych niż poprzednie generacje. Podobnie, wanny akumulatorowe pojazdów elektrycznych, konstrukcje lotnicze i ramy ciężkich maszyn często przekraczają możliwości obróbcze standardowych obrabiarek.

Wyższa sztywność

Sztywność maszyny bezpośrednio wpływa na dokładność wymiarową, jakość wykończenia powierzchni i trwałość narzędzi. Konstrukcja mostowa centrum portalowego równomiernie rozkłada siły skrawania, redukując drgania i utrzymując stabilność podczas długotrwałych cykli obróbki.

To jeden z powodów, dla których wielu producentów zastępuje tradycyjny sprzęt specjalistycznymicentrami obróbczymi portalowymi CNCprzy produkcji wysoko wartościowych komponentów.

Lepsza dokładność

Duże części stwarzają unikalne wyzwania w obróbce. Nawet niewielkie odkształcenia konstrukcji mogą prowadzić do błędów wymiarowych na długich odcinkach ruchu. Konstrukcja dwukolumnowa minimalizuje odkształcenia i poprawia dokładność geometryczną, czyniąc systemy portalowe szczególnie odpowiednimi dla branż wymagających ścisłej kontroli tolerancji.

Badania opublikowane przez Narodowy Instytut Standardów i Technologii (NIST) wskazują stabilność strukturalną maszyny jako jeden z głównych czynników wpływających na wydajność obróbki precyzyjnej.

8 branż zależnych od centrów obróbczych portalowych

Centra obróbcze portalowe odgrywają kluczową rolę w branżach wymagających obróbki wielkoformatowej, wysokiej sztywności i wyjątkowej dokładności.

Komponenty lotnicze

Producenci samolotów coraz częściej polegają na dużych zintegrowanych konstrukcjach, aby zmniejszyć złożoność montażu i poprawić wydajność.

Żebra skrzydeł, ramy kadłuba, podwozia i oprzyrządowanie lotnicze często wymagają dużych zakresów obróbki połączonych z wysoką dokładnością pozycyjną.

W miarę jak producenci lotniczy dążą do lekkich konstrukcji, zapotrzebowanie na technologię obróbki portalowej stale rośnie.

Wanny akumulatorowe pojazdów elektrycznych nowej generacji

Wanny akumulatorowe należą do największych aluminiowych komponentów w pojazdach elektrycznych.

Te konstrukcje wymagają intensywnego frezowania, wiercenia i precyzyjnego pozycjonowania otworów. Szybki wzrost produkcji EV sprawił, że obróbka wanien akumulatorowych stała się jednym z najszybciej rosnących zastosowań maszyn portalowych.

Formy samochodowe

Panele zewnętrzne samochodów, zderzaki, deski rozdzielcze i elementy konstrukcyjne – wszystkie zależą od dużych form.

Obróbka tych form wymaga doskonałej sztywności i stabilności wymiarowej, co czyni systemy portalowe preferowanym wyborem dla producentów form na całym świecie.

Urządzenia energetyki wiatrowej

Branża energetyki wiatrowej w dużym stopniu zależy od dużych elementów konstrukcyjnych, w tym piast, gondoli i systemów montażowych. W miarę wzrostu mocy turbin, producenci potrzebują większych i wydajniejszych platform obróbczych.

Sprzęt transportu szynowego

Ramy pojazdów szynowych, wózki i zespoły konstrukcyjne wymagają wysokiej precyzji na długich odcinkach. Centra obróbcze portalowe zapewniają stabilność niezbędną do utrzymania stałej dokładności przez cały proces obróbki.

Maszyny budowlane

Producenci ciężkiego sprzętu regularnie obrabiają duże konstrukcje spawane, odlewy i elementy ram. Nośność maszyn portalowych czyni je szczególnie odpowiednimi do tych zastosowań.

Maszyny rolnicze

Nowoczesny sprzęt rolniczy ewoluował w wysoce zaawansowane maszyny wymagające dużych precyzyjnych komponentów. Duże odlewy i konstrukcje spawane często wymagają operacji obróbkowych przekraczających możliwości standardowych centrów obróbczych.

Urządzenia energetyczne

Komponenty stosowane w wytwarzaniu energii, instalacjach petrochemicznych i systemach energii odnawialnej często wymagają intensywnej obróbki na dużych powierzchniach.

W przypadku złożonych geometrii,5-osiowa portalowa maszyna CNCzapewnia dodatkową elastyczność, umożliwiając obróbkę wielopowierzchniową w jednym zamocowaniu.

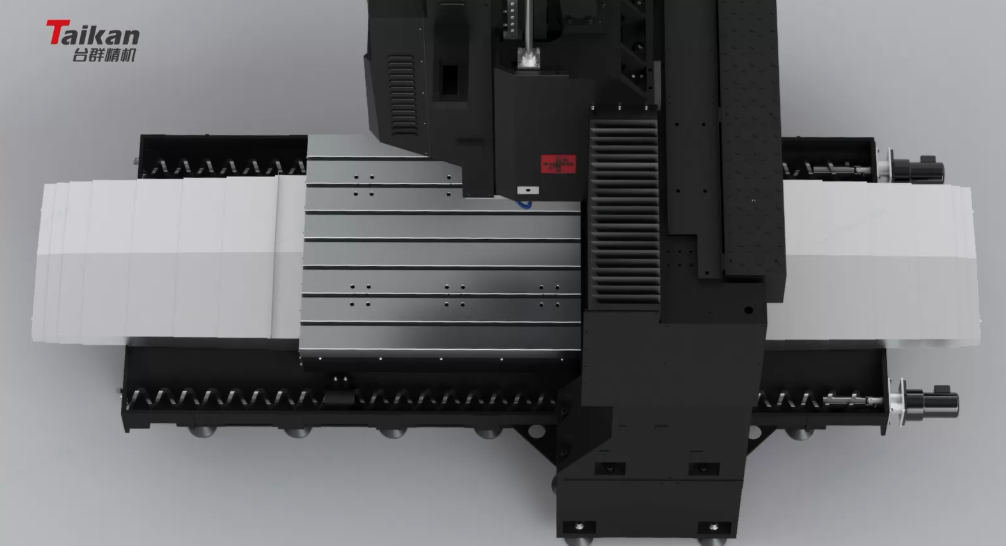

Serie G-VU i G-BU 5-osiowych centrów obróbczych portalowych Taikan są zaprojektowane specjalnie do zaawansowanych zastosowań wymagających jednoczesnej obróbki wieloosiowej i wysokiej dokładności pozycyjnej.

Jak wybrać odpowiednie centrum obróbcze portalowe

Wybór odpowiedniego centrum obróbczego portalowego wymaga starannej oceny wymiarów przedmiotów obrabianych, wymagań obróbkowych i przyszłych potrzeb produkcyjnych.

Zakres ruchu

Zakres ruchu maszyny powinien wygodnie pomieścić największy przewidywany przedmiot, pozostawiając jednocześnie miejsce na przyszłe rozszerzenie produkcji. Kupowanie maszyny wyłącznie pod kątem bieżących wymagań może ograniczyć elastyczność produkcji w dłuższej perspektywie.

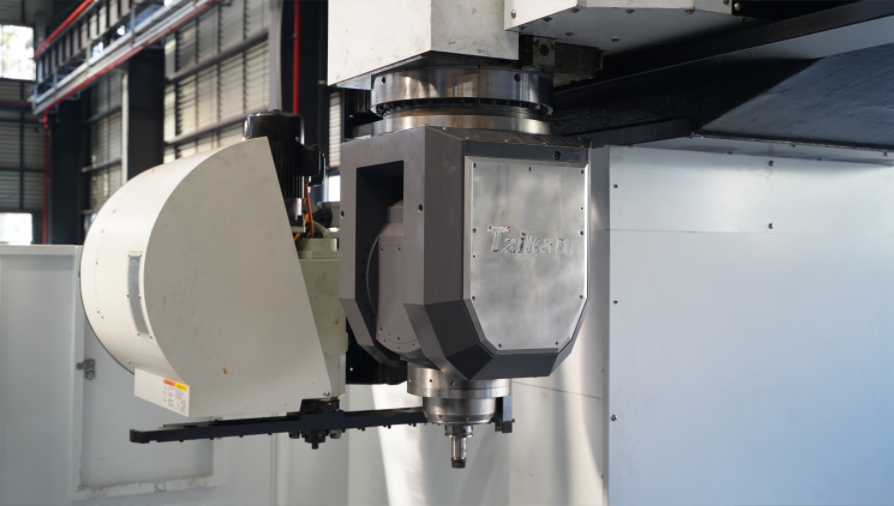

Konfiguracja wrzeciona

Różne zastosowania obróbcze wymagają różnych charakterystyk wrzeciona. Szybka obróbka aluminium, produkcja form i ciężkie cięcie stali – każde z nich wymaga unikalnych specyfikacji wrzeciona.

Wielu kupujących oceniającychmaszynę CNC z Chinskupia się głównie na wydajności wrzeciona, ponieważ ma ona bezpośredni wpływ na wydajność obróbki i jakość produkcji.

Waga przedmiotu

Nośność stołu maszyny powinna być dobrana zarówno do obecnych, jak i przyszłych wymagań produkcyjnych.

Odpowiednia nośność pomaga zapewnić długoterminową stabilność i niezawodność maszyny.

Wymagania dotyczące precyzji

Nie wszystkie zastosowania wymagają tego samego poziomu dokładności. Branże takie jak lotnicza i produkcja precyzyjnych form często przedkładają dokładność geometryczną i powtarzalność ponad maksymalne szybkości usuwania materiału. Specyfikacje maszyny powinny być zgodne z rzeczywistymi wymaganiami produkcyjnymi, a nie teoretyczną maksymalną wydajnością.

Przyszłe trendy w obróbce CNC dużych części

Przyszłość obróbki dużych części będzie kształtowana przez automatyzację, cyfrowe technologie produkcyjne i zaawansowane możliwości obróbki wieloosiowej.

Automatyzacja

Producenci coraz częściej integrują zautomatyzowane systemy załadunku, automatyczne zmieniacze palet i inteligentne systemy zarządzania narzędziami w środowiskach produkcyjnych. Automatyzacja pomaga poprawić produktywność, jednocześnie zmniejszając zależność od pracy ludzkiej.

Cyfrowa produkcja

Technologie Przemysłu 4.0 umożliwiają monitorowanie maszyn w czasie rzeczywistym, konserwację predykcyjną i optymalizację produkcji. Według badania Smart Manufacturing Survey firmy Deloitte, producenci wdrażający cyfrowe technologie produkcyjne odnotowują znaczną poprawę efektywności operacyjnej i przejrzystości produkcji.

Pięcioosiowa technologia portalowa

Obróbka pięcioosiowa zyskuje na popularności, ponieważ skraca czasy przygotowania, poprawia jakość powierzchni i umożliwia obróbkę coraz bardziej złożonych geometrii. Trend ten jest szczególnie widoczny w sektorach lotniczym, urządzeń energetycznych i zaawansowanej produkcji form.

W miarę ewolucji technologii, pięcioosiowe rozwiązania portalowe mają szansę stać się standardowym wyposażeniem w wielu zastosowaniach zaawansowanej produkcji.

FAQ

Do czego służy centrum obróbcze portalowe?

Centrum obróbcze portalowe jest głównie używane do obróbki dużych i ciężkich przedmiotów wymagających wysokiej sztywności, dokładności i stabilności wymiarowej.

Jakie branże najczęściej korzystają z centrów obróbczych portalowych?

Branże lotnicza, motoryzacyjna, produkcja akumulatorów EV, energetyka wiatrowa, transport szynowy, maszyny budowlane, sprzęt rolniczy i produkcja urządzeń energetycznych należą do głównych użytkowników.

Czym różni się centrum obróbcze portalowe od pionowego centrum obróbczego?

Maszyna portalowa wykorzystuje mostową konstrukcję dwukolumnową przeznaczoną do większych przedmiotów, podczas gdy pionowe centrum obróbcze jest zazwyczaj zoptymalizowane do małych i średnich komponentów.

Dlaczego dwukolumnowe centra obróbcze są preferowane do dużych form?

Ich sztywna konstrukcja minimalizuje drgania i odkształcenia, pomagając utrzymać dokładność podczas długich cykli obróbki.

Kiedy producenci powinni wybrać 5-osiową maszynę portalową?

Pięcioosiowe maszyny portalowe są idealne, gdy komponenty wymagają złożonych powierzchni, obróbki pod wieloma kątami i skróconych operacji przygotowawczych.

Czy portalowa maszyna CNC nadaje się do obróbki aluminium?

Tak. Maszyny portalowe są szeroko stosowane do obróbki dużych komponentów aluminiowych, takich jak wanny akumulatorowe EV, konstrukcje lotnicze i wyposażenie transportowe.

Wnioski

W miarę jak komponenty przemysłowe stają się coraz większe i bardziej złożone, centra obróbcze portalowe stają się niezbędnym wyposażeniem produkcyjnym. Ich połączenie sztywności, dokładności i możliwości obróbki wielkoformatowej czyni je niezastąpionymi w branżach lotniczej, EV, energetyki odnawialnej, transportu i ciężkiego sprzętu. Wraz z szybkim rozwojem automatyzacji i technologii pięcioosiowych, centra obróbcze portalowe pozostaną fundamentalną technologią dla zaawansowanej produkcji w 2026 roku i później.

Referencje

1. Międzynarodowa Agencja Energetyczna (IEA) – Global EV Outlook i World Energy Investment Report
   https://www.iea.org

2. Narodowy Instytut Standardów i Technologii (NIST) – Zasoby Zaawansowanej Produkcji
   https://www.nist.gov

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
