Diagnostyka maszyn CNC: 12 znaków ostrzegawczych, których nigdy nie powinieneś ignorować

W nowoczesnej produkcji od maszyn CNC oczekuje się stałej dokładności, wysokiej wydajności i nieprzerwanej pracy. Jednak większość poważnych awarii maszyn nie występuje bez ostrzeżenia. Na długo przed awarią wrzeciona, pojawieniem się alarmu serwa lub niespodziewanym zatrzymaniem produkcji, zazwyczaj występują subtelne symptomy wskazujące, że coś zaczyna się psuć.

Na nieszczęście wiele warsztatów reaguje dopiero po wystąpieniu awarii. Wtedy koszty napraw, opóźnienia produkcyjne i utrata zdolności produkcyjnych mogą stać się znaczące.

Skuteczna diagnostyka maszyn CNC koncentruje się na wykrywaniu nieprawidłowego zachowania maszyny na tyle wcześnie, aby zapobiec nieplanowanym przestojom. Niezależnie od tego, czy prowadzisz mały warsztat obróbczy, czy duży zakład produkcyjny, zrozumienie sygnałów ostrzegawczych pogarszania się stanu maszyny może pomóc wydłużyć żywotność urządzeń i poprawić ogólną efektywność produkcji.

Dla zakładów posiadających pionowe centrum obróbcze proaktywna diagnostyka często odgrywa kluczową rolę w utrzymywaniu stabilnych harmonogramów produkcji i zmniejszaniu kosztów konserwacji.

Dlaczego diagnostyka maszyn CNC ma znaczenie

Nowoczesne maszyny CNC to wysoce zintegrowane systemy składające się z wrzecion, napędów serwo, śrub kulowych, prowadnic, układów smarowania, zmieniaczy narzędzi i sterowników maszyny. Problem w którymkolwiek z tych elementów może ostatecznie wpłynąć na jakość obróbki lub niezawodność maszyny.

W wielu środowiskach produkcyjnych, szczególnie tych korzystających zpojedyncza usterka podzespołu może szybko przerodzić się w niestabilną wydajność obróbki, jeśli nie zostanie wcześnie wykryta.pionowe centrum frezarskie

Celem diagnostyki nie jest jedynie identyfikacja awarii — chodzi o rozpoznawanie rozwijających się problemów, zanim staną się awariami.

Skuteczny program diagnostyczny może pomóc producentom:

• Zmniejszyć nieplanowane przestoje

• Poprawić dokładność obróbki

• Obniżyć koszty konserwacji

• Wydłużyć żywotność wrzeciona i podzespołów

• Usprawnić planowanie produkcji

• Zwiększyć ogólną efektywność wyposażenia (OEE)

Im wcześniej wykryty zostanie problem, tym zwykle mniej kosztowna jest jego naprawa.

Krytyczne sygnały ostrzegawcze maszyn CNC wymagające natychmiastowej uwagi

Te sygnały ostrzegawcze często wskazują na rozwijające się awarie mechaniczne lub elektryczne, które w przypadku zignorowania mogą bezpośrednio doprowadzić do przestoju maszyny.

1. Nadmierne wibracje wrzeciona

Wibracje wrzeciona są często jednym z najwcześniejszych wskaźników, że w maszynie CNC rozwija się poważny problem mechaniczny.

Operatorzy często zauważają wibracje poprzez pogarszającą się jakość wykończenia powierzchni, nietypowy hałas maszyny lub przyspieszone zużycie narzędzi. Choć niewielkie wibracje mogą początkowo wydawać się nieszkodliwe, długotrwała praca może dodatkowo obciążać łożyska wrzeciona i elementy wirujące.

Do częstych przyczyn należą:

• Zużycie łożysk

• Niewyważenie narzędzia

• Nieprawidłowe osadzenie oprawki narzędziowej

• Niewspółosiowość wrzeciona

Monitorowanie trendów wibracji w czasie jest często bardziej wartościowe niż reagowanie na pojedynczy nieprawidłowy odczyt. Stopniowy wzrost wibracji zwykle wskazuje na rozwijający się problem, który należy zbadać, zanim dojdzie do poważnego uszkodzenia wrzeciona.

2. Uporczywe przegrzewanie się wrzeciona

Wszystkie wrzeciona wytwarzają ciepło podczas pracy, szczególnie przy wysokich obrotach. Jednak nieprawidłowych wzrostów temperatury nigdy nie należy ignorować.

Nadmierne temperatury wrzeciona często sugerują problemy w układzie łożyskowym, obwodzie smarowania lub mechanizmie chłodzenia. Jeśli temperatury wrzeciona nadal rosną powyżej normalnych zakresów roboczych, zużycie podzespołów może gwałtownie przyspieszyć.

Operatorzy powinni zwracać uwagę na:

• Wyjątkowo gorące obudowy wrzeciona

• Częste alarmy temperatury

• Zwiększone wibracje towarzyszące ciepłu

• Zmniejszona stabilność obróbki

Wczesne zajęcie się przegrzewaniem może zapobiec kosztownym regeneracjom wrzeciona i wydłużonym przestojom.

3. Częste alarmy serwa

Alarmy serwa należą do najczęstszych wskaźników rozwijających się problemów ze sterowaniem maszyny.

Podczas gdy sporadyczne alarmy mogą wynikać z przejściowych warunków pracy, powtarzające się alarmy często wskazują na podstawowe problemy w układzie sterowania ruchem.

Potencjalne przyczyny obejmują:

• Przeciążenie silnika

• Błędy enkodera

• Awarie napędów

• Nadmierny opór mechaniczny

Wielokrotne resetowanie alarmów bez identyfikacji przyczyny źródłowej może pozwolić na pogorszenie się problemu i ostatecznie doprowadzić do zatrzymania maszyny.

4. Dryft dokładności pozycjonowania

Maszyna, która stopniowo traci dokładność pozycjonowania, może pracować jeszcze przez tygodnie, zanim problem stanie się oczywisty.

Wielu producentów po raz pierwszy odkrywa problemy z pozycjonowaniem, gdy wymiary części zaczynają dryfować w kierunku granic tolerancji lub kontrole jakości ujawniają niespójności.

Typowe przyczyny obejmują:

• Zużycie śruby kulowej

• Niedokładności enkodera

• Rozszerzalność cieplna

• Problemy ze strojeniem serwa

Ponieważ dokładność pozycjonowania bezpośrednio wpływa na jakość produktu, nawet niewielkie odchylenia zasługują na szybkie zbadanie.

Problemy z wydajnością maszyn CNC wpływające na jakość obróbki

Te sygnały ostrzegawcze mogą nie zatrzymać natychmiast produkcji, ale mogą znacząco wpłynąć na jakość części i efektywność produkcji.

5. Szybkie zużycie narzędzi

Niespodziewane skrócenie trwałości narzędzi często wskazuje na problemy związane z maszyną, a nie tylko z samymi narzędziami. Gdy narzędzia zużywają się znacznie szybciej niż oczekiwano, przyczyna źródłowa może obejmować wibracje maszyny, bicie wrzeciona, problemy ze sztywnością lub nieodpowiednie warunki skrawania. Monitorowanie trendów zużycia narzędzi może dostarczyć cennych informacji na temat stanu maszyny i pomóc w identyfikacji rozwijających się problemów mechanicznych, zanim staną się poważne.

6. Niska jakość wykończenia powierzchni

Jakość wykończenia powierzchni stanowi cenny wskaźnik ogólnego stanu maszyny.

Maszyna, która konsekwentnie wytwarza gładkie powierzchnie, ale nagle zaczyna generować ślady drgań, chropowate wykończenia lub niespójne faktury, może doświadczać niestabilności mechanicznej.

Potencjalne przyczyny obejmują:

• Wibracje wrzeciona

• Problemy z oprawką narzędziową

• Zużycie prowadnic

• Poluzowania konstrukcyjne

Zmiany w wykończeniu powierzchni często pojawiają się, zanim wystąpią bardziej oczywiste objawy mechaniczne.

7. Problemy z powtarzalnością

Powtarzalność mierzy zdolność maszyny do wielokrotnego uzyskiwania identycznych wyników w tych samych warunkach.

Gdy identyczne programy obróbcze generują różne wyniki, powtarzalność maszyny może się pogarszać.

Częste czynniki to:

• Zużycie mechaniczne

• Niestabilność termiczna

• Niespójności serwomechanizmów

• Rozwój luzów zwrotnych

Problemy z powtarzalnością mogą stopniowo zmniejszać spójność produktu i zwiększać koszty kontroli jakości.

Problemy konserwacyjne, które nasilają się z czasem

Problemy te często zaczynają się jako drobne kwestie konserwacyjne, ale mogą przekształcić się w poważne problemy z niezawodnością, jeśli zostaną zaniedbane.

8. Awarie automatycznego zmieniacza narzędzi (ATC)

Automatyczny zmieniacz narzędzi jest niezbędny do utrzymania wydajności produkcji. Powolne zmiany narzędzi, pominięte wymiany narzędzi lub przerywane błędy pozycji narzędzi mogą wskazywać na rozwijające się problemy mechaniczne lub czujnikowe.

Ignorowanie wczesnych problemów z ATC może skutkować niespodziewanymi przerwami w produkcji i kosztownymi działaniami diagnostycznymi.

9. Problemy z układem chłodzenia

Układy chłodzenia odgrywają kluczową rolę w kontroli temperatury, smarowaniu i usuwaniu wiórów.

Zmniejszona wydajność chłodziwa może prowadzić do:

• Niska jakość wykończenia powierzchni

• Zwiększone zużycie narzędzi

• Odkształcenia termiczne

• Nagromadzenie wiórów

Rutynowe kontrole pomp, filtrów, dysz i jakości chłodziwa mogą zapobiec wielu problemom obróbczym, zanim wpłyną na produkcję.

10. Zużycie śruby kulowej

Śruby kulowe odpowiadają za przekształcanie ruchu obrotowego w precyzyjny ruch liniowy. W miarę zwiększania się zużycia, pozycjonowanie maszyny staje się mniej spójne i mogą zacząć rozwijać się luzy zwrotne.

Typowe sygnały ostrzegawcze obejmują:

• Niespójne wymiary

• Nieprawidłowości ruchu osi

• Zwiększone luzy zwrotne

• Zmniejszona precyzja pozycjonowania

Regularne inspekcje pomagają wykryć zużycie, zanim wpłynie ono na dokładność obróbki.

11. Degradacja prowadnic

Prowadnice zapewniają stabilność i sztywność niezbędną do precyzyjnej obróbki. Z biegiem czasu zanieczyszczenie, niewystarczające smarowanie lub nadmierne obciążenie mogą przyspieszyć zużycie.

W miarę degradacji prowadnic producenci mogą doświadczać:

• Zmniejszona sztywność

• Zwiększone wibracje

• Niższa dokładność obróbki

• Problemy z wykończeniem powierzchni

Właściwe zarządzanie smarowaniem pozostaje jednym z najskuteczniejszych sposobów na wydłużenie żywotności prowadnic.

12. Nieprawidłowości układu smarowania

Wiele poważnych awarii maszyn CNC można przypisać niewystarczającemu smarowaniu. Gdy układy smarowania nie zapewniają właściwego rozprowadzenia oleju, krytyczne podzespoły ulegają przyspieszonemu zużyciu i zwiększonemu tarciu.

Sygnały ostrzegawcze często obejmują:

• Nietypowy hałas maszyny

• Podwyższone temperatury robocze

• Zwiększone zużycie podzespołów

• Alarmy smarowania

Rutynowe kontrole smarowania należą do najprostszych i najbardziej opłacalnych dostępnych praktyk konserwacji zapobiegawczej.

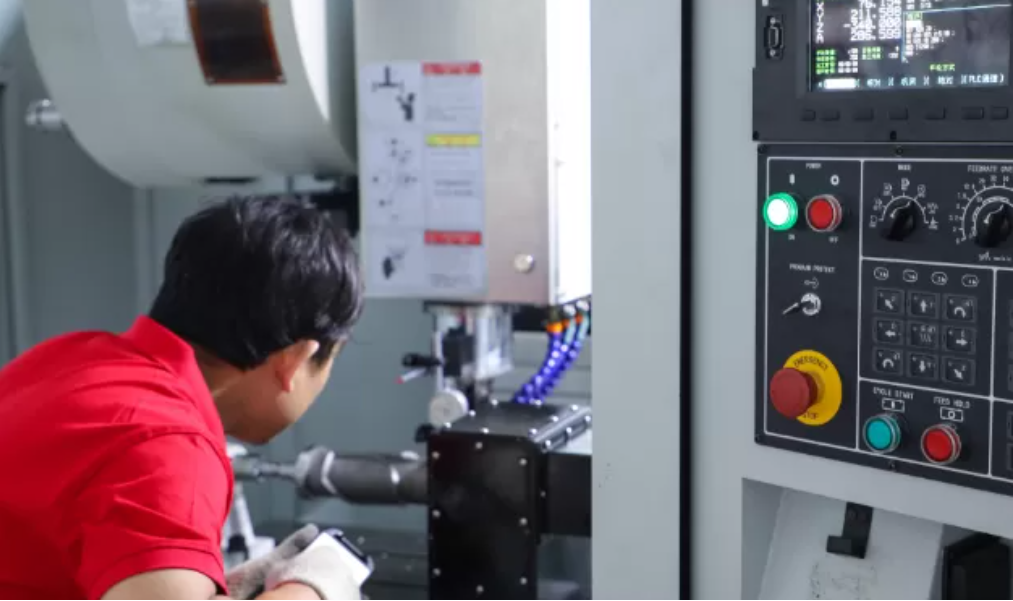

Lista kontrolna inspekcji stanu maszyn CNC

Ustrukturyzowany program inspekcji pomaga zespołom utrzymania ruchu identyfikować rozwijające się problemy, zanim wpłyną na produkcję.

Zakłady pracujące naczęsto odnoszą znaczne korzyści z ustrukturyzowanych programów inspekcji, ponieważ maszyny te często pracują z wysokimi prędkościami wrzeciona i w wymagających cyklach produkcyjnych.centrum wiertarsko-frezarskim

Konserwacja zapobiegawcza a konserwacja reaktywna

Wielu producentów nadal polega na konserwacji korekcyjnej, naprawiając maszyny dopiero po wystąpieniu awarii. Choć podejście to może początkowo wydawać się opłacalne, często skutkuje wyższymi kosztami w dłuższej perspektywie.

Najbardziej odnoszący sukcesy producenci łączą rutynowe inspekcje, monitorowanie stanu i strategie konserwacji predykcyjnej, aby zmniejszyć liczbę nieoczekiwanych awarii.

Jak nowoczesne maszyny CNC wspierają zaawansowaną diagnostykę

W miarę jak produkcja zmierza w kierunku środowisk inteligentnych fabryk, diagnostyka maszyn staje się coraz bardziej zaawansowana.

Nowoczesne platformy CNC obecnie zawierają takie funkcje, jak:

• Monitorowanie wrzeciona w czasie rzeczywistym

• Analiza obciążenia serwa

• Kompensacja termiczna

• Zarządzanie trwałością narzędzi

• Możliwości diagnostyki zdalnej

• Funkcje konserwacji predykcyjnej

Technologie te pozwalają producentom wcześniej identyfikować rozwijające się problemy i podejmować decyzje konserwacyjne na podstawie rzeczywistego stanu maszyny, a nie sztywnych interwałów serwisowych.

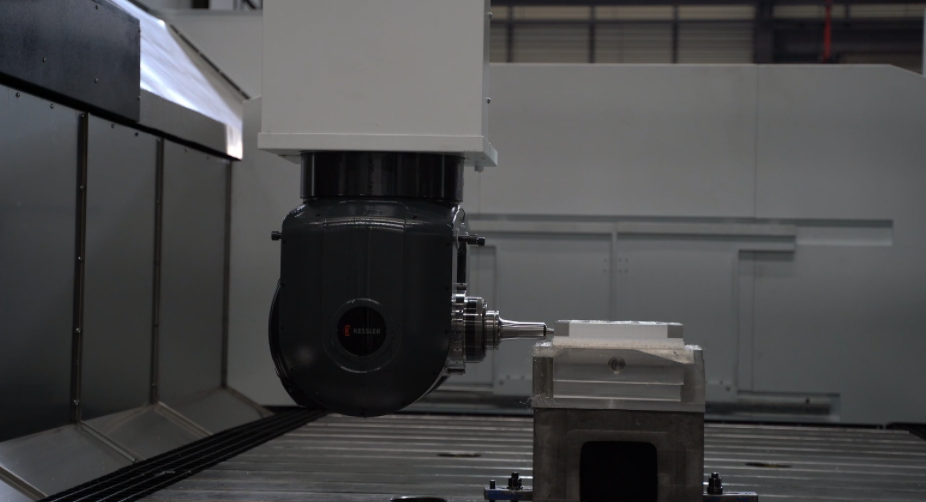

W przypadku większych środowisk produkcyjnych zaawansowane systemy centrów obróbczych z suwnicą bramową coraz częściej integrują inteligentne technologie monitorowania, które poprawiają dostępność maszyn i niezawodność operacyjną.

Często zadawane pytania

Czym jest diagnostyka maszyn CNC?

Diagnostyka maszyn CNC odnosi się do procesu monitorowania i analizowania wydajności maszyny w celu identyfikacji rozwijających się problemów mechanicznych, elektrycznych lub w układzie sterowania, zanim doprowadzą one do awarii urządzenia.

Który problem maszyny CNC należy rozwiązać w pierwszej kolejności?

Problemy związane z wibracjami wrzeciona, przegrzewaniem, dokładnością pozycjonowania i powtarzającymi się alarmami serwa powinny ogólnie otrzymać najwyższy priorytet, ponieważ mogą one szybko doprowadzić do poważnych przestojów lub kosztownych napraw.

Jak często należy przeprowadzać inspekcje maszyn CNC?

Podstawowe kontrole operacyjne należy przeprowadzać codziennie, natomiast bardziej kompleksowe inspekcje co miesiąc, kwartał i rok, w zależności od wykorzystania maszyny.

Czy konserwacja predykcyjna może zmniejszyć przestoje maszyn CNC?

Tak. Programy konserwacji predykcyjnej pomagają producentom identyfikować rozwijające się problemy przed wystąpieniem awarii, zmniejszając nieoczekiwane przestoje i poprawiając efektywność konserwacji.

Które elementy maszyn CNC najczęściej wymagają konserwacji?

Łożyska wrzecion, śruby kulowe, układy serwo, układy smarowania, prowadnice, układy chłodzenia i automatyczne zmieniacze narzędzi należą do najczęściej serwisowanych podzespołów.

Wnioski

Większość awarii maszyn CNC nie występuje nagle. Rozwijają się stopniowo poprzez sygnały ostrzegawcze, które operatorzy i zespoły utrzymania ruchu mogą zidentyfikować na długo przed wystąpieniem poważnej awarii.

Monitorując wibracje wrzeciona, przegrzewanie, dokładność pozycjonowania, alarmy serwa, zużycie narzędzi, wydajność chłodziwa, warunki smarowania i inne krytyczne wskaźniki, producenci mogą znacząco zmniejszyć przestoje i poprawić niezawodność wyposażenia.

W miarę jak konserwacja predykcyjna i inteligentna produkcja wciąż ewoluują, skuteczna diagnostyka maszyn CNC pozostanie jedną z najcenniejszych strategii maksymalizacji wydajności maszyn, wydłużania żywotności wyposażenia i ochrony zdolności produkcyjnych.
