Jaka jest różnica między poziomymi a pionowymi centrami obróbczymi?

W konkurencyjnym środowisku nowoczesnej produkcji wybór odpowiedniego sprzętu CNC stanowi podstawę rentowności i precyzji. Dla właścicieli warsztatów mechanicznych i kierowników produkcji debata często sprowadza się do jednej kluczowej decyzji: pionowe centrum obróbcze (VMC) czy poziome centrum obróbcze (HMC).

Chociaż obie platformy wykorzystują obrotowe narzędzia skrawające do usuwania materiału z przedmiotu obrabianego, ich konstrukcja dyktuje zupełnie różne możliwości. Zrozumienie subtelnych różnic między technologiami VMC i HMC jest niezbędne do optymalizacji czasów cykli, maksymalizacji zwrotu z inwestycji (ROI) i skalowania rozwiązań produkcyjnych.

Oto dogłębne, profesjonalne porównanie pionowych i poziomych centrów obróbczych CNC, które pomoże Państwu podjąć świadomą decyzję inwestycyjną.

Czym jest pionowe centrum obróbcze (VMC)?

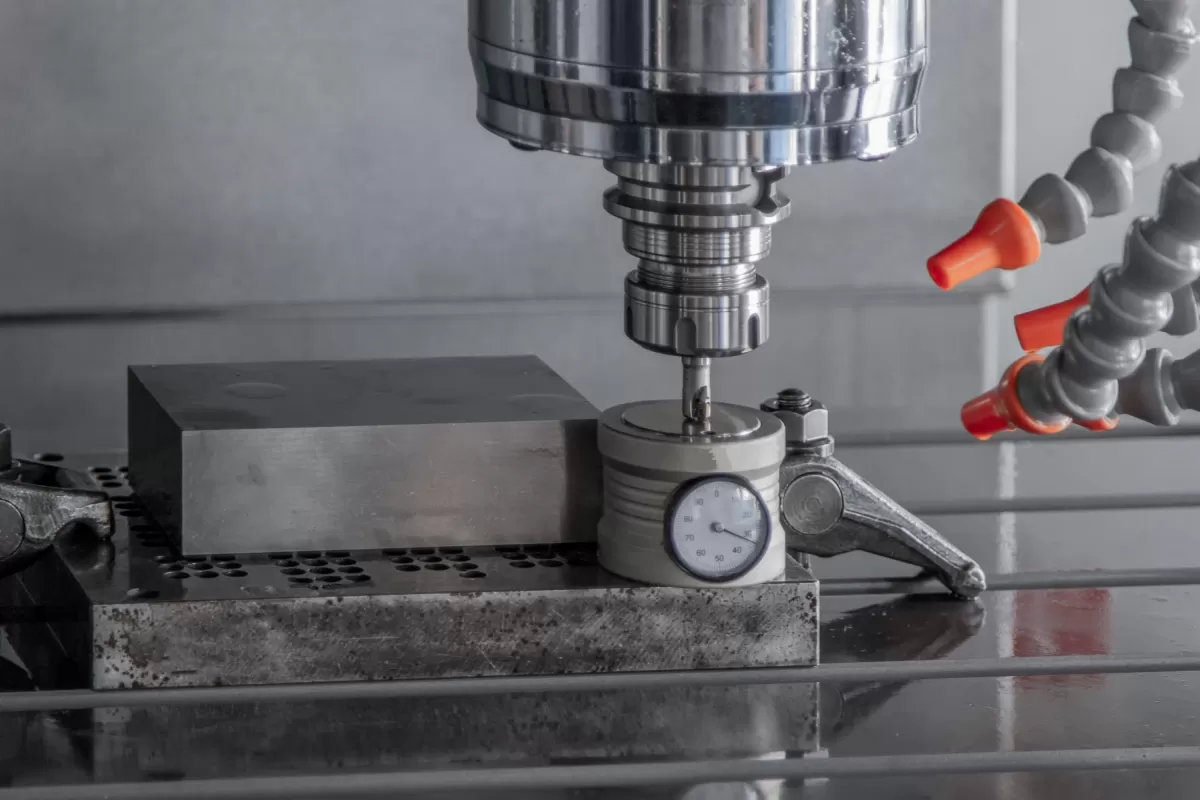

APionowe Centrum Obróbcze(VMC) charakteryzuje się pionowo zorientowaną osią wrzeciona. Narzędzie skrawające sięga z góry, aby frezować górną powierzchnię przedmiotu obrabianego, który jest zwykle zamocowany na standardowym stole roboczym.

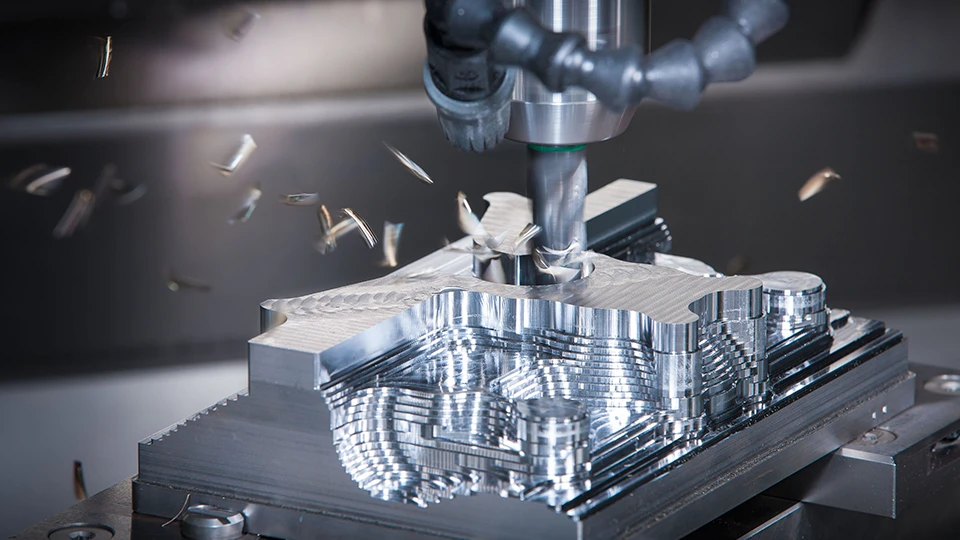

Najlepsze do: płaskich części, obróbki blach, wnęk form oraz operacji obróbki jednostronnej.

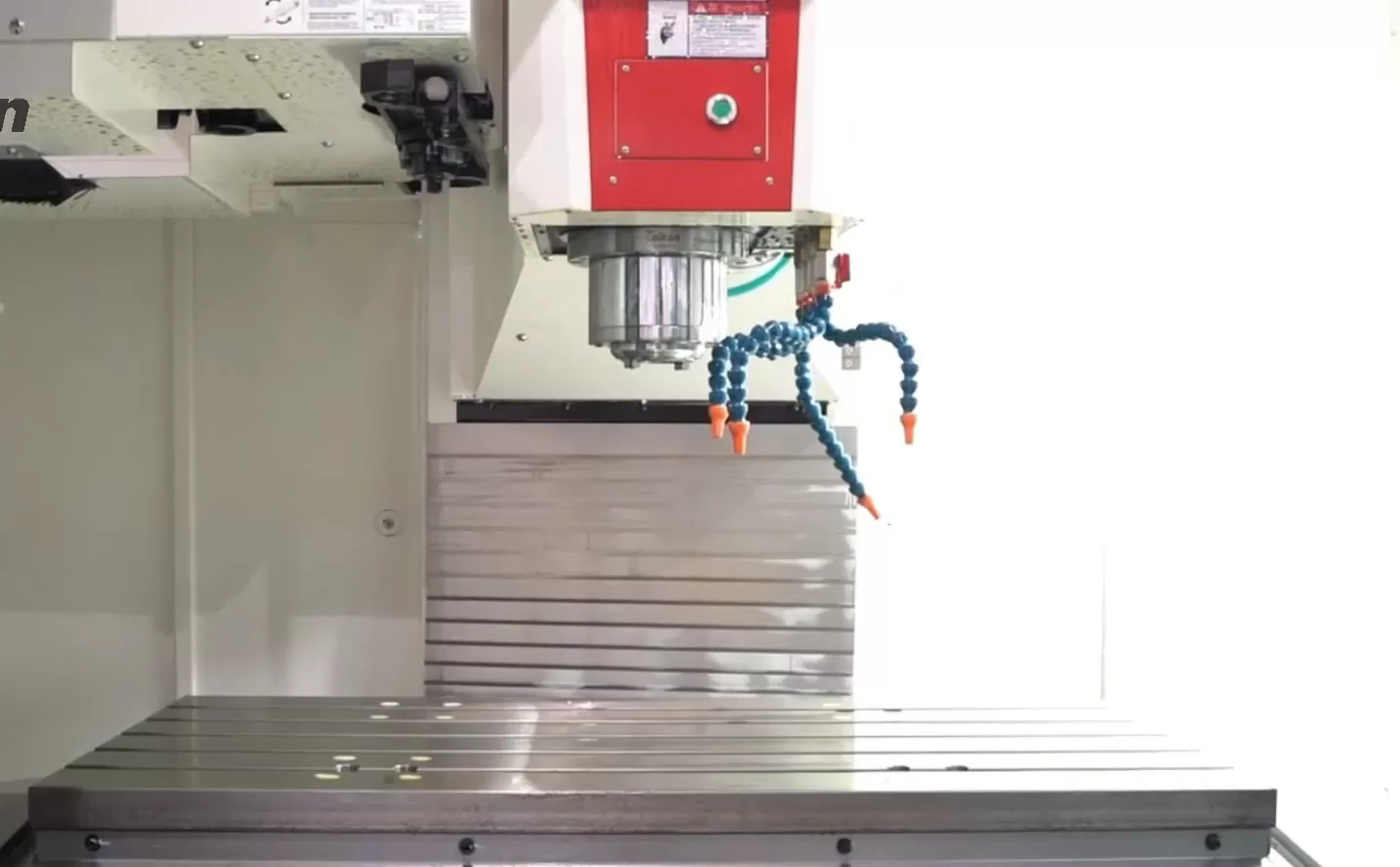

Kluczowe zalety VMC

• Łatwość ustawień i obsługi: Ponieważ wrzeciono znajduje się nad stołem, operatorzy mają wyraźny, niezakłócony widok na proces skrawania. Dzięki temu obsługa VMC jest bardzo intuicyjna, od ustawień, przez rozwiązywanie problemów, po projektowanie niestandardowego oprzyrządowania.

• Niższy początkowy nakład inwestycyjny: Centra VMC są konstrukcyjnie mniej skomplikowane niż ich poziome odpowiedniki, co przekłada się na znacznie niższe wydatki kapitałowe.

• Kompaktowa konstrukcja: Ogólnie rzecz biorąc, pionowe maszyny CNC zajmują mniej miejsca na hali, co czyni je idealnymi dla warsztatów o ograniczonej powierzchni.

• Wszechstronność w małych seriach: Doskonałe do produkcji o dużej różnorodności i niskich wolumenach oraz do szybkiego prototypowania.

Ograniczenia VMC

• Słabe odprowadzanie wiórów: Siła grawitacji działa na niekorzyść VMC. Wióry mają tendencję do gromadzenia się w głębokich wnękach, co może powodować ponowne skrawanie, przyspieszone zużycie narzędzi i pogorszenie jakości powierzchni, jeśli nie używa się wysokociśnieniowego chłodziwa.

• Ograniczona obróbka wielostronna: Obróbka wielu stron części zazwyczaj wymaga ręcznego przestawiania (obracania części), co zwiększa ryzyko kumulacji tolerancji i wydłuża nieproduktywny czas.

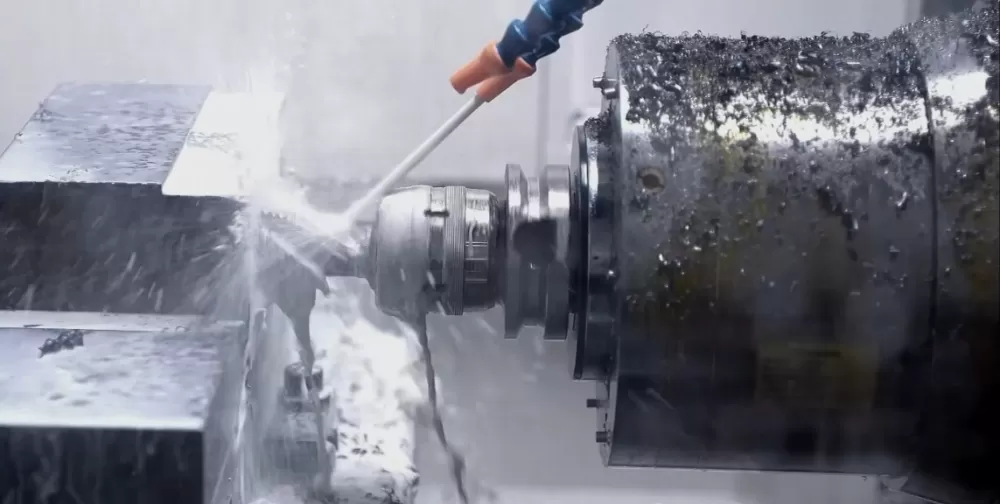

Czym jest poziome centrum obróbcze (HMC)?

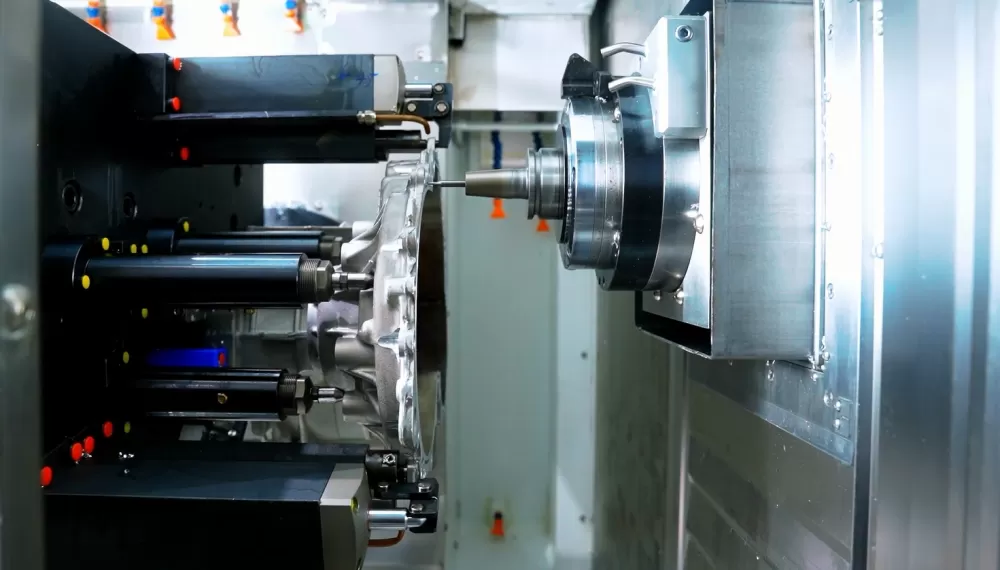

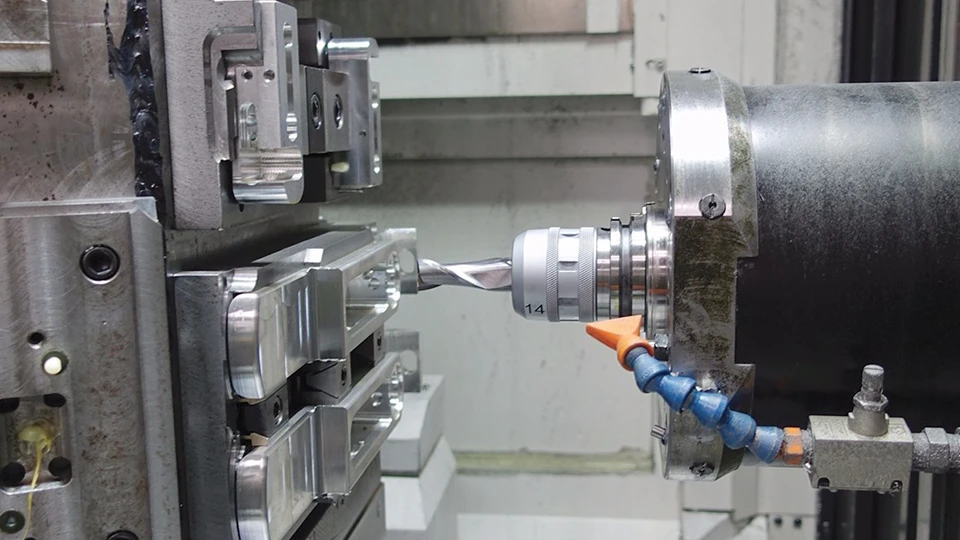

APoziome Centrum Obróbcze(HMC) wykorzystuje poziomą oś wrzeciona równoległą do podłogi. Poziome centra obróbcze są przeznaczone do ciężkiej, wielkoseryjnej produkcji i zazwyczaj zawierają zintegrowany automatyczny zmieniacz palet (APC) oraz stół obrotowy (oś B).

Najlepsze do: skomplikowanych, pudełkowych części, obróbki zgrubnej i wielkoseryjnej produkcji ciągłej.

Kluczowe zalety HMC

• Doskonałe odprowadzanie wiórów: Grawitacja jest największym sprzymierzeńcem HMC. Gdy poziome wrzeciono tnie, wióry naturalnie opadają z dala od przedmiotu obrabianego, co wydłuża żywotność narzędzia i zapewnia nieskazitelne wykończenie powierzchni.

• Wydajność w produkcji masowej (oprzyrządowanie w formie nagrobka): Zintegrowanie oprzyrządowania typu nagrobek umożliwia jednoczesne mocowanie wielu części na kilku powierzchniach. W połączeniu z 4-osiowym stołem obrotowym, wrzeciono może uzyskać dostęp do trzech lub czterech stron części w jednym zamocowaniu.

• Nieprzerwana obróbka: Dzięki standardowemu automatycznemu zmieniaczowi palet (APC), operator może ładować, rozładowywać lub sprawdzać części na jednej palecie, podczas gdy maszyna kontynuuje skrawanie na drugiej. To drastycznie skraca przestoje wrzeciona.

• Wyższa sztywność: HMC są zbudowane na cięższej żeliwnej podstawie, która tłumi silne drgania, umożliwiając głębsze skrawanie, większe prędkości posuwu i doskonałą precyzję w twardych stopach.

Ograniczenia HMC

• Wysoki nakład inwestycyjny: HMC zazwyczaj kosztuje 2 do 3 razy więcej niż VMC o porównywalnej przestrzeni roboczej.

• Skomplikowane programowanie i ustawienia: Obsługa HMC, zwłaszcza z wieloczęściowym oprzyrządowaniem nagrobkowym i zmieniaczami palet, wymaga zaawansowanych umiejętności programowania CAM i specjalistycznych rozwiązań mocujących.

• Większe gabaryty: HMC wymagają znacznie więcej miejsca na hali ze względu na zmieniacze palet i obszerniejsze obudowy maszyn.

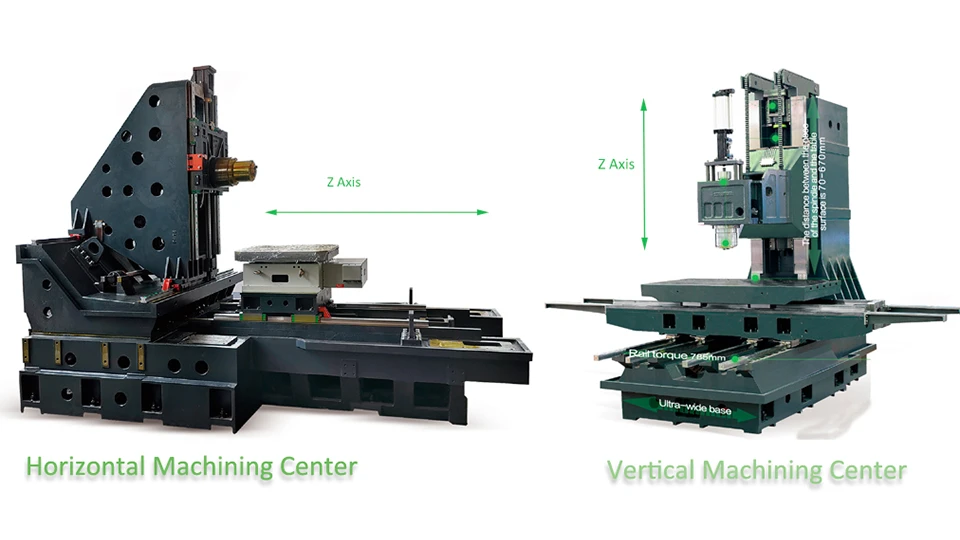

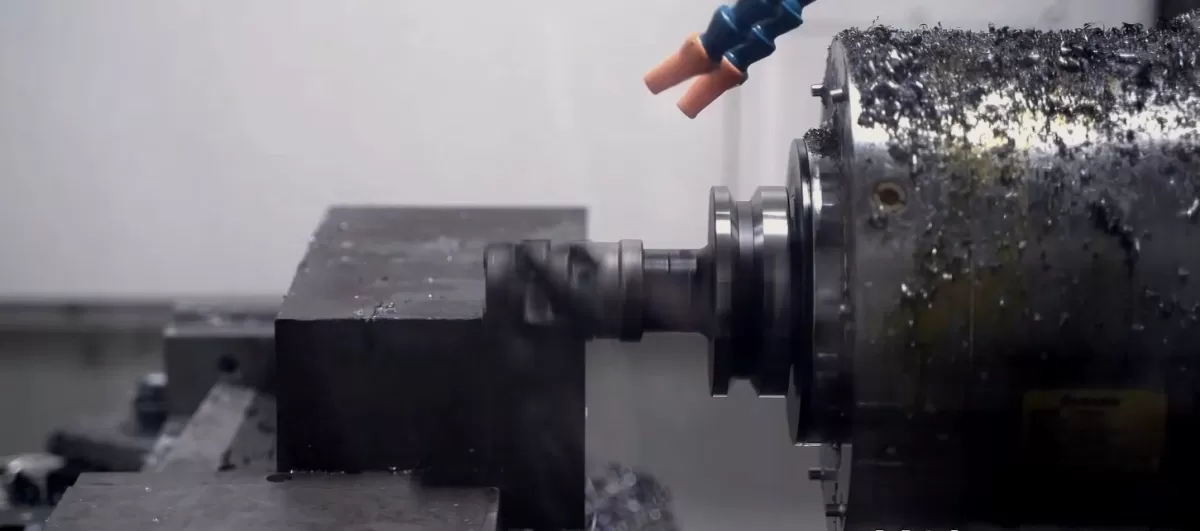

VMC vs HMC: Główne porównanie

Aby ułatwić Ci podjęcie decyzji zakupowej, oto bezpośrednie porównanie najważniejszych wskaźników produkcyjnych:

Jak wybrać odpowiednią maszynę CNC

Wybór między VMC a HMC ostatecznie sprowadza się do konkretnych zastosowań w Twoim warsztacie i modelu biznesowego.

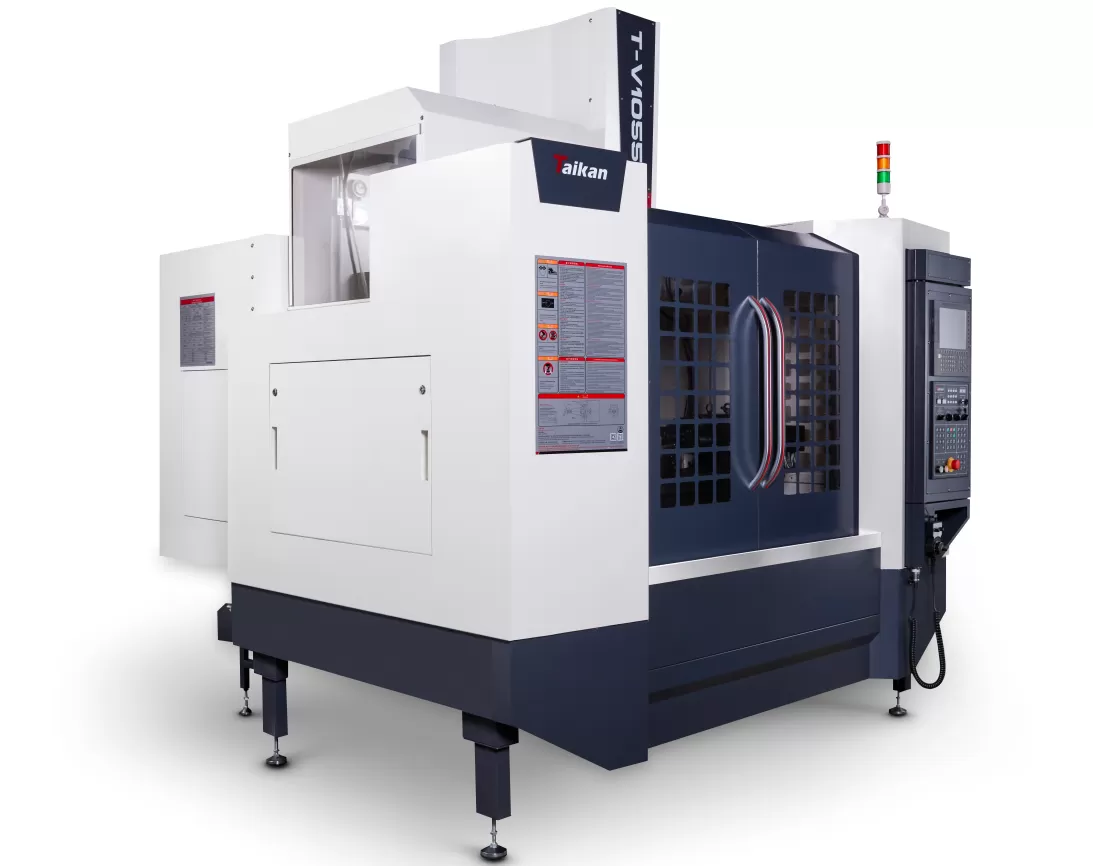

Zainwestuj wpionowe centrum obróbcze Taikanjeśli:

• Jesteś warsztatem zajmującym się prototypowaniem pojedynczych części lub produkcją małoseryjną.

• Twoje główne obrabiane elementy to płaskie płyty, formy, matryce lub duże, jednostronne panele dla przemysłu lotniczego.

• Masz ograniczenia budżetowe i potrzebujesz szybkiego zwrotu z inwestycji (ROI).

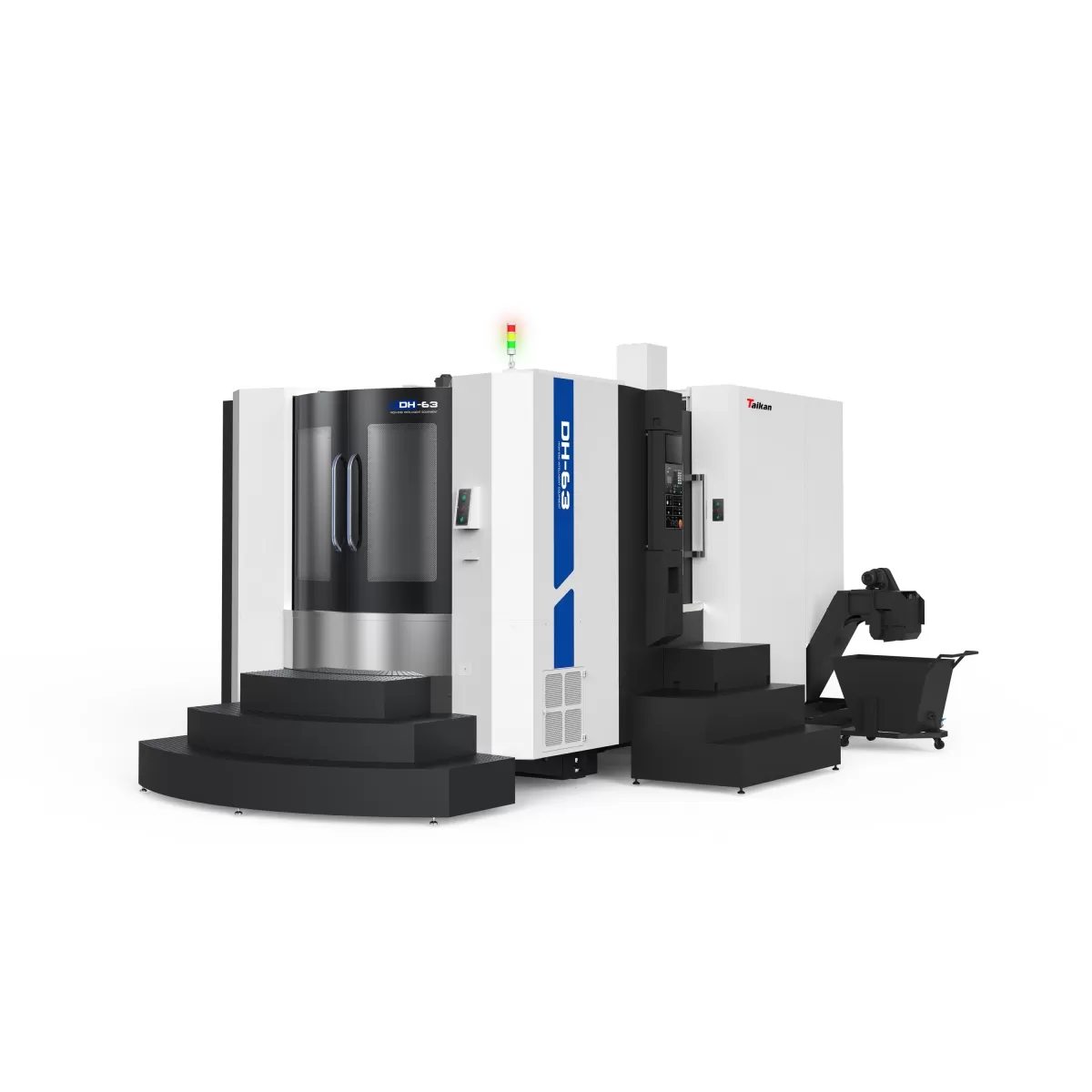

Zainwestuj wwysokoprecyzyjne poziome centrum obróbcze CNCjeśli:

• Produkujesz skomplikowane, wielostronne części (takie jak bloki silników, korpusy pomp czy obudowy skrzyń biegów).

• Twoja produkcja wymaga wielkoseryjnej, bezobsługowej pracy.

• Chcesz skrócić czasy ustawień i zminimalizować koszty pracy na część poprzez paletyzację.

Wnioski

W debacie VMC vs HMC nie ma jednej, uniwersalnej odpowiedzi. Pionowe centra obróbcze oferują niezrównaną wszechstronność i wartość przy obróbce jednostronnej w małych seriach. Z drugiej strony, poziome centra obróbcze to potężne maszyny przemysłowe, zaprojektowane, by drastycznie skracać czasy cykli i dominować w produkcji wielkoseryjnej dzięki doskonałemu odprowadzaniu wiórów i wielostronnemu dostępowi. Dopasowując wybór maszyny do swojej strategii produkcyjnej, tworzysz solidny fundament dla długoterminowej doskonałości produkcyjnej.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
