Jak poprawić precyzję i dokładność w obróbce CNC?

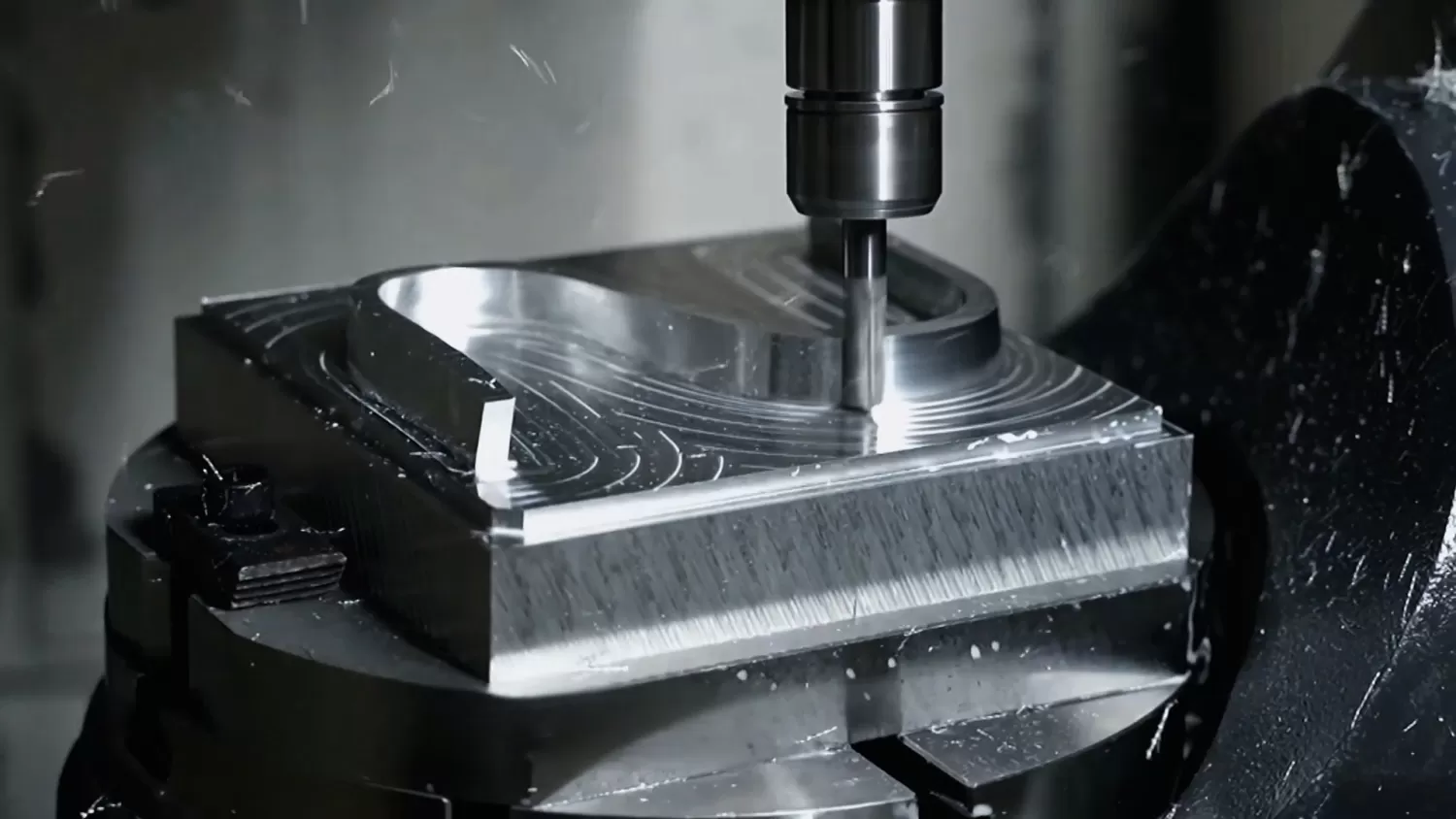

W dziedzinach wymagających ekstremalnej precyzji – takich jak produkcja sprzętu high-tech, wytwarzanie precyzyjnych form czy przemysł lotniczo-kosmiczny – zdolność do obróbki na poziomie mikronów bezpośrednio decyduje o parametrach produktu i okresie eksploatacji. Stabilna, wysoka dokładność nie jest jednak kwestią przypadku. To systematyczna dyscyplina inżynierska, obejmująca wewnętrzne właściwości obrabiarki, kontrolę środowiska termicznego, strategie procesu skrawania oraz sprzężenie zwrotne w pętli zamkniętej online. Jako renomowany producent notowany na giełdziecnc machine tool manufacturersspecjalizujący się w badaniach, rozwoju i produkcji wysokiej klasy, Taikan systematycznie omawia zaawansowane metody i najnowocześniejsze praktyki techniczne stosowane w celu zwiększenia dokładności obróbki we wszystkich kluczowych wymiarach precyzji.

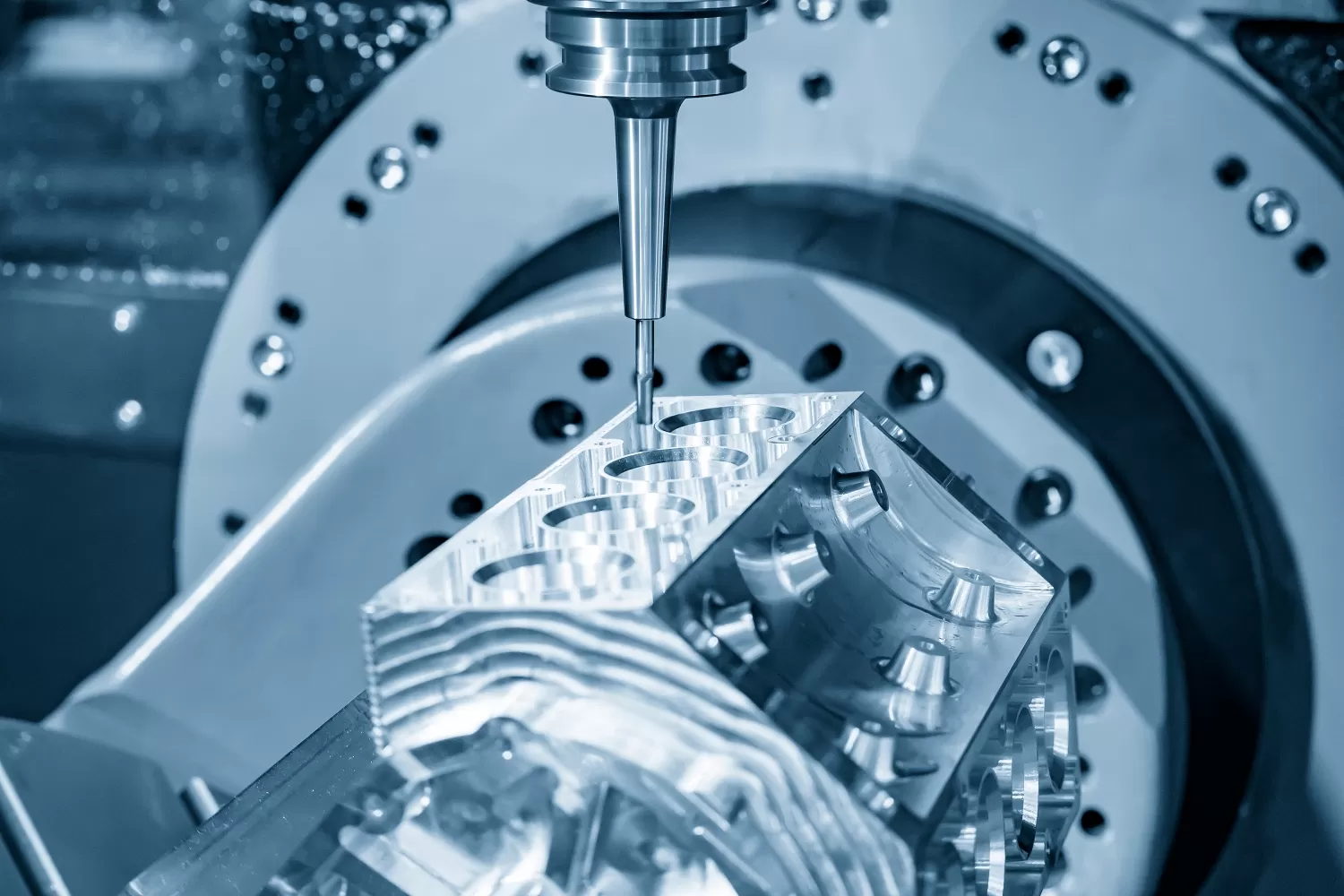

Zrozumienie dokładności obróbki: od geometrii makro do integralności powierzchni mikro

Dokładność obróbki odnosi się nie tylko do stopnia zgodności między rzeczywistymi parametrami geometrycznymi części a jej wartościami projektowymi, ale obejmuje również dokładność wymiarową, dokładność kształtu, dokładność położenia oraz mikrogeometrię tekstury powierzchni. W kontekście obróbki precyzyjnej dążenie do dokładności wykracza poza proste dotrzymywanie tolerancji, sięgając do ukrytych wskaźników decydujących o trwałości, takich jak stany naprężeń resztkowych powierzchni czy kontrola uszkodzeń podpowierzchniowych.

Dogłębna analiza czynników wpływających na dokładność obróbki CNC

Osiągnięcie poprawy dokładności na poziomie mikronów wymaga rygorystycznego rozłożenia źródeł błędów. Poza intuicyjnymi błędami geometrycznymi, następujące ukryte czynniki często stanowią pierwotne przyczyny utraty dokładności.

1. Błędy geometryczne i kinematyczne obrabiarki

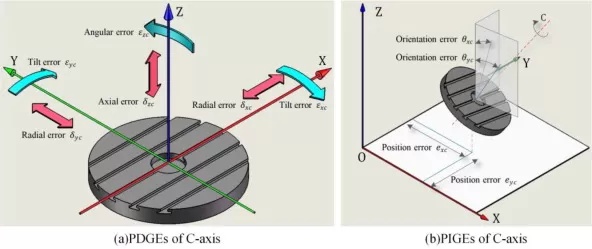

Dokładność geometryczna obrabiarki jest fundamentem precyzji obróbki. Prostoliniowość i prostopadłość prowadnic, a także bicie promieniowe i odchylenie osiowe osi obrotowych są odwzorowywane bezpośrednio na konturach przedmiotu poprzez łańcuch kinematyczny. Liczne przykłady instalacji pokazują, że po długotrwałej eksploatacji i subtelnych zmianach fundamentu, wskaźniki dokładności statycznej większościvertical CNC machinesodbiegają znacząco od norm fabrycznych, przy czym degradacja dokładności jest przede wszystkim spowodowana niestabilnością fundamentów instalacji i uwalnianiem wewnętrznych naprężeń konstrukcyjnych. Technologia kompensacji błędów wolumetrycznych potrafi precyzyjnie zmapować 21 geometrycznych składników błędu obrabiarki (błędy pozycjonowania, prostoliniowości i kątowe każdej osi liniowej oraz prostopadłości między osiami) przy użyciu interferometrów laserowych i systemów kulowych, a następnie zastosować korekcje wektorowe w czasie rzeczywistym w układzie sterowania CNC. Jest to kluczowe narzędzie techniczne do podnoszenia wewnętrznej dokładności obrabiarki.

2. Deformacja termiczna – niewidzialny wróg dokładności

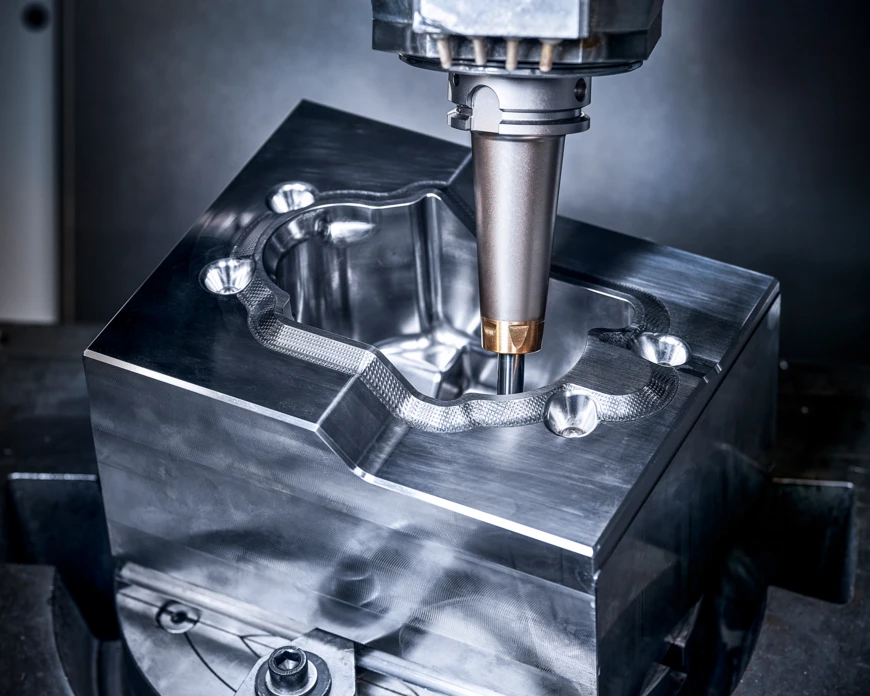

Wahania temperatury są najtrudniejszym do dokładnego modelowania źródłem błędów w obróbce precyzyjnej. Ciepło tarcia z łożysk wrzeciona, ciepło mieszania kulek w układzie śruby kulowej, ciepło ze strefy skrawania oraz gradienty temperatury otoczenia w hali produkcyjnej wywołują odkształcenia termo-sprężyste struktury maszyny. W szczególności, gdy śruba kulowa ulega osiowemu rozszerzaniu termicznemu wskutek wzrostu temperatury, przy półzamkniętej pętli sterowania powstaje bezpośrednie odchylenie między rzeczywistym przesunięciem a pozycją zadaną, prowadzące do stopniowego dryftu wymiarowego w produkcji seryjnej. Zaawansowane rozwiązania stabilności termicznej obejmują: chłodzenie śruby drążonej i precyzyjną kontrolę temperatury obiegu oleju wrzeciona, rozmieszczenie czujników temperatury w krytycznych miejscach konstrukcji oraz budowanie modeli kompensacji błędów termicznych w czasie rzeczywistym, co zapewnia utrzymanie mikronowej stabilności termicznej podczas długotrwałej pracy ciągłej.

3. Luz nawrotny i dynamiczne opóźnienie serwonapędu

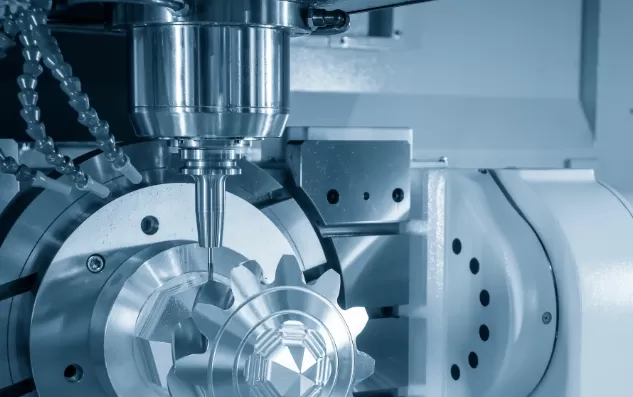

Luz nawrotny to martwy ruch powstający przy zmianie kierunku osi współrzędnych, spowodowany mechanicznymi luzami i odkształceniami sprężystymi w układzie napędowym. W półzamkniętym układzie serwo, luzy mechaniczne za śrubą kulową znajdują się poza sprzężeniem zwrotnym pętli położenia i bezpośrednio przekładają się na błędy pozycjonowania, tworząc charakterystyczne pikowanie nawrotne (przeskoki kwadrantowe) na przejściach kwadrantowych interpolacji kołowej. Zastosowanie parametrów kompensacji luzu nawrotnego w CNC zapewnia podstawową korekcję, natomiast rozwiązania wysokiej klasy kierują się ku silnikom z napędem bezpośrednim lub konstrukcjom mechanicznym ze sprzężeniem wstępnym podwójnego napędu, aby fizycznie wyeliminować martwą strefę nawrotną i zagwarantować surową dwukierunkową powtarzalność.

4. Błędy dynamiczne spowodowane niedostateczną sztywnością układu napędowego

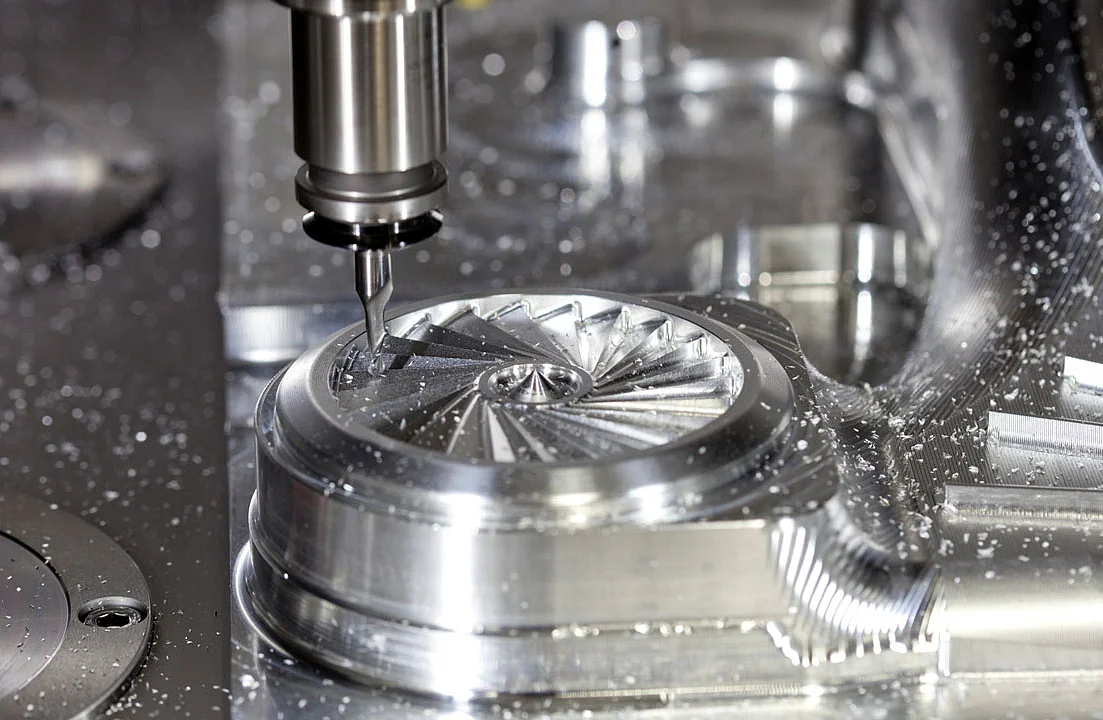

Sztywność skrętna układu napędowego nie tylko potęguje efekt luzu nawrotnego, ale także zwiększa błąd śledzenia podczas interpolacji z dużą prędkością, nasilając wystawanie w kwadrantach i zniekształcenia konturu przy cięciu kołowym. Zwiększenie sztywności układu napędowego wymaga stosowania śrub kulowych z podwójną nakrętką i napięciem wstępnym, sztywnych sprzęgieł oraz odpowiedniego dopasowania momentu bezwładności serwa, aby zapewnić liniowe przekazywanie zadanego momentu siły i tłumić falistość powierzchni spowodowaną mikro-drganiami.

Strategie procesowe i praktyki na rzecz poprawy dokładności obróbki

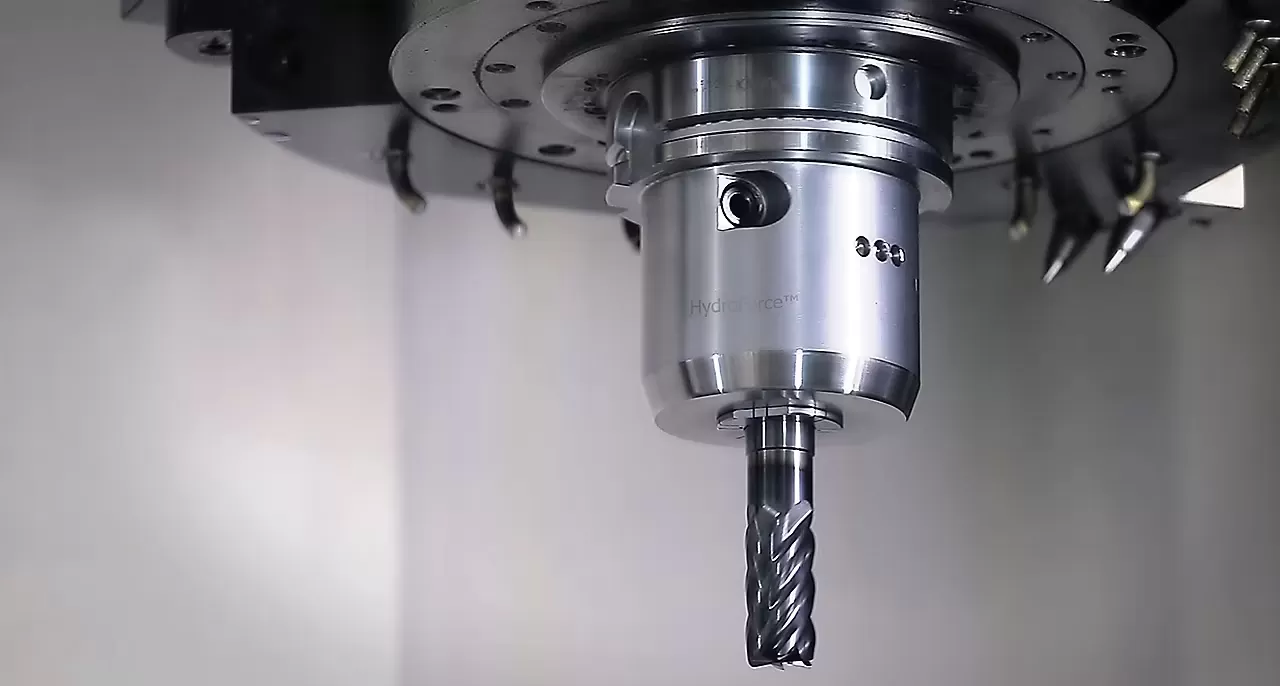

1. Precyzyjnie zaprojektowane ścieżki wejścia i wyjścia narzędzia

Sposób, w jaki narzędzie wchodzi i wychodzi z materiału, bezpośrednio wpływa na ślady na powierzchni i precyzję krawędzi. Należy stosować styczne wejścia/wyjścia po łuku, aby uniknąć natychmiastowych skoków naprężeń na konturze. Posuw przy wejściu musi być płynnie stopniowany, przy przechodzeniu z jednej warstwy skrawania do drugiej bez nagłych zatrzymań powodujących ślady postoju. Równocześnie, przyjęcie strategii stałego obciążenia skrawaniem (ze stałą prędkością powierzchniową w toczeniu i adaptacyjnym posuwie we frezowaniu) utrzymuje siły skrawania na stabilnym poziomie i zapobiega ugięciom narzędzia spowodowanym nagłymi zmianami.

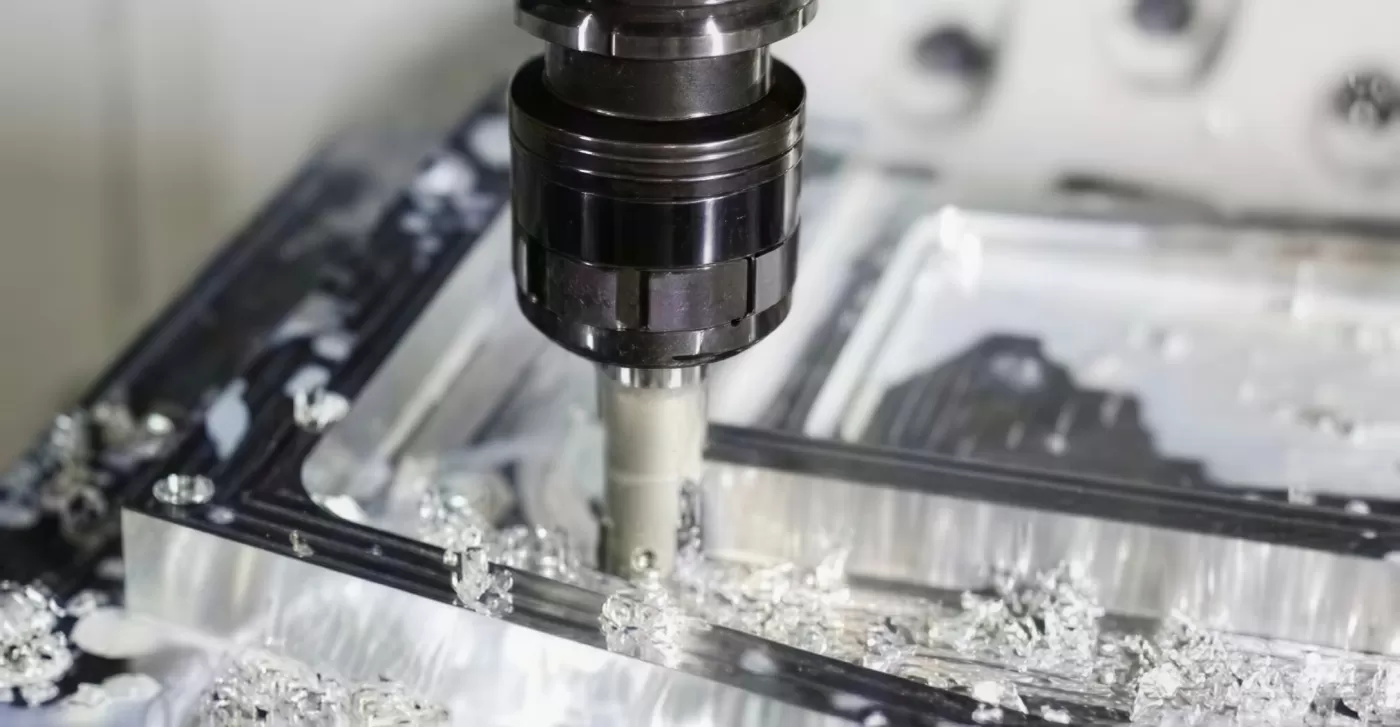

2. Naukowy dobór metod i strategii skrawania

W obróbce wykończeniowej preferowane jest frezowanie współbieżne, gdyż kieruje siły skrawania w stronę stołu, tłumi drgania i zapewnia doskonałą jakość powierzchni. W przypadku toczenia wałków, pojedynczy nóż powinien idealnie wykonać wszystkie ciągłe cechy konturowe (średnice zewnętrzne, powierzchnie czołowe i przejścia łukowe), aby wyeliminować ślady łączenia. Dla powierzchni nieciągłych należy stosować kolejność toczenia od zewnątrz do wewnątrz, by zapobiec lokalnym uskokom geometrycznym spowodowanym interferencją narzędzia. Przy obróbce powierzchni łukowych, wybór mniejszego promienia naroża płytki skutecznie tłumi promieniową siłę skrawania i poprawia dokładność konturu.

3. Zastosowanie wysokowydajnych narzędzi precyzyjnych i systemów mocowania

Narzędzie jest ostatnim ogniwem wykonawczym w produkcji precyzyjnej. Stosowanie zaawansowanych płytek z węglika pokrywanego, CBN lub ceramiki znacząco redukuje siły skrawania i ciepło. Równie krytyczne jest połączenie między narzędziem a maszyną: systemy mocowania skurczowego i hydraulicznego zapewniają mocowanie z biciem promieniowym ≤3 μm, a w połączeniu ze sztywnym interfejsem stożkowym gwarantują stabilną koncentryczność narzędzia przy wysokich prędkościach obrotowych. Jest to kluczowy warunek do uzyskania frezowania lustrzanego i precyzyjnego wiercenia.

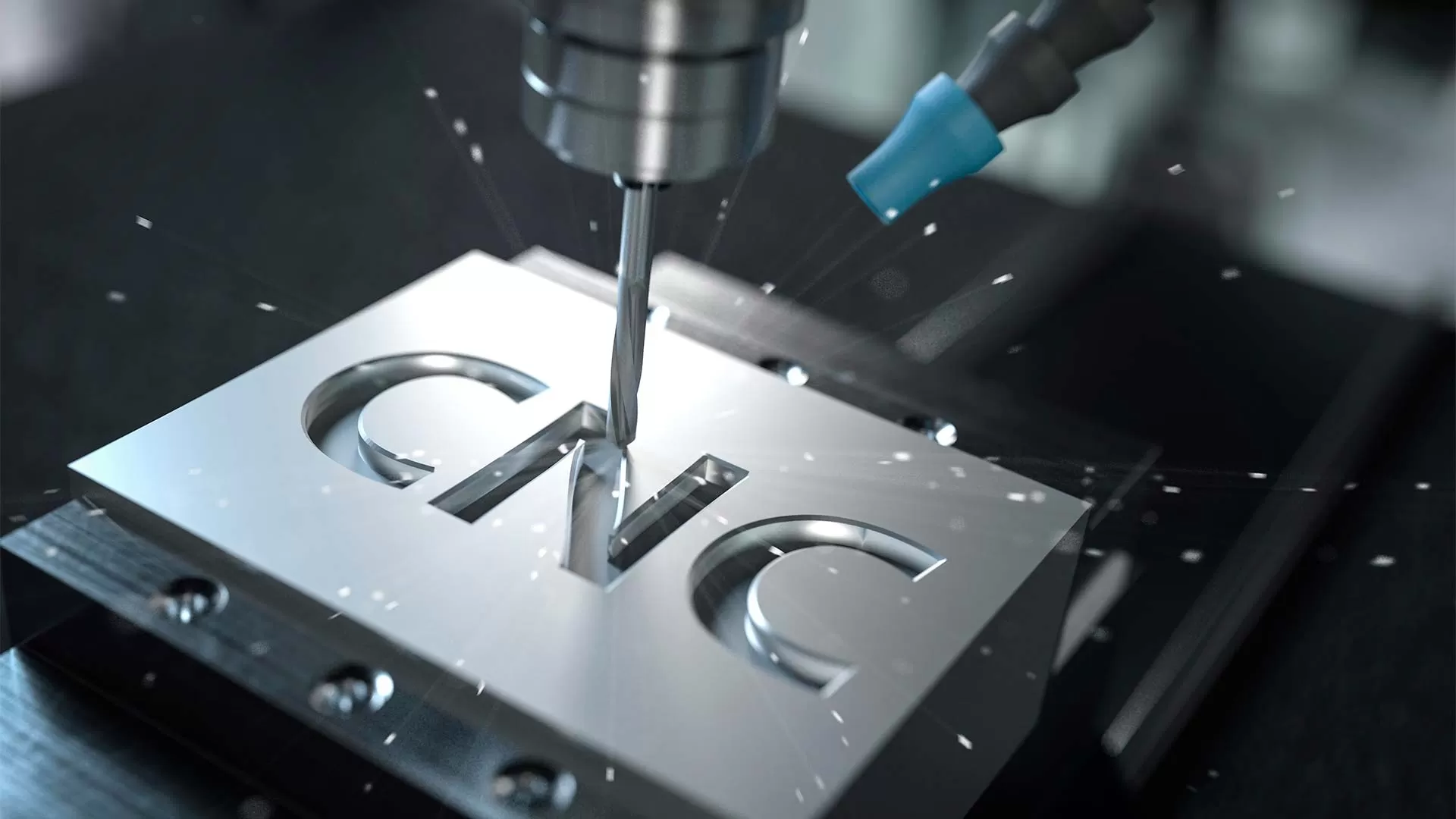

4. Integracja systemów pomiarowych na maszynie i automatycznych układów ustawiania narzędzi

Zamknięta pętla cyfrowa to skok naprzód w osiąganiu stabilnej produkcji precyzyjnej. Poprzez głęboką integrację systemu pomiarowego na maszynie zTaikan machine tools, możliwe staje się automatyczne wyrównanie baz przedmiotu i precyzyjne ustawienie układu współrzędnych, a także kontrola międzyoperacyjna krytycznych cech w celu wykrywania dryftu wymiarowego w czasie rzeczywistym i automatycznego aktualizowania układów współrzędnych lub offsetów narzędzi. Skoordynowana automatyczna sonda do ustawiania narzędzi szybko mierzy długość i średnicę narzędzia, wykrywa złamania i buduje system zarządzania parametrami narzędzi w pętli zamkniętej, co radykalnie zmniejsza czas nieprodukcyjny i eliminuje braki.

5. Optymalizacja dokładności poprzez doskonałe programowanie

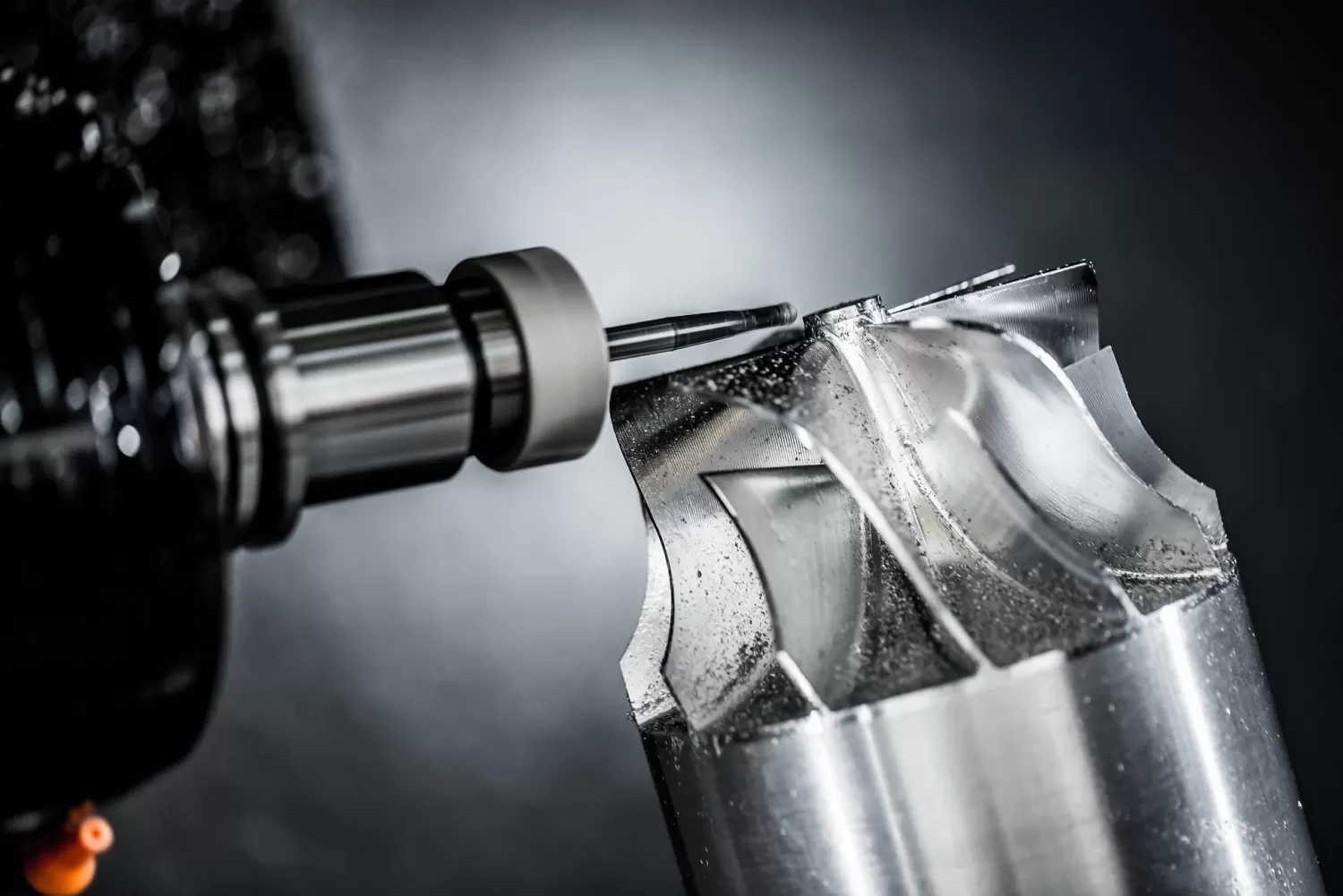

Program CNC nie tylko napędza ruch, ale również przenosi strategię dokładności. Doskonałe programowanie CAM powinno wykorzystywać następujące techniki:

• Interpolacja gładka i sterowanie z wyprzedzeniem: Poprzez dopasowanie krzywych NURBS, w połączeniu z dużą liczbą bloków wyprzedzenia w CNC, przyspieszenie i szarpnięcie są ograniczone, aby uniknąć przecięcia na rogach i drgań maszyny.

• Inteligentne zwalnianie na rogach: Automatycznie optymalizuje posuw przy ostrych przejściach, aby utrzymać czysty i precyzyjny kontur.

• Integracja makroprogramów i sond: Pisanie makroprogramów do wywoływania sondy w celu sekwencyjnej kontroli cech i automatycznego stosowania offsetów narzędzi na podstawie zmierzonych błędów umożliwia obróbkę adaptacyjną, znacząco podnosząc wskaźnik zdolności procesu (Cpk).

Podsumowanie

Poprawa dokładności obróbki CNC ewoluowała od pojedynczego nacisku na precyzję statyczną do wielowymiarowej inżynierii systemowej, integrującej analizę sprzężeń elektromechaniczno-termicznych, dopasowanie sztywności systemu procesowego, pomiary online w pętli zamkniętej i inteligentną kompensację. Jako producent wysokiej klasy maszyn CNC, Taikan konsekwentnie dąży do głębokiej integracji procesów produkcji precyzyjnej z inteligentnymi technologiami metrologicznymi, dostarczając użytkownikom na całym świecie kompletne rozwiązania dokładnościowe – od obrabiarek po gotowe części – i umożliwiając przemysłowi produkcyjnemu osiągnięcie decydującego skoku od dziesiątek mikronów do prawdziwej precyzji mikronowej.
