5-osiowa obrabiarka CNC – poradnik zakupu: jak wybrać odpowiednie rozwiązanie do precyzyjnej produkcji

W nowoczesnym precyzyjnym przemyśle wytwórczym zapotrzebowanie na złożone geometrie, węższe tolerancje i krótsze cykle produkcyjne stale rośnie. Branże takie jak elektronika użytkowa (3C), pojazdy napędzane nowymi źródłami energii, przemysł lotniczy i kosmiczny oraz sprzęt komunikacyjny 5G wymagają komponentów o skomplikowanych kształtach i niezwykle wysokiej precyzji.

Tradycyjne maszyny 3-osiowe często nie są w stanie sprostać tym wymaganiom w wydajny sposób. Obróbka CNC 5-osiowa stała się zatem niezbędna dla producentów dążących do zwiększenia produktywności, ograniczenia liczby ustawień i poprawy dokładności obróbki.

Dla globalnych producentów, dystrybutorów i kierowników ds. zakupów wybór odpowiedniej 5-osiowej maszyny CNC jest strategiczną inwestycją. Ten przewodnik wyjaśnia, jak działa obróbka 5-osiowa, jakie są jej zalety oraz kluczowe czynniki, które należy wziąć pod uwagę przy wyborze najlepszego rozwiązania dla potrzeb produkcyjnych.

Dlaczego obróbka CNC 5-osiowa jest standardem branżowym dla części złożonych?

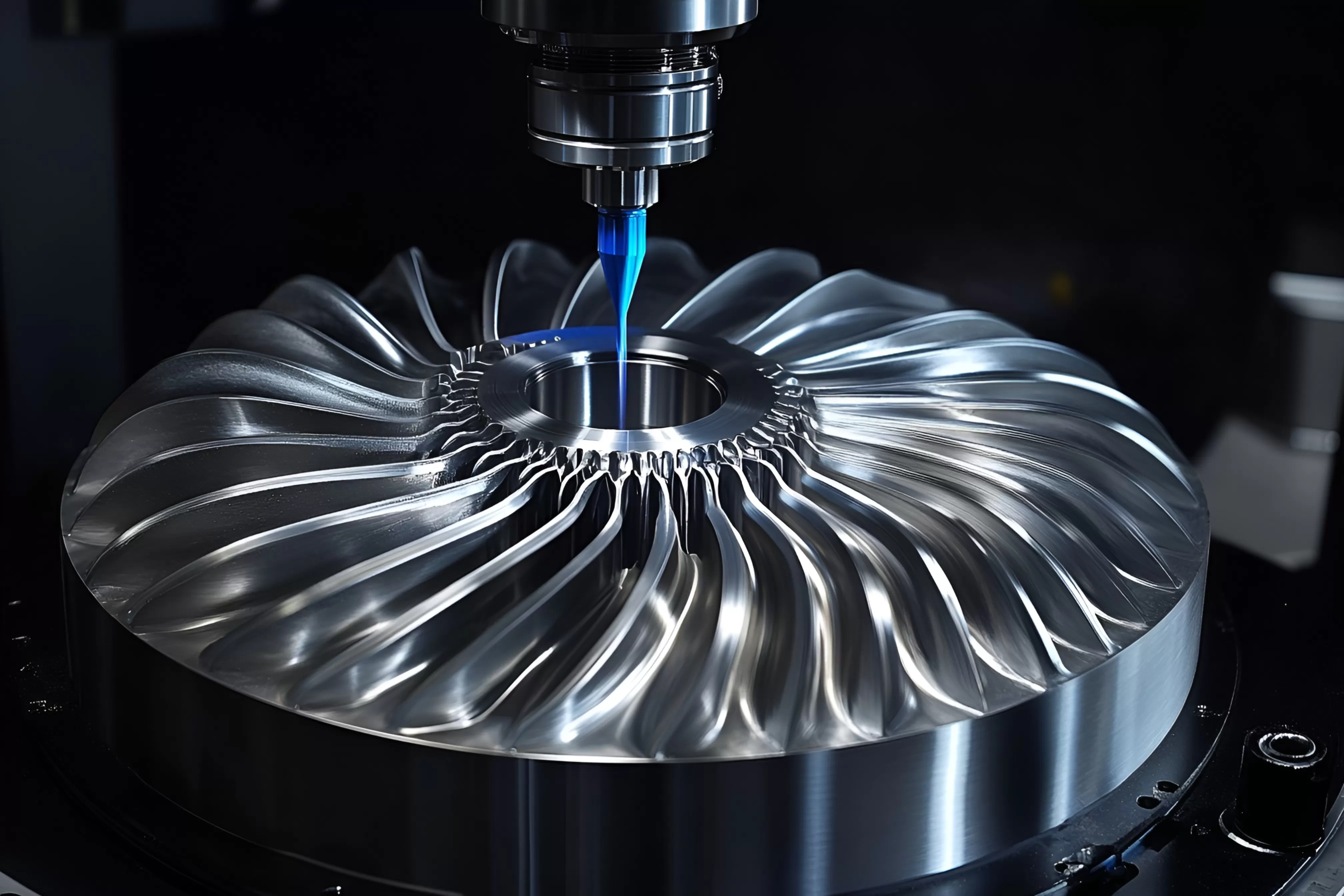

W miarę jak konstrukcje produktów stają się coraz bardziej wyrafinowane, producenci muszą wytwarzać komponenty o zakrzywionych powierzchniach, głębokich wnękach i cechach pod wieloma kątami. Tradycyjna obróbka wymaga zazwyczaj wielu ustawień, aby uzyskać dostęp do różnych stron przedmiotu obrabianego, co wydłuża czas produkcji i wprowadza błędy pozycjonowania. A5-osiowa maszyna CNCrozwiązuje ten problem, umożliwiając narzędziu tnącemu lub przedmiotowi obrabianemu jednoczesny ruch w pięciu różnych osiach. Ta zdolność umożliwia obróbkę z niemal dowolnego kąta w jednym zamocowaniu. Według Amerykańskiego Stowarzyszenia Inżynierów Mechaników (ASME) obróbka wieloosiowa znacznie poprawia precyzję produkcji i redukuje błędy spowodowane wielokrotną repozycjonowaniem części. (Źródło: ASME – Czym jest obróbka 5-osiowa) Producenci stosujący obróbkę 5-osiową mogą osiągnąć większą swobodę projektowania, lepszą produktywność i wyższą dokładność obróbki w porównaniu z tradycyjnymi metodami.

Zrozumienie 5-osiowych maszyn CNC

A5-osiowa maszyna CNCdziała wykorzystując pięć osi ruchu: trzy osie liniowe (X, Y i Z) połączone z dwiema osiami obrotowymi. Te dodatkowe ruchy obrotowe umożliwiają narzędziu tnącemu podejście do przedmiotu obrabianego z wielu kierunków, co pozwala na obróbkę złożonych geometrii i części o wielu powierzchniach w jednym zamocowaniu. W porównaniu z tradycyjną obróbką 3-osiową, ta wielokierunkowa zdolność znacznie redukuje błędy repozycjonowania i poprawia dokładność obróbki, szczególnie przy produkcji części o zakrzywionych powierzchniach, głębokich wnękach lub skomplikowanych kątach.

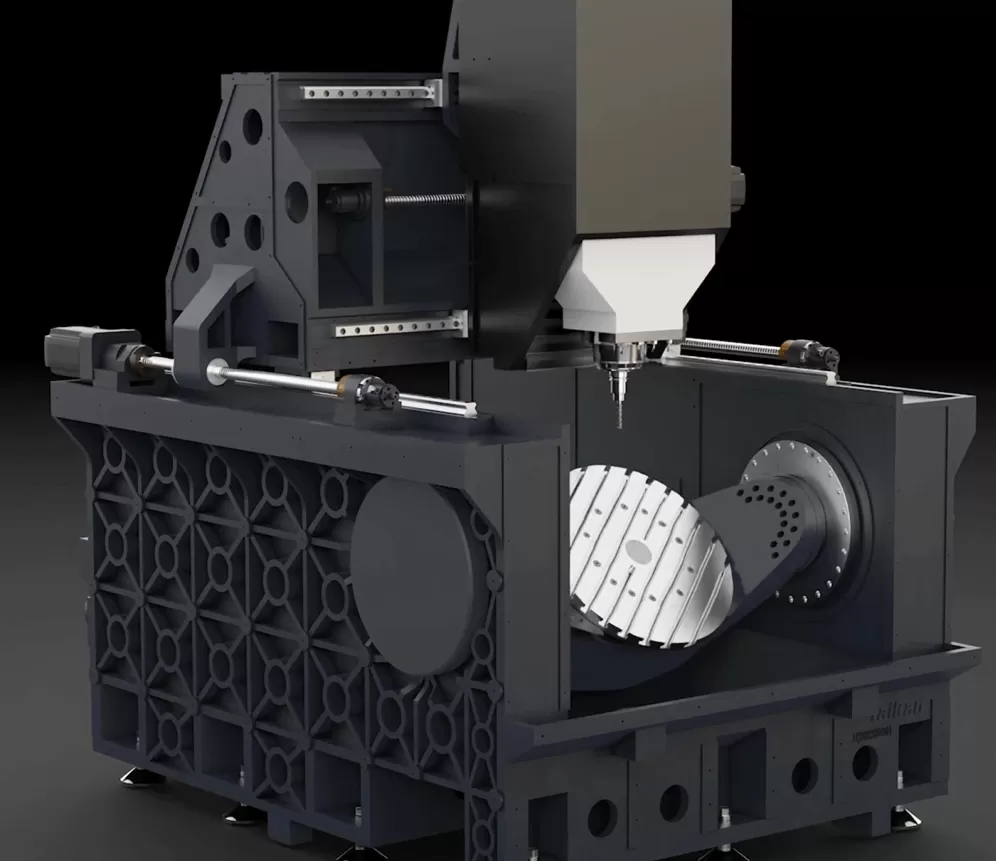

Typowe konfiguracje maszyn 5-osiowych

Różne struktury maszyn są projektowane, aby sprostać różnym wymaganiom obróbczym. Do najczęstszych konfiguracji należą:

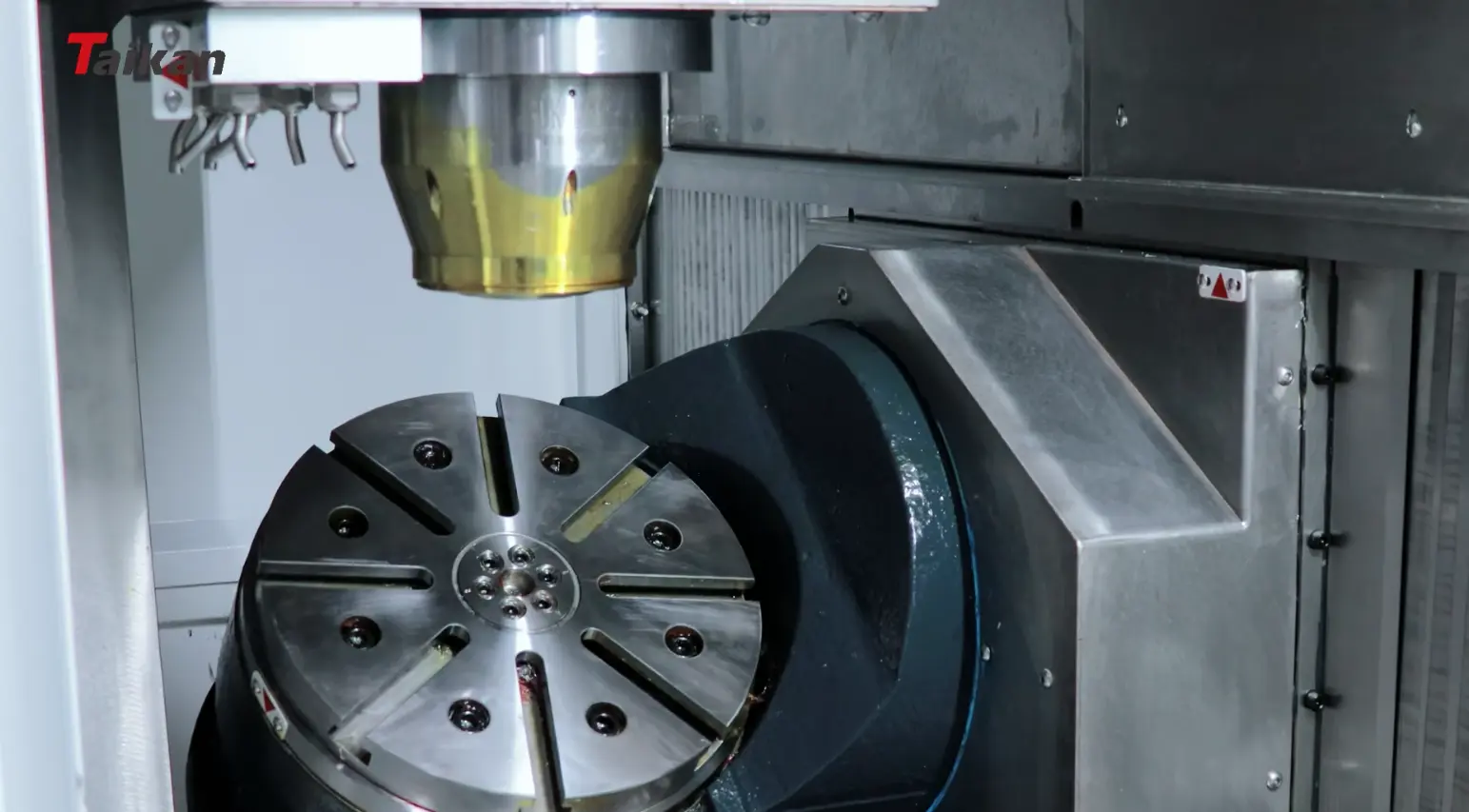

• Maszyny ze stołem uchylno-obrotowym (trunnion)
  W tej konfiguracji stół obraca się i przechyla, podczas gdy wrzeciono pozostaje nieruchome. Maszyny ze stołem uchylno-obrotowym są szeroko stosowane do precyzyjnej obróbki małych i średnich komponentów, szczególnie w przemyśle lotniczym i produkcji precyzyjnych form.

• Maszyny z głowicą uchylną (swivel-head)
  Tutaj ruchy obrotowe wykonuje głowica wrzeciona. Ta konstrukcja zapewnia większą elastyczność przy obróbce większych lub wyższych przedmiotów obrabianych, co czyni ją odpowiednią do złożonych części konstrukcyjnych.

• Maszyny typu bramowego (gantry)


Centrum obróbcze bramowe 5-osioweCharakteryzują się konstrukcją mostową, która zapewnia doskonałą sztywność i stabilność. Są powszechnie stosowane do dużych komponentów i zadań obróbki ciężkiej w branżach takich jak motoryzacja i produkcja mechaniczna.

Rozwiązania 5-osiowe Taikan

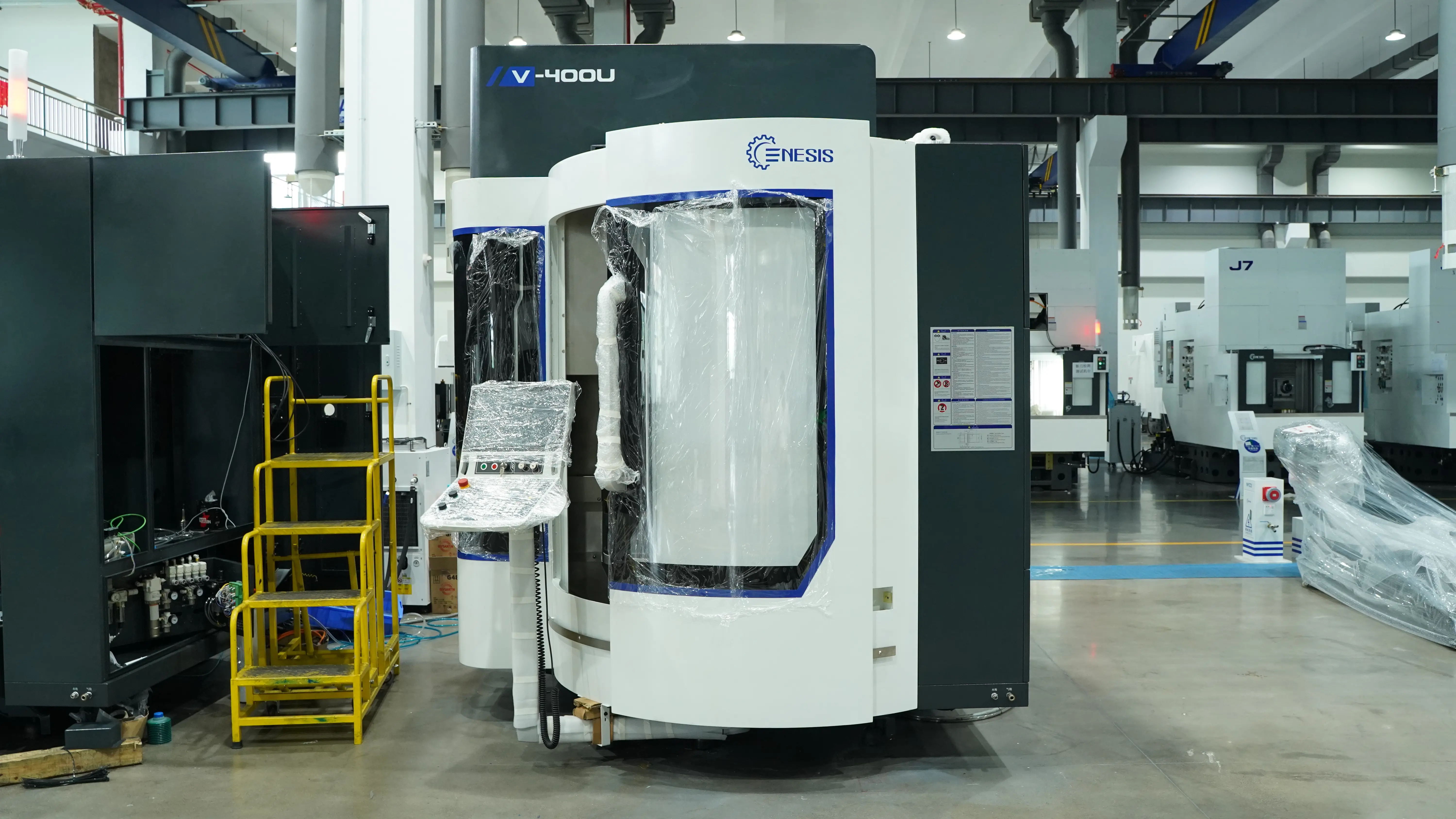

Aby sprostać rosnącemu zapotrzebowaniu na produkcję precyzyjnych i złożonych części, firma Taikan Machine oferuje kilka zaawansowanych rozwiązań do obróbki 5-osiowej. Na przykład5-osiowe pionowe centrum obróbczejest przeznaczone do precyzyjnej obróbki wielopowierzchniowej złożonych komponentów.

Ponadto, Taikan zapewnia zintegrowane możliwości frezowania i toczenia poprzez swoje FH Series5-osiowe centra frezarsko-tokarskie, umożliwiając realizację wielu procesów obróbczych w jednym zamocowaniu. Do precyzyjnej produkcji na dużą skalę, Taikan oferuje również bramowe centra obróbcze 5-osiowe, które zapewniają sztywność i stabilność wymaganą do obróbki większych przedmiotów obrabianych.

Wyposażone w zaawansowane systemy sterowania CNC i technologię szybkoobrotowych wrzecion, maszyny te są zaprojektowane do wspierania wydajnej i stabilnej obróbki w wymagających zastosowaniach przemysłowych.

Kluczowe zalety obróbki 5-osiowej

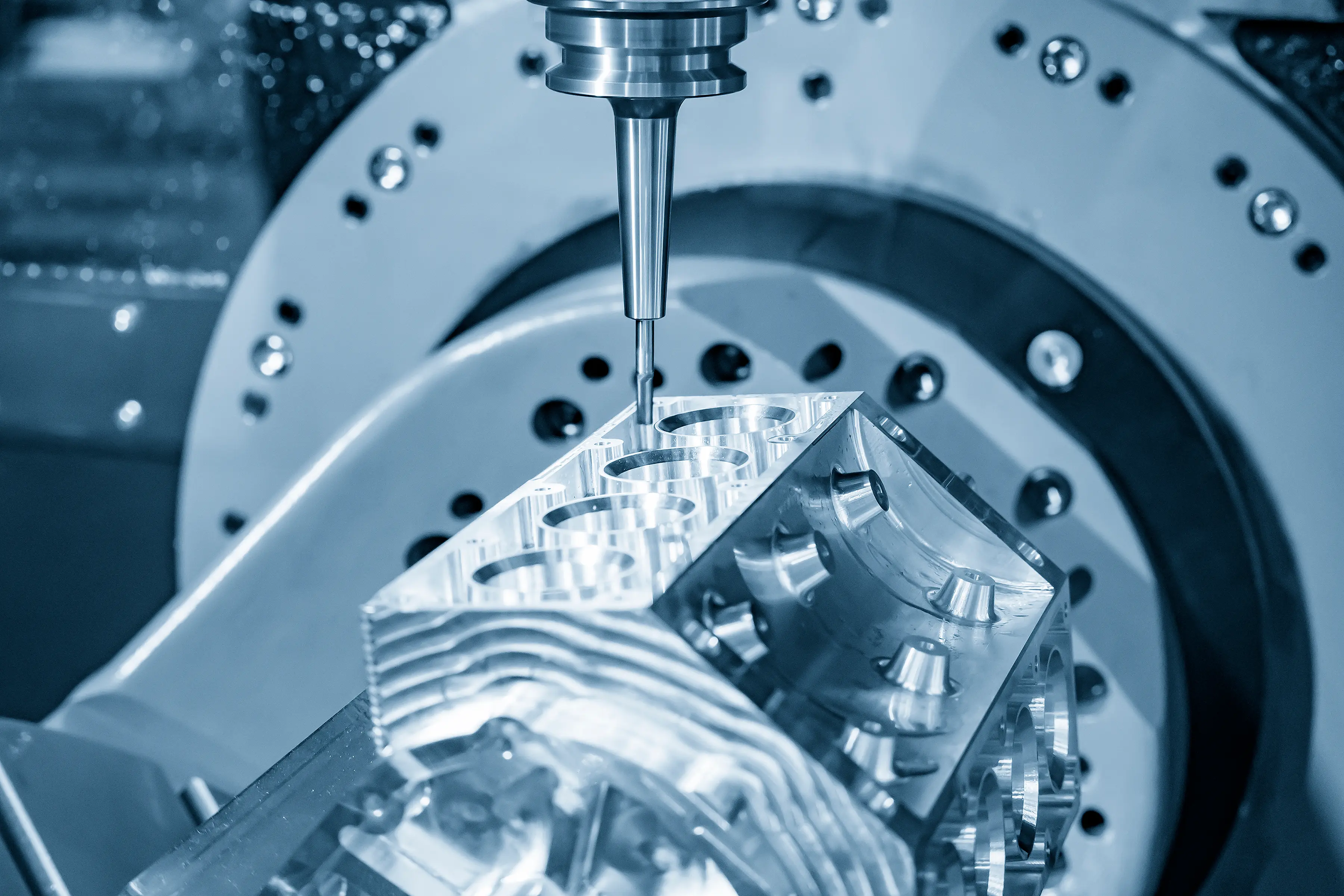

Główną zaletą 5-osiowej maszyny CNC jest jej zdolność do obróbki złożonych części w jednym zamocowaniu poprzez ruch narzędzia tnącego w pięciu różnych osiach. Redukuje to błędy repozycjonowania, poprawia dokładność obróbki i zwiększa ogólną wydajność produkcji.

• Mniejsza liczba ustawień

Uzyskując dostęp do wielu powierzchni przedmiotu obrabianego w jednym zamocowaniu, obróbka 5-osiowa eliminuje wielokrotne repozycjonowanie, skracając czas ustawiania i poprawiając dokładność.

• Lepsze wykończenie powierzchni

Ciągłe ścieżki narzędzia pomagają uniknąć śladów spowodowanych repozycjonowaniem części, co skutkuje gładszymi i bardziej spójnymi wykończeniami powierzchni.

• Zwiększona precyzja

Dodatkowe osie obrotowe umożliwiają stosowanie krótszych narzędzi tnących, redukując ugięcie i wibracje narzędzia oraz umożliwiając uzyskanie węższych tolerancji obróbki.

• Wyższa wydajność

Mniejsza liczba ustawień i ciągłe operacje obróbcze skracają cykle produkcyjne i zwiększają produktywność produkcji.

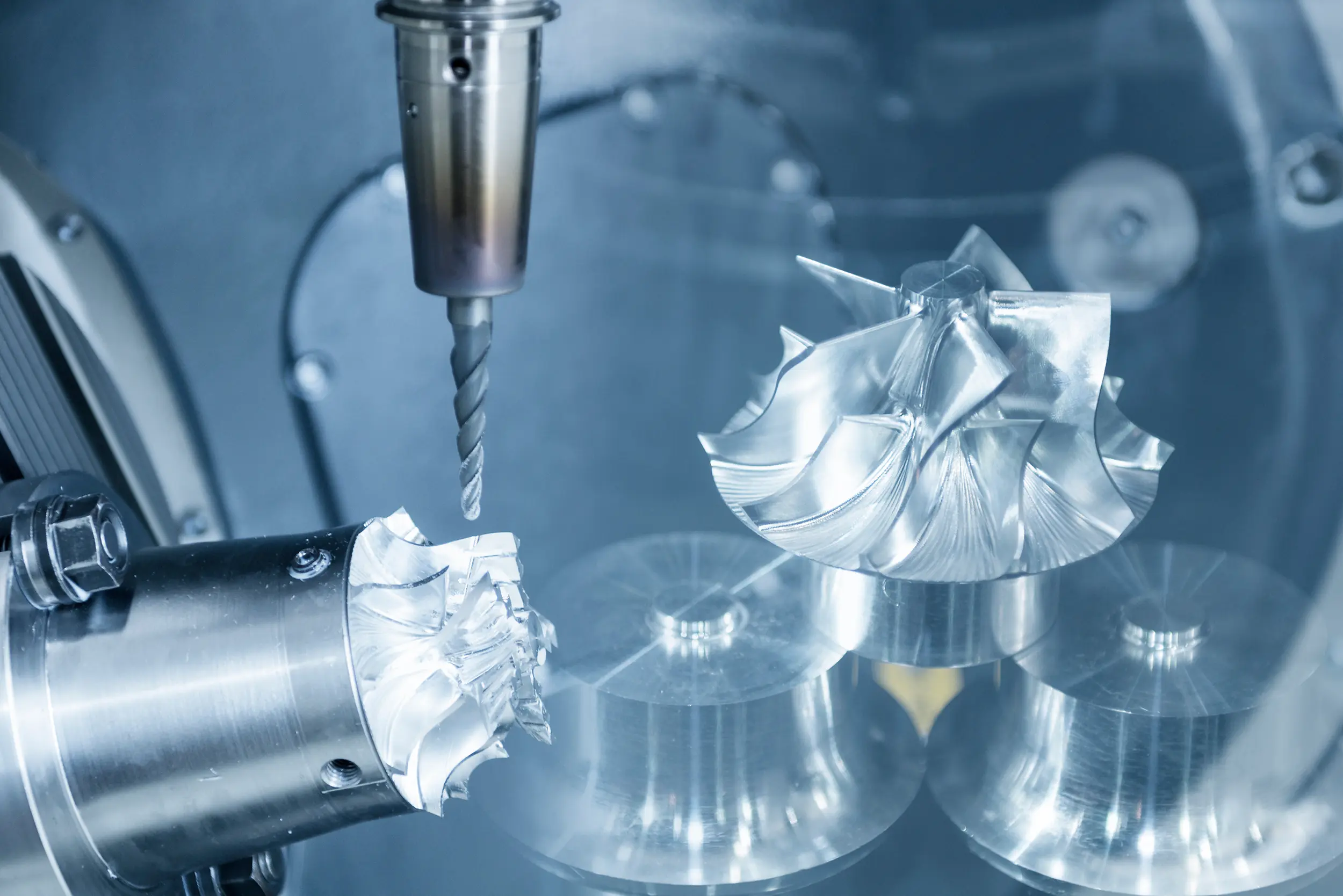

• Wszechstronność w obróbce złożonych geometrii

Obróbka 5-osiowa może wytwarzać podcięcia, głębokie wnęki i struktury wielopowierzchniowe, które są trudne lub niemożliwe do osiągnięcia za pomocą tradycyjnych maszyn 3-osiowych.

Obróbka CNC 3-osiowa vs 4-osiowa vs 5-osiowa: Kluczowe różnice

Jak wybrać odpowiednią 5-osiową maszynę CNC dla swojego zakładu?

Wybór odpowiedniej5-osiowa maszyna CNCzależy od zrównoważenia wymagań obróbczych, wielkości produkcji i długoterminowych celów produkcyjnych.

• Rozmiar i złożoność części

Zacznij od analizy rozmiaru, wagi i złożoności geometrycznej części, które planujesz produkować. Mniejsze precyzyjne komponenty często korzystają z maszyn 5-osiowych ze stołem uchylno-obrotowym, podczas gdy większe części konstrukcyjne mogą wymagać maszyn typu bramowego o wyższej sztywności.

• Wymagana precyzja i tolerancje

Różne branże wymagają różnych tolerancji obróbki. Zastosowania takie jak elektronika 3C, precyzyjne formy i komponenty lotnicze często wymagają wysokiej dokładności pozycjonowania i stabilnej wydajności obróbki.

• Wydajność wrzeciona

Prędkość, moc i moment obrotowy wrzeciona determinują możliwości obróbcze. Szybkoobrotowe wrzeciona są idealne do aluminium i precyzyjnych komponentów, podczas gdy wyższy moment obrotowy jest wymagany do twardszych materiałów.

• System sterowania CNC

Niezawodny system CNC z silną zdolnością interpolacji i synchronizacji 5-osiowej zapewnia płynne ścieżki narzędzia i stabilny ruch wieloosiowy podczas złożonych operacji obróbczych.

• Sztywność maszyny i stabilność termiczna

Sztywna konstrukcja maszyny i stabilna kontrola termiczna są niezbędne do utrzymania dokładności obróbki podczas długich cykli produkcyjnych.

• Koszt i wartość długoterminowa

Oprócz początkowej inwestycji, producenci powinni ocenić długoterminowe korzyści wynikające z poprawy wydajności, zmniejszenia liczby ustawień i wyższej przepustowości produkcji.

• Doświadczenie dostawcy i wsparcie techniczne

Współpraca z doświadczonymchiński producent maszyn CNC, takim jak Taikan, zapewnia dostęp do profesjonalnego szkolenia, stałego wsparcia serwisowego i pomocy technicznej przez cały cykl życia maszyny.

FAQs

P: Czym jest obróbka CNC 5-osiowa?

O: Jest to proces, w którym maszyna porusza się w pięciu osiach (trzy liniowe, dwie obrotowe), aby obrabiać złożone części pod wieloma kątami w jednym zamocowaniu.

P: Czym różni się obróbka 5-osiowa od 3-osiowej?

O: Główną różnicą jest dodanie dwóch osi obrotowych. Podczas gdy maszyny 3-osiowe poruszają się tylko w kierunkach X, Y i Z, maszyny 5-osiowe mogą przechylać i obracać narzędzie lub przedmiot obrabiany. Umożliwia to lepszy dostęp do złożonych powierzchni, zmniejsza liczbę ustawień i poprawia precyzję obróbki.

P: Czy obróbka CNC 5-osiowa nadaje się dla małych fabryk?

O: Tak, dzięki modelom takim jak seria T-U firmy Taikan, jest ona dostępna do prac precyzyjnych w sektorach 3C lub mechanicznych, oferując skalowalność.

P: Które branże czerpią największe korzyści z obróbki CNC 5-osiowej?

O: Największe korzyści odnoszą branże wymagające złożonych geometrii i wysokiej precyzji. Należą do nich przemysł lotniczy, pojazdy napędzane nowymi źródłami energii (NEV), elektronika użytkowa (3C), urządzenia medyczne i zaawansowana produkcja mechaniczna.

P: Jaka konserwacja jest wymagana dla 5-osiowej maszyny CNC?

O: Regularna konserwacja zazwyczaj obejmuje kontrolę wydajności wrzeciona, układów smarowania, ustawienia osi i komponentów sterowania CNC. Właściwa konserwacja pomaga utrzymać dokładność obróbki i wydłuża żywotność maszyny.

P: Dlaczego warto wybrać 5-osiową maszynę Taikan CNC?

O: Dzięki 20-letniemu doświadczeniu, patentom i globalnemu wsparciu, Taikan dostarcza niezawodne, konfigurowalne rozwiązania.
