Centrum obróbcze pionowe a centrum obróbcze poziome: wyjaśnienie kluczowych różnic

Pionowe centrum obróbcze (VMC) i poziome centrum obróbcze (HMC) to dwa główne typy centrów obróbczych CNC stosowanych w nowoczesnej produkcji. Główna różnica polega na orientacji wrzeciona: VMC wykorzystują pionowo zamontowane wrzeciono, podczas gdy HMC używają wrzeciona poziomego.

Pionowe centra obróbcze są szeroko stosowane do obróbki precyzyjnej, produkcji form oraz produkcji mało- i średnioseryjnej ze względu na swoją elastyczność, niższy koszt i łatwe ustawienie. Z drugiej strony, poziome centra obróbcze są zaprojektowane do produkcji wielkoseryjnej i obróbki ciężkich elementów, oferując lepsze usuwanie wiórów, dłuższą żywotność narzędzi i większy potencjał automatyzacji.

Zrozumienie różnic między maszynami VMC i HMC pomaga producentom wybrać odpowiednie rozwiązanie obróbcze w celu zwiększenia wydajności, dokładności obróbki i ogólnej efektywności produkcji.

Tabela porównawcza VMC i HMC

Kluczowe różnice między pionowymi a poziomymi centrami obróbczymi

Największą różnicą między pionowymi centrami obróbczymi (VMC) a poziomymi centrami obróbczymi (HMC) jest orientacja wrzeciona i wynikająca z tego dynamika obróbki.

In a pionowe centrum obróbcze, wrzeciono porusza się pionowo wzdłuż osi Z, umożliwiając operatorom wyraźne widzenie obszaru skrawania. Ta widoczność upraszcza ustawianie i kontrolę, czyniąc VMC wysoce odpowiednimi do obróbki precyzyjnej i produkcji złożonych części.

Natomiast HMC ustawiają wrzeciono poziomo. Taka konstrukcja pozwala wiórom opadać poza strefę skrawania, redukując gromadzenie się wiórów i poprawiając stabilność obróbki. W rezultacie HMC często zapewniają dłuższą żywotność narzędzi i są szeroko stosowane w produkcji wielkoseryjnej.

Kolejną różnicą strukturalną jest system mocowania. VMC zazwyczaj wykorzystują płaskie stoły, co sprawia, że mocowanie jest proste i elastyczne. HMC często wykorzystują uchwyty typu „tombstone”, które umożliwiają obróbkę wielu części w jednym ustawieniu, zwiększając efektywność produkcji.

Zalety CNC pionowych centrów obróbczych

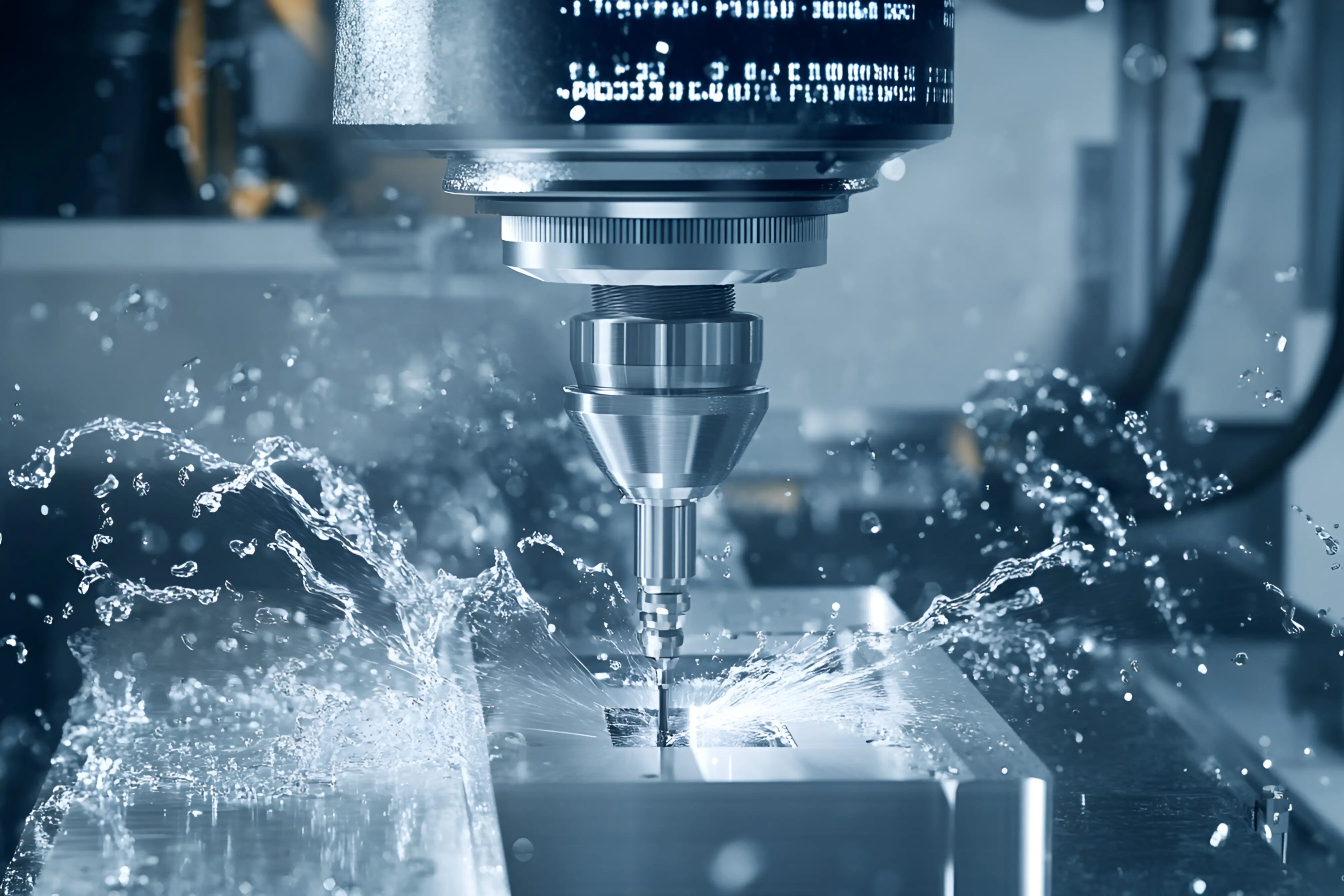

CNC pionowe centra obróbcze (VMC) są szeroko stosowane w nowoczesnej produkcji ze względu na swoją elastyczność, precyzję i łatwość obsługi. Ich pionowa konstrukcja wrzeciona zapewnia doskonałą widoczność i dostępność, co czyni je odpowiednimi do obróbki złożonych komponentów z wąskimi tolerancjami.

Kluczowe zalety VMC

1. Doskonała widoczność i łatwe ustawianie

Pionowa orientacja wrzeciona pozwala operatorom wyraźnie obserwować obszar skrawania. Poprawia to efektywność ustawiania i ułatwia monitorowanie operacji obróbczych oraz dostosowywanie parametrów w razie potrzeby.

2. Idealne do skomplikowanych i precyzyjnych części

VMC doskonale nadają się do obróbki skomplikowanych geometrii i precyzyjnych komponentów. Branże takie jak lotnictwo, produkcja form i elektronika użytkowa polegają na VMC w przypadku obróbki o wysokiej dokładności.

3. Efektywna obróbka lekkich materiałów

Pionowe centra obróbcze sprawdzają się szczególnie dobrze przy obróbce materiałów takich jak aluminium, tworzywa sztuczne i stopy lekkie. Ich wysokie prędkości wrzeciona umożliwiają efektywną obróbkę z dużymi prędkościami i poprawę wydajności.

4. Łatwa obsługa i elastyczna produkcja

Nowoczesne VMC często oferują przyjazne dla użytkownika interfejsy CNC i zaawansowaną integrację oprogramowania. Upraszcza to programowanie, skraca czas szkolenia operatorów i pozwala producentom szybko dostosowywać się do różnych zadań produkcyjnych. Na przykład firma Taikan Machine oferuje wiele rozwiązań VMC, w tym serie S, H i M, zaprojektowane do obsługi różnych wymagań obróbczych w różnych branżach.

Zalety poziomych centrów obróbczych

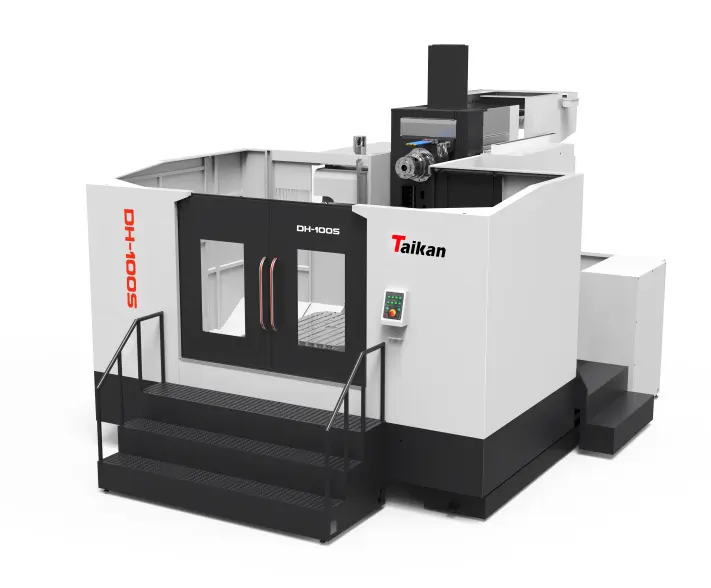

Poziome centra obróbcze (HMC) są zaprojektowane do obróbki o wysokiej wydajności i obróbki ciężkich elementów. Ich pozioma konstrukcja wrzeciona poprawia usuwanie wiórów i wspiera stabilną obróbkę dużych komponentów i produkcji wielkoseryjnej.

Kluczowe zalety HMC

1. Doskonałe usuwanie wiórów

Ponieważ wrzeciono jest ustawione poziomo, wióry naturalnie opadają poza strefę skrawania. Zapobiega to gromadzeniu się wiórów, zmniejsza zużycie narzędzi i poprawia stabilność obróbki.

2. Odpowiednie do dużych i ciężkich przedmiotów obrabianych

HMC zapewniają mocne wsparcie konstrukcyjne do obróbki większych i cięższych elementów. Pozioma konstrukcja skuteczniej rozkłada siły skrawania i zmniejsza ryzyko odkształcenia części.

3. Wyższa wydajność w produkcji masowej

Poziome centra obróbcze są powszechnie stosowane w środowiskach produkcji wielkoseryjnej, takich jak przemysł motoryzacyjny i energetyczny. Ich wydajność pomaga utrzymać stałą przepustowość i stabilność produkcji.

4. Zaawansowane możliwości automatyzacji

Wiele nowoczesnych HMC jest wyposażonych w zmieniacze palet i zautomatyzowane systemy mocowania, umożliwiając obróbkę bez nadzoru i ciągłe cykle produkcyjne. Znacząco poprawia to wydajność i zmniejsza koszty pracy. Taikan’spoziome centrum obróbczeintegruje sztywne konstrukcje maszyn i zaawansowane techniki automatyzacji, aby wspierać wymagające zastosowania przemysłowe.

Kiedy wybrać obróbkę pionową zamiast poziomej

Wybór między pionowym centrum obróbczym (VMC) a poziomym centrum obróbczym (HMC) zależy głównie od wymagań produkcyjnych, charakterystyki części i warunków fabrycznych.

Ogólnie rzecz biorąc, VMC są preferowane ze względu na elastyczność i precyzyjną obróbkę, podczas gdy HMC lepiej nadają się do produkcji wielkoseryjnej i ciężkich komponentów.

Wybór odpowiedniego centrum obróbczego może zwiększyć wydajność, efektywność i konkurencyjność.Taikan Machinełączy zaawansowane technologie, niezawodny sprzęt i fachowe doradztwo, aby pomóc producentom wybrać najbardziej odpowiednie rozwiązanie, równoważąc początkową inwestycję z długoterminową efektywnością produkcji.

Gotowy, aby zoptymalizować swoją produkcję?Skontaktuj się z namijuż dziś, aby omówić swoje potrzeby obróbcze i znaleźć idealne rozwiązanie dla swojej fabryki. Nasi eksperci są tutaj, aby zapewnić spersonalizowane doradztwo i zagwarantować, że Twoja inwestycja przyniesie maksymalną wartość.
