Prawdziwa obróbka CNC 5-osiowa jednoczesna a 3+2: szczegółowe porównanie

Kiedy maszyna 5-osiowa nie jest naprawdę maszyną 5-osiową? Odpowiedź jest prosta:Kiedy ustawia się w pozycji za pomocą 5 osi, ale tnie tylko za pomocą 3.

W sektorach wymagających wysokiej precyzji, takich jak przemysł lotniczy, produkcja urządzeń medycznych, motoryzacja oraz produkcja matryc i form, termin „5-osiowa” jest często używany nieprecyzyjnie. To zamieszanie pojęciowe kosztuje zakłady produkcyjne realne pieniądze, cenny czas i dokładność.

At Taikan Machine, koncentrujemy się na wypełnieniu tej luki. Jako wiodący, notowany na giełdzie producent maszyn CNC z głęboką ekspertyzą w obróbce wieloosiowej, chcemy przedstawić jasną, prostą analizęprawdziwą technologią jednoczesnej obróbki 5-osiowejw porównaniu zpozycjonowaniem 3+2, aby pomóc w podjęciu właściwej decyzji inwestycyjnej dla Twojego zakładu.

1. Kluczowa różnica: Dynamiczna kompensacja vs. Pozycjonowanie statyczne

Podstawowy podział między tymi dwiema metodami leży całkowicie w tym, jak sterowanie CNC oblicza ruch.

Obróbka 3+2 (pozycyjna)

W swoim rdzeniu obróbka 3+2 jest standardową operacją 3-osiową, która wykorzystuje dwie osie obrotowe wyłącznie do orientacji.

• Jak to działa:Stół obrotowy lub wrzeciono pochyla przedmiot obrabiany pod zadanym kątem. Po zablokowaniu w miejscu całe cięcie odbywa się ściśle wzdłuż osi X, Y i Z.

• Wada:Ścieżka obróbki staje się serią segmentowanych, stopniowanych podejść. Za każdym razem, gdy maszyna indeksuje do nowego kąta, wprowadza nowe ustawienie. To z natury kumuluje błędy pozycjonowania, wymaga częstego ręcznego ponownego ustalania offsetów przedmiotu i dodaje ukrytych przestojów, których oszacowania czasu cyklu rzadko uwzględniają.

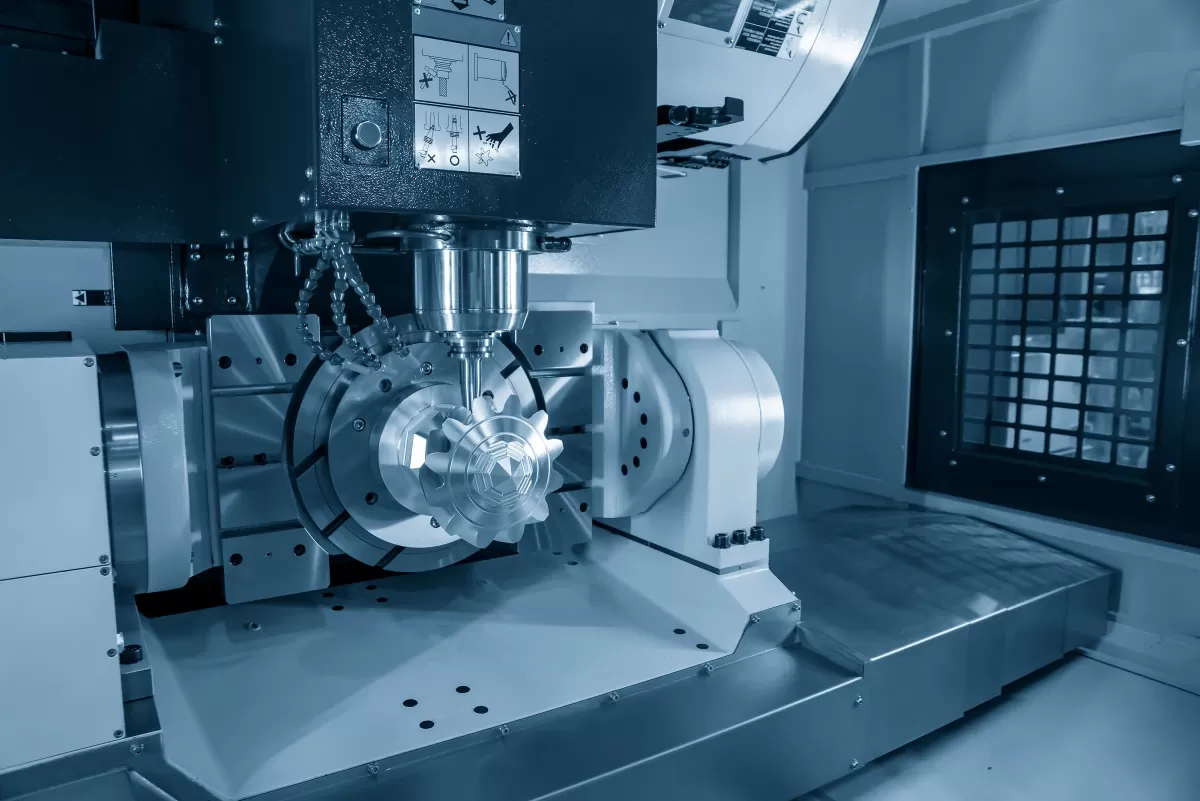

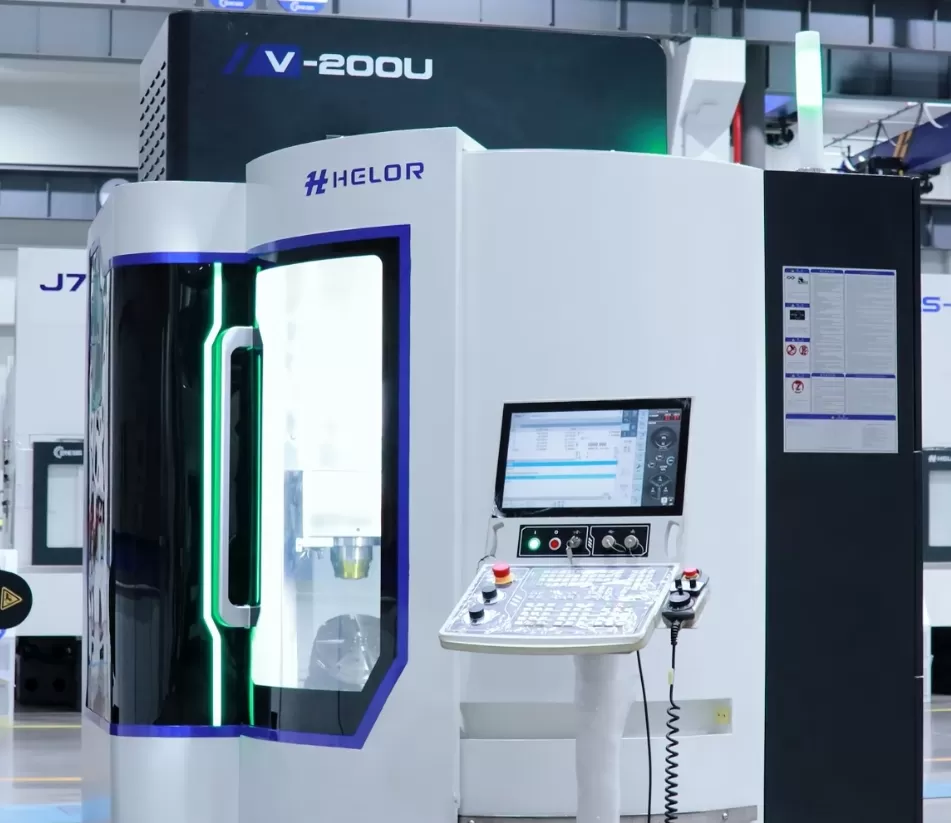

Pełna jednoczesna obróbka 5-osiowa

Prawdziwa obróbka 5-osiowa utrzymuje wszystkie pięć osi aktywnie interpolujących i poruszających się podczas cięcia.

• Jak to działa:Każda maszyna Taikancentrum obróbcze 5-osiowe cncdziała na natywnej architekturze CNC zRTCP (Rotated Tool Center Point)sterowaniem.

• Zaleta:Sterowanie nieprzerwanie oblicza przestrzenne przesunięcie wierzchołka narzędzia spowodowane ruchami obrotowymi w czasie rzeczywistym. Automatycznie kompensuje długość obrotową wrzeciona i geometrię stołu. Wierzchołek narzędzia podąża za zaprogramowanym konturem bezbłędnie – nawet gdy przedmiot obrabiany obraca się i rotuje przez złożone, złożone krzywizny.

2. Geometria i jakość powierzchni: Złożone kontury vs. Proste płaszczyzny

Twój wybór między tymi dwiema technologiami bezpośrednio wpływa na wykończenie powierzchni i czasy cyklu gotowych części.

Ograniczenia obróbki 3+2

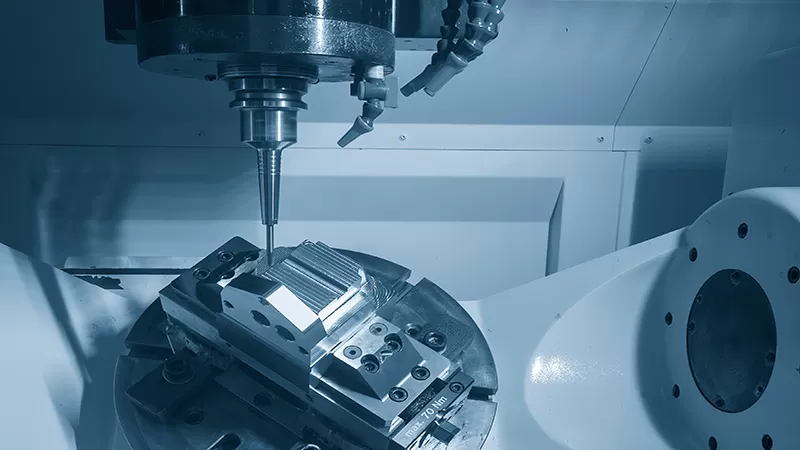

Konfiguracja 3+2 sprawdza się doskonale w przypadku części pryzmatycznych – takich jak pokrywy obudów czy bloki rozdzielaczy – które wymagają obróbki na wielu płaskich powierzchniach. Indeksuje się część, a następnie wydajnie wierci, gwintuje lub wykonuje kieszenie.

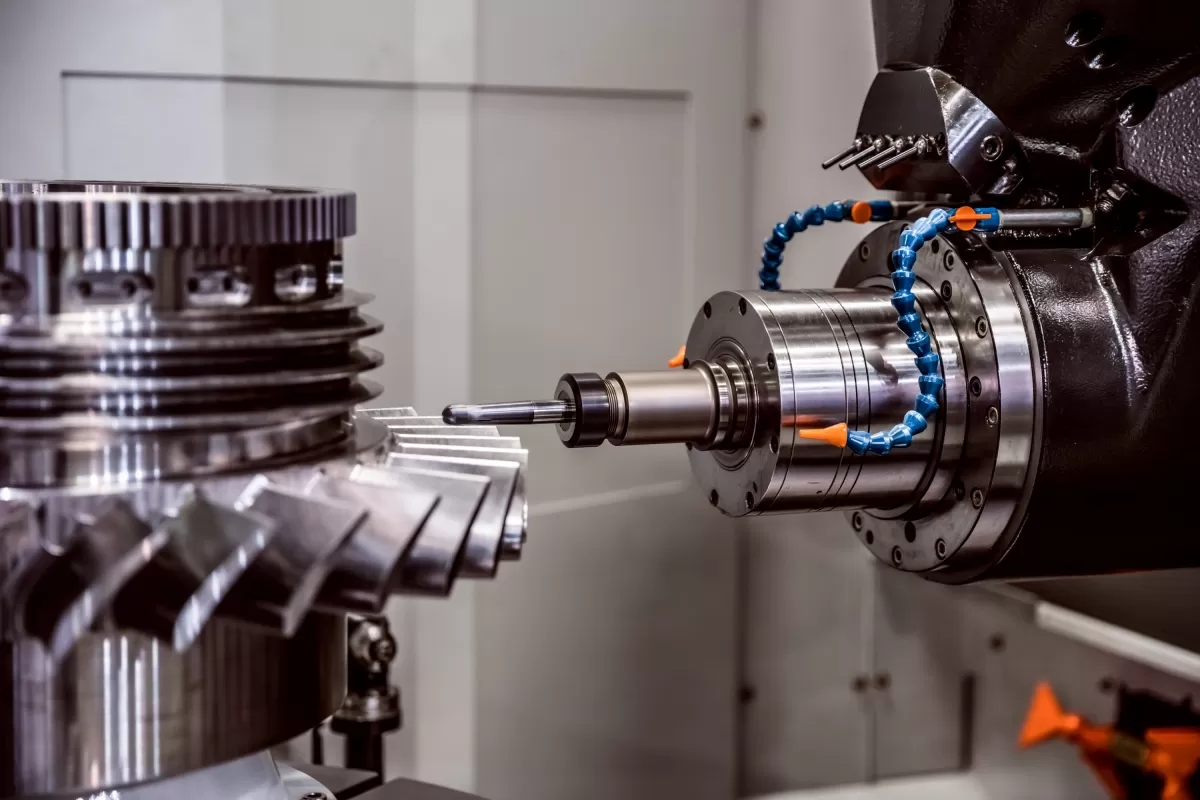

Jednak przy próbie obróbki powierzchni swobodnych, takich jak łopatki wirników, implanty ortopedyczne czy komponenty strukturalne dla lotnictwa, logika zawodzi:

• Ponieważ nie może stale dostosowywać kąta narzędzia względem zakrzywionej powierzchni, system CAM musi aproksymować kształt za pomocą mozaiki dyskretnych ścieżek 3-osiowych.

• Tworzy to do40% nakładania się ścieżek narzędzia, co oznacza, że maszyna spędza prawie połowę czasu na ponownym cięciu tego samego materiału.

• Rezultatem są widoczne „linie świadki” i bardziej chropowate wykończenie powierzchni, wymagające późniejszego kosztownego, ręcznego polerowania.

Wydajność prawdziwej 5-osiowej

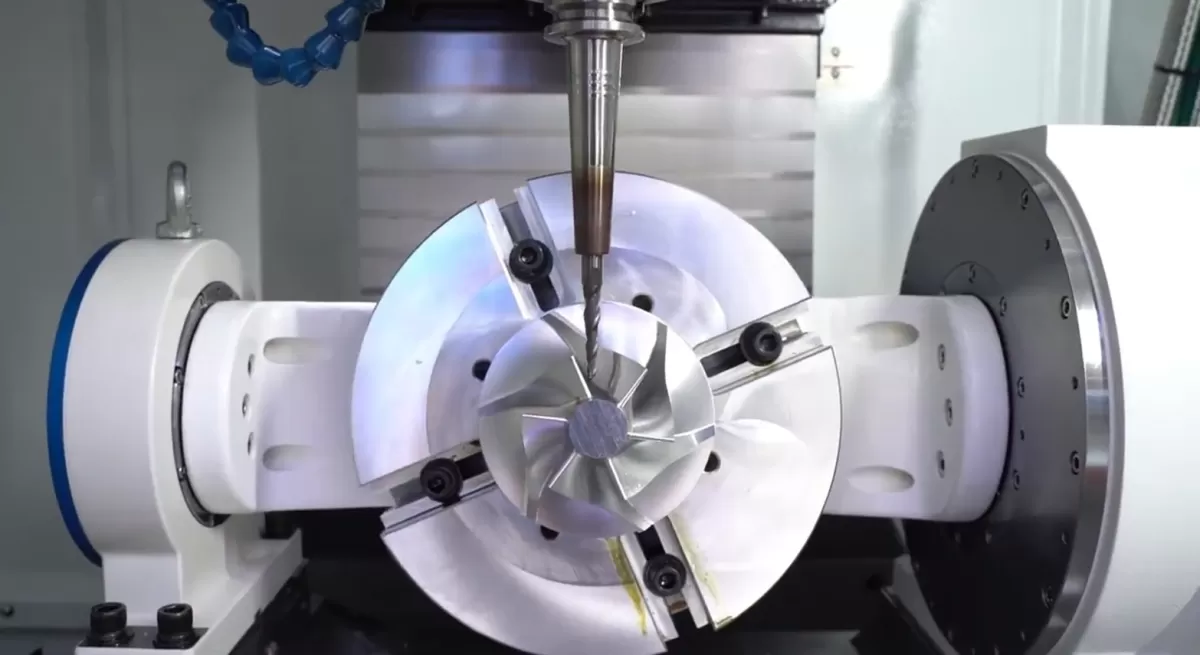

Platformy do jednoczesnej obróbki 5-osiowej Taikan eliminują te operacje wtórne, konsolidując wieloetapowe mocowanie przedmiotu w jeden płynny przepływ pracy.

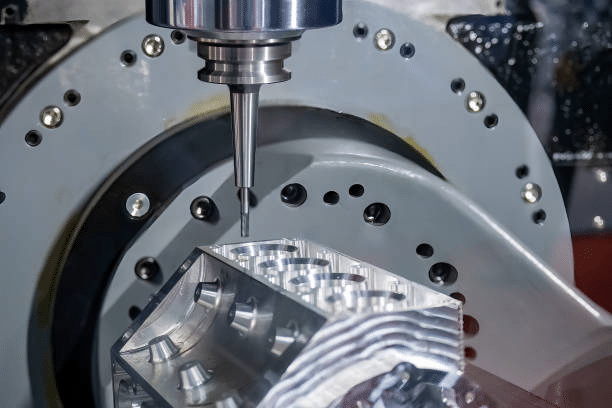

• Wydajność pojedynczego mocowania:W przypadku złożonych komponentów, takich jak obudowy zasilania pojazdów elektrycznych, ponad dziesięć odrębnych operacji – w tym ciągłe frezowanie konturowe i wiercenie kątowe – jest realizowanych wjednym pojedynczym zamocowaniu.

• Doskonała integralność powierzchni:Orientacja narzędzia dostosowuje się dynamicznie do konturów powierzchni, utrzymując stałe obciążenie ostrza i optymalną prędkość skrawania. Eliminuje to ślady łączenia, zapewniając nieskazitelne wykończenie powierzchni bezpośrednio po obróbce na maszynie.

• Dostęp do głębokich wnęk:Nasza konstrukcja wrzeciona z długim nosem w połączeniu z bardzo sztywnym stołem obrotowym kołyskowym umożliwia krótszym, sztywniejszym narzędziom skrawającym łatwe wchodzenie w głębokie wnęki, zwiększając szybkości usuwania metalu i stabilność narzędzia.

3. Ukryta ekonomika: Wartość w cyklu życia vs. Cena początkowa

Podczas gdy maszyna 3+2 oferuje niższą początkową cenę katalogową, często wprowadza ukryte koszty operacyjne, które z czasem po cichu zmniejszają Twoje marże zysku.

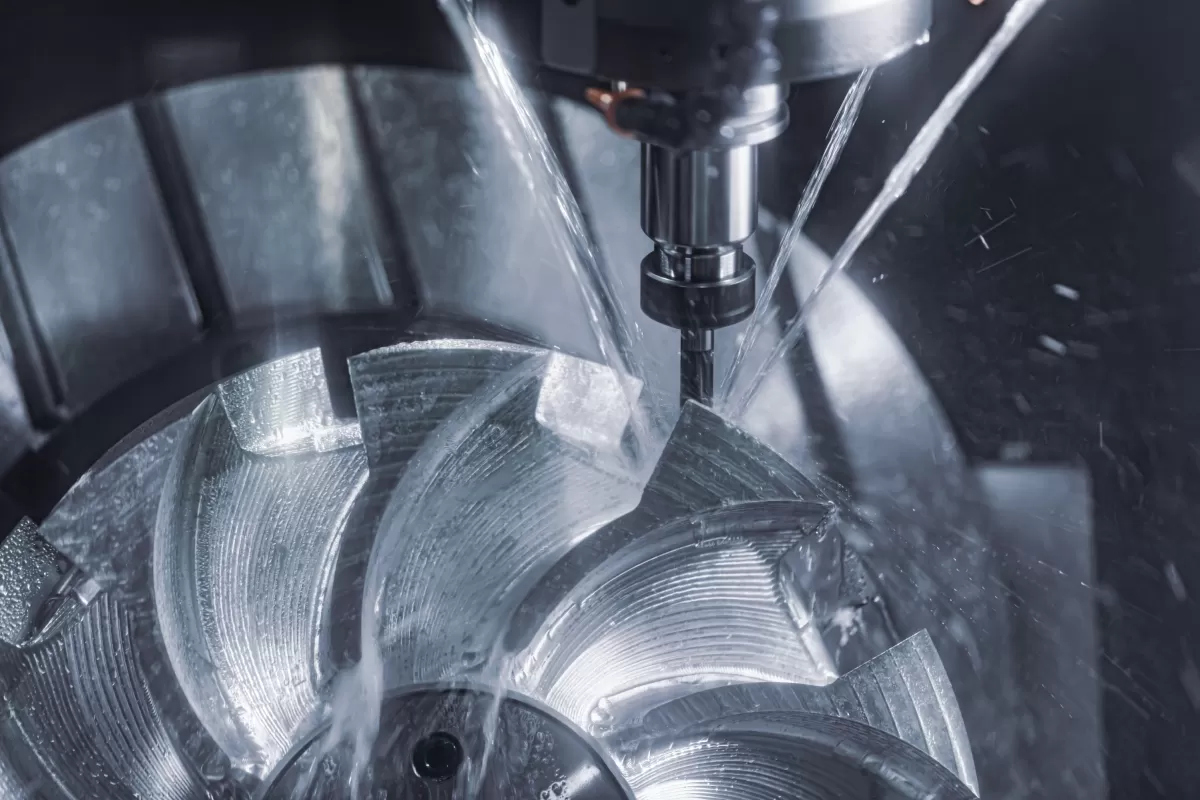

Gdzie 3+2 skrycie drenowuje zysk:

• Proliferacja oprzyrządowania:Obróbka części z pięcioma różnymi skośnymi powierzchniami często wymaga wielu dedykowanych oprzyrządowań lub złożonych konfiguracji mocowania. Zwiększa to czas inżynieryjny, koszty materiałów i bieżącą pracę kalibracyjną.

• Przyspieszone zużycie narzędzi:Ponieważ oś narzędzia jest zablokowana w konfiguracji 3+2, zakłady są zmuszone używać frezów o długim wysięgu i przedłużonym trzpieniu, aby uzyskać dostęp do głębokich elementów bez kolizji. Te dłuższe narzędzia są bardzo podatne na ugięcie, wibracje i przedwczesną awarię.

• Ryzyko jakości operatora:Każde ręczne repozycjonowanie i regulacja mocowania wprowadza błąd ludzki. Wskaźniki braków nieuchronnie rosną, gdy polega się na ręcznej interwencji operatora zamiast na zautomatyzowanej kinematyce maszyny.

Jak pełna 5-osiowa Taikan zmienia rachunek:

Maszyny do jednoczesnej obróbki 5-osiowej Taikan są zaprojektowane, aby obniżyćcałkowity koszt na część, maksymalizując długoterminowy zwrot z inwestycji:

• Zminimalizowany czas jałowy:Wyposażone w szybki magazyn narzędzi mogący pochwalić się2-sekundowym czasem wymiany narzędzia od wióra do wióra, nasze maszyny zapewniają, że wrzeciono pracuje z minimalnymi przerwami.

• Uproszczone mocowanie:Ponieważ RTCP automatycznie obsługuje dynamiczne transformacje współrzędnych, operatorzy nie muszą idealnie centrować przedmiotu obrabianego na osi kołyski. To skraca czasy ustawiania z godzin do minut.

• Dłuższa żywotność narzędzi:Poprzez dynamiczne pochylanie przedmiotu obrabianego maszyna umożliwia użycie krótszych, sztywnych narzędzi skrawających. To drastycznie zmniejsza ugięcie narzędzia, wydłuża jego żywotność i obniża miesięczne wydatki na materiały eksploatacyjne.

4. Przewaga Taikan: Zbudowana dla rzeczywistej produktywności

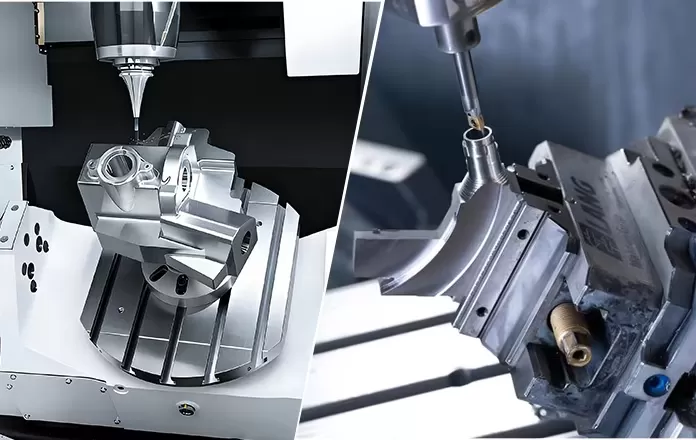

W Taikan Machine nie montujemy po prostu stołów obrotowych na standardowych platformach 3-osiowych. Nasze centra obróbcze do jednoczesnej obróbki 5-osiowej są projektowane od podstaw ze zintegrowaną natywną architekturą CNC. Modele kinematyczne, pętle serwo i algorytmy RTCP są doskonale zsynchronizowane, aby wykonywać bezbłędną interpolację krzywych przestrzennych bez drgań czy mikro-odchyleń.

Jako spółka notowana na giełdzie z solidną globalną infrastrukturą wsparcia,taikandostarcza utwardzoną produkcyjnie technologię 5-osiową, która jest wysoce dostępna dla małych i średnich przedsiębiorstw, a nie tylko dla gigantów produkcyjnych pierwszego poziomu.

W miarę jak projekty części ewoluują w kierunku cieńszych ścianek, struktur organicznych i węższych tolerancji, prawdziwa synchronizacja 5-osiowa nie jest już luksusem – jest podstawą do utrzymania konkurencyjności. Spójrz poza początkową cenę zakupu i oceń całkowitą wartość w cyklu życia. Kiedy wszystkie pięć osi jest aktywnych i zsynchronizowanych, złożoność przestaje być wyzwaniem i staje się Twoją nieuczciwą przewagą.

5. FAQ

1) Jaka jest podstawowa różnica między prawdziwą jednoczesną obróbką 5-osiową a obróbką 3+2?
3+2 blokuje osie obrotowe w pozycji i tnie tylko za pomocą X, Y i Z, budując ścieżkę narzędzia z segmentowanych, statycznych kroków. Pełne maszyny 5-osiowe jednoczesne Taikan utrzymują wszystkie pięć osi skoordynowanych podczas cięcia, używając RTCP do dynamicznej kompensacji wierzchołka narzędzia dla jednego ciągłego, płynnego ruchu.

2) Czy obróbka 3+2 nadal ma ważne miejsce w nowoczesnym warsztacie?
Tak – pozostaje wydajna w przypadku części pryzmatycznych, gdzie cechy są prostopadłe do kilku skośnych powierzchni. Jednak w momencie, gdy geometria zawiera powierzchnie swobodne lub głębokie wnęki,3-osiowe centrum obróbczedziałające w konfiguracji 3+2 napotyka na pułap kinematyczny, który prawdziwa technologia jednoczesnej 5-osiowej jest zbudowana, aby przełamać.

3) Czym jest RTCP?
RTCP (Rotated Tool Center Point) to algorytm sterowania w czasie rzeczywistym, który automatycznie kompensuje przemieszczenie wierzchołka narzędzia za każdym razem, gdy porusza się oś obrotowa. Ta dynamiczna korekcja pozwala maszynie 5-osiowej Taikan utrzymać dokładność objętościową w zakresie ±0.005 mm, pasmo tolerancji, którego statyczne pozycjonowanie 3+2 nie może niezawodnie utrzymać w wielu ustawieniach kątowych.

4) Dlaczego pełna 5-osiowa zapewnia lepsze wykończenie powierzchni na złożonych konturach?
3+2 zmusza system CAM do aproksymacji powierzchni swobodnej za pomocą fragmentów pod stałym kątem, często powodując do 40% nakładania się ścieżek narzędzia i chropowatość powierzchni oscylującą wokół Ra 6.3 µm. Pełna 5-osiowa utrzymuje narzędzie normalnie do powierzchni w jednym nieprzerwanym przejściu, zapewniając znacznie wyższą integralność powierzchni i często eliminując ręczne wygładzanie.

5) Czy pełna maszyna 5-osiowa nie jest znacznie droższa? Jak uzasadnić inwestycję?
Cena początkowa jest wyższa, ale 3+2 ukrywa znaczne koszty w dedykowanym oprzyrządowaniu, szybszym zużyciu narzędzi z frezów o długim wysięgu i powtarzalnych ręcznych ustawieniach. Poprzez połączenie wielu operacji w jednym mocowaniu z szybszymi czasami wymiany narzędzia, maszyna 5-osiowa jednoczesna Taikan zazwyczaj generuje niższy całkowity koszt na część w całym cyklu życia.

6) Które zastosowania zyskują najwięcej na maszynie do jednoczesnej obróbki 5-osiowej Taikan?
Każda część, która obecnie wymaga wielu ustawień, wygładzania konturów lub dostępu do głębokich wnęk – wirniki lotnicze, obudowy zasilania EV, implanty medyczne i precyzyjne gniazda form prowadzą na liście. Jeśli złożoność oprzyrządowania i praca przy ręcznym wykańczaniu obniżają Twoją marżę, już wkroczyłeś na terytorium pełnej 5-osiowej.
