Kompleksowy przewodnik po diagnozowaniu i rozwiązywaniu problemów z zawieszaniem się ramienia ATC w centrach obróbkowych.

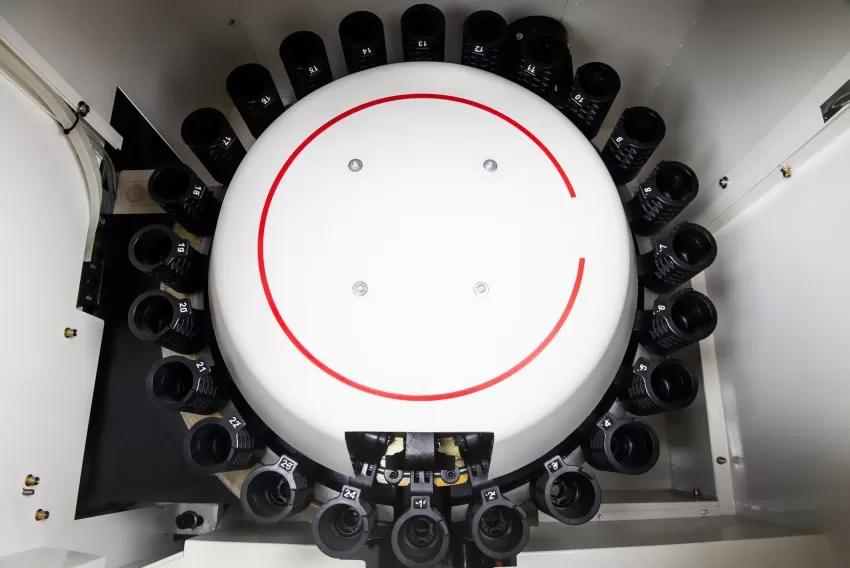

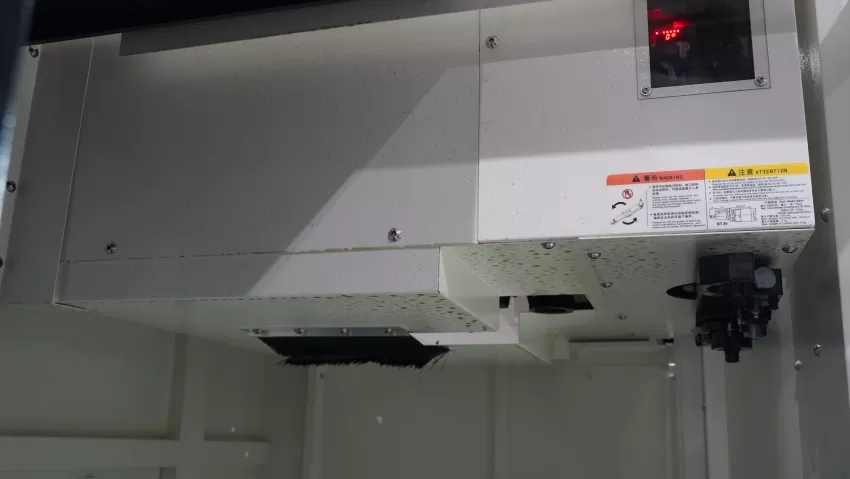

W dziedzinie precyzyjnej produkcji ramieniowy automatyczny zmieniacz narzędzi (ATC) centrum obróbczego jest krytycznym komponentem, który bezpośrednio decyduje o wydajności obróbki i zdolności do ciągłej pracy. Wystąpienie „zawieszenia wymiany narzędzia” (często określanego jako „kolizja podczas wymiany” lub „zakleszczenie ramienia ATC”) nie tylko przerywa cykl produkcyjny, ale może również spowodować nieodwracalne uszkodzenia precyzyjnych elementów, takich jak stożek wrzeciona i skrzynka krzywkowa ramienia ATC. Niniejszy artykuł przedstawia systematyczną analizę przyczyn źródłowych zawieszeń ramieniowego ATC z perspektywy zintegrowanej elektromechaniki i oprogramowania. Prezentuje również ustandaryzowaną procedurę rozwiązywania problemów oraz strategie konserwacji zapobiegawczej, aby pomóc firmom w poprawie Całkowitej Efektywności Wyposażenia.

I. Analiza mechanizmu i przyczyn źródłowych awarii zawieszenia wymiany narzędzia

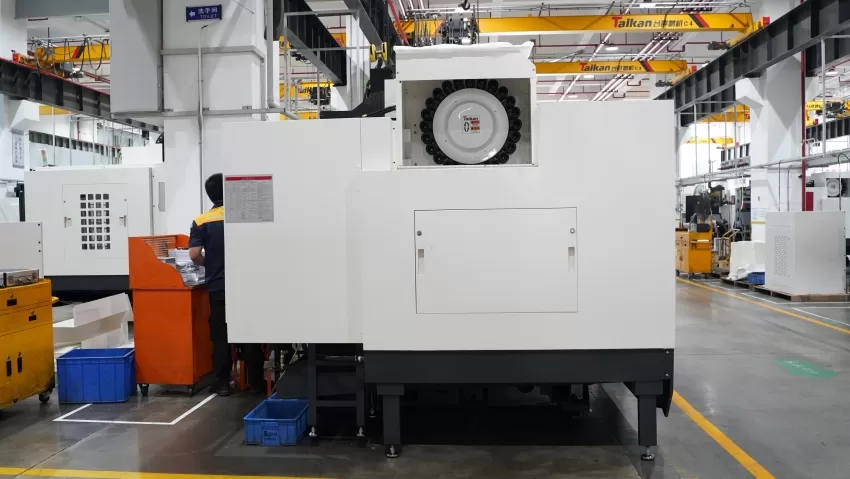

Zawieszenie wymiany narzędzia zasadniczo wskazuje na niezgodność pozycji przestrzennej, sekwencji ruchu lub sygnałów statusowych między ramieniem ATC, wrzecionem a gniazdem narzędziowym podczas cyklu wymiany. Przyczyny można podsumować w pięciu następujących kategoriach:

1. Zewnętrzne czynniki środowiskowe i przerwy w zasilaniu

System CNC opiera się na ciągłych, stabilnych sygnałach sterujących i źródłach zasilania podczas wykonywania makroprogramu wymiany narzędzia. Nagła awaria zasilania, spadek ciśnienia sprężonego powietrza poniżej wartości znamionowej urządzenia (zazwyczaj 0,5–0,7 MPa, w zależności od specyfikacji producenta) powodujący nieprawidłowe działanie cylindra odblokowującego, lub utrata ciśnienia hydraulicznego mogą spowodować zatrzymanie ramienia ATC w połowie fazy chwytania lub mocowania, prowadząc do mechanicznego zablokowania w pozycji pośredniej.

2. Niewłaściwa interwencja operatora

Jeśli operator naciśnie przycisk Zatrzymania Awaryjnego (E-STOP) lub RESET podczas trwania cyklu wymiany narzędzia, przerwie to polecenia sterowania sekwencyjnego wydawane przez Programowalny Sterownik Maszyny (PMC). W tym momencie silnik ramienia ATC zatrzymuje się, ale elementy takie jak elektrozawory oraz położenie kątowe ramienia ATC pozostają w stanie pośrednim, uniemożliwiając systemowi automatyczne przywrócenie stanu.

3. Interferencja mechaniczna i odkształcenia

Precyzyjne dopasowanie między krzywoliniową powierzchnią ramienia ATC a rowkiem V-kształtnym oprawki narzędziowej jest niezwykle wysokie. Kolizja maszyny podczas obróbki lub narzędzie nieosadzone w pełni w gnieździe, powodujące uderzenie ramienia ATC w oprawkę podczas obrotu, może prowadzić do deformacji ramienia ATC, poluzowania mechanizmu dźwigniowego lub uszkodzenia łożysk wałeczkowych wewnątrz skrzynki krzywkowej. Kwestie te skutkują mechanicznym zakleszczeniem.

4. Problemy elektryczne i odchylenia nastaw parametrów

Pozycja wymiany narzędzia jest określana przez kombinację czujników zbliżeniowych (np. pozycja bazowa ramienia ATC, pozycja hamowania, pozycja chwytania) oraz logikę PMC lub parametry serwonapędu ATC. Błędy mogą wystąpić, jeśli pozycja absolutna zostanie utracona z powodu niskiego napięcia baterii, jeśli offset pozycji wymiany narzędzia zostanie zmieniony w wyniku błędów operacyjnych, lub jeśli czujnik (czujnik zbliżeniowy) ulegnie awarii z powodu zanieczyszczeń olejowych lub wiórów. W takich przypadkach system wyzwala alarm i przerywa cykl wymiany narzędzia, ponieważ nie otrzymuje poprawnego sygnału osiągnięcia pozycji.

Uwaga:Szczegółowe numery parametrów i metody ich ustawiania dla pozycji wymiany narzędzia różnią się w zależności od producenta sprzętu (np. Fanuc, Mitsubishi, Siemens) i typu napędu ATC (hydrauliczny, serwo). Podczas konserwacji na miejscu należy zawsze odwoływać się do listy „Ustawienia Pozycji Wymiany Narzędzia” lub „Listy Parametrów ATC” w instrukcji obsługi urządzenia.

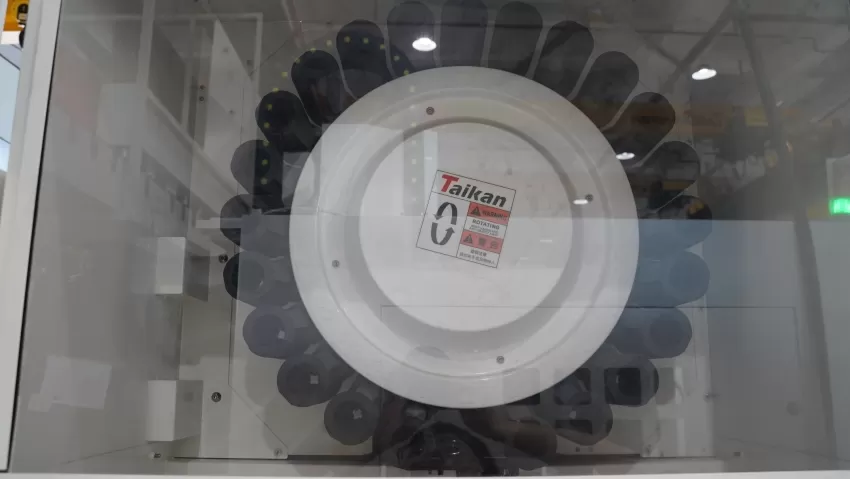

5. Zużycie mechaniczne i uszkodzenie zmęczeniowe

Przy długotrwałej, wysokoczęstotliwościowej wymianie narzędzi, elementy takie jak powierzchnie krzywek wewnątrz skrzynki krzywkowej ATC, sworznie łańcucha gniazd narzędziowych i mechanizm mocowania narzędzia na ramieniu ATC mogą ulec zużyciu. Kiedy zużycie przekracza dopuszczalne tolerancje, powtarzalność ruchu wymiany narzędzia pogarsza się, znacznie zwiększając prawdopodobieństwo problemów, takich jak nieprawidłowe chwycenie narzędzia lub wypadanie narzędzi, co może prowadzić do zawieszeń.

II. Ustandaryzowana procedura rozwiązywania problemów

W przypadku wystąpienia zawieszenia wymiany narzędzia należy postępować zgodnie z ustandaryzowaną procedurą: „Zatrzymanie Awaryjne i Izolacja Energii → Potwierdzenie Statusu → Ręczny Powrót → Weryfikacja Sygnałów”. Należy unikać wszelkich działań siłowych lub gwałtownych.

1. Zatrzymanie Awaryjne i Izolacja Energii

Natychmiast naciśnij przycisk Zatrzymania Awaryjnego, aby wyłączyć zezwolenia serwosilników. Jeśli występują pneumatyczne lub hydrauliczne źródła zasilania, zamknij odpowiednie zawory odcinające, aby zapobiec nieoczekiwanemuMaszyna VMCruchowi podczas operacji ręcznych. System znajduje się teraz w bezpiecznym stanie zablokowania.

2. Obserwacja usterki i Diagnostyka

Uzyskaj dostęp do ekranu diagnostycznego sygnałów PMC i zapisz aktualny kod alarmu oraz parametry diagnostyczne (np. sygnały F lub G). Zwróć szczególną uwagę na następujące kwestie:

• Czy ramię ATC znajduje się w pozycji poziomej (pozycja chwytania) czy pionowej (pozycja bazowa)?

• Czy wyłącznik odblokowania wrzeciona został aktywowany?

• Czy gniazdo narzędziowe jest w pełni odchylone w dół (w pozycji gotowości)?

Te informacje pomagają określić, czy zawieszenie wystąpiło podczas fazy „chwytania”, „mocowania” czy „powrotu do pozycji bazowej” cyklu wymiany narzędzia.

3. Ręczna repozycjonowanie ramienia ATC (metoda resetu elektrycznego)

W przypadku ramion ATC napędzanych serwosilnikiem, najpierw spróbuj użyć wbudowanej funkcji „Ręcznego Resetu Ramięcia ATC” (zwykle aktywowanej za pomocą przełącznika PMC lub kodu M). Jeśli ta funkcja jest niedostępna, postępuj zgodnie z procedurą ręczną:

• Przygotowanie:Uzyskaj dostęp do hydraulicznego lub pneumatycznego panelu sterowania maszyny. Użyj ręcznego zaworu nadmiarowego (lub za pomocą klucza imbusowego wymuś ręczne przesunięcie suwaka elektrozaworu), aby odblokować wrzeciono, upewniając się, że ramię ATC nie jest przytrzymywane przez stożek wrzeciona.

• Obsługa Wału Silnika:Zlokalizuj kwadratowy napęd (lub szczelinę) z tyłu silnika ramienia ATC. Użyj odpowiedniego specjalistycznego klucza, aby go obrócić.powoli i równomiernie. Kierunek obrotów powinien być zgodny z mechanicznym kierunkiem powrotu do pozycji bazowej ramienia ATC (zazwyczaj zgodnie lub przeciwnie do ruchu wskazówek zegara; należy odwołać się do instrukcji obsługi urządzenia). Jeśli napotkasz nagły wzrost oporu, natychmiast przerwij i sprawdź, czy w skrzynce krzywkowej nie ma ciał obcych.

• Usuwanie Narzędzia:Po ręcznym obróceniu ramienia ATC tak, aby odłączyło się od stożka wrzeciona lub gniazda narzędziowego, sprawdź strukturę chwytaka ramienia ATC. W przypadku ramion z mechanizmem zacisku sprężynowego delikatnie podważ zacisk sprężynowy za pomocą płaskiego wkrętaka lub poluzuj śrubę blokującą na ramieniu, aby zwolnić siłę zacisku na trzpieniu mocującym oprawki narzędziowej. Podczas wykonywania tej czynności podeprzyj narzędzie jedną ręką, a drugą ostrożnie je wyjmij, aby zapobiec upadkowi i uszkodzeniu stołu roboczego lub obudowy maszyny.

4. Bazowanie i Weryfikacja Precyzji

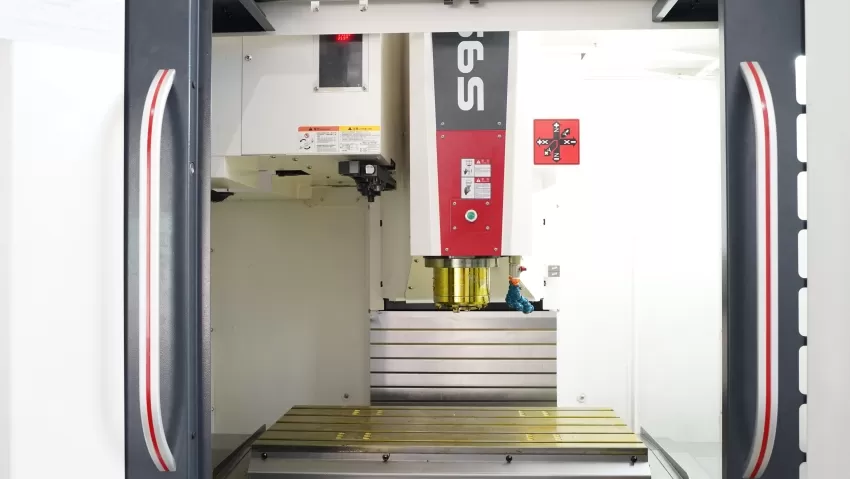

Gdy ramię ATC zostanie ręcznie powrócone do pozycji bazowej (zazwyczaj pionowej), zwolnij przycisk Zatrzymania Awaryjnego. W trybie MDI wykonaj kody M, aby powrócić gniazdo narzędziowe do magazynu i ustawić ramię ATC w pozycji bazowej. Potwierdź, że wszystkie lampki kontrolne stanu są normalne. Następnie wykonaj suchą wymianę narzędzia (bez faktycznego narzędzia w ramieniu), aby obserwować płynność ruchu i nasłuchiwać nietypowych dźwięków. Jeśli pozycja wymiany narzędzia wydaje się nieprawidłowa, dokonaj ponownej kalibracji pozycji wymiany za pomocą interfejsu parametrów określonego przez producenta obrabiarki.

Jeśli powyższe kroki nie rozwiążą problemu lub jeśli zauważysz poważne nienormalne hałasy ze skrzynki krzywkowej, znaczną deformację ramienia ATC lub uszkodzenie stożka wrzeciona, natychmiast przerwij i skontaktuj się z inżynierem serwisu producenta sprzętu w celu profesjonalnej naprawy.

III. Systematyczne strategie zapobiegania i konserwacji

Aby zasadniczo ograniczyć występowanie zawieszeń wymiany narzędzia, zaleca się ustanowienie systemu Konserwacji Predykcyjnej (PdM) opartego na monitorowaniu danych:

1. Okresowa kalibracja kluczowych komponentów

Kalibruj współosiowość między ramieniem ATC a stożkiem wrzeciona kwartalnie za pomocą czujnika zegarowego. W przypadku magazynów narzędzi wykorzystujących system trójpunktowego pozycjonowania, upewnij się, że powtarzalność gniazda narzędziowego w pozycji wymiany mieści się w granicach ±0,05 mm. Regularnie sprawdzaj obwód smarowania skrzynki krzywkowej, aby upewnić się, że smar (np. smar litowy) dociera do powierzchni krzywek, minimalizując tarcie i zużycie.

2. Zarządzanie systemem elektrycznym i kopiami zapasowymi parametrów

Regularnie wykonuj kopie zapasowe parametrów CNC, programów PMC i makroprogramów za pomocą karty CF lub Ethernetu. Jest to szczególnie istotne w przypadku zmiennych makro związanych z wymianą narzędzi (np. seria #1000) i parametrów serwonapędu ATC, aby zapobiec błędom pozycyjnym spowodowanym utratą parametrów.

3. Standardy operacyjne i monitorowanie sygnałów

Wzmocnij szkolenie operatorów, podkreślając, że przycisków Zatrzymania Awaryjnego lub RESET nigdy nie należy naciskać podczas cyklu wymiany narzędzia, zwłaszcza gdy ramię ATC jest w ruchu. Rozważ dodanie logiki „zapobiegania przerwaniu cyklu wymiany narzędzia” do programu drabinkowego. Wykorzystaj funkcje diagnostyki przebiegów systemu CNC do okresowego monitorowania czasów odpowiedzi krytycznych sygnałów, takich jak odblokowanie wrzeciona i ruch ramienia ATC, umożliwiając przewidywanie degradacji wydajności elektrozaworów lub czujników zbliżeniowych.

4. Zarządzanie czystością źródła zasilania

Zapewnij funkcjonalność zespołu Filtru-Regulatora-Smarownicy (F.R.L.) w systemie sprężonego powietrza. Utrzymuj stabilne ciśnienie w zakresie znamionowym (zazwyczaj 0,5–0,7 MPa, ściśle przestrzegaj specyfikacji sprzętu). Regularnie usuwaj kondensat ze zbiornika sprężonego powietrza. Niewystarczające ciśnienie powietrza jest główną przyczyną niecałkowitego odblokowania wrzeciona, powolnego odchylania gniazda narzędziowego lub nieprawidłowego ustalania pozycji ramienia ATC. Musi to być kluczowy element codziennych przeglądów.

Wnioski

Stabilność ramieniowego Automatycznego Zmieniacza Narzędzi jest podstawowym wskaźnikiem niezawodności centrum obróbczego. W przypadku awarii zawieszenia wymiany narzędzia, zastosowanie naukowych i rygorystycznych metod rozwiązywania problemów, w połączeniu z regularną kalibracją precyzyjną i monitorowaniem stanu, może skutecznie skrócić Średni Czas Naprawy i wydłużyć żywotność sprzętu. Poprzez ustanowienie solidnych standardów operacyjnych i kompleksowego systemu konserwacji, producenci mogą znacząco zwiększyć zdolności ciągłej pracy swoich zautomatyzowanych linii produkcyjnych, zapewniając solidną podstawę dla precyzyjnego, wydajnego inteligentnego wytwarzania.
