Charakterystyka tokarki poziomej CNC D-L45

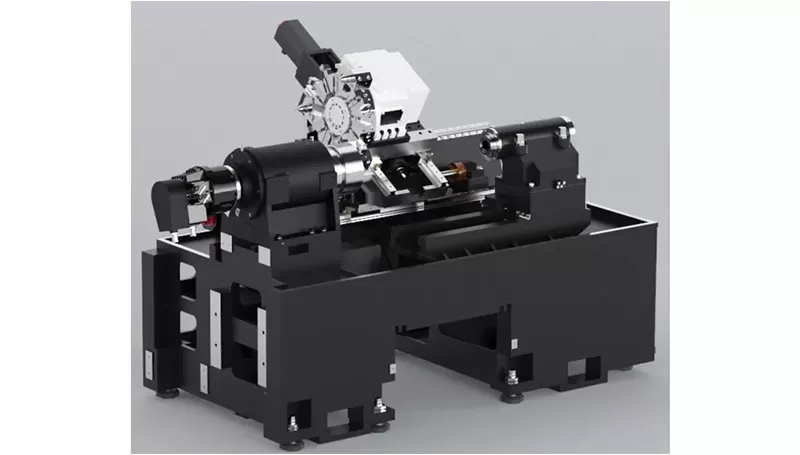

Struktura ogólna

Obrabiarka charakteryzuje się zintegrowanym układem mechanicznym, elektrycznym i hydraulicznym z 30° jednoczęściowym łożem o wysokiej i niskiej szynie, oferując takie zalety, jak zwarta konstrukcja, wysoka sztywność, płynne usuwanie wiórów oraz wygodna obsługa.

Prowadnice są prowadnicami tocznymi, a elementy napędowe wykorzystują szybkie, ciche śruby kulowe, zapewniając takie korzyści, jak wysoka prędkość, niskie wydzielanie ciepła i wysoka dokładność pozycjonowania. Obrabiarka jest w pełni osłonięta, z ręcznym odprowadzaniem wiórów, automatycznym smarowaniem i automatycznym chłodzeniem. Wszystkie główne podstawowe elementy są odlewane z wysokiej jakości form z żywicy piaskowej i materiałów z żeliwa o wysokiej wytrzymałości, co gwarantuje wysoką sztywność i stabilną precyzję.

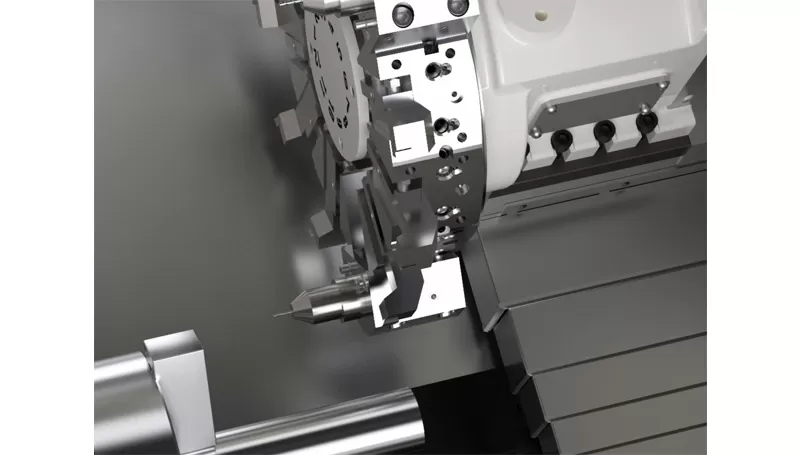

wrzeciono motorowe

Główny układ napędowy tego obrabiarki wykorzystuje wysokowydajny serwonapęd, który poprzez pas napędza obrót wrzeciona. Zakres prędkości wrzeciona wynosi 0-2800 obr./min. Przednie podparcie wrzeciona stosuje dwurzędowe łożyska wałeczkowe cylindryczne oraz dwa zestawy precyzyjnych łożysk skośnych kulkowych, natomiast tylne podparcie wykorzystuje dwurzędowe łożyska wałeczkowe cylindryczne, spełniając wymagania dotyczące przenoszenia osiowych i promieniowych sił skrawania.

Napęd

Napędy wzdłużne i poprzeczne wykorzystują wysokowydajne serwomotory SIEMENS/Fanuc, co zapewnia wysoką dokładność pozycjonowania oraz elastyczną i niezawodną pracę.

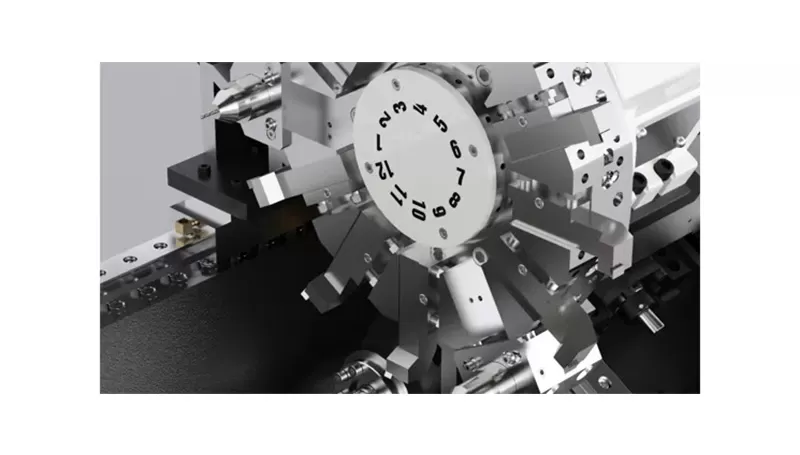

Magazyn narzędzi

To obrabiarka wykorzystuje rewolwer serwo, który charakteryzuje się szybką zmianą narzędzi i wysoką niezawodnością.

Zastosowanie tokarki poziomej CNC D-L45

Szeroko stosowane w obróbce części obrotowych, takich jak małe i średnie tarcze oraz wały, charakteryzujące się wysoką wydajnością obróbki i dużą dokładnością pozycjonowania. Oferuje profesjonalne korzyści obróbkowe, szczególnie w sektorach obróbki metali, w tym kół zębatych, łożysk, małych zespołów piast kół, energetyki odnawialnej, przemysłu naftowego oraz części samochodowych.

Zalety obróbki

Przykład detalu 1

Przykład detalu 2

Przykład detalu 3

Przykład detalu 4

Specyfikacja tokarki poziomej D-L45

Name		Unit	Spec.	Uwagi
Zakres obróbki	Maks. średnica toczenia nad łożem	mm	φ650
	Maks. średnica obróbki (wrzeciono/tarcza)	mm	φ380/φ450
	Maks. długość obróbki	mm	560
	Maks. średnica pręta	mm	φ75
Przesuw	Przesuw osi X	mm	240
	Moc silnika osi X / moment obrotowy przy zablokowaniu	kw/Nm	2.2/38
	Przesuw osi Z	mm	580
	Moc silnika osi Z / moment obrotowy przy zablokowaniu	kw/Nm	2.2/38
Wrzeciono	Moc wyjściowa (S1/S6)	kw	11/22
	Typ końcówki wrzeciona		A2-8
	Prędkość obrotowa wrzeciona	r/min	0-2800
	Średnica przelotu wrzeciona	mm	φ87
Szybki przesuw	Szybkość przesuwu szybkiego (oś X)	m/min	30
	Szybkość przesuwu szybkiego (oś Z)	m/min	30
	Prędkość posuwu skrawającego	mm/min	1~8000
Narzędzia	Pojemność magazynu narzędzi	T	12
	Czas indeksowania narzędzia	s/bit	0.5
	Rozmiar korpusu noża tokarskiego	mm	25×25
	Maks. średnica narzędzia wytaczarskiego	mm	40
Dokładność	Dokładność pozycjonowania (oś X)	mm	0.006
	Dokładność pozycjonowania (oś Z)	mm	0.006
	Powtarzalność (oś X)	mm	0.004
	Powtarzalność (oś Z)	mm	0.004
Inne	Moc przyłączeniowa	kVA	20
	Objętość zbiornika chłodziwa fluorkowego	L	150
	Wymiary maszyny	mm	2480×1840×2120	Zbiornik ręcznego systemu usuwania wiórów
	Masa netto maszyny (ok.)	kg	3800

Informacje na tej stronie służą wyłącznie do celów informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie w wyniku modernizacji lub ulepszeń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
